آموزش گام به گام مدار فرمان دستی ستاره مثلث برای موتورهای سه فاز

پس از شناخت عملکرد کلی مدار، مرحله بعدی، نصب و سیم‌بندی صحیح تجهیزات مدار فرمان است. در این مدار، ترتیب قرارگیری تجهیزات اهمیت زیادی دارد؛ زیرا عملکرد کنتاکتور اصلی، کنتاکتور ستاره و کنتاکتور مثلث باید به‌صورت هماهنگ و ایمن انجام شود.

۱. نصب تجهیزات مدار فرمان

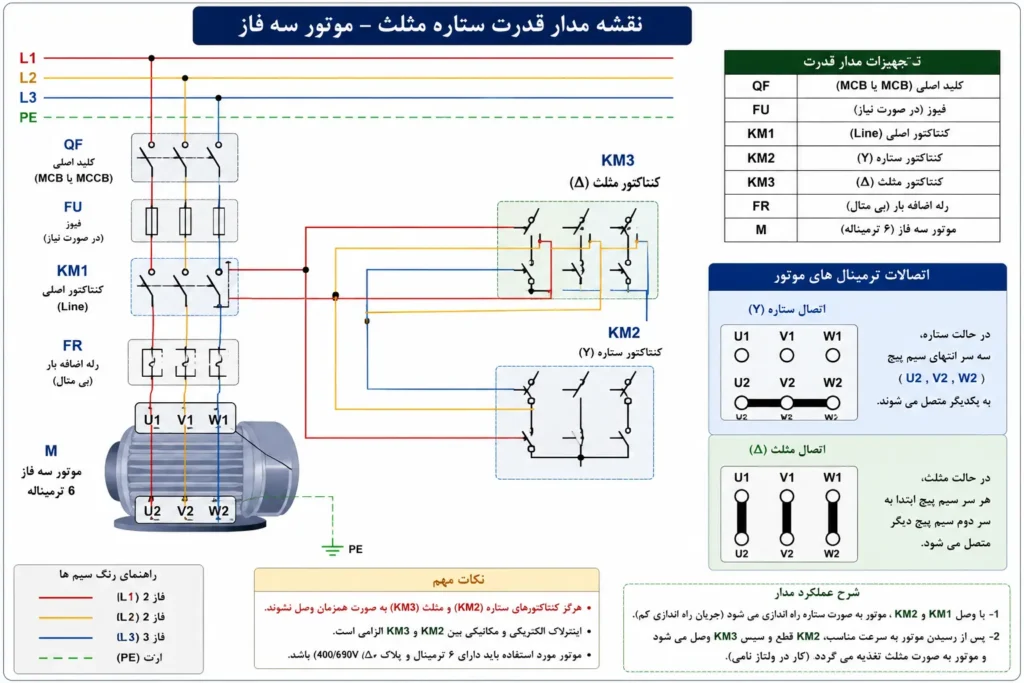

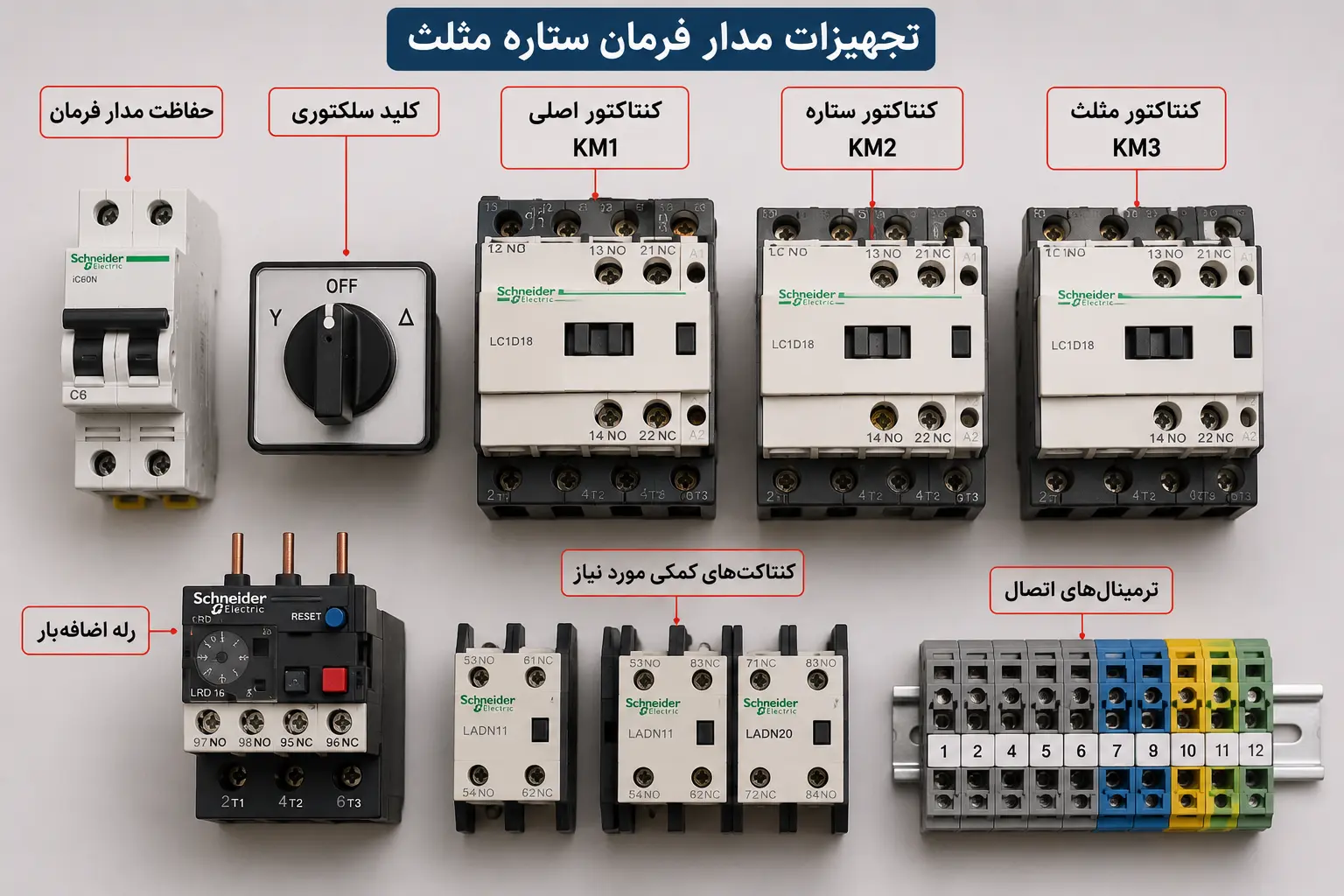

در یک تابلو برق استاندارد، تجهیزات مدار فرمان معمولاً پس از تجهیزات حفاظتی و در محل مناسب روی ریل تابلو نصب می‌شوند. اجزای اصلی مدار مورد بررسی عبارت‌اند از:

• حفاظت مدار فرمان
• کلید سلکتوری
• کنتاکتور اصلی KM1
• کنتاکتور ستاره KM2
• کنتاکتور مثلث KM3
• رله اضافه‌بار
• کنتاکت‌های کمکی مورد نیاز
• ترمینال‌های اتصال

در زمان نصب، بهتر است کنتاکتورهای ستاره و مثلث در کنار یکدیگر قرار بگیرند تا امکان استفاده از اینترلاک مکانیکی بین آن‌ها فراهم باشد. اینترلاک مکانیکی مانع از آن می‌شود که دو کنتاکتور به‌صورت هم‌زمان به‌صورت فیزیکی وصل شوند.

۲. اتصال مسیر تغذیه مدار فرمان

ابتدا تغذیه مدار فرمان از مسیر حفاظتی مربوط به خود عبور می‌کند. استفاده از حفاظت جداگانه برای مدار فرمان اهمیت دارد؛ زیرا در صورت ایجاد اتصال کوتاه یا خطا در سیم‌کشی فرمان، کل مدار قدرت موتور بدون دلیل از مدار خارج نمی‌شود.

پس از عبور تغذیه از حفاظت مدار فرمان، مسیر فرمان از کنتاکت بسته رله اضافه‌بار عبور می‌کند. این کنتاکت معمولاً در مسیر بوبین کنتاکتور اصلی قرار می‌گیرد.

بنابراین اگر موتور به دلیل اضافه‌بار، افزایش جریان یا شرایط غیرعادی دچار مشکل شود، رله اضافه‌بار عمل کرده و مسیر فرمان را قطع می‌کند. در نتیجه کنتاکتور اصلی آزاد شده و موتور از شبکه جدا می‌شود.

۳. اتصال کنتاکتور اصلی KM1

کنتاکتور اصلی، اولین تجهیزی است که باید در مدار فرمان مورد توجه قرار گیرد. بوبین KM1 وظیفه دارد اتصال اصلی موتور به شبکه را برقرار کند.

در مدار دستی، با قرار گرفتن کلید سلکتوری در وضعیت راه‌اندازی، فرمان به بوبین KM1 ارسال می‌شود. پس از وصل شدن KM1، کنتاکت‌های قدرت آن بسته شده و مسیر تغذیه موتور برقرار می‌شود.

در صورت استفاده از کنتاکت کمکی، می‌توان از کنتاکت کمکی کنتاکتور اصلی برای ایجاد خودنگهداری یا ارسال سیگنال وضعیت استفاده کرد. البته نوع دقیق مدار خودنگهدار باید متناسب با طراحی کلید سلکتوری و مدار فرمان انتخاب شود.

۴. سیم‌بندی کنتاکتور ستاره KM2

کنتاکتور ستاره KM2 برای اتصال سه سر سیم‌پیچ موتور به یک نقطه مشترک استفاده می‌شود. با فعال شدن این کنتاکتور، موتور در حالت ستاره قرار می‌گیرد.

در مدار فرمان، مسیر بوبین KM2 باید به‌گونه‌ای طراحی شود که فقط در وضعیت ستاره فعال شود. همچنین در مسیر فرمان آن، کنتاکت بسته کمکی کنتاکتور مثلث KM3 قرار می‌گیرد.

به این ترتیب، اگر KM3 در حالت وصل باشد، مسیر فرمان KM2 قطع خواهد بود و کنتاکتور ستاره نمی‌تواند به‌صورت هم‌زمان فعال شود.

۵. سیم‌بندی کنتاکتور مثلث KM3

کنتاکتور مثلث KM3 وظیفه تغییر اتصال سیم‌پیچ‌های موتور برای کار در حالت مثلث را بر عهده دارد.

مسیر بوبین KM3 باید از کنتاکت بسته کمکی KM2 عبور کند. این کنتاکت نقش اینترلاک الکتریکی را ایفا می‌کند. بنابراین تا زمانی که KM2 فعال باشد، مسیر فرمان KM3 باز است و کنتاکتور مثلث نمی‌تواند وصل شود.

این ساختار باعث می‌شود ترتیب عملکرد مدار به‌صورت زیر باشد:

قطع KM3

    ↓

وصل KM2

    ↓

کار موتور در حالت ستاره

    ↓

قطع KM2

    ↓

وصل KM3

    ↓

کار موتور در حالت مثلث

نکته مهم: صرفاً رنگ‌بندی سیم‌ها یا ترتیب ظاهری نصب تجهیزات نمی‌تواند ایمنی مدار را تضمین کند. پس از اتمام سیم‌بندی، باید عملکرد واقعی کنتاکت‌های کمکی و اینترلاک با استفاده از تست پیوستگی و آزمایش بدون بار بررسی شود.

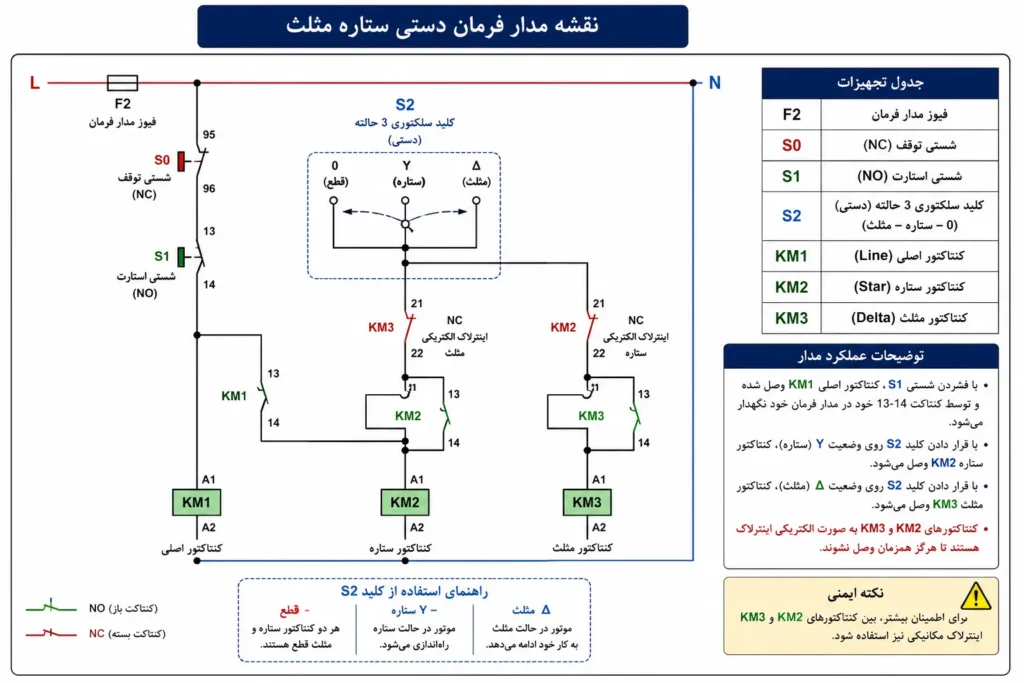

۶. سیم‌بندی کلید سلکتوری

در مدار فرمان دستی، کلید سلکتوری نقش مهمی در انتخاب وضعیت مدار دارد. این کلید باید به‌گونه‌ای سیم‌بندی شود که فرمان ستاره و مثلث از یکدیگر جدا باشند.

به‌طور کلی، وضعیت‌های مدار می‌توانند شامل موارد زیر باشند:

• ۰: توقف
• Y: راه‌اندازی یا کار در حالت ستاره
• Δ: کار در حالت مثلث

در وضعیت ستاره، مدار فرمان باید KM1 و KM2 را فعال کند. در وضعیت مثلث، KM1 باید همچنان فعال باشد و KM2 قطع و KM3 وصل شود.

با این حال، نکته مهم این است که انتقال مستقیم و هم‌زمان از ستاره به مثلث نباید بدون بررسی طراحی مدار انجام شود. در یک مدار دستی، اپراتور باید ابتدا وضعیت ستاره را قطع کند و سپس پس از اطمینان از آزاد شدن کنتاکتور KM2، وضعیت مثلث را انتخاب کند.

۷. بررسی نهایی سیم‌بندی مدار فرمان

پس از پایان سیم‌بندی، قبل از اتصال موتور به شبکه باید موارد زیر بررسی شود:

1. تغذیه مدار فرمان از مسیر حفاظتی مناسب عبور کند.
2. کنتاکت بسته رله اضافه‌بار در مسیر صحیح قرار گرفته باشد.
3. بوبین KM1 در وضعیت صحیح فعال شود.
4. KM2 و KM3 به‌صورت هم‌زمان امکان وصل شدن نداشته باشند.
5. اینترلاک الکتریکی به‌درستی عمل کند.
6. اینترلاک مکانیکی بین کنتاکتورهای ستاره و مثلث نصب و بررسی شود.
7. ترتیب قطع KM2 و وصل KM3 رعایت شود.
8. شماره‌گذاری سیم‌ها و ترمینال‌ها با نقشه مدار مطابقت داشته باشد.

در مرحله بعد، نوبت به انتخاب سایز مناسب تجهیزات مدار فرمان و مدار قدرت می‌رسد؛ موضوعی که باید بر اساس جریان نامی موتور، ولتاژ شبکه و نوع آرایش مدار ستاره مثلث انجام شود.
