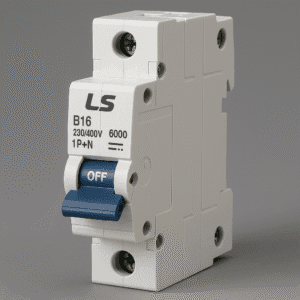

کلید مینیاتوری تکفاز + نول LS

در سیستم‌های برق امروزی، ایمنی و حفاظت از مدارها مهم‌ترین اولویت مهندسان و مصرف‌کنندگان است. یکی از مؤثرترین تجهیزات حفاظتی در تابلو برق‌ها، کلید مینیاتوری تک فاز + نول LS است.
این کلید با عملکرد سریع در زمان بروز خطا، از وسایل برقی در برابر اضافه جریان (Overload) و اتصال کوتاه (Short Circuit) محافظت می‌کند.

برند LS Electric کره جنوبی، یکی از شناخته‌شده‌ترین تولیدکنندگان تجهیزات حفاظتی در جهان است و کلیدهای مینیاتوری آن به‌ویژه مدل‌های تک فاز + نول (1P+N) به دلیل کیفیت ساخت، دقت عملکرد و قیمت اقتصادی، در بازار ایران و جهان جایگاه ویژه‌ای دارند.

در این مقاله، به بررسی تخصصی عملکرد، ویژگی‌ها، کاربردها و تفاوت‌های کلید مینیاتوری LS تک فاز + نول با مدل‌های دیگر خواهیم پرداخت.

آشنایی با برند LS Electric

شرکت LS Electric (با نام سابق LG Industrial Systems) یکی از بزرگ‌ترین تولیدکنندگان تجهیزات الکتریکی در آسیا است. محصولات این شرکت شامل:

• کلیدهای مینیاتوری (MCB)

• کلیدهای اتوماتیک (MCCB)

• تجهیزات حفاظتی ولتاژ

• بی‌متال، کنتاکتور و کنترل صنعتی

این برند با داشتن گواهی‌نامه‌های بین‌المللی مانند IEC، CE و ISO9001، تضمین‌کننده ایمنی و کیفیت محصولات خود در سطح جهانی است.

کلید مینیاتوری تک فاز + نول LS چیست؟

تعریف

کلید مینیاتوری تک فاز + نول (1P+N) نوعی کلید حفاظتی است که علاوه بر قطع مدار فاز، نول را نیز هم‌زمان از مدار خارج می‌کند.
در سیستم‌های تک فاز، حفاظت هم‌زمان از فاز و نول موجب افزایش ایمنی و کاهش احتمال برق‌گرفتگی یا سوختن وسایل برقی می‌شود.

نحوه عملکرد

در حالت عادی، جریان برق از فاز عبور کرده و از نول بازمی‌گردد. اگر در مدار اتصال کوتاه یا افزایش جریان رخ دهد، مکانیزم مغناطیسی یا حرارتی کلید فعال شده و هر دو مسیر فاز و نول را قطع می‌کند.

اجزای اصلی کلید مینیاتوری تک فاز + نول LS

1. مکانیزم قطع حرارتی: برای محافظت در برابر اضافه بار طولانی‌مدت

2. مکانیزم قطع مغناطیسی: برای قطع سریع جریان در زمان اتصال کوتاه

3. دسته عملکرد (Handle): جهت قطع یا وصل دستی مدار

4. ترمینال‌های ورودی و خروجی: برای اتصال سیم‌های فاز و نول

5. محفظه ایزوله حرارتی: از جنس پلاستیک مقاوم در برابر حرارت و شعله

مشخصات فنی کلید مینیاتوری تک فاز + نول LS

انواع کلید مینیاتوری تک فاز + نول LS بر اساس منحنی قطع

1. منحنی B (تیپ B)

برای مصارف روشنایی و مدارهای خانگی با جریان راه‌اندازی کم استفاده می‌شود.

• زمان قطع: 3 تا 5 برابر جریان نامی

• کاربرد: روشنایی، پریز برق

2. منحنی C (تیپ C)

مناسب برای بارهای موتوری و نیمه‌صنعتی با جریان راه‌اندازی متوسط.

• زمان قطع: 5 تا 10 برابر جریان نامی

• کاربرد: کولر، پمپ، موتورهای کوچک

3. منحنی D (تیپ D)

برای بارهای سنگین و تجهیزات صنعتی با جریان راه‌اندازی بالا.

• زمان قطع: 10 تا 20 برابر جریان نامی

• کاربرد: ماشین‌آلات صنعتی، کمپرسور

تفاوت کلید مینیاتوری تک فاز معمولی با مدل + نول

به همین دلیل مدل‌های 1P+N LS برای تابلوهای برق خانگی و سیستم‌های حساس‌تر ترجیح داده می‌شوند.

مزایای استفاده از کلید مینیاتوری تک فاز + نول LS

• قطع هم‌زمان فاز و نول در شرایط خطرناک

• جلوگیری از برق‌گرفتگی و سوختگی تجهیزات الکتریکی

• طراحی کاملاً استاندارد با طول عمر بالا

• عملکرد سریع در برابر اتصال کوتاه

• نصب آسان در ریل‌های مینیاتوری DIN

• قیمت اقتصادی نسبت به برندهای اروپایی

• کیفیت ساخت بالا و تست‌شده در شرایط صنعتی واقعی

معایب احتمالی

• نسبت به مدل‌های تک‌پل، حجم و وزن کمی بیشتر دارد.

• در سیستم‌های قدیمی، نیاز به تغییر در سیم‌کشی نول دارد.

• ممکن است در مدارهایی با نوسان شدید ولتاژ، نیاز به مدل با ظرفیت قطع بالاتر باشد.

نکات مهم در انتخاب کلید مینیاتوری LS

1. نوع بار مصرفی را مشخص کنید:
   برای مصارف خانگی تیپ B، برای موتوری تیپ C و برای صنعتی تیپ D مناسب‌تر است.

2. جریان نامی را مطابق مصرف انتخاب کنید:
   اگر مدار 10 آمپر مصرف دارد، کلید 16 آمپر گزینه ایمن‌تری است.

3. به ظرفیت قطع (Icu) توجه کنید:
   در مناطق با نوسان زیاد، کلید با ظرفیت 10kA انتخاب شود.

4. از برند اصلی LS استفاده کنید:
   مدل‌های تقلبی در بازار وجود دارد؛ بسته‌بندی و لوگوی اصلی را بررسی نمایید.

کاربردهای کلید مینیاتوری تک فاز + نول LS

• تابلو برق ساختمان‌های مسکونی و اداری

• حفاظت از پریزها و روشنایی‌ها

• سیستم‌های تهویه مطبوع و کولر گازی

• تجهیزات الکترونیکی حساس مانند UPS و سرور

• خطوط تغذیه پمپ‌های آب و فن‌های صنعتی کوچک

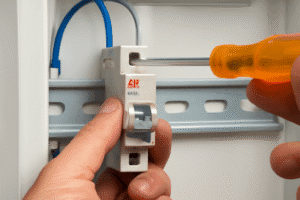

نحوه نصب کلید مینیاتوری تک فاز + نول LS

1. قطع برق اصلی تابلو

2. نصب کلید روی ریل DIN

3. اتصال سیم فاز و نول به ترمینال‌های مربوطه

4. سفت کردن پیچ‌ها با گشتاور مناسب

5. بررسی ولتاژ خروجی و عملکرد کلید

نکته: در زمان نصب، جهت ورود فاز (بالا یا پایین) باید مطابق با استاندارد تابلو باشد.

نگهداری و تست دوره‌ای

• هر ۶ ماه عملکرد کلید را با تست دستی بررسی کنید.

• از ایجاد گردوغبار و رطوبت در تابلو برق جلوگیری کنید.

• در صورت تغییر بار مدار، آمپراژ کلید را متناسب کنید.

• از کلیدهایی با عمر بیش از ۱۰ سال استفاده نکنید.

مقایسه برند LS با برندهای دیگر

 نتیجه: برند LS با ارائه کیفیت بالا و قیمت رقابتی، بهترین گزینه برای پروژه‌های ساختمانی و صنعتی در ایران است.

دلایل محبوبیت کلیدهای مینیاتوری LS در بازار ایران

• دوام بالا در شرایط آب‌وهوایی مختلف

• در دسترس بودن قطعات و خدمات پس از فروش

• پشتیبانی از طیف وسیعی از جریان‌ها (6 تا 63 آمپر)

• نصب سریع و بدون نیاز به ابزار خاص

• طراحی مطابق با استانداردهای روز جهانی

بررسی عملکرد فنی کلید مینیاتوری تک فاز + نول LS

مکانیزم حفاظتی حرارتی

در هنگام عبور جریان بیش از حد مجاز برای مدت طولانی، صفحه بیمتال داخل کلید گرم شده و خم می‌شود. این تغییر شکل باعث باز شدن کنتاکت‌ها و قطع مدار می‌گردد. این مکانیزم از مدار در برابر اضافه بار (Overload) محافظت می‌کند.

مکانیزم حفاظتی مغناطیسی

در زمان بروز اتصال کوتاه، جریان ناگهانی باعث تولید نیروی مغناطیسی در سیم‌پیچ داخلی می‌شود. این نیرو بلافاصله کلید را قطع می‌کند تا از آسیب به کابل‌ها و تجهیزات جلوگیری شود. این عملکرد سریع در کمتر از ۱۰ میلی‌ثانیه اتفاق می‌افتد.

عملکرد هم‌زمان نول و فاز

یکی از ویژگی‌های مهم این کلید، قطع هم‌زمان فاز و نول است. این ویژگی باعث جلوگیری از نشت جریان و برق‌گرفتگی احتمالی در زمان بروز خطا می‌شود. به همین دلیل، در تابلو برق‌های جدید ساختمانی و اداری، مدل 1P+N LS به‌صورت استاندارد نصب می‌گردد.

ویژگی‌های ظاهری و طراحی مهندسی

کلید مینیاتوری LS دارای طراحی فشرده و مقاوم در برابر حرارت است. جنس بدنه از پلی‌آمید نسوز ساخته شده تا در دمای بالا تغییر شکل ندهد.
دسته قطع و وصل با طراحی ارگونومیک، کنترل آسان را برای برق‌کار فراهم می‌کند. همچنین رنگ دسته (معمولاً نارنجی یا خاکستری) به وضوح وضعیت روشن یا خاموش بودن مدار را نشان می‌دهد.

روی بدنه هر کلید، اطلاعات فنی مانند جریان نامی، منحنی قطع و کد محصول درج شده است تا انتخاب دقیق‌تری برای کاربر ممکن شود.

نکات تخصصی نصب کلید مینیاتوری تک فاز + نول LS

1. کلید باید روی ریل استاندارد DIN نصب شود.

2. ورودی فاز و نول از سمت بالا و خروجی از سمت پایین متصل گردد.

3. از کابل‌های متناسب با جریان کلید (مثلاً 2.5 میلی‌متر برای 16 آمپر) استفاده کنید.

4. پیچ‌های ترمینال باید با گشتاور استاندارد سفت شوند تا از گرم شدن جلوگیری شود.

5. در صورت استفاده از چند کلید در یک تابلو، بین آن‌ها فضای کافی برای تهویه در نظر بگیرید.

نحوه انتخاب جریان نامی مناسب

انتخاب جریان نامی (In) باید بر اساس نوع مصرف، ظرفیت کابل و میزان جریان عبوری باشد.

در تابلوهای برق، معمولاً چند کلید با جریان‌های مختلف برای مدارهای گوناگون استفاده می‌شود تا هر بخش به‌صورت مستقل حفاظت شود.

بررسی تفاوت سری‌های مختلف کلید مینیاتوری LS

برند LS چندین سری کلید مینیاتوری با ویژگی‌های مختلف تولید می‌کند که در ادامه معرفی می‌شوند:

سری BK Series

این سری اقتصادی و پرکاربرد است و در تابلوهای خانگی بیشترین استفاده را دارد.
ویژگی‌ها: طراحی ساده، جریان تا 63 آمپر، ظرفیت قطع 6kA

سری ABN Series

دارای مقاومت حرارتی بالاتر و مناسب برای محیط‌های صنعتی کوچک است.
ویژگی‌ها: بدنه تقویت‌شده، ظرفیت قطع 10kA

سری Susol Miniature

مخصوص کاربردهای پیشرفته و پروژه‌های حساس با دقت بالا.
ویژگی‌ها: مقاومت در برابر دما و نوسانات شدید، طول عمر الکتریکی زیاد

تفاوت کلید LS با برندهای مشابه در بازار

🔹 نتیجه: در مقایسه کلی، LS با ارائه کیفیت صنعتی و قیمت اقتصادی، بهترین گزینه برای تابلو برق‌های ساختمانی و صنعتی متوسط است.

کاربردهای کلید مینیاتوری تک فاز + نول LS در صنایع

• سیستم‌های روشنایی بزرگ (مانند پاساژها و برج‌ها)

• تابلوهای برق واحدهای مسکونی

• محافظت از سرورها و تجهیزات کامپیوتری

• تابلوهای کنترل پمپ‌های آب

• سیستم‌های تهویه و سرمایش صنعتی

• خطوط برق اضطراری (UPS و ژنراتور)

نکات نگهداری و تست دوره‌ای

• هر شش ماه کلید را به‌صورت دستی قطع و وصل کنید تا از گیر کردن مکانیزم جلوگیری شود.

• تابلو برق را از رطوبت و گردوغبار پاک نگه دارید.

• در صورت تغییر بار یا اضافه کردن وسایل برقی جدید، کلید مناسب‌تر انتخاب کنید.

• اگر کلید به‌طور مکرر قطع می‌کند، دلیل اصلی (اتصال کوتاه یا اضافه بار) باید بررسی شود.

اهمیت ایمنی در انتخاب کلید مینیاتوری

انتخاب کلید مناسب تنها به مشخصات فنی محدود نمی‌شود. کیفیت ساخت و اصالت برند نقش اساسی در عملکرد صحیح و ایمنی سیستم دارد.
کلیدهای غیر‌استاندارد یا تقلبی ممکن است در زمان بروز خطا عمل نکنند و باعث سوختن تجهیزات یا خطر آتش‌سوزی شوند.

برند LS Electric با رعایت تمامی استانداردهای بین‌المللی و تست در شرایط واقعی، ایمنی و دوام را در اولویت قرار داده است.

کلید مینیاتوری تک فاز + نول LS یکی از ایمن‌ترین و پرکاربردترین تجهیزات حفاظتی در سیستم‌های برق خانگی و صنعتی محسوب می‌شود.
این کلید با عملکرد ترکیبی حرارتی و مغناطیسی، در برابر اضافه بار و اتصال کوتاه واکنش سریع نشان می‌دهد و از وسایل برقی در برابر آسیب محافظت می‌کند.
از آنجایی که این مدل هم‌زمان فاز و نول را قطع می‌کند، ایمنی بیشتری نسبت به کلیدهای تک‌پل دارد و انتخابی ایده‌آل برای تابلو برق‌های مدرن به شمار می‌رود.
اگر به‌دنبال محصولی با دوام، کیفیت بالا، گارانتی معتبر و قیمت اقتصادی هستید، کلید مینیاتوری تک فاز + نول LS بهترین گزینه در بازار امروز ایران است.

سوالات متداول درباره کلید مینیاتوری تک فاز + نول LS

کلید مینیاتوری تک فاز + نول LS چه وظیفه‌ای دارد؟
این کلید از مدار در برابر اضافه بار و اتصال کوتاه محافظت کرده و در زمان خطا هر دو مسیر فاز و نول را هم‌زمان قطع می‌کند.

آیا می‌توان از این کلید در تابلو برق خانگی استفاده کرد؟
بله، این مدل برای تابلو برق‌های خانگی و اداری طراحی شده و ایمنی بالایی را فراهم می‌کند.

تفاوت مدل 1P و 1P+N چیست؟
مدل 1P فقط فاز را قطع می‌کند، اما مدل 1P+N هم‌زمان فاز و نول را قطع کرده و امنیت بیشتری دارد.

آیا کلید مینیاتوری LS برای مناطق مرطوب مناسب است؟
بله، در صورت نصب داخل تابلو با درجه حفاظت IP مناسب، عملکرد آن کاملاً ایمن است.

کدام تیپ برای مصارف خانگی بهتر است؟
تیپ B برای روشنایی و مصارف عمومی بهترین گزینه است.

آیا می‌توان چند کلید LS را در یک تابلو کنار هم نصب کرد؟
بله، طراحی این کلیدها ریلی است و امکان نصب پشت‌سرهم روی ریل DIN وجود دارد.

عمر مفید کلید مینیاتوری LS چقدر است؟
در شرایط استفاده استاندارد بیش از ۱۵ سال بدون افت کیفیت کارایی دارد.

از کجا می‌توان کلید مینیاتوری LS اصل خریداری کرد؟
از نمایندگی‌های رسمی LS Electric یا فروشگاه‌های معتبر تجهیزات برق صنعتی با گارانتی معتبر.
