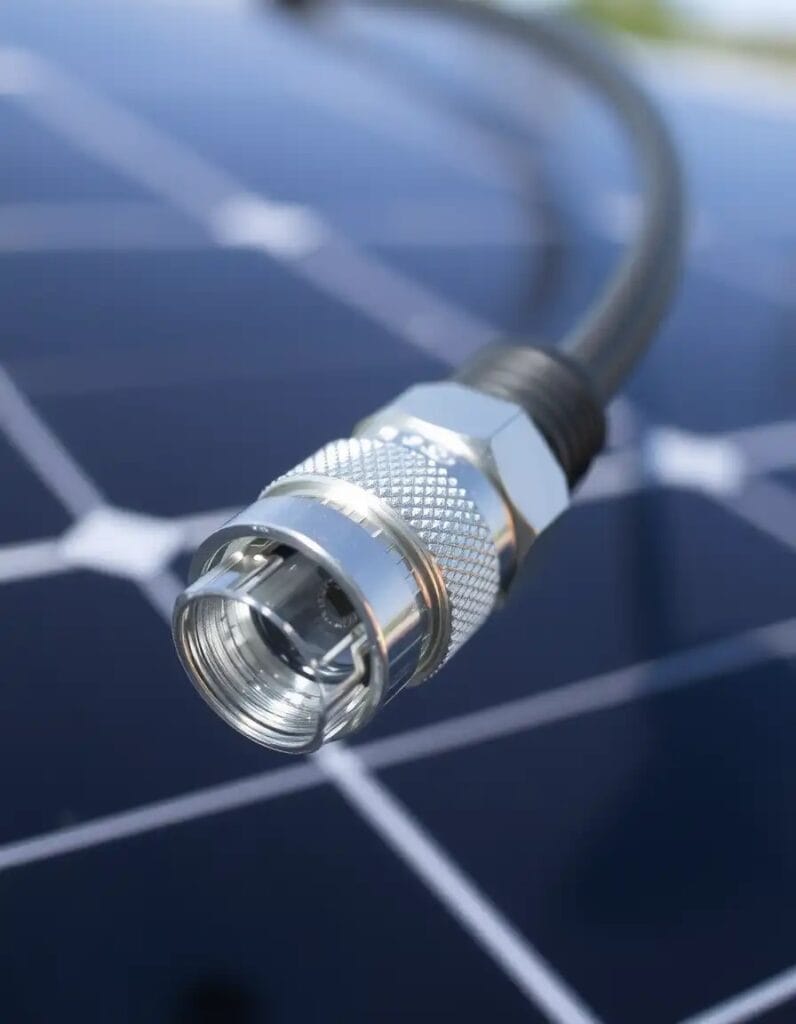

کانکتور خورشیدی

کانکتورهای خورشیدی با طراحی خاص، جنس مقاوم در برابر UV و شرایط جوی و ساختار قفل‌شونده، تضمین می‌کنند که اتصال الکتریکی نه‌تنها پایدار و مقاوم باشد بلکه بتواند در طول سال‌ها عملکرد بدون مشکل سیستم را تضمین کند. استفاده از کانکتورهای استاندارد مانند MC4 در پنل‌های خورشیدی رایج است و به شما این امکان را می‌دهد که کابل‌کشی و نصب سیستم خورشیدی را به‌صورت حرفه‌ای، ایمن و بدون نیاز به ابزار تخصصی خاص انجام دهید.

ویژگی‌های کانکتور خورشیدی

• استانداردسازی بالا (مانند MC4 برای سازگاری جهانی)

• ساختار ضدآب (IP67 یا بالاتر)

• مقاومت در برابر UV، حرارت، رطوبت و گرد و غبار

• قفل مکانیکی مقاوم برای جلوگیری از قطع شدن ناخواسته

• قابلیت انتقال جریان تا 30 آمپر و ولتاژ تا 1000 ولت DC

• نصب آسان با ابزارهای ساده فشاری یا پرس

کاربرد کانکتورهای خورشیدی

• اتصال سری و موازی پنل‌های خورشیدی

• اتصال کابل پنل‌ها به شارژ کنترلر یا اینورتر

• پروژه‌های نیروگاه خورشیدی، خانگی و صنعتی

• نصب سیستم‌های روشنایی خورشیدی، دوربین مداربسته یا تابلوهای راهنمایی

• راه‌اندازی سیستم‌های قابل حمل خورشیدی در کمپ‌ها، کاروان‌ها و پروژه‌های سیار

انواع کانکتور خورشیدی

• کانکتور MC4 نری و مادگی

• کانکتور Y شکل (برای اتصال موازی پنل‌ها)

• کانکتورهای دو راهه، سه راهه و چندراهه

• کانکتورهای ضدآب با واشر مخصوص

• کانکتورهای دارای فیوز درون خطی برای حفاظت بیشتر

اهمیت استفاده از کانکتور استاندارد در سیستم خورشیدی

در سیستم‌های فتوولتائیک، ولتاژ بین پنل‌ها ممکن است تا ۱۰۰۰ یا حتی ۱۵۰۰ ولت DC برسد. استفاده از کانکتورهای غیراستاندارد یا متفرقه در چنین ولتاژی می‌تواند منجر به داغ شدن بیش از حد، ذوب شدن پلاستیک، و در موارد شدید آتش‌سوزی شود.

بنابراین انتخاب و خرید کانکتور خورشیدی استاندارد، نه‌تنها برای راندمان سیستم، بلکه برای ایمنی افراد و تجهیزات ضروری است.

اجزای تشکیل‌دهنده کانکتور خورشیدی

هر کانکتور خورشیدی از چند بخش کلیدی ساخته می‌شود:

• بدنه اصلی: از جنس پلی‌کربنات مقاوم در برابر اشعه UV

• پین فلزی: معمولاً از مس قلع‌اندود برای هدایت بالا

• واشر آب‌بندی: برای جلوگیری از نفوذ رطوبت

• قفل ایمنی: جهت جلوگیری از جدا شدن اتفاقی اتصال

• حلقه انتهایی: برای فشرده کردن کابل و آب‌بندی نهایی

نحوه عملکرد کانکتور خورشیدی

اتصال نر و ماده در کانکتورهای MC4 با صدای “کلیک” انجام می‌شود که نشانگر قفل‌شدن ایمن دو بخش است.
پین‌های فلزی داخل آن با تماس کامل جریان را منتقل می‌کنند و طراحی خاصشان باعث می‌شود در طول سال‌ها عملکرد خود را بدون افت مقاومت حفظ کنند.

مشخصات فنی کانکتور خورشیدی استاندارد

برندهای معتبر کانکتور خورشیدی

در بازار ایران برندهای متنوعی وجود دارد اما بهترین‌ها از نظر کیفیت، دوام و ایمنی عبارت‌اند از:

Stäubli (MC4 Original)

اولین تولیدکننده رسمی کانکتور MC4 ساخت سوئیس.

• عمر بیش از ۲۵ سال

• راندمان بالا و افت ولتاژ نزدیک به صفر

• تأییدیه IEC و TÜV

LS Electric

برند کره‌ای با کیفیت بالا و قیمت اقتصادی.

• مقاومت بالا در برابر حرارت

• اتصال محکم و پایدار

• سازگار با کابل‌های استاندارد خورشیدی

Phoenix Contact

ساخت آلمان با طراحی صنعتی و دقت بالا.

• مناسب برای پروژه‌های بزرگ

• قابلیت قفل دوبل برای امنیت بیشتر

Chint Solar

گزینه‌ای اقتصادی و قابل قبول برای پروژه‌های متوسط.

نحوه انتخاب کانکتور خورشیدی مناسب

بررسی ظرفیت جریان

ظرفیت کانکتور باید حداقل ۲۰٪ بیشتر از جریان خروجی پنل‌ها باشد تا در شرایط دمایی بالا دچار افت عملکرد نشود.

بررسی سازگاری کابل

کابل خورشیدی معمولاً دارای سطح مقطع ۴ یا ۶ میلی‌متر مربع است. حتماً مطمئن شوید کانکتور انتخابی با سایز کابل سازگار است.

استاندارد IP

برای نصب در فضای باز، حداقل IP67 ضروری است تا از نفوذ گردوغبار و رطوبت جلوگیری شود.

برند معتبر

برندهای LS Electric و Stäubli بهترین انتخاب از نظر دوام و ایمنی هستند.

مزایای استفاده از کانکتور خورشیدی باکیفیت

• اتصال ایمن و بدون نوسان

• مقاومت در برابر تغییرات دما و تابش مستقیم خورشید

• کاهش خطر اتصالی و آتش‌سوزی

• سهولت در نصب و جداسازی

• افزایش طول عمر کل سیستم فتوولتائیک

معایب استفاده از کانکتور بی‌کیفیت

• احتمال ذوب شدن در دماهای بالا

• افت راندمان به‌دلیل مقاومت زیاد در اتصال

• نفوذ آب یا گردوغبار و زنگ‌زدگی پین‌ها

• خطر برق‌گرفتگی و آتش‌سوزی

نحوه نصب صحیح کانکتور خورشیدی

مراحل نصب

1. روکش کابل را حدود ۷ میلی‌متر جدا کنید.

2. سیم را در پین فلزی قرار دهید و با ابزار پرس مخصوص فشار دهید.

3. پین را داخل بدنه نر یا ماده جا بزنید تا قفل شود.

4. درپوش را ببندید و از بسته شدن کامل مطمئن شوید.

نکات نصب ایمن

• هرگز از ابزار غیراستاندارد استفاده نکنید.

• جهت مثبت و منفی را اشتباه نزنید.

• از تماس مستقیم کانکتورها با آب خودداری کنید.

مقایسه کانکتورهای اصلی و تقلبی

قیمت کانکتور خورشیدی در بازار ایران

قیمت‌ها بسته به برند، نوع و جریان مجاز متفاوت است.

نکات نگهداری از کانکتور خورشیدی

نکات نگهداری از کانکتور خورشیدی

• اتصالات را هر شش ماه بررسی کنید.

• از تمیزکننده خشک استفاده کنید، نه آب یا روغن.

• در صورت تغییر رنگ یا ذوب شدن پلاستیک، کانکتور را فوراً تعویض کنید.

• کابل‌ها را طوری ببندید که فشار مکانیکی بر کانکتور وارد نشود.

تأثیر کانکتور خورشیدی بر راندمان سیستم

هرچه کیفیت اتصال بهتر باشد، مقاومت کمتر و راندمان انرژی بالاتر است.
در پروژه‌های بزرگ، استفاده از کانکتورهای غیراستاندارد می‌تواند تا ۳ درصد افت انرژی ایجاد کند، که در یک نیروگاه ۱۰۰ کیلوواتی معادل ۳ کیلووات اتلاف توان است.

آینده فناوری کانکتورهای خورشیدی

با رشد فناوری، نسل جدید کانکتورهای هوشمند در حال توسعه‌اند:

• دارای سنسور دما و جریان

• قابلیت مانیتورینگ از راه دور

• طراحی بدون ابزار (Tool-Free)

• جنس مقاوم‌تر با پلیمرهای خودخاموش‌شونده

برندهایی مانند LS Electric و Stäubli پیشگام این فناوری‌ها هستند.

بررسی فنی و عملکردی کانکتور خورشیدی

کانکتور خورشیدی به‌صورت تخصصی برای انتقال جریان مستقیم (DC) طراحی شده است. جریان DC برخلاف جریان متناوب (AC) در صورت وجود مقاومت یا اتصال ناقص، گرمای بیشتری تولید می‌کند.
به همین دلیل، طراحی داخلی و جنس پین در کانکتور خورشیدی اهمیت بسیار زیادی دارد.

ویژگی‌های فنی حیاتی

• مقاومت تماسی پایین‌تر از ۰٫۵ میلی‌اهم

• پوشش مقاوم در برابر UV برای جلوگیری از شکنندگی در طول زمان

• مقاومت مکانیکی بالا در برابر کشش و فشار کابل‌ها

• درجه حفاظت IP67 یا IP68 برای جلوگیری از نفوذ آب و گردوغبار

تفاوت ولتاژ و جریان در مدل‌های مختلف

در انتخاب کانکتور، دو عامل کلیدی باید بررسی شود:

• ولتاژ نامی (Rated Voltage): حداکثر ولتاژی که کانکتور می‌تواند تحمل کند.

• جریان نامی (Rated Current): مقدار جریان قابل عبور بدون افزایش دما.

به‌صورت خلاصه:

استانداردهای بین‌المللی ایمنی کانکتور خورشیدی

هر کانکتور خورشیدی معتبر باید تأییدیه‌های بین‌المللی زیر را داشته باشد:

• IEC 62852: استاندارد جهانی سیستم‌های فتوولتائیک

• UL 6703: تأییدیه ایمنی آمریکا

• TÜV Rheinland Certification: تست مقاومت حرارتی، لرزش و رطوبت

• RoHS Compliance: سازگار با محیط زیست و فاقد مواد مضر

در ایران، برندهای LS Electric و Stäubli MC4 Original هر دو دارای این گواهی‌ها هستند.

تفاوت کانکتور LS Electric و Stäubli (MC4 Original)

هر دو مدل عملکرد بسیار خوبی دارند، اما Stäubli برای پروژه‌های بزرگ صنعتی و LS برای مصارف خانگی و تجاری بهترین گزینه‌ها هستند.

مراحل تست و بازرسی پس از نصب کانکتور

برای اطمینان از عملکرد صحیح کانکتورهای خورشیدی، باید پس از نصب تست‌های زیر انجام شود:

1. تست مقاومت عایقی: با دستگاه مگااهم‌متر انجام می‌شود تا از عدم نشت جریان اطمینان حاصل شود.

2. تست ولتاژ مدار باز (Voc): جهت بررسی اتصال صحیح پلاریته پنل‌ها.

3. تست جریان اتصال کوتاه (Isc): برای اطمینان از عملکرد صحیح کانکتورها و پنل‌ها.

4. تست دمای سطحی: با دوربین حرارتی برای شناسایی نقاط داغ احتمالی (Hot Spots).

اگر اختلاف ولتاژ یا دما بین چند رشته از پنل‌ها مشاهده شد، احتمال دارد یکی از کانکتورها اتصال ناقص یا مقاومت اضافی داشته باشد.

نکات ایمنی در کار با کانکتورهای خورشیدی

• هیچ‌گاه در حالت روشن یا زیر بار، کانکتور را جدا نکنید.

• از دستکش‌های عایق برق استفاده کنید.

• کانکتورهای نر و ماده از برندهای مختلف را به‌صورت ترکیبی به هم متصل نکنید.

• قبل از هر تعمیر، حتماً سیستم را از شبکه جدا کرده و تخلیه الکتریکی انجام دهید.

نحوه نگهداری و سرویس دوره‌ای

سیستم‌های خورشیدی معمولاً در محیط باز نصب می‌شوند و در معرض گردوغبار، باران و تغییرات دما قرار دارند.
بنابراین بازدید دوره‌ای از کانکتورها ضروری است.

اقدامات پیشنهادی

• بازبینی فصلی برای اطمینان از قفل بودن اتصالات

• تمیز کردن سطح با پارچه خشک یا هوای فشرده

• بررسی رنگ بدنه و پین‌ها برای تشخیص فرسودگی

• تعویض کانکتور در صورت وجود آثار زنگ‌زدگی یا تغییر رنگ فلز

تأثیر کانکتور بر راندمان سیستم خورشیدی

کیفیت و سلامت کانکتورها ارتباط مستقیم با راندمان سیستم دارند.
به‌طور میانگین، استفاده از کانکتور غیراستاندارد می‌تواند باعث کاهش ۲ تا ۵ درصدی توان خروجی سیستم شود.

در نیروگاه‌های بزرگ این میزان افت انرژی معادل صدها کیلووات ساعت در سال خواهد بود.
بنابراین صرف هزینه اندکی بیشتر برای خرید کانکتور باکیفیت، بازده سرمایه را به‌طور قابل توجهی افزایش می‌دهد.

تحلیل اقتصادی خرید کانکتور خورشیدی

فرض کنید در یک پروژه ۵۰ کیلوواتی از ۲۰۰ عدد کانکتور استفاده شود.
اگر کانکتور استاندارد LS یا Stäubli انتخاب شود، هزینه اولیه حدود ۱۰ تا ۲۰ میلیون تومان خواهد بود،
اما در صورت استفاده از مدل‌های ارزان و بی‌کیفیت، ممکن است پس از چند ماه نیاز به تعویض و تعمیر ایجاد شود.

در واقع، هزینه اولیه بالاتر، صرفه‌جویی بلندمدت در نگهداری و انرژی را به همراه دارد.

آینده فناوری کانکتورهای خورشیدی

جهان به سمت اتصال بدون ابزار (Tool-Free) و کانکتورهای هوشمند در حال حرکت است.
مدل‌های جدید با قابلیت‌هایی همچون:

• مانیتورینگ دمای اتصال،

• ثبت داده‌های عملکردی،

• هشدار هوشمند در صورت افزایش مقاومت،
  و اتصال مغناطیسی ایمن در حال توسعه‌اند.

شرکت‌های بزرگی مانند LS Electric و Phoenix Contact در حال تولید کانکتورهایی هستند که به سیستم مانیتورینگ نیروگاه متصل می‌شوند تا نگهداری کاملاً دیجیتال و هوشمند شود.

تفاوت کانکتورهای خورشیدی تک‌فاز و سه‌فاز

هرچند جریان مستقیم DC در پنل‌ها تولید می‌شود، اما بسته به نوع اینورتر (تک‌فاز یا سه‌فاز) طراحی کانکتور و تعداد ورودی‌ها متفاوت است.

در سیستم‌های تک‌فاز

• معمولاً از کانکتور MC4 استاندارد استفاده می‌شود.

• ولتاژ کاری کمتر (تا ۱۰۰۰ ولت).

• مناسب برای سیستم‌های خانگی یا تجاری کوچک.

در سیستم‌های سه‌فاز

• کانکتورهای صنعتی با جریان بالا و حفاظت مضاعف.

• مناسب نیروگاه‌ها و پروژه‌های بزرگ بالای ۳۰ کیلووات.

نکات نهایی برای خرید کانکتور خورشیدی

1. از فروشندگان معتبر تجهیزات خورشیدی خرید کنید.

2. همیشه بسته‌بندی اورجینال و دارای هولوگرام را بررسی کنید.

3. به ولتاژ و جریان سیستم خود توجه کنید.

4. کانکتورهای نر و ماده را از یک برند انتخاب کنید.

5. از گارانتی و پشتیبانی نمایندگی رسمی بهره ببرید.

جمع‌بندی نهایی

کانکتور خورشیدی یکی از اجزای کلیدی در عملکرد پایدار سیستم‌های انرژی خورشیدی است.
کیفیت این قطعه تأثیر مستقیم بر ایمنی، راندمان و عمر مفید سیستم دارد.

برندهایی مانند LS Electric و Stäubli با استفاده از مواد مقاوم و فناوری روز، بالاترین سطح استاندارد را در طراحی و ساخت ارائه می‌دهند.

اگر قصد خرید کانکتور خورشیدی با بهترین قیمت را دارید، پیشنهاد می‌شود از مراکز معتبر و دارای گارانتی رسمی خرید کنید تا از عملکرد پایدار، ایمنی بالا و طول عمر طولانی سیستم خود مطمئن باشید.

سرمایه‌گذاری در تجهیزات باکیفیت خورشیدی یعنی سرمایه‌گذاری در آینده‌ای سبز، مطمئن و اقتصادی.

سوالات متداول درباره کانکتور خورشیدی

کانکتور خورشیدی چه وظیفه‌ای دارد؟

انتقال ایمن جریان DC بین پنل‌های خورشیدی و تجهیزات دیگر بدون افت توان یا خطر اتصال.

بهترین برند کانکتور خورشیدی کدام است؟

برندهای Stäubli (MC4 Original) و LS Electric از نظر دوام، کیفیت و ایمنی بهترین گزینه‌ها هستند.

آیا کانکتورهای خورشیدی قابل استفاده مجدد هستند؟

در صورت جداسازی صحیح و بدون آسیب به پین‌ها، بله قابل استفاده مجددند.

تفاوت MC3 و MC4 چیست؟

MC3 فاقد قفل ایمنی است، در حالی که MC4 دارای قفل فشاری و مقاوم در برابر آب و UV است.

قیمت کانکتور خورشیدی چقدر است؟

قیمت هر جفت کانکتور بین ۴۰ تا ۱۸۰ هزار تومان بسته به برند و نوع متفاوت است.
