رله و SSR

نحوه عملکرد یک رله الکترومکانیکی به این صورت است که با ورود جریان برق به داخل کویل، میدان مغناطیسی ایجاد می شود؛ این میدان بر روی قسمت متحرک (آرمیچر) اثر گذاشته و کنتاکت ها را باز یا بسته می کند و با قطع جریان برق همه چیز به حالت اولیه باز می گردد. تصویر زیر به خوبی گویای عملکرد ساده این رله می باشد:

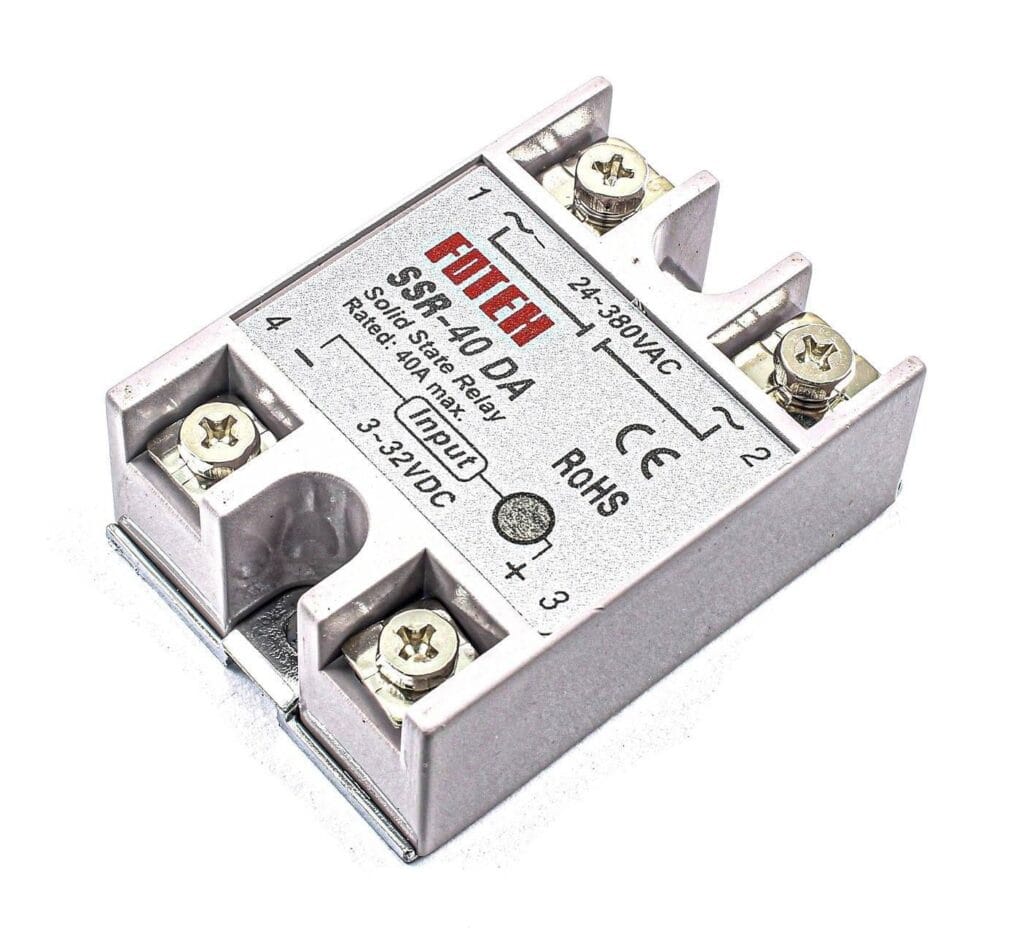

اجزای تشکیل دهنده رله و نحوه کارکرد آن

رله الکترونیکی (SSR) چیست؟

این رله به صورت بلوک های الکترونیکی ساخته شده است و با کاربردی مشابه با کاربرد رله های الکترومکانیکی، نسل پیشرفته آنها شناخته می شود. این رله ها از ادوات نیمه هادی الکترونیک ( تریستور، ترانزیستور و ترایاک) ساخته شده و دارای طول عمر بالاتر و همچنین سوئیچینگ بهتر و قوی تری نسبت به نمونه های مکانیکی هستند. SSRها که به رله های حالت جامد معروف هستند؛ در انواع تکفاز، دو فاز و سه فاز با جریان های حداکثر ۱۵۰ آمپر تولید می شوند. بیشترین کاربرد رله SSR در سیستم های اتوماسیون صنعتی، بارهای موتوری و مقاومتی نظیر المنت ها می باشد. خوب است بدانید که رله الکترونیکی فاقد سر و صدا یا نویز می باشد.

رله الکترونیکی (SSR) چیست؟

انواع رله SSR یا رله الکترونیکی

رله های SSR بر اساس نوع کلید زنی تقسیم بندی می شوند و دارای عملکرد متفاوتی هستند؛ انواع رله SSR عبارت اند از:

۱) (Instant-ON) Random Switching

این نوع رله در لحظه تحریک روشن شده و به محض قطع تحریک خاموش می شود. پس مناسب برای بار های سلفی بوده و باعث ایجاد امواج الکترومغناطیسی در فضا می شود.

۲) Zero Crossing Switching

این نوع رله در زمانی که ولتاژ به صفر می رسد؛ روشن یا خاموش می شود و عملیات سوئیچینگ را انجام می دهد. رله Zero Crossing Switching از ایجاد نویز جلوگیری کرده و مناسب برای بارهای خازنی، مقاومتی و سلفی است.

۳) Analog Switching

این نوع رله باید به وسیله یک سیگنال آنالوگ از نوع صفر الی ۱۰ ولت یا ۴ الی ۲۰ میلی آمپر تحریک شود. رله Analog Switching برای دستگاه های کنترل دور موتور (VFD) و بطور کلی برای بار های خازنی، مقاومتی و سلفی کاربرد دارد.

۴) Peak Switching

این رله ها در زمانی عمل می کنند که شما در بالاترین حد ولتاژ باشید، کم مصرف هستند و مناسب بار های موتوری (سلفی) می باشند.

معایب رله SSR

۱- قیمت بالاتر به نسبت رله های الکترومکانیکی
۲- حساسیت بیشتر نسبت به رله های الکترومکانیکی
۳- جریان عبوری محدود در رله SSR به علت استفاده از قطعات الکترونیکی
۴- وجود نشتی جریان جزئی به دلیل استفاده از ادوات نیمه هادی
۵- ایجاد حرارت در عملیات سوئیچینگ که می تواند منجر به سوختن رله در سوئیچینگ های بالا شود.

کاربرد رله ها

رله ها همان گونه که عنوان شد از جمله ادوات کلید زنی هستند که دارای کاربرد بالایی در صنعت برق می باشند. رد پای رله ها در تمامی علوم مهندسی برق اعم از شاخه های الکترونیک، مخابرات، قدرت و کنترل به خوبی دیده می شود و به صورت مختصر می توان کاربرد های زیر را برای آنها عنوان کرد:

۱- تابلو های خازنی
۲- بارهای سلفی مانند الکتروموتورها ( کنترل سوئیچ ها و راه اندازی موتور)
۳- سیستم های اتوماسیون صنعتی نظیر PLC ها
۴- کنترل حرارت در یک سیستم PID
۵- مدارات کامپیوتری به منظور عملیات های ریاضی
۶- تثبیت کننده های اتوماتیک (در زمانی که ولتاژ تغذیه یک تجهیز خارج از ولتاژ نامی باشد؛ با توجه به حساسیت رله ها به تغییرات ولتاژ، می توانند مانع دسترسی تجهیز به ولتاژ غیر نامی شوند).

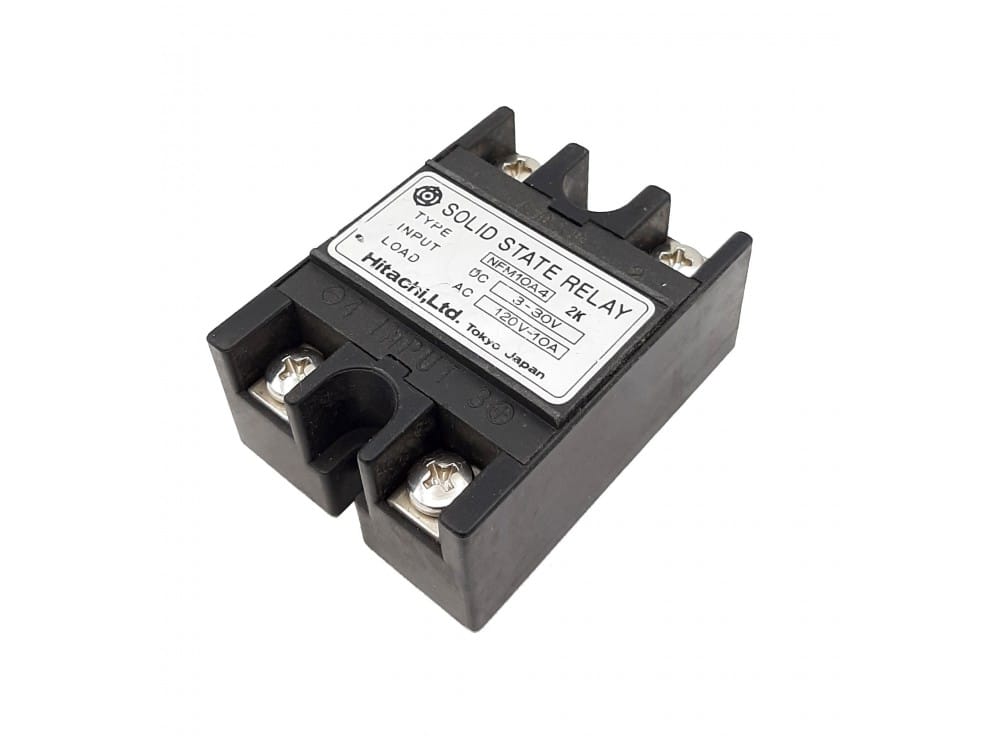

تفاوت رله با کنتاکتور

شاید این سوال پیش بیاید که ، با توجه به اینکه عملکرد کنتاکتور مشابه با رله است؛ چرا از کنتاکتور استفاده می کنیم؟ پاسخ این سوال به کاربرد این دو تجهیز باز می گردد:

۱- رله در جریان های بالا، به ویژه از رنج ۴۰ آمپر به بالا، کارایی خود را از دست می دهد و تولید نمی شود؛ این در حالی است که کنتاکتورها تا رنج ۸۰۰ آمپر را پوشش می دهند که البته این عدد برای رله های SSR متفاوت است اما این نوع از رله ها نیز برای راه اندازی الکتروموتورهای سنگین مورد استفاده قرار نمی گیرند.

۲- سرعت اتصال و کنتاکت های رله، بالاتر از کنتاکتور است اما در جریان های پایین به قصد انجام عملیات های سریع باید از رله بهره برد.

۳- مهم ترین نکته که باید به آن اشاره کرد؛ قابلیت تعویض بوبین های کنتاکتور است؛ چنانچه بوبین کنتاکتور به هر علتی سوخته باشد و یا قصد به کارگیری آن در رنج ولتاژی دیگری را داشته باشیم، می توان به راحتی بوبین را تعویض کرد و این در حالی است که یک رله الکترومکانیکی فاقد این قابلیت بوده و در صورت خرابی باید بطور کامل تعویض شود.

رله‌ها یکی از مهم‌ترین تجهیزات در سیستم‌های برق و الکترونیک هستند که نقش کلیدی در کلیدزنی، کنترل، حفاظت و اتوماسیون ایفا می‌کنند. رله‌های الکترومکانیکی با وجود ساختار ساده، سال‌هاست در صنایع مختلف مورد استفاده قرار می‌گیرند، اما با پیشرفت فناوری، رله‌های الکترونیکی یا SSR به دلیل سرعت بیشتر، دقت بالاتر، عدم ایجاد نویز، عمر طولانی و کیفیت بهتر سوئیچینگ، جایگزین مناسبی برای بسیاری از کاربردها شده‌اند.
انتخاب بین رله‌های معمولی و SSR باید بر اساس نوع بار، حساسیت مدار، شدت جریان، نوع سوئیچینگ و شرایط محیطی انجام شود. همچنین شناخت انواع SSR از جمله Zero Crossing، Random Switching، Analog Switching و Peak Switching کمک می‌کند متناسب با نیاز، گزینه صحیح انتخاب شود.

با اینکه SSRها مزایای مهمی دارند، اما معایب آنها همچون قیمت بالاتر، نشتی جریان، حساسیت بیشتر و تولید حرارت نباید نادیده گرفته شود. در نهایت، فهم تفاوت رله و کنتاکتور نیز برای انتخاب تجهیزات مناسب ضروری است؛ کنتاکتورها برای جریان‌های بالا و توان‌های سنگین طراحی شده‌اند، درحالی‌که رله‌ها بیشتر برای فرمان و عملیات سریع در جریان‌های پایین استفاده می‌شوند.

در مجموع، آشنایی دقیق با عملکرد و انواع رله‌ها باعث می‌شود در طراحی و اجرای سیستم‌های صنعتی، کنترل، اتوماسیون و قدرت انتخاب‌های هوشمندانه‌تری داشته باشید.

سوالات متداول

رله الکترومکانیکی چگونه کار می‌کند؟

رله با عبور جریان از کویل، میدان مغناطیسی ایجاد کرده و آرمیچر را حرکت می‌دهد. این حرکت باعث باز یا بسته شدن کنتاکت‌ها می‌شود. با قطع جریان، رله به حالت اولیه برمی‌گردد.

رله SSR چه تفاوتی با رله معمولی دارد؟

رله SSR فاقد بخش مکانیکی است و از نیمه‌هادی‌ها ساخته می‌شود. در نتیجه سرعت سوئیچینگ بالاتر، عمر بیشتر و عدم ایجاد نویز دارد، اما قیمت آن بیشتر است و محدودیت جریان دارد.

بهترین نوع رله SSR برای بارهای مقاومتی کدام است؟

برای بارهای مقاومتی، معمولاً Zero Crossing SSR بهترین گزینه است، زیرا هنگام عبور ولتاژ از نقطه صفر سوئیچ کرده و نویز الکترومغناطیسی ایجاد نمی‌کند.

آیا رله SSR مناسب موتورهای سنگین است؟

خیر. SSRها برای موتورهای سنگین مناسب نیستند. این مدل بارها به جریان راه‌اندازی بالا نیاز دارند و بهتر است از کنتاکتورهای صنعتی استفاده شود.

چرا برخی رله‌ها نویز یا صدای کلیک دارند؟

رله‌های الکترومکانیکی به دلیل وجود بخش‌های متحرک در هنگام سوئیچ کردن صدای کلیک تولید می‌کنند، اما SSRها کاملاً بی‌صدا هستند.

آیا رله‌ها در مدارات کامپیوتری هم استفاده می‌شوند؟

بله. در مدارهای کامپیوتری و دیجیتال، رله‌ها برای عملیات منطقی، سوئیچینگ، حفاظت و کنترل بارهای کوچک به کار می‌روند.

تفاوت عملکرد رله و کنتاکتور چیست؟

‌رله‌ها برای جریان‌های پایین و سوئیچ سریع استفاده می‌شوند، اما کنتاکتورها برای بارهای بزرگ و جریان‌های بالا طراحی شده‌اند. کنتاکتورها همچنین قابلیت تعویض بوبین دارند.

رله‌ها در تثبیت‌کننده‌ها چه نقشی دارند؟

در استابلایزرها، رله‌ها با توجه به حساسیت به تغییرات ولتاژ، مانع رسیدن ولتاژ غیرمجاز به تجهیزات شده و از آنها حفاظت می‌کنند.
