مقدمه
اگر تاکنون با تابلوهای برق صنعتی، سیستمهای اتوماسیون یا مدارهای فرمان سروکار داشته باشید، احتمالاً نام تایمر Omron H3CR را شنیدهاید. این تایمر یکی از محبوبترین و پرفروشترین تایمرهای مولتی رنج در جهان است که به دلیل دقت بالا، قابلیت اطمینان و تنوع حالتهای عملکرد، در هزاران پروژه صنعتی مورد استفاده قرار میگیرد.
با وجود کیفیت بالای این محصول، بسیاری از کاربران هنگام نصب یا راهاندازی آن با سؤالاتی مانند چگونه تایمر H3CR را تنظیم کنیم؟، هر کلید روی تایمر چه وظیفهای دارد؟، حالتهای عملکرد (Function) چه تفاوتی با یکدیگر دارند؟ یا سیمبندی صحیح تایمر H3CR چگونه است؟ مواجه میشوند. از طرفی، کاتالوگ اصلی Omron به زبان انگلیسی تهیه شده و برای بسیاری از تکنسینها و برقکاران، استفاده از آن ساده نیست.
به همین دلیل، در این مقاله تلاش کردهایم یک راهنمای کاملاً کاربردی و فارسی برای تنظیم تایمر Omron H3CR تهیه کنیم. در ادامه، علاوه بر معرفی اجزای مختلف تایمر، نحوه تنظیم بازه زمانی (Time Range)، انتخاب حالتهای عملکرد (Function Mode)، آموزش سیمبندی، بررسی مدلهای مختلف و مثالهای عملی را به زبان ساده و همراه با تصاویر آموزشی مرحلهبهمرحله توضیح خواهیم داد.
اگر قصد نصب، تنظیم یا عیبیابی تایمر H3CR را دارید یا میخواهید قبل از خرید با قابلیتهای این محصول آشنا شوید، این راهنما تمام اطلاعات موردنیاز شما را در اختیارتان قرار خواهد داد
محصولات مشابه : تایمر و شمارنده
تایمر Omron H3CR چیست؟
تایمر Omron H3CR یکی از شناختهشدهترین تایمرهای صنعتی شرکت ژاپنی Omron است که برای کنترل زمان در مدارهای فرمان و سیستمهای اتوماسیون صنعتی طراحی شده است. این تایمر از نوع مولتی رنج (Multi Range Timer) بوده و به کاربران اجازه میدهد علاوه بر انتخاب چندین بازه زمانی، حالتهای مختلف عملکرد را نیز تنها با چند تنظیم ساده انتخاب کنند.
برخلاف تایمرهای تکرنج که تنها در یک محدوده زمانی مشخص قابل استفاده هستند، تایمر H3CR میتواند در بازههای زمانی بسیار کوتاه (چند دهم ثانیه) تا چندین ساعت یا حتی صدها ساعت تنظیم شود. همین ویژگی باعث شده است که این محصول در صنایع مختلف، از تابلوهای برق کوچک گرفته تا خطوط تولید بزرگ، کاربرد گستردهای داشته باشد.
تایمر H3CR در چه صنایعی استفاده میشود؟
به دلیل دقت بالا و قابلیت اطمینان مناسب، تایمر Omron H3CR در بسیاری از پروژههای صنعتی مورد استفاده قرار میگیرد، از جمله:
تابلوهای برق صنعتی
سیستمهای اتوماسیون کارخانهها
خطوط تولید و مونتاژ
مدارهای راهاندازی موتورهای الکتریکی
سیستمهای ستاره-مثلث
کنترل پمپهای آب
تجهیزات تهویه و هواساز
کمپرسورها
نوار نقالهها
ماشینآلات بستهبندی
سیستمهای روشنایی هوشمند
در بسیاری از پروژهها، تنها با تغییر تنظیمات تایمر میتوان عملکرد مدار را تغییر داد؛ به همین دلیل H3CR یکی از تجهیزات محبوب در میان طراحان تابلو برق و مهندسان اتوماسیون محسوب میشود.
مهمترین ویژگیهای تایمر Omron H3CR
محبوبیت این تایمر تنها به دلیل کیفیت ساخت بالای آن نیست، بلکه امکانات متنوع آن نیز باعث شده است در پروژههای مختلف مورد استفاده قرار گیرد. برخی از مهمترین ویژگیهای این محصول عبارتاند از:
قابلیت انتخاب چندین بازه زمانی (Multi Range)
پشتیبانی از چندین حالت عملکرد (Multi Function)
دقت بسیار بالا در اندازهگیری زمان
نصب آسان روی سوکت 8 یا 11 پایه (بسته به مدل)
امکان استفاده با ولتاژهای تغذیه مختلف
عمر مکانیکی و الکتریکی بالا
عملکرد پایدار در محیطهای صنعتی
طراحی استاندارد و ابعاد مناسب برای تابلو برق
تایمر H3CR چگونه کار میکند؟
اساس عملکرد تایمر H3CR بسیار ساده اما دقیق است. پس از اعمال ولتاژ تغذیه، مدار داخلی تایمر شروع به شمارش زمان میکند. زمانی که مدت زمان تنظیمشده به پایان برسد، رله خروجی تغییر وضعیت میدهد و فرمان لازم را به تجهیزات متصل ارسال میکند.
نوع این تغییر وضعیت به Function Mode انتخابشده بستگی دارد. برای مثال، اگر حالت ON Delay انتخاب شده باشد، خروجی پس از پایان زمان تنظیمشده وصل میشود. اما در حالتهای دیگر مانند OFF Delay، Interval یا Flicker، رفتار خروجی متفاوت خواهد بود.
به همین دلیل، قبل از تنظیم زمان، ابتدا باید حالت عملکرد تایمر مشخص شود؛ موضوعی که در بخشهای بعدی مقاله بهطور کامل و همراه با مثالهای عملی آموزش داده خواهد شد.
چرا تایمر Omron H3CR یکی از پرفروشترین تایمرهای صنعتی است؟
تکنسینهای برق صنعتی معمولاً هنگام طراحی مدارهای فرمان به دنبال تجهیزی هستند که هم دقت بالایی داشته باشد و هم بتواند در پروژههای مختلف مورد استفاده قرار گیرد. تایمر H3CR دقیقاً به همین دلیل محبوب شده است؛ زیرا به جای استفاده از چندین تایمر مختلف، تنها با تغییر تنظیمات میتوان عملکردهای متنوعی را از یک دستگاه دریافت کرد.
همچنین کیفیت ساخت بالای محصولات Omron، دسترسی آسان به قطعات یدکی، پایداری عملکرد در شرایط صنعتی و وجود کاتالوگ فنی کامل، این سری از تایمرها را به یکی از استانداردهای رایج در صنعت برق و اتوماسیون تبدیل کرده است.

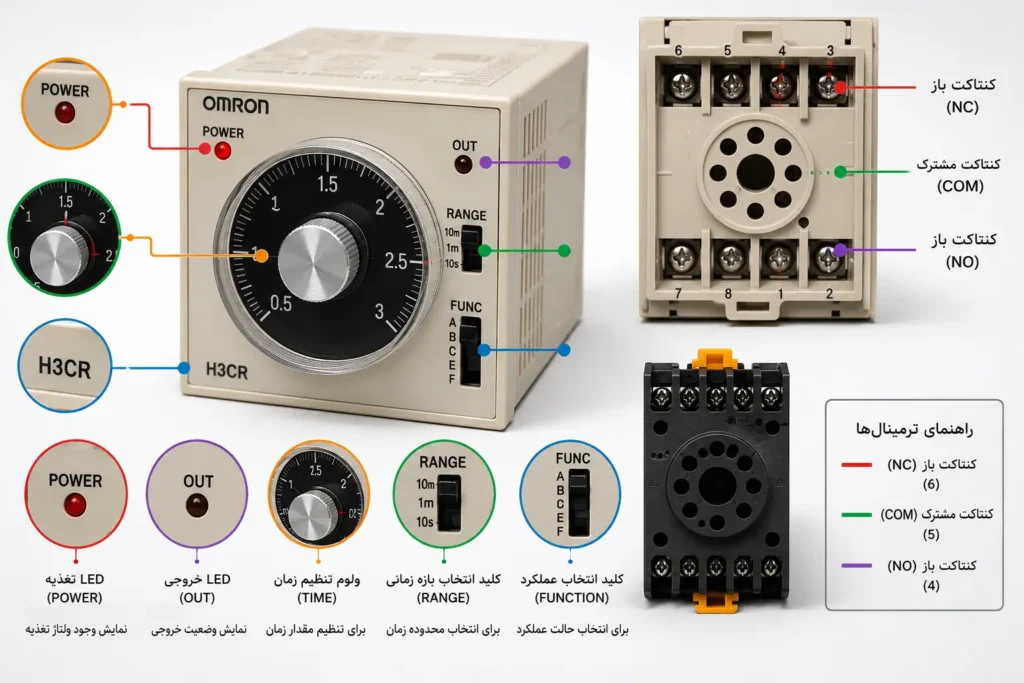

معرفی قسمتهای مختلف تایمر

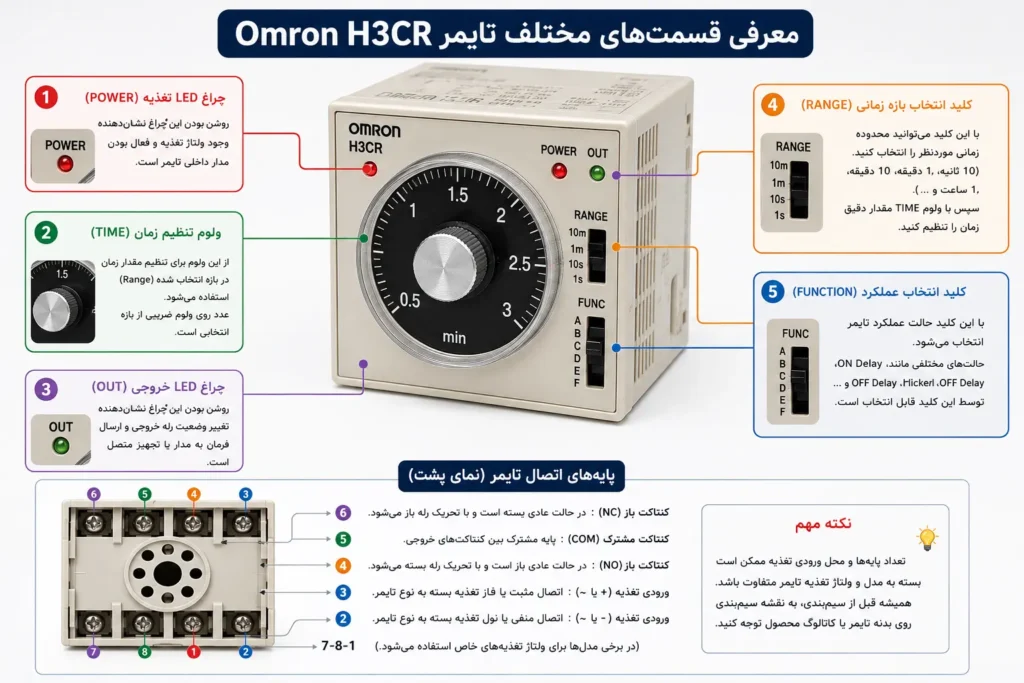

معرفی قسمتهای مختلف تایمر Omron H3CR
قبل از اینکه تنظیمات تایمر Omron H3CR را انجام دهید، بهتر است با اجزای اصلی آن آشنا شوید. شناخت صحیح کلیدها، ولومها و نشانگرهای روی پنل باعث میشود هنگام تنظیم دستگاه دچار خطا نشوید و بتوانید در کوتاهترین زمان، عملکرد موردنظر خود را پیادهسازی کنید.
در نگاه اول ممکن است ظاهر تایمر H3CR کمی پیچیده به نظر برسد، اما در واقع تمام تنظیمات این دستگاه از طریق چند کلید و ولوم ساده انجام میشود. در ادامه، هر یک از این بخشها را بررسی میکنیم.
1. ولوم تنظیم زمان (TIME)
مهمترین بخش روی پنل تایمر، ولوم TIME است. این ولوم برای تعیین مقدار زمان در بازه انتخابشده استفاده میشود.
بهعنوان مثال، اگر کلید Range روی بازه 10 دقیقه قرار داشته باشد و ولوم TIME روی عدد 5 تنظیم شود، خروجی تایمر پس از 5 دقیقه تغییر وضعیت خواهد داد.
دقت کنید که ولوم TIME بهتنهایی زمان واقعی را مشخص نمیکند و همیشه باید در کنار بازه زمانی (Range) در نظر گرفته شود.
2. کلید انتخاب بازه زمانی (RANGE)
کلید RANGE مشخص میکند که تایمر در چه محدوده زمانی کار کند. این قابلیت یکی از مهمترین مزیتهای تایمرهای مولتی رنج است؛ زیرا بدون نیاز به تعویض دستگاه، میتوان زمانهای مختلف را انتخاب کرد.
بسته به مدل تایمر، معمولاً بازههایی مانند موارد زیر قابل انتخاب هستند:
0.1 تا 1 ثانیه
1 تا 10 ثانیه
1 تا 60 ثانیه
1 تا 10 دقیقه
1 تا 60 دقیقه
1 تا 10 ساعت
1 تا 100 ساعت
تا 300 ساعت
برای دستیابی به دقت بیشتر، همیشه بهتر است نزدیکترین بازه زمانی به مقدار موردنیاز خود را انتخاب کنید.
3. کلید انتخاب عملکرد (FUNCTION)
کلید FUNCTION یا Mode Selector یکی از مهمترین قسمتهای تایمر H3CR است. این کلید مشخص میکند خروجی تایمر پس از دریافت فرمان چگونه عمل کند.
بسته به مدل دستگاه، حالتهایی مانند موارد زیر در دسترس هستند:
ON Delay
OFF Delay
Interval
Flicker

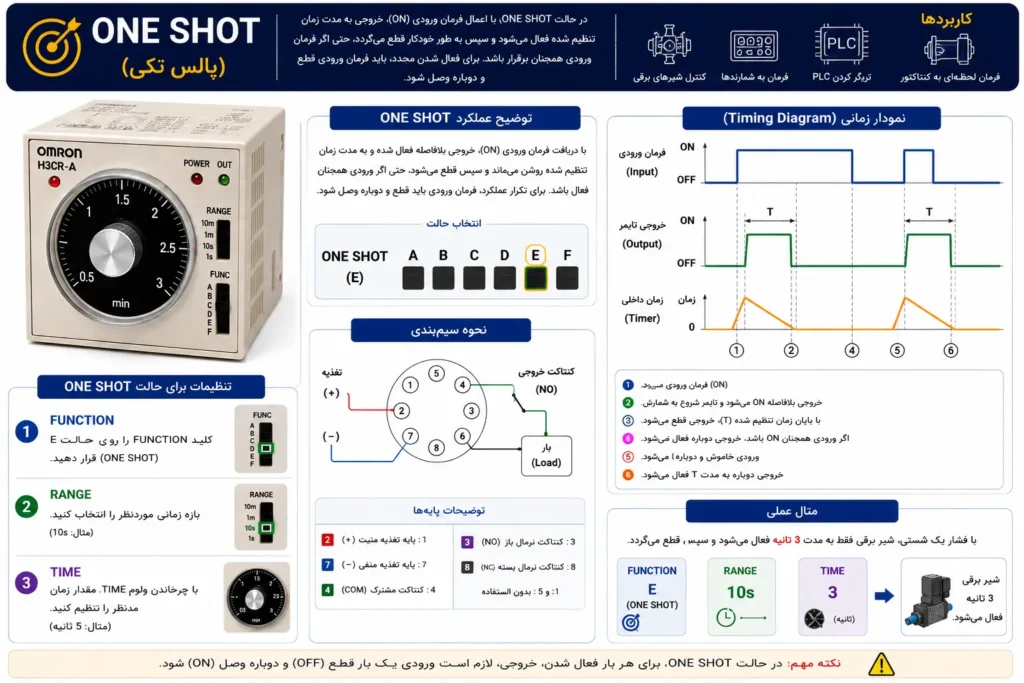

One Shot
Signal OFF Delay
هر یک از این حالتها کاربرد متفاوتی دارند. برای مثال، اگر قصد دارید موتور پس از چند ثانیه روشن شود، باید حالت ON Delay را انتخاب کنید. اما اگر هدف خاموش شدن تجهیز با تأخیر باشد، حالت OFF Delay گزینه مناسبی است.
در بخشهای بعدی مقاله، عملکرد هر یک از این حالتها را بهصورت تصویری و با مثالهای عملی بررسی خواهیم کرد.
4. چراغ LED تغذیه (POWER)
چراغ POWER LED نشاندهنده وجود ولتاژ تغذیه در تایمر است.
روشن بودن این چراغ به این معناست که برق به دستگاه رسیده و مدار داخلی تایمر فعال است. اگر این چراغ روشن نشود، ابتدا باید موارد زیر را بررسی کنید:
وجود ولتاژ تغذیه
سلامت فیوز مدار
سیمبندی ورودی
ولتاژ نامی تایمر
5. چراغ LED خروجی (OUTPUT)
چراغ OUTPUT LED وضعیت رله خروجی را نمایش میدهد.
هر زمان این LED روشن شود، به این معناست که کنتاکت خروجی تایمر تغییر وضعیت داده و فرمان به تجهیزات متصل ارسال شده است.
این نشانگر هنگام تست و عیبیابی مدار بسیار کاربردی است و بدون نیاز به اندازهگیری با مولتیمتر، میتوان وضعیت عملکرد تایمر را بررسی کرد.
6. پایهها و ترمینالهای اتصال
در قسمت زیرین تایمر، پایههای اتصال قرار دارند که از طریق سوکت به مدار فرمان متصل میشوند. بسته به مدل، تایمرهای H3CR معمولاً با سوکت 8 پایه یا 11 پایه عرضه میشوند.
این پایهها وظایف مختلفی دارند، از جمله:
ورودی تغذیه
کنتاکت مشترک (COM)
کنتاکت نرمال باز (NO)
کنتاکت نرمال بسته (NC)
اتصال صحیح این پایهها اهمیت زیادی دارد؛ زیرا کوچکترین اشتباه در سیمبندی میتواند باعث عملکرد نادرست تایمر یا حتی آسیب به تجهیزات متصل شود. به همین دلیل، در بخش «آموزش سیمبندی تایمر Omron H3CR» نقشه اتصال پایهها را بهصورت کامل و تصویری بررسی خواهیم کرد.
آشنایی با اجزای تایمر؛ اولین قدم برای تنظیم صحیح
بسیاری از مشکلاتی که کاربران هنگام راهاندازی تایمر H3CR با آن مواجه میشوند، ناشی از عدم آشنایی با اجزای دستگاه است. اگر وظیفه هر کلید و ولوم را بهدرستی بدانید، انجام تنظیمات بسیار سادهتر خواهد بود و احتمال بروز خطا در راهاندازی مدار به حداقل میرسد.
در بخش بعدی، وارد مشخصات فنی تایمر Omron H3CR میشویم و با مدلهای مختلف این سری، ولتاژهای تغذیه، محدودههای زمانی، نوع خروجی و تفاوت نسخههای مختلف H3CR آشنا خواهیم شد.
مشخصات فنی تایمر Omron H3CR
قبل از نصب یا تنظیم هر تایمر صنعتی، آشنایی با مشخصات فنی آن اهمیت زیادی دارد. شناخت ویژگیهای فنی تایمر Omron H3CR به شما کمک میکند تا مدل مناسب پروژه خود را انتخاب کرده و از بروز مشکلاتی مانند انتخاب ولتاژ نامناسب، سیمبندی اشتباه یا تنظیم نادرست جلوگیری کنید.
سری H3CR در مدلهای مختلفی تولید میشود و هر مدل ممکن است از نظر ولتاژ تغذیه، تعداد کنتاکتها یا نوع عملکرد تفاوتهایی داشته باشد. با این حال، بیشتر مدلهای این خانواده دارای ویژگیهای مشترک زیر هستند.
ولتاژ تغذیه
تایمرهای سری H3CR بسته به مدل، با ولتاژهای مختلفی عرضه میشوند تا در انواع تابلوهای برق قابل استفاده باشند.
رایجترین ولتاژهای تغذیه عبارتاند از:
24VAC
24VDC
48VAC
100 تا 120VAC
200 تا 240VAC
مدلهای Universal Voltage در برخی نسخهها
قبل از نصب، حتماً ولتاژ درجشده روی پلاک تایمر را با ولتاژ مدار مطابقت دهید؛ زیرا استفاده از ولتاژ نامناسب میتواند به دستگاه آسیب وارد کند.
محدودههای زمانی (Time Range)
یکی از مهمترین مزیتهای تایمر H3CR، قابلیت انتخاب بازههای زمانی مختلف است. بسته به مدل، کاربر میتواند زمان عملکرد را از چند دهم ثانیه تا چندصد ساعت تنظیم کند.
نمونهای از بازههای زمانی قابل انتخاب:
| بازه | محدوده قابل تنظیم |
|---|---|
| 0.1s | 0.1 تا 1 ثانیه |
| 1s | 1 تا 10 ثانیه |
| 10s | 10 تا 100 ثانیه |
| 1m | 1 تا 10 دقیقه |
| 10m | 10 تا 100 دقیقه |
| 1h | 1 تا 10 ساعت |
| 10h | 10 تا 100 ساعت |
| 100h | تا 300 ساعت (بسته به مدل) |
این قابلیت باعث میشود یک تایمر بتواند در پروژههای مختلف، بدون نیاز به تعویض دستگاه، مورد استفاده قرار گیرد.
نوع خروجی (Output Contact)
خروجی تایمر H3CR از نوع رلهای است و معمولاً شامل کنتاکتهای زیر میشود:
COM (مشترک)
NO (نرمال باز)
NC (نرمال بسته)
این خروجی امکان کنترل کنتاکتورها، رلههای کمکی، آلارمها، چراغهای سیگنال و سایر تجهیزات فرمان را فراهم میکند.
دقت عملکرد
یکی از دلایل محبوبیت تایمرهای Omron، دقت بالای آنها در اندازهگیری زمان است. مدار الکترونیکی داخلی این تایمرها باعث میشود زمان تنظیمشده با کمترین میزان خطا اجرا شود؛ ویژگیای که در خطوط تولید و فرآیندهای حساس صنعتی اهمیت زیادی دارد.
نصب و ابعاد
بیشتر مدلهای H3CR برای نصب روی سوکتهای استاندارد ۸ یا ۱۱ پایه طراحی شدهاند. این روش نصب، علاوه بر سهولت تعویض تایمر، عملیات تعمیر و نگهداری را نیز سادهتر میکند.
بدنه مقاوم، ابعاد استاندارد و طراحی صنعتی این سری باعث شده است که در اکثر تابلوهای برق فضای مناسبی برای نصب آن وجود داشته باشد.
شرایط محیطی
تایمر Omron H3CR برای استفاده در محیطهای صنعتی طراحی شده است و در صورت نصب صحیح، در برابر شرایط کاری متداول عملکرد پایداری دارد. با این حال، برای افزایش طول عمر دستگاه توصیه میشود:
از نصب در محیطهای با رطوبت بسیار بالا خودداری شود.
در معرض گردوغبار شدید یا مواد خورنده قرار نگیرد.
از تهویه مناسب داخل تابلو برق اطمینان حاصل شود.
دمای محیط در محدوده مجاز اعلامشده توسط سازنده باشد.
چرا آشنایی با مشخصات فنی اهمیت دارد؟
انتخاب صحیح تایمر تنها به برند یا قیمت آن محدود نمیشود. در بسیاری از موارد، بروز مشکلات در مدارهای فرمان به دلیل انتخاب مدل نامناسب یا بیتوجهی به مشخصات فنی دستگاه است. بررسی ولتاژ تغذیه، نوع خروجی، محدوده زمانی و روش نصب پیش از خرید، باعث میشود تایمر انتخابشده عملکردی دقیق، ایمن و پایدار در پروژه داشته باشد.
در بخش بعدی، مدلهای مختلف سری Omron H3CR را با یکدیگر مقایسه میکنیم تا بتوانید متناسب با نیاز پروژه، مناسبترین مدل را انتخاب کنید.
معرفی مدلهای مختلف تایمر Omron H3CR
یکی از ویژگیهای سری Omron H3CR، تنوع مدلهای آن است. اگرچه ظاهر بیشتر این تایمرها شباهت زیادی به یکدیگر دارد، اما هر مدل برای کاربرد خاصی طراحی شده و از نظر تعداد حالتهای عملکرد، نوع خروجی، نحوه تنظیم و کاربرد تفاوتهایی با سایر مدلها دارد.
به همین دلیل، پیش از خرید یا نصب، بهتر است با مدلهای مختلف این سری آشنا شوید تا متناسب با نیاز پروژه، انتخاب درستی داشته باشید.
تایمر Omron H3CR-A
سری H3CR-A شناختهشدهترین و پرفروشترین مدل این خانواده است. این مدل یک تایمر مولتی رنج و مولتی فانکشن محسوب میشود و امکان انتخاب چندین حالت عملکرد و بازه زمانی مختلف را در اختیار کاربر قرار میدهد.
ویژگیهای H3CR-A
پشتیبانی از چندین Function مختلف
قابلیت انتخاب بازههای زمانی متنوع
دقت بالا در کنترل زمان
نصب روی سوکت استاندارد 8 یا 11 پایه (بسته به مدل)
مناسب برای اغلب مدارهای فرمان صنعتی
کاربردهای H3CR-A
تابلوهای برق صنعتی
مدارهای کنترل موتور
خطوط تولید
سیستمهای اتوماسیون
ماشینآلات بستهبندی
تجهیزات انتقال مواد
اگر به دنبال یک تایمر همهکاره هستید، معمولاً H3CR-A بهترین انتخاب خواهد بود.
تایمر Omron H3CR-F
مدل H3CR-F بیشتر برای کاربردهایی طراحی شده است که نیاز به عملکرد Flicker (چشمکزن) دارند.
در این مدل، خروجی تایمر بهصورت متناوب روشن و خاموش میشود و این چرخه تا زمانی که تغذیه برقرار باشد ادامه خواهد داشت.
موارد استفاده
چراغهای هشدار
آژیرهای صنعتی
تابلوهای اعلام وضعیت
سیستمهای هشداردهنده
تایمر Omron H3CR-G
سری H3CR-G معمولاً برای کاربردهایی استفاده میشود که به تأخیر در قطع (OFF Delay) نیاز دارند.
در این حالت، پس از حذف فرمان ورودی، خروجی برای مدت زمان مشخصی فعال باقی میماند و سپس قطع میشود.
کاربردها
سیستمهای تهویه
کنترل فنها
تجهیزات گرمایشی
مدارهای ایمنی
سیستمهای تخلیه
تایمر Omron H3CR-H
مدل H3CR-H برای کاربردهایی طراحی شده است که نیاز به زمانبندی دقیق در بازههای طولانی دارند.
این مدل بیشتر در فرآیندهایی استفاده میشود که اجرای عملیات در فواصل زمانی چندساعته یا طولانی اهمیت دارد.
کاربردها
تجهیزات گرمایشی صنعتی
خشککنهای صنعتی
کورهها
سیستمهای فرآوری مواد
تجهیزات آزمایشگاهی

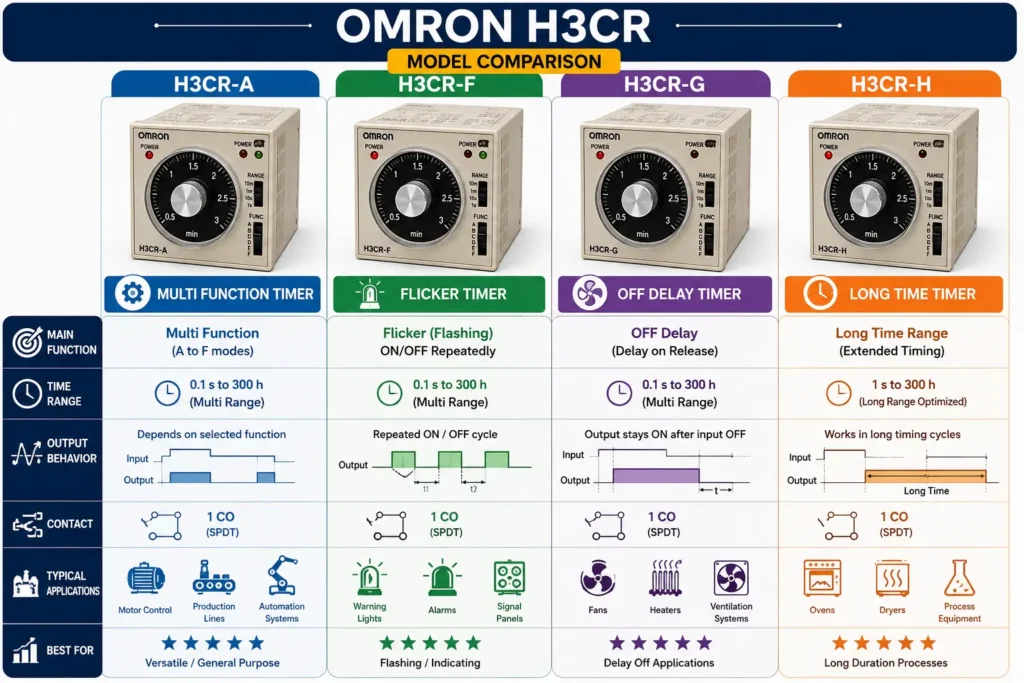

مقایسه مدلهای مختلف H3CR
انتخاب مدل مناسب تا حد زیادی به نوع عملکرد مورد نیاز پروژه بستگی دارد. جدول زیر میتواند دید مناسبی برای انتخاب در اختیار شما قرار دهد.
| مدل | مهمترین کاربرد | مناسب برای |
|---|---|---|
| H3CR-A | چندمنظوره (Multi Function) | اغلب پروژههای صنعتی |
| H3CR-F | حالت Flicker | چراغ هشدار و آلارم |
| H3CR-G | OFF Delay | فن، تهویه و مدارهای تأخیری |
| H3CR-H | زمانهای طولانی | کوره، خشککن و تجهیزات فرآیندی |
کدام مدل H3CR را بخریم؟
اگر هنوز مطمئن نیستید کدام مدل برای پروژه شما مناسبتر است، به این راهنمای ساده توجه کنید:
اگر یک تایمر همهکاره با قابلیتهای متنوع میخواهید، H3CR-A بهترین انتخاب است.
اگر هدف شما ایجاد عملکرد چشمکزن برای چراغ یا آلارم است، H3CR-F گزینه مناسبتری خواهد بود.
اگر نیاز دارید خروجی با تأخیر قطع شود، H3CR-G انتخاب صحیحی است.
اگر پروژه شما شامل زمانبندیهای طولانی یا فرآیندهای چندساعته است، H3CR-H عملکرد بهتری ارائه میدهد.
در نهایت، هنگام انتخاب هر مدل، علاوه بر نوع عملکرد، به مواردی مانند ولتاژ تغذیه، تعداد کنتاکتهای خروجی، محدوده زمانی و شرایط نصب نیز توجه کنید تا تایمر انتخابشده با نیاز واقعی پروژه کاملاً سازگار باشد.
آموزش تنظیم تایمر Omron H3CR (مرحله به مرحله)
تنظیم صحیح تایمر Omron H3CR یکی از مهمترین مراحل راهاندازی مدارهای فرمان و اتوماسیون صنعتی است. اگرچه در نگاه اول ممکن است کلیدها و ولومهای روی تایمر کمی پیچیده به نظر برسند، اما با آشنایی با ترتیب صحیح تنظیمات، راهاندازی این تجهیز بسیار ساده خواهد بود.
در این بخش، مراحل تنظیم تایمر را بهترتیب توضیح میدهیم تا بتوانید بدون خطا، دستگاه را برای کاربرد موردنظر خود آماده کنید.
مرحله اول: بررسی ولتاژ تغذیه
قبل از هرگونه تنظیم، ابتدا مطمئن شوید مدل تایمر با ولتاژ مدار شما سازگار است.
برای مثال ممکن است روی پلاک دستگاه یکی از ولتاژهای زیر درج شده باشد:
24VDC
24VAC
100-120VAC
200-240VAC
⚠️ استفاده از ولتاژ نامناسب میتواند باعث آسیب دیدن تایمر یا عملکرد نادرست آن شود.
مرحله دوم: انتخاب حالت عملکرد (FUNCTION)
در سمت راست پنل تایمر، کلید FUNCTION قرار دارد.
این کلید مشخص میکند تایمر چگونه عمل کند.
برای مثال:
ON Delay
OFF Delay
Interval
Flicker
One Shot
هر پروژه به حالت عملکرد متفاوتی نیاز دارد؛ بنابراین همیشه ابتدا Function را انتخاب کنید و سپس سراغ تنظیم زمان بروید.
نکته: تغییر Function پس از تنظیم زمان ممکن است نتیجه مورد انتظار شما را تغییر دهد.
مرحله سوم: انتخاب بازه زمانی (RANGE)
پس از انتخاب Function، نوبت به تعیین بازه زمانی میرسد.
کلید RANGE مشخص میکند ولوم TIME در چه محدودهای عمل کند.
برای نمونه:
1s
10s
1min
10min
1h
10h
100h
هرچه بازه انتخابشده به زمان موردنیاز شما نزدیکتر باشد، دقت تنظیم نیز بیشتر خواهد بود.
مرحله چهارم: تنظیم ولوم TIME
اکنون ولوم بزرگ وسط تایمر را بچرخانید.
این ولوم مقدار زمان را در محدوده انتخابشده مشخص میکند.
برای مثال:
اگر RANGE روی 10 دقیقه قرار داشته باشد و ولوم روی عدد 6 تنظیم شود، خروجی پس از حدود 6 دقیقه تغییر وضعیت خواهد داد.
این سادهترین روش برای تنظیم زمان در تایمرهای سری H3CR است.
مرحله پنجم: اعمال تغذیه
پس از اتمام تنظیمات:
تغذیه را وصل کنید.
روشن شدن LED مربوط به Power را بررسی کنید.
عملکرد تایمر را مشاهده کنید.
در این مرحله تایمر شروع به شمارش زمان خواهد کرد.
مرحله ششم: بررسی LED خروجی
پس از پایان زمان تنظیمشده، چراغ Output روشن یا خاموش میشود (بسته به نوع عملکرد انتخابشده).
این LED سریعترین روش برای بررسی عملکرد صحیح تایمر است و هنگام تست مدار، نیاز به اندازهگیری مداوم با مولتیمتر را کاهش میدهد.
ترتیب صحیح تنظیم تایمر H3CR
برای جلوگیری از خطا، همیشه تنظیمات را به ترتیب زیر انجام دهید:
بررسی ولتاژ تغذیه
انتخاب Function
انتخاب Range
تنظیم TIME
اعمال برق
تست خروجی
رعایت همین ترتیب باعث میشود در اغلب موارد، تایمر بدون نیاز به تنظیم مجدد، بهدرستی عمل کند.
اشتباهات رایج هنگام تنظیم تایمر
در بسیاری از موارد، مشکل از خرابی تایمر نیست؛ بلکه تنظیمات بهدرستی انجام نشدهاند.
رایجترین خطاها عبارتاند از:
انتخاب اشتباه بازه زمانی
قرار دادن Function روی حالت نامناسب
تنظیم نادرست ولوم TIME
استفاده از ولتاژ تغذیه نامناسب
سیمبندی اشتباه پایهها
تست نکردن عملکرد پس از تنظیم
با بررسی این موارد، معمولاً مشکل در مدت کوتاهی برطرف میشود.
نکته فنی
اگر پس از انجام تنظیمات، عملکرد تایمر مطابق انتظار نبود، قبل از تعویض دستگاه، ابتدا Function، Range، ولتاژ تغذیه و سیمبندی را دوباره بررسی کنید. در بسیاری از پروژههای صنعتی، ایراد از تنظیمات اولیه است و نه از خود تایمر.
آموزش حالتهای عملکرد (Function Mode) تایمر Omron H3CR
یکی از مهمترین قابلیتهای تایمر Omron H3CR، پشتیبانی از حالتهای مختلف عملکرد یا Function Mode است. این ویژگی باعث میشود یک تایمر بتواند در مدارهای مختلف، رفتارهای متفاوتی از خود نشان دهد و بدون نیاز به تغییر سختافزار، برای کاربردهای گوناگون مورد استفاده قرار گیرد.
در این بخش، رایجترین حالتهای عملکرد تایمر H3CR را به زبان ساده بررسی میکنیم.

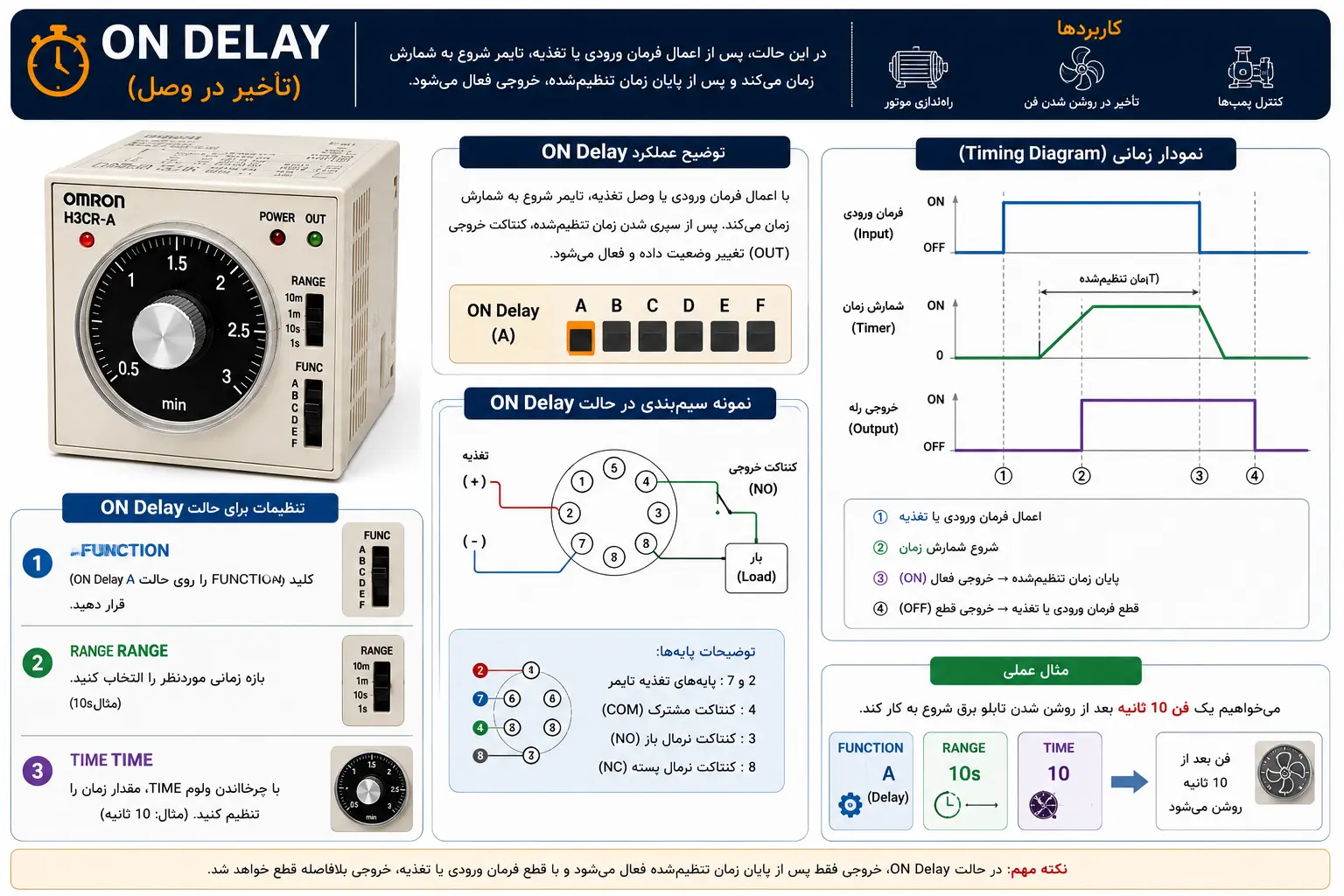

1. حالت ON Delay (تأخیر در وصل)
ON Delay پرکاربردترین حالت در تایمرهای صنعتی است.
در این حالت، پس از اعمال ولتاژ تغذیه یا دریافت فرمان، تایمر شروع به شمارش زمان میکند و تنها پس از پایان زمان تنظیمشده، کنتاکت خروجی فعال میشود.
به بیان ساده، خروجی با تأخیر روشن میشود.
کاربردهای ON Delay
راهاندازی موتورهای الکتریکی
مدارهای ستاره-مثلث
تأخیر در روشن شدن فن
کنترل پمپها
خطوط تولید
مثال عملی
فرض کنید میخواهید یک فن تهویه ۱۰ ثانیه بعد از روشن شدن تابلو برق شروع به کار کند.
تنظیمات به این صورت خواهد بود:
Function = ON Delay
Range = 10 Seconds
Time = 10
در این حالت، پس از وصل برق، تایمر ۱۰ ثانیه شمارش کرده و سپس رله خروجی را وصل میکند.
مزیت استفاده از ON Delay
این حالت از وارد شدن شوک ناگهانی به تجهیزات جلوگیری کرده و باعث کاهش جریان راهاندازی در بسیاری از مدارهای صنعتی میشود.

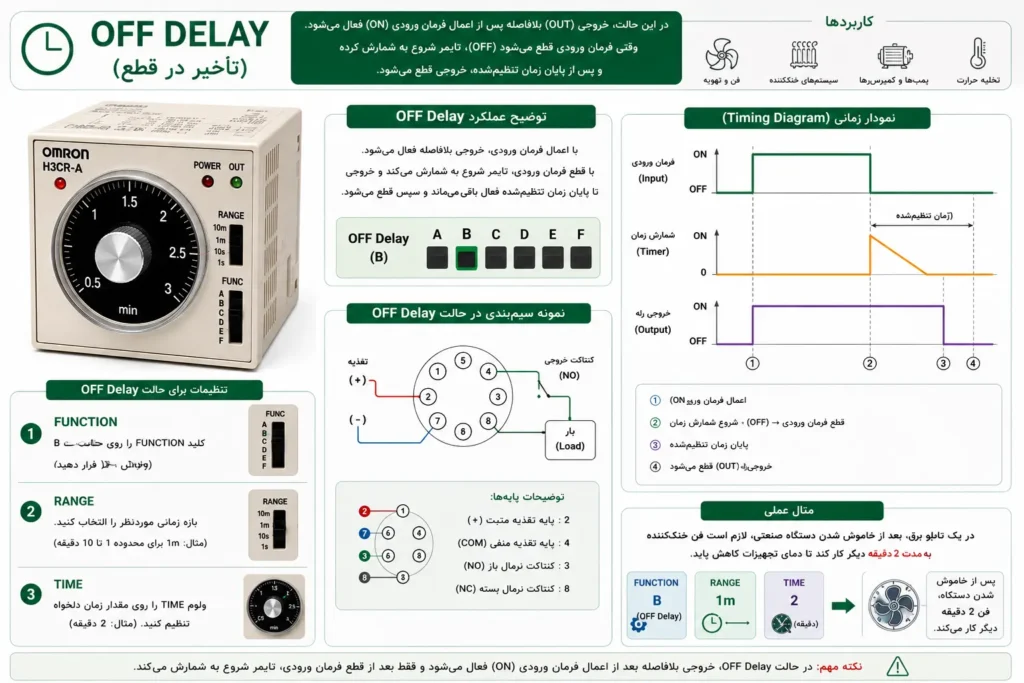

2. حالت OFF Delay (تأخیر در قطع)
در حالت OFF Delay، عملکرد برعکس ON Delay است.
پس از حذف فرمان یا قطع تغذیه کنترلی، خروجی بلافاصله خاموش نمیشود؛ بلکه تا پایان زمان تنظیمشده فعال باقی میماند و سپس قطع میشود.
کاربردها
فنهای خنککننده تابلو برق
سیستمهای تهویه
کمپرسورها
مدارهای تخلیه حرارت
مثال عملی
فرض کنید پس از خاموش شدن یک دستگاه صنعتی، لازم است فن خنککننده ۲ دقیقه دیگر کار کند تا دمای تجهیزات کاهش یابد.
در این حالت:
Function = OFF Delay
Range = 10 Minutes
Time = 2
پس از خاموش شدن دستگاه، فن همچنان به مدت دو دقیقه روشن باقی میماند و سپس خاموش میشود.

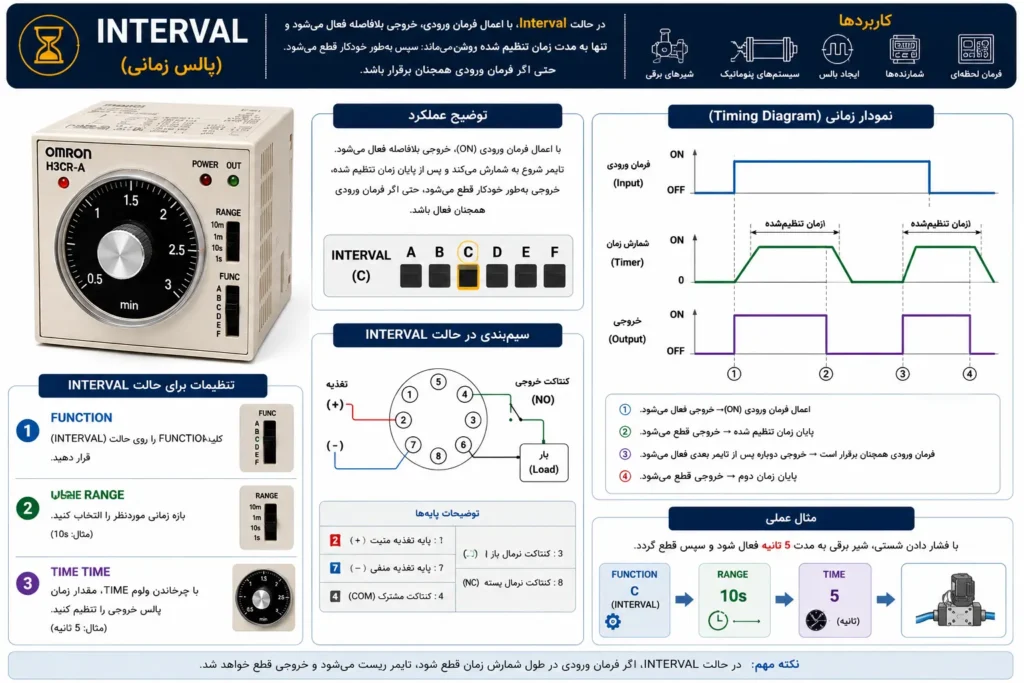

3. حالت Interval (پالس زمانی)
در حالت Interval، با اعمال فرمان ورودی، خروجی بلافاصله فعال میشود و تنها برای مدت زمان تنظیمشده روشن باقی میماند. پس از پایان این زمان، خروجی بهطور خودکار قطع میشود؛ حتی اگر فرمان ورودی همچنان برقرار باشد.
کاربردها
ایجاد پالس برای راهاندازی تجهیزات
فرمان لحظهای به رلهها
سیستمهای شمارش
تجهیزات پنوماتیک
مثال عملی
اگر زمان روی ۵ ثانیه تنظیم شده باشد، خروجی دقیقاً ۵ ثانیه فعال خواهد بود و سپس قطع میشود.

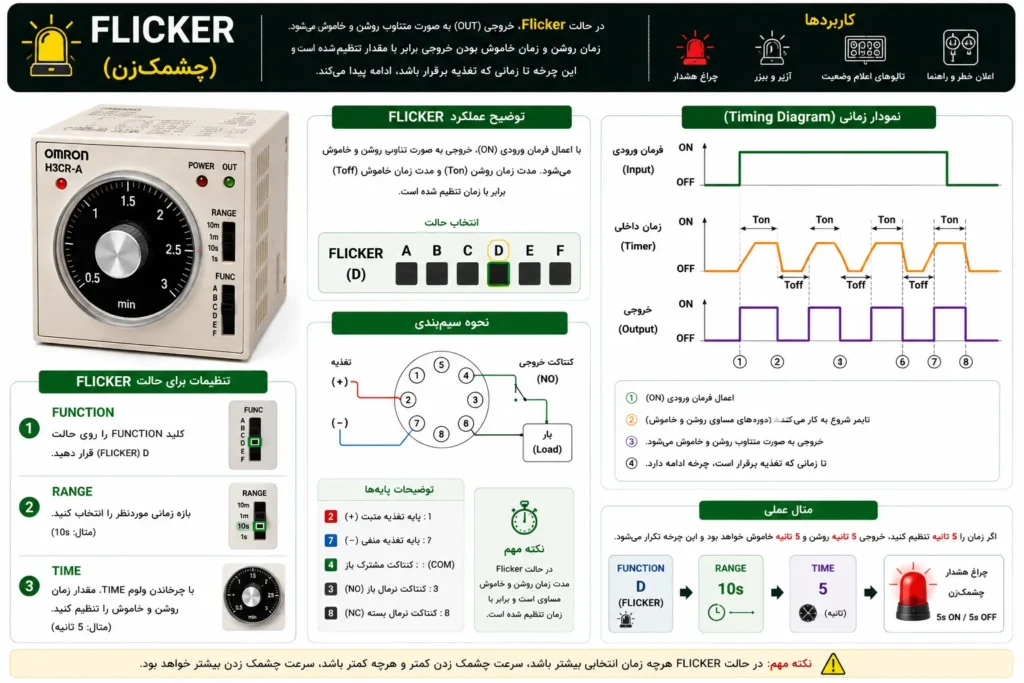

4. حالت Flicker (چشمکزن)
در این حالت، خروجی بهصورت متناوب روشن و خاموش میشود و این چرخه تا زمانی که تغذیه برقرار باشد ادامه پیدا میکند.
مدت زمان روشن و خاموش بودن خروجی بر اساس مقدار تنظیمشده تعیین میشود.
کاربردها
چراغ هشدار
آژیر خطر
چراغهای اعلام وضعیت
سیستمهای اخطار
مثال عملی
اگر زمان روی ۱ ثانیه تنظیم شود، خروجی بهصورت یک ثانیه روشن و یک ثانیه خاموش عمل خواهد کرد.
5. حالت One Shot (پالس تکی)
در حالت One Shot، با دریافت فرمان، خروجی فقط یک بار و به مدت زمان تعیینشده فعال میشود و سپس قطع خواهد شد.
حتی اگر فرمان ورودی همچنان برقرار باشد، خروجی دوباره فعال نمیشود مگر اینکه فرمان مجدداً از ابتدا اعمال شود.
کاربردها
فرمان لحظهای به کنتاکتور
تحریک PLC
شمارندهها
مدارهای کنترلی
مثال عملی
در یک سیستم بستهبندی، ممکن است لازم باشد با فشردن شستی، شیر برقی تنها به مدت ۳ ثانیه فعال شود. در این شرایط، حالت One Shot بهترین گزینه است.
کدام Function را انتخاب کنیم؟
انتخاب صحیح حالت عملکرد به نیاز مدار بستگی دارد. اگر هدف، تأخیر در روشن شدن تجهیزات باشد، از ON Delay استفاده کنید. اگر تجهیزات باید پس از قطع فرمان مدتی به کار خود ادامه دهند، OFF Delay مناسب است. برای ایجاد فرمانهای لحظهای، Interval و One Shot انتخابهای بهتری هستند و در پروژههای هشداردهنده نیز حالت Flicker کاربرد فراوانی دارد.
در بخش بعدی، برای هر یک از این حالتها، نمودار زمانی (Timing Diagram) و تنظیمات واقعی روی تایمر Omron H3CR را بهصورت تصویری بررسی خواهیم کرد تا بتوانید عملکرد هر Function را بهصورت کاملاً عملی درک کنید.
مثالهای عملی تنظیم تایمر Omron H3CR
پس از آشنایی با حالتهای مختلف عملکرد (Function Mode)، نوبت به استفاده عملی از تایمر Omron H3CR در پروژههای صنعتی میرسد. در این بخش، چند سناریوی رایج را بررسی میکنیم تا بتوانید با اطمینان بیشتری تایمر را در مدارهای واقعی تنظیم و راهاندازی کنید.
مثال اول: روشن شدن موتور با تأخیر ۱۰ ثانیه
فرض کنید قصد دارید پس از روشن شدن تابلو برق، موتور الکتریکی با ۱۰ ثانیه تأخیر راهاندازی شود تا از ایجاد جریان هجومی و روشن شدن همزمان تجهیزات جلوگیری شود.
تنظیمات پیشنهادی
| پارامتر | مقدار |
|---|---|
| Function | ON Delay |
| Range | 10 Seconds |
| Time | 10 |
| خروجی | پس از ۱۰ ثانیه فعال میشود. |
کاربرد
راهاندازی موتورهای سهفاز
مدار ستاره-مثلث
کمپرسورها
فنهای صنعتی
مثال دوم: خاموش شدن فن با تأخیر ۲ دقیقه
در بسیاری از تابلوهای برق، پس از خاموش شدن تجهیزات لازم است فن تهویه مدتی به کار خود ادامه دهد تا دمای داخل تابلو کاهش پیدا کند.
تنظیمات
| پارامتر | مقدار |
|---|---|
| Function | OFF Delay |
| Range | 10 Minutes |
| Time | 2 |
| خروجی | دو دقیقه پس از قطع فرمان خاموش میشود. |
کاربرد
تابلو برق
سیستم تهویه
اتاق سرور
سیستمهای خنککننده
مثال سوم: چشمک زدن چراغ هشدار
اگر بخواهید یک چراغ هشدار بهصورت متناوب روشن و خاموش شود، باید از حالت Flicker استفاده کنید.
تنظیمات
| پارامتر | مقدار |
|---|---|
| Function | Flicker |
| Range | 10 Seconds |
| Time | 5 |
در این حالت، چراغ بهصورت ۵ ثانیه روشن و ۵ ثانیه خاموش عمل خواهد کرد و این چرخه تا زمانی که تغذیه برقرار باشد ادامه پیدا میکند.
کاربرد
چراغ خطر
آژیر هشدار
تابلوهای اعلام وضعیت
سیستمهای اخطار
مثال چهارم: ایجاد پالس ۳ ثانیهای برای شیر برقی
در برخی ماشینآلات، شیر برقی تنها باید برای مدت کوتاهی فعال شود. در این شرایط، استفاده از حالت One Shot بهترین انتخاب است.
تنظیمات
| پارامتر | مقدار |
|---|---|
| Function | One Shot |
| Range | 10 Seconds |
| Time | 3 |
پس از دریافت فرمان، خروجی تنها ۳ ثانیه فعال شده و سپس بهطور خودکار قطع میشود.
کاربرد
شیرهای برقی
جکهای پنوماتیک
سیستمهای بستهبندی
PLC
مثال پنجم: ایجاد پالس زمانی برای شمارنده
در برخی پروژهها لازم است تنها یک پالس با مدتزمان مشخص به شمارنده یا PLC ارسال شود.
تنظیمات
| پارامتر | مقدار |
|---|---|
| Function | Interval |
| Range | 1 Second |
| Time | 0.5 |
در این حالت، خروجی بلافاصله فعال شده و پس از نیم ثانیه قطع میشود؛ حتی اگر ورودی همچنان برقرار باشد.
کاربرد
PLC
شمارندهها
تجهیزات اندازهگیری
سیستمهای کنترلی
نکات مهم هنگام تنظیم
برای اینکه تایمر عملکرد دقیقی داشته باشد، به نکات زیر توجه کنید:
ابتدا Function را انتخاب کنید.
سپس Range را روی نزدیکترین بازه زمانی قرار دهید.
مقدار TIME را با دقت تنظیم کنید.
پس از اعمال برق، عملکرد LED خروجی را بررسی کنید.
در صورت عملکرد نادرست، ابتدا تنظیمات را کنترل کرده و سپس سیمبندی را بررسی کنید.
رعایت این مراحل باعث میشود تایمر Omron H3CR با دقت بالا و بدون نیاز به تنظیم مجدد در مدار عمل کند.
آموزش سیمبندی تایمر Omron H3CR
یکی از مهمترین مراحل راهاندازی تایمر Omron H3CR، سیمبندی صحیح آن است. حتی اگر تنظیمات Function و Time Range را بهدرستی انجام داده باشید، اتصال اشتباه پایهها میتواند باعث شود تایمر عملکرد درستی نداشته باشد یا خروجی مورد انتظار را ایجاد نکند.
تایمرهای سری H3CR معمولاً با سوکت 8 پایه و در برخی مدلها با سوکت 11 پایه عرضه میشوند. اگرچه شماره پایهها در مدلهای مختلف ممکن است تفاوتهای جزئی داشته باشند، اما منطق سیمبندی در همه آنها تقریباً یکسان است.
اجزای اصلی مدار سیمبندی
در یک مدار استاندارد، چهار بخش اصلی وجود دارد:
ورودی تغذیه تایمر
کنتاکت مشترک (COM)
کنتاکت نرمال باز (NO)
کنتاکت نرمال بسته (NC)
پس از رسیدن زمان تنظیمشده، رله داخلی تایمر تغییر وضعیت میدهد و کنتاکتهای خروجی مطابق با حالت عملکرد انتخابشده (Function) عمل میکنند.

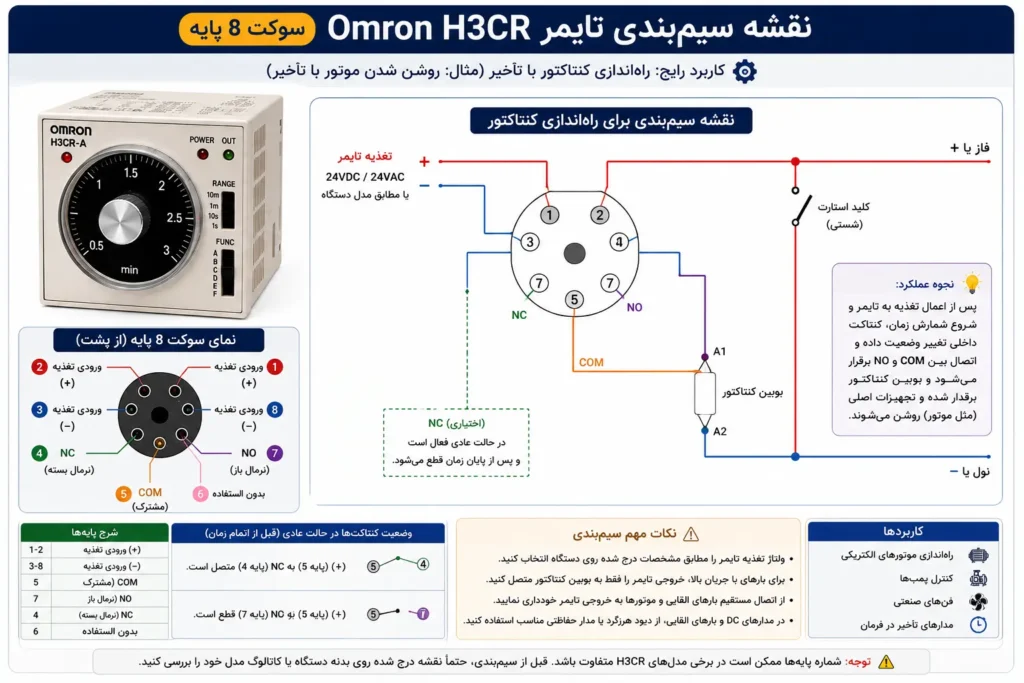

سیمبندی تایمر H3CR با سوکت 8 پایه
مدلهای 8 پایه، رایجترین نسخههای سری H3CR هستند و در بسیاری از تابلوهای برق صنعتی استفاده میشوند.
بهطور کلی، پایههای این مدل شامل موارد زیر هستند:
| پایه | وظیفه |
|---|---|
| ورودی تغذیه | اتصال برق ورودی تایمر |
| COM | کنتاکت مشترک |
| NO | کنتاکت نرمال باز |
| NC | کنتاکت نرمال بسته |
پس از اعمال ولتاژ تغذیه و پایان زمان تنظیمشده، کنتاکت COM به NO متصل شده و بار الکتریکی فعال میشود. در مقابل، در حالت عادی، اتصال بین COM و NC برقرار است.
نکته مهم: شماره دقیق پایهها ممکن است در مدلهای مختلف H3CR یا بسته به نوع سوکت متفاوت باشد؛ بنابراین قبل از سیمبندی، حتماً نقشه درجشده روی بدنه تایمر یا کاتالوگ مدل خود را بررسی کنید.
سیمبندی تایمر H3CR با سوکت 11 پایه
در برخی مدلها از سوکت 11 پایه استفاده میشود که امکانات بیشتری مانند خروجیهای اضافه یا پشتیبانی از عملکردهای خاص را در اختیار کاربر قرار میدهد.
این مدلها بیشتر در پروژههای اتوماسیون صنعتی و مدارهای کنترلی پیشرفته استفاده میشوند و اصول کلی سیمبندی آنها مشابه نسخه 8 پایه است؛ با این تفاوت که تعداد ترمینالهای در دسترس بیشتر است.
نمونه سیمبندی برای راهاندازی کنتاکتور
یکی از رایجترین کاربردهای تایمر H3CR، راهاندازی کنتاکتور با تأخیر است.
در این مدار:
ولتاژ تغذیه به ورودی تایمر متصل میشود.
خروجی COM به منبع تغذیه فرمان متصل میشود.
خروجی NO به بوبین کنتاکتور وصل میشود.
پس از پایان زمان تنظیمشده، رله داخلی تغییر وضعیت داده و کنتاکتور فعال میشود.
این روش در مدارهای راهاندازی موتور، پمپ، فن و تجهیزات صنعتی بسیار متداول است.
نکات مهم هنگام سیمبندی
برای جلوگیری از بروز خطا یا آسیب به تجهیزات، موارد زیر را رعایت کنید:
قبل از هرگونه سیمبندی، برق مدار را قطع کنید.
ولتاژ تغذیه تایمر را با مشخصات درجشده روی دستگاه مطابقت دهید.
از محکم بودن اتصالات ترمینالها اطمینان حاصل کنید.
برای بارهای با جریان بالا، خروجی تایمر را به بوبین کنتاکتور متصل کنید و از اتصال مستقیم بارهای سنگین به رله تایمر خودداری کنید.
در صورت استفاده از بارهای القایی، از تجهیزات حفاظتی مناسب مانند مدارهای اسنابر یا دیود هرزگرد (برای مدارهای DC) استفاده کنید.
خطاهای رایج در سیمبندی تایمر H3CR
بسیاری از مشکلاتی که کاربران با آن مواجه میشوند، ناشی از اشتباه در سیمبندی است. برخی از رایجترین خطاها عبارتاند از:
اتصال اشتباه ولتاژ تغذیه
جابهجایی کنتاکتهای NO و NC
انتخاب نادرست ولتاژ کاری تایمر
اتصال مستقیم بارهای پرمصرف به خروجی رله
استفاده از نقشه سیمبندی مدل متفاوت
اگر پس از نصب، تایمر مطابق انتظار عمل نکرد، ابتدا سیمبندی را با نقشه فنی مدل خود تطبیق دهید و سپس تنظیمات Function و Time را بررسی کنید.
توصیه فنی
پیش از راهاندازی نهایی، بهتر است عملکرد تایمر را بدون اتصال بار اصلی آزمایش کنید. این کار به شما کمک میکند از صحت تنظیمات و سیمبندی اطمینان حاصل کرده و از آسیب احتمالی به تجهیزات جلوگیری کنید.
در بخش بعدی، به سراغ عیبیابی تایمر Omron H3CR میرویم و رایجترین مشکلات، دلایل بروز آنها و روشهای رفع هر مشکل را بهصورت گامبهگام بررسی خواهیم کرد.

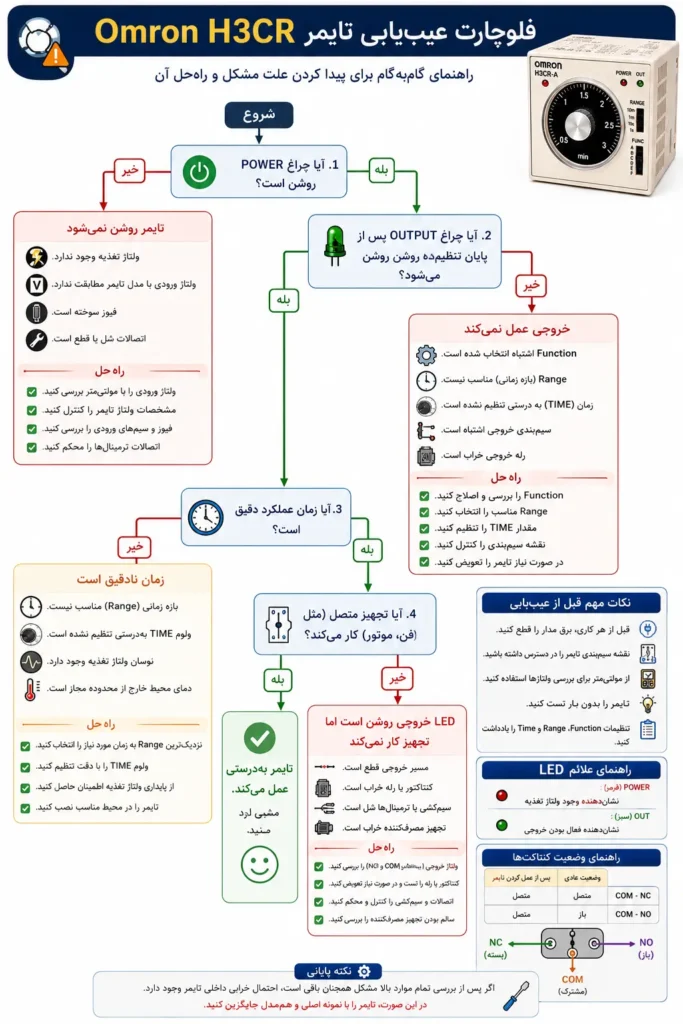

عیبیابی تایمر Omron H3CR
تایمر Omron H3CR به دلیل کیفیت ساخت بالا و دقت عملکرد، یکی از قابلاعتمادترین تایمرهای صنعتی محسوب میشود. با این حال، مانند هر تجهیز الکتریکی دیگری، ممکن است در اثر سیمبندی نادرست، تنظیمات اشتباه یا شرایط نامناسب نصب، عملکرد مورد انتظار را نداشته باشد.
در این بخش، رایجترین مشکلات کاربران، دلایل احتمالی و روشهای رفع آنها را بررسی میکنیم.
1. تایمر روشن نمیشود
اگر پس از اتصال برق، چراغ Power LED روشن نشود، ابتدا موارد زیر را بررسی کنید:
دلایل احتمالی
عدم وجود ولتاژ تغذیه
انتخاب اشتباه ولتاژ کاری تایمر
قطع بودن فیوز مدار
شل بودن اتصالات ترمینالها
خرابی منبع تغذیه
راهحل
با استفاده از مولتیمتر، ولتاژ ورودی را اندازهگیری کنید.
مشخصات ولتاژ درجشده روی پلاک تایمر را با ولتاژ مدار مطابقت دهید.
سلامت فیوز و سیمهای ورودی را بررسی کنید.
2. تایمر روشن است اما خروجی عمل نمیکند
گاهی چراغ Power روشن است، اما پس از پایان زمان تنظیمشده، رله خروجی تغییر وضعیت نمیدهد.
دلایل احتمالی
انتخاب اشتباه Function
تنظیم نادرست Range
مقدار نامناسب Time
سیمبندی اشتباه خروجی
خرابی رله خروجی
راهحل
حالت عملکرد (Function) را دوباره بررسی کنید.
بازه زمانی و مقدار ولوم TIME را کنترل کنید.
اتصال پایههای COM، NO و NC را مطابق نقشه سیمبندی بررسی کنید.
3. زمان عملکرد دقیق نیست
اگر خروجی زودتر یا دیرتر از زمان مورد انتظار فعال میشود، معمولاً مشکل از تنظیمات یا شرایط محیطی است.
دلایل احتمالی
انتخاب بازه زمانی نامناسب
تنظیم تقریبی ولوم TIME
نوسان ولتاژ تغذیه
دمای غیرمجاز محیط
راهحل
نزدیکترین بازه زمانی (Range) را انتخاب کنید.
ولوم TIME را با دقت بیشتری تنظیم کنید.
از پایداری ولتاژ تغذیه اطمینان حاصل کنید.
4. خروجی دائماً روشن یا خاموش میماند
اگر خروجی تایمر تغییر وضعیت نمیدهد، احتمالاً تنظیمات عملکرد یا سیمبندی اشتباه است.
دلایل احتمالی
انتخاب Function نامناسب
اتصال اشتباه کنتاکتها
خرابی بار متصل
خرابی رله داخلی
راهحل
عملکرد تایمر را بدون اتصال بار بررسی کنید.
سیمبندی خروجی را مجدداً کنترل کنید.
در صورت نیاز، سلامت رله خروجی را با مولتیمتر تست کنید.
5. چراغ Output روشن میشود اما تجهیز کار نمیکند
در این حالت، معمولاً تایمر سالم است و مشکل از مدار خروجی یا تجهیز متصل است.
دلایل احتمالی
قطع بودن مسیر خروجی
خرابی کنتاکتور یا رله کمکی
قطعی در سیمکشی
خرابی تجهیز مصرفکننده
راهحل
ولتاژ خروجی را اندازهگیری کنید.
بوبین کنتاکتور یا رله را بررسی کنید.
از سلامت سیمها و اتصالات اطمینان حاصل کنید.
جدول عیبیابی سریع تایمر H3CR
| مشکل | علت احتمالی | راهحل پیشنهادی |
|---|---|---|
| روشن نشدن تایمر | نبود ولتاژ یا فیوز معیوب | بررسی منبع تغذیه و فیوز |
| عمل نکردن خروجی | تنظیمات نادرست Function یا سیمبندی اشتباه | کنترل تنظیمات و اتصالات |
| عملکرد نادرست زمان | انتخاب اشتباه Range یا تنظیم TIME | تنظیم مجدد بازه زمانی |
| تغییر نکردن وضعیت خروجی | خطای سیمبندی یا خرابی رله | بررسی پایههای COM، NO و NC |
| روشن شدن LED خروجی بدون عملکرد تجهیز | مشکل در مدار فرمان یا بار | بررسی کنتاکتور، سیمکشی و تجهیز مصرفکننده |
نکات مهم برای افزایش عمر تایمر
رعایت چند نکته ساده میتواند عمر مفید تایمر Omron H3CR را افزایش داده و احتمال بروز خرابی را کاهش دهد:
از اعمال ولتاژ بالاتر از مقدار مجاز خودداری کنید.
تایمر را در محیطی خشک، تمیز و با تهویه مناسب نصب کنید.
برای بارهای با جریان بالا، از کنتاکتور یا رله واسط استفاده کنید.
اتصالات ترمینالها را بهصورت دورهای بررسی و در صورت نیاز محکم کنید.
از قرار دادن تایمر در معرض لرزش شدید، گردوغبار یا رطوبت بالا خودداری کنید.
چه زمانی باید تایمر را تعویض کنیم؟
اگر پس از بررسی ولتاژ تغذیه، سیمبندی، تنظیمات و تست خروجی همچنان تایمر عملکرد صحیحی نداشته باشد، احتمال خرابی قطعات داخلی مانند رله، مدار الکترونیکی یا منبع تغذیه داخلی وجود دارد. در این شرایط، بهجای تعمیر غیراصولی، معمولاً تعویض تایمر با یک نمونه اصلی و متناسب با مشخصات پروژه، راهکار مطمئنتر و اقتصادیتری خواهد بود.
دانلود کاتالوگ تایمر Omron H3CR
اگر برای نصب، سیمبندی یا بررسی مشخصات فنی به اطلاعات دقیقتری نیاز دارید، پیشنهاد میشود از کاتالوگ رسمی تایمر Omron H3CR استفاده کنید. در این کاتالوگ، اطلاعاتی مانند ابعاد، شماره پایهها، ولتاژهای تغذیه، مشخصات فنی، حالتهای عملکرد (Function Mode)، نمودارهای زمانی (Timing Diagram) و نقشههای سیمبندی ارائه شده است.
با این حال، توجه داشته باشید که کاتالوگ اصلی به زبان انگلیسی تهیه شده و بیشتر برای مهندسان و متخصصان فنی مناسب است. اگر هدف شما راهاندازی سریع یا آشنایی با نحوه تنظیم این تایمر است، مطالعه آموزشهای این مقاله میتواند بسیاری از نیازهای شما را برطرف کند.
جمعبندی
تایمر Omron H3CR یکی از پرکاربردترین تایمرهای صنعتی در حوزه برق و اتوماسیون است که به دلیل کیفیت ساخت بالا، دقت مناسب و پشتیبانی از بازههای زمانی و حالتهای عملکرد متنوع، در پروژههای مختلف مورد استفاده قرار میگیرد.
در این مقاله، تلاش کردیم تمام مباحث موردنیاز برای کار با این تایمر را بهصورت گامبهگام و کاربردی بررسی کنیم. از معرفی اجزای دستگاه و مشخصات فنی گرفته تا آموزش تنظیم، معرفی حالتهای عملکرد، مثالهای عملی، سیمبندی و عیبیابی، تمامی مطالب به زبان ساده و همراه با تصاویر آموزشی ارائه شد.
اگر قصد خرید یا استفاده از تایمر Omron H3CR را دارید، توصیه میشود پیش از نصب، مدل مناسب پروژه، ولتاژ تغذیه، نوع عملکرد و نحوه سیمبندی را بهدقت بررسی کنید. انتخاب صحیح و تنظیم اصولی تایمر، علاوه بر افزایش دقت عملکرد مدار، باعث کاهش خطاها و افزایش طول عمر تجهیزات خواهد شد.
سوالات متداول
تایمر Omron H3CR یک تایمر صنعتی مولتی رنج و مولتی فانکشن است که برای کنترل زمان در مدارهای فرمان، راهاندازی موتور، کنترل فن، پمپ و سیستمهای اتوماسیون صنعتی استفاده میشود.
مدل H3CR-A رایجترین مدل مولتی فانکشن است. مدلهای دیگر برای کاربردهایی مانند OFF Delay، Flicker و عملکردهای تخصصی طراحی شدهاند.
ابتدا حالت Function را انتخاب کنید، سپس Range مناسب را تنظیم کرده و در پایان با ولوم TIME زمان دلخواه را مشخص کنید.
این مشکل معمولاً به دلیل سیمبندی اشتباه، انتخاب نادرست Function، تنظیم اشتباه Range یا ولتاژ تغذیه نامناسب ایجاد میشود.
بله، این تایمر در مدارهای فرمان، راهاندازی موتور، مدار ستاره مثلث، کنترل فن و بسیاری از پروژههای صنعتی استفاده میشود.
در ON Delay خروجی پس از سپری شدن زمان فعال میشود اما در OFF Delay خروجی بعد از قطع فرمان، برای مدت مشخصی فعال باقی میماند.
خیر. برای بارهای پرمصرف بهتر است از کنتاکتور یا رله واسط استفاده شود تا از آسیب دیدن کنتاکتهای تایمر جلوگیری گردد.
ولتاژ تغذیه، تعداد پایهها، نوع عملکرد، بازه زمانی، تعداد خروجیها و سازگاری با نیاز پروژه از مهمترین موارد انتخاب تایمر هستند.
بدون دیدگاه
