اینورتر (Variable Frequency Drive – VFD) یکی از مهمترین تجهیزات در سیستمهای برق صنعتی و اتوماسیون است که وظیفه کنترل سرعت، گشتاور و نحوه راهاندازی الکتروموتورهای AC را بر عهده دارد. انتخاب صحیح اینورتر تنها بر اساس توان نامی موتور انجام نمیشود؛ بلکه پارامترهایی مانند گشتاور (Torque)، دور موتور (Motor Speed یا RPM)، نوع بار و شرایط کاری نیز نقش تعیینکنندهای در انتخاب ظرفیت مناسب اینورتر دارند. در بسیاری از پروژههای صنعتی، انتخاب نادرست اینورتر میتواند باعث کاهش راندمان، افزایش مصرف انرژی، گرم شدن بیش از حد موتور، ایجاد خطاهای حفاظتی و حتی آسیب به تجهیزات شود.
در این مقاله قصد داریم نحوه محاسبه توان اینورتر براساس گشتاور و دور موتور را به زبان ساده اما کاملاً مهندسی آموزش دهیم. ابتدا با مفهوم گشتاور، دور موتور و تأثیر آنها بر انتخاب اینورتر آشنا میشویم، سپس فرمولهای محاسبه توان ورودی و خروجی اینورتر را بررسی میکنیم و در ادامه با یک مثال عملی، مراحل انتخاب اینورتر مناسب را گامبهگام انجام خواهیم داد تا بتوانید در پروژههای واقعی، اینورتر مناسب موتور خود را با اطمینان بیشتری انتخاب کنید.

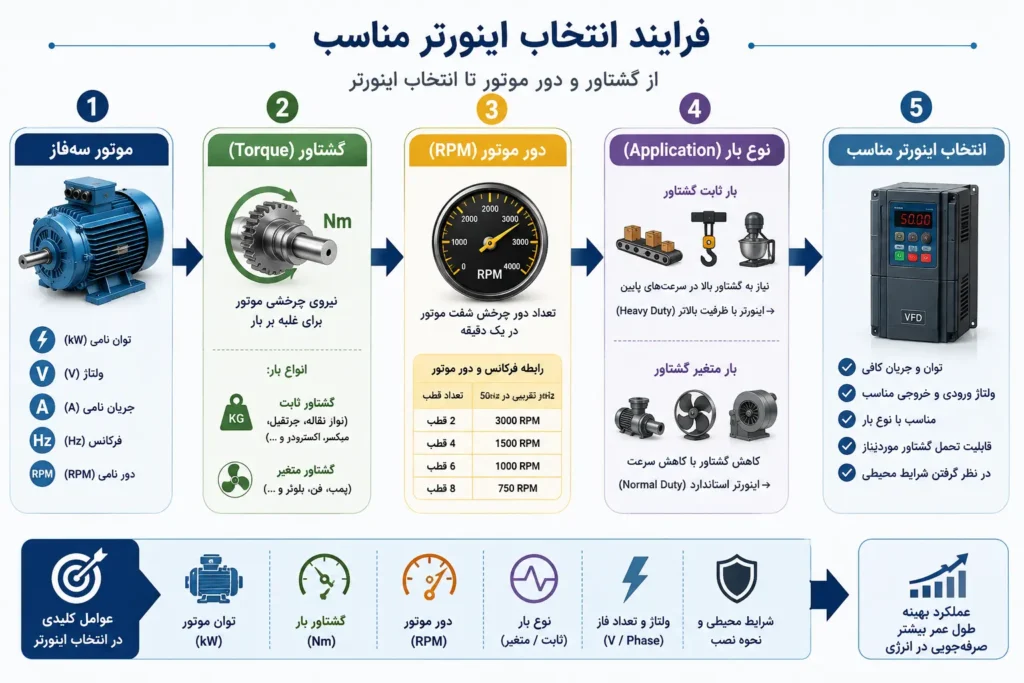

نحوه انتخاب اینورتر مناسب برای موتور
انتخاب اینورتر (Variable Frequency Drive – VFD) تنها به تطبیق توان نامی موتور با توان اینورتر محدود نمیشود. در عمل، مهندسان برق برای انتخاب یک اینورتر مناسب، پارامترهای مختلفی مانند توان موتور (Motor Power)، ولتاژ کاری (Voltage)، جریان نامی (Rated Current)، گشتاور (Torque)، دور موتور (RPM)، نوع بار و شرایط بهرهبرداری را بررسی میکنند. هر یک از این عوامل میتواند بر عملکرد، راندمان و طول عمر اینورتر و موتور تأثیر مستقیم داشته باشد.
اگرچه در بسیاری از پروژههای سبک، انتخاب اینورتر بر اساس توان درجشده روی پلاک موتور انجام میشود، اما در کاربردهای صنعتی مانند نوار نقالهها، جرثقیلها، اکسترودرها، کمپرسورها و میکسرها، گشتاور و دور موتور اهمیت بیشتری پیدا میکنند. به همین دلیل، آشنایی با این دو مفهوم اولین گام برای انتخاب صحیح اینورتر است.
گشتاور (Torque) چیست؟
گشتاور (Torque) نیروی چرخشی تولیدشده توسط موتور است که باعث حرکت شفت و غلبه بر بار مکانیکی میشود. به بیان ساده، هرچه گشتاور بیشتر باشد، موتور توانایی بیشتری برای به حرکت درآوردن بارهای سنگین یا غلبه بر مقاومت اولیه خواهد داشت.
واحد اندازهگیری گشتاور نیوتنمتر (Newton-meter یا Nm) است و معمولاً در پلاک موتور یا کاتالوگ سازنده درج میشود.
از نظر نوع بار، گشتاور به دو دسته اصلی تقسیم میشود:
🔹 بارهای با گشتاور ثابت (Constant Torque)
در این نوع بارها، مقدار گشتاور تقریباً در تمام محدوده سرعت ثابت باقی میماند. به همین دلیل، اینورتر باید در تمام سرعتها توانایی تأمین گشتاور موردنیاز را داشته باشد.
نمونهها:
- نوار نقاله (Conveyor)
- بالابر (Hoist)
- جرثقیل (Crane)
- اکسترودر (Extruder)
- میکسر (Mixer)
🔹 بارهای با گشتاور متغیر (Variable Torque)
در این کاربردها، با کاهش سرعت موتور، گشتاور موردنیاز نیز کاهش پیدا میکند. بنابراین معمولاً میتوان از اینورترهایی با ظرفیت استاندارد استفاده کرد.
نمونهها:
- پمپ سانتریفیوژ (Centrifugal Pump)
- فن صنعتی (Industrial Fan)
- بلوئر (Blower)
دور موتور (Motor Speed یا RPM) چیست؟
دور موتور (Revolutions Per Minute – RPM) تعداد دفعات چرخش شفت موتور در مدت یک دقیقه را نشان میدهد. این پارامتر مستقیماً به فرکانس تغذیه و تعداد قطبهای موتور وابسته است.
برای مثال، در شبکه برق 50 هرتز:
- موتور دو قطب: حدود 3000 RPM
- موتور چهار قطب: حدود 1500 RPM
- موتور شش قطب: حدود 1000 RPM
- موتور هشت قطب: حدود 750 RPM
از آنجا که اینورتر با تغییر فرکانس خروجی، سرعت موتور را کنترل میکند، شناخت رابطه بین فرکانس، دور موتور و گشتاور برای انتخاب صحیح اینورتر ضروری است.
گشتاور و دور موتور چگونه روی انتخاب اینورتر تأثیر میگذارند؟
یکی از اشتباهات رایج این است که تصور شود دو موتور با توان یکسان، همیشه به اینورتر یکسانی نیاز دارند. در حالی که اگر یکی از موتورها برای راهاندازی یک پمپ سانتریفیوژ و دیگری برای نوار نقاله سنگین استفاده شود، شرایط کاملاً متفاوت خواهد بود.
برای بارهای با گشتاور ثابت، اینورتر باید بتواند در لحظه راهاندازی و همچنین در سرعتهای پایین، گشتاور کافی تولید کند. به همین دلیل، در بسیاری از این کاربردها انتخاب یک اینورتر با ظرفیت بالاتر یا مدلهای Heavy Duty (HD) توصیه میشود.
در مقابل، برای بارهای با گشتاور متغیر مانند فن و پمپ، معمولاً اینورترهای Normal Duty (ND) پاسخگوی نیاز سیستم هستند و نیازی به افزایش ظرفیت وجود ندارد.
بنابراین، انتخاب صحیح اینورتر تنها بر اساس توان موتور انجام نمیشود؛ بلکه باید گشتاور، دور موتور، نوع بار، جریان نامی و شرایط بهرهبرداری نیز بهصورت همزمان بررسی شوند تا عملکرد سیستم پایدار، ایمن و بهینه باشد.
فرمول توان ورودی و خروجی اینورتر
برای انتخاب صحیح اینورتر (Variable Frequency Drive – VFD)، تنها دانستن توان نامی موتور کافی نیست. در بسیاری از پروژههای صنعتی، بهویژه زمانی که مشخصات پلاک موتور در دسترس نیست، میتوان با استفاده از گشتاور (Torque) و دور موتور (Motor Speed یا RPM)، توان موردنیاز موتور را محاسبه و سپس اینورتر مناسب را انتخاب کرد.
در این بخش ابتدا رابطه بین گشتاور، دور موتور و توان را بررسی میکنیم، سپس نحوه محاسبه توان ورودی و خروجی اینورتر را توضیح میدهیم و در نهایت با استفاده از یک جدول کاربردی، روش انتخاب سایز مناسب اینورتر را آموزش خواهیم داد.

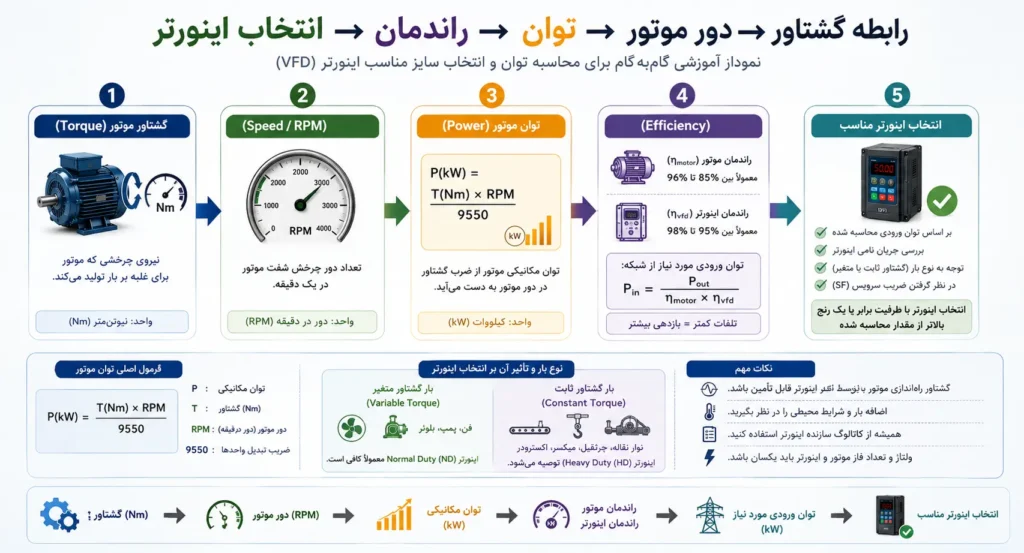

رابطه گشتاور، دور موتور و توان
در سیستمهای مکانیکی، توان خروجی موتور از حاصلضرب گشتاور در سرعت زاویهای به دست میآید. برای موتورهای الکتریکی، این رابطه معمولاً به شکل زیر نوشته میشود:
که در آن:
- P = توان مکانیکی موتور (Mechanical Power) بر حسب کیلووات (kW)
- T = گشتاور موتور (Torque) بر حسب نیوتنمتر (Nm)
- RPM = سرعت چرخش موتور (Revolutions Per Minute)
- 9550 = ضریب تبدیل واحدها
این فرمول یکی از پرکاربردترین روابط در طراحی سیستمهای محرکه الکتریکی است و به مهندسان کمک میکند تا حتی در صورت نبودن توان روی پلاک موتور، بتوانند مقدار تقریبی توان را محاسبه کنند.
فرمول توان ورودی و خروجی اینورتر
توانی که موتور روی محور خود تولید میکند، همان توان مکانیکی خروجی است؛ اما اینورتر برای تأمین این توان باید مقدار بیشتری انرژی الکتریکی از شبکه دریافت کند، زیرا بخشی از انرژی در موتور و اینورتر بهصورت تلفات از بین میرود.
به همین دلیل، رابطه توان ورودی اینورتر به صورت زیر بیان میشود:
که در آن:
- PInput = توان ورودی اینورتر
- PMotor = توان مکانیکی موتور
- ηMotor = راندمان موتور (Motor Efficiency)
- ηVFD = راندمان اینورتر (Inverter Efficiency)
بهعنوان مثال، اگر:
- توان موتور = 11 kW
- راندمان موتور = 92٪
- راندمان اینورتر = 97٪
باشد، توان موردنیاز اینورتر برابر است با:
بنابراین، انتخاب یک اینورتر 11 کیلووات ممکن است در برخی شرایط کاری کافی نباشد و استفاده از اینورتر 15 کیلووات گزینه مطمئنتری باشد؛ بهویژه در بارهای سنگین و راهاندازیهای مکرر.
نقش راندمان و ضریب سرویس در انتخاب اینورتر
در پروژههای حرفهای، تنها محاسبه توان کافی نیست و معمولاً دو پارامتر مهم دیگر نیز بررسی میشوند:
🔹 راندمان موتور (Motor Efficiency)
راندمان موتور نشان میدهد چه مقدار از انرژی الکتریکی دریافتی به توان مکانیکی تبدیل میشود. هرچه راندمان کمتر باشد، اینورتر باید انرژی بیشتری تأمین کند.
🔹 ضریب سرویس (Service Factor)
Service Factor (SF) نشاندهنده توانایی موتور در تحمل بار بیشتر از مقدار نامی برای مدت محدود است.
برای مثال:
- SF = 1.0
- SF = 1.15
- SF = 1.25
در کاربردهایی مانند:
- نوار نقاله
- جرثقیل
- میکسر
- کمپرسور
معمولاً توصیه میشود ضریب سرویس نیز در انتخاب اینورتر لحاظ شود تا سیستم در شرایط اضافهبار عملکرد پایدارتری داشته باشد.
جدول انتخاب اینورتر براساس توان موتور
در جدول زیر، سایز تقریبی اینورتر بر اساس توان موتور سهفاز در ولتاژ 400 ولت نمایش داده شده است.
توان موتور (kW) | جریان تقریبی (A) | سایز پیشنهادی اینورتر |
0.75 | 2.2 | 0.75 kW |
1.5 | 3.8 | 1.5 kW |
2.2 | 5.5 | 2.2 kW |
4 | 8.5 | 4 kW |
5.5 | 11 | 5.5 kW |
7.5 | 15 | 7.5 kW |
11 | 22 | 11 kW |
15 | 30 | 15 kW |
18.5 | 37 | 18.5 kW |
22 | 45 | 22 kW |
30 | 60 | 30 kW |
37 | 75 | 37 kW |
نکته: این جدول برای انتخاب اولیه مناسب است. در پروژههای صنعتی، مشخصات پلاک موتور، جریان نامی، نوع بار و کاتالوگ سازنده اینورتر باید ملاک نهایی انتخاب باشند.
نحوه انتخاب اینورتر براساس گشتاور
پس از محاسبه توان موتور از طریق گشتاور و دور موتور، مقدار بهدستآمده را با جدول انتخاب اینورتر مقایسه کنید. اگر موتور در گروه بارهای با گشتاور ثابت (Constant Torque) قرار دارد، معمولاً توصیه میشود اینورتری با ظرفیت یک رنج بالاتر یا از نوع Heavy Duty (HD) انتخاب شود. اما در بارهای با گشتاور متغیر (Variable Torque) مانند پمپها و فنها، اغلب انتخاب اینورتر همظرفیت با توان موتور کافی خواهد بود.

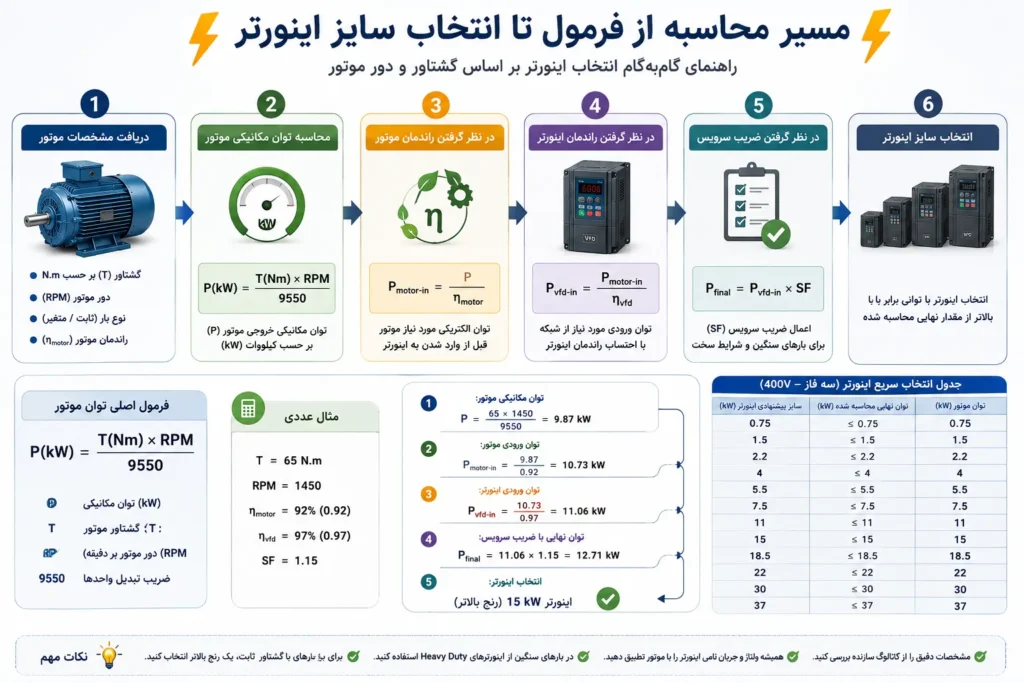

مثال عملی محاسبه توان اینورتر براساس گشتاور و دور موتور
پس از آشنایی با رابطه گشتاور (Torque)، دور موتور (RPM) و توان (Power)، اکنون یک مثال واقعی را بهصورت مرحلهبهمرحله بررسی میکنیم تا نحوه انتخاب اینورتر برای یک موتور سهفاز کاملاً مشخص شود.
فرض کنید قرار است برای یک نوار نقاله صنعتی (Conveyor) اینورتر مناسب انتخاب کنیم و اطلاعات زیر در اختیار ما قرار دارد:
مشخصات موتور
پارامتر | مقدار |
گشتاور موتور | 65 Nm |
سرعت موتور | 1450 RPM |
راندمان موتور | 92٪ |
راندمان اینورتر | 97٪ |
نوع بار | گشتاور ثابت (Constant Torque) |
مرحله اول: محاسبه توان مکانیکی موتور
از فرمول زیر استفاده میکنیم:
اعداد مسئله را جایگذاری میکنیم:
بنابراین توان مکانیکی موتور تقریباً برابر با 9.9 کیلووات است.
مرحله دوم: محاسبه توان موردنیاز اینورتر
حال راندمان موتور و راندمان اینورتر را نیز در نظر میگیریم:
این عدد نشان میدهد که اینورتر باید بتواند حداقل حدود 11 کیلووات توان را تأمین کند.
مرحله سوم: انتخاب سایز مناسب اینورتر
در نگاه اول ممکن است تصور شود اینورتر 11 کیلووات انتخاب مناسبی است، اما هنوز یک نکته مهم باقی مانده است.
این موتور یک نوار نقاله را راهاندازی میکند و نوار نقاله جزء بارهای با گشتاور ثابت محسوب میشود. در این نوع کاربردها، هنگام استارت یا افزایش ناگهانی بار، موتور به گشتاور بیشتری نیاز دارد.
به همین دلیل، در بسیاری از پروژههای صنعتی توصیه میشود بهجای انتخاب اینورتر همظرفیت، از یک رنج بالاتر یا از مدلهای Heavy Duty (HD) استفاده شود.
نتیجه انتخاب
گزینه | وضعیت |
اینورتر 11 kW | قابل استفاده در شرایط عادی |
اینورتر 15 kW Heavy Duty | انتخاب مطمئنتر برای کار مداوم و بارهای سنگین |
چرا اینورتر 15 کیلووات انتخاب بهتری است؟
انتخاب اینورتر با ظرفیت کمی بالاتر، مزایای زیر را به همراه دارد:
- کاهش فشار روی مدار قدرت اینورتر
- افزایش طول عمر تجهیزات
- تحمل بهتر جریانهای لحظهای راهاندازی
- کاهش احتمال بروز خطاهای اضافهبار (Overload)
- عملکرد پایدارتر در شرایط کاری سنگین
- افزایش قابلیت اطمینان سیستم در بهرهبرداری طولانیمدت
البته این به معنای بزرگ انتخاب کردن همیشگی اینورتر نیست. افزایش ظرفیت باید بر اساس توصیه سازنده، نوع بار و شرایط واقعی بهرهبرداری انجام شود، زیرا انتخاب بیش از حد بزرگ نیز میتواند باعث افزایش هزینه و کاهش دقت کنترل موتور شود.
جمعبندی مثال عملی
در این مثال مشاهده کردیم که با دانستن تنها گشتاور (65 Nm) و دور موتور (1450 RPM) میتوان ابتدا توان مکانیکی موتور را محاسبه کرد و سپس با در نظر گرفتن راندمان موتور و راندمان اینورتر، ظرفیت مناسب اینورتر را به دست آورد. همچنین مشخص شد که در کاربردهای با گشتاور ثابت مانند نوار نقاله، صرفاً محاسبه توان کافی نیست و نوع بار نیز نقش مهمی در انتخاب نهایی اینورتر دارد. به همین دلیل، مهندسان برق در پروژههای صنعتی علاوه بر محاسبات تئوری، همیشه شرایط واقعی بهرهبرداری، جریان راهاندازی و توصیههای سازنده را نیز در نظر میگیرند تا سیستم با حداکثر راندمان و کمترین احتمال خرابی کار کند.
❓ سوالات متداول
برای محاسبه توان موتور از رابطه P=(T×RPM)/9550 استفاده میشود. در این فرمول، گشتاور بر حسب نیوتنمتر (Nm) و سرعت بر حسب دور بر دقیقه (RPM) وارد شده و توان مکانیکی موتور بر حسب کیلووات به دست میآید. سپس با در نظر گرفتن راندمان موتور و راندمان اینورتر میتوان سایز مناسب اینورتر را انتخاب کرد.
خیر. علاوه بر توان موتور، باید پارامترهایی مانند گشتاور، دور موتور، جریان نامی، نوع بار (گشتاور ثابت یا متغیر)، ولتاژ تغذیه و شرایط بهرهبرداری نیز بررسی شوند. در بسیاری از کاربردهای صنعتی، این عوامل تأثیر بیشتری نسبت به توان نامی موتور دارند.
در بارهای با گشتاور ثابت مانند نوار نقاله، میکسر، اکسترودر و جرثقیل، معمولاً استفاده از اینورترهای Heavy Duty (HD) یا انتخاب یک رنج بالاتر از توان محاسبهشده توصیه میشود تا سیستم بتواند جریان راهاندازی و اضافهبارهای لحظهای را بهخوبی تحمل کند.
در صورت نبود اطلاعات پلاک موتور، میتوان با استفاده از گشتاور، دور موتور و فرمول محاسبه توان، توان تقریبی موتور را به دست آورد. سپس با مراجعه به جدول انتخاب اینورتر و در نظر گرفتن نوع بار، مناسبترین ظرفیت اینورتر را انتخاب کرد.
به دلیل وجود تلفات انرژی، توان ورودی اینورتر همیشه از توان مکانیکی خروجی موتور بیشتر است. در نظر گرفتن راندمان موتور و راندمان اینورتر باعث میشود ظرفیت واقعی اینورتر بهدرستی انتخاب شده و از بروز اضافهبار، افت راندمان و کاهش عمر تجهیزات جلوگیری شود.
جمعبندی
انتخاب صحیح اینورتر (Variable Frequency Drive – VFD) تنها به تطبیق توان نامی موتور محدود نمیشود، بلکه پارامترهایی مانند گشتاور (Torque)، دور موتور (RPM)، راندمان موتور، راندمان اینورتر و نوع بار نیز نقش مهمی در تعیین ظرفیت مناسب اینورتر دارند. در این مقاله ابتدا با مفاهیم پایه گشتاور و دور موتور آشنا شدیم، سپس رابطه آنها با توان موتور را بررسی کردیم و فرمولهای محاسبه توان ورودی و خروجی اینورتر را بهصورت گامبهگام توضیح دادیم. همچنین با یک مثال عملی مشاهده کردیم که چگونه میتوان تنها با داشتن گشتاور و دور موتور، توان موردنیاز موتور را محاسبه و اینورتر مناسب را انتخاب کرد.
نکته مهم این است که بارهای با گشتاور ثابت مانند نوار نقاله، میکسر و جرثقیل معمولاً به اینورترهایی با قابلیت تحمل اضافهبار بیشتر یا مدلهای Heavy Duty (HD) نیاز دارند، در حالی که برای بارهای با گشتاور متغیر مانند فنها و پمپهای سانتریفیوژ، اینورترهای Normal Duty (ND) در اغلب موارد انتخاب مناسبی هستند. بنابراین، انتخاب اینورتر باید علاوه بر محاسبات تئوری، بر اساس مشخصات پلاک موتور، شرایط بهرهبرداری، جریان نامی و توصیههای سازنده انجام شود.
در نهایت، اگر قصد خرید یا انتخاب اینورتر برای یک پروژه صنعتی را دارید، توصیه میشود قبل از تصمیمگیری نهایی، کاتالوگ فنی اینورتر و موتور را بررسی کرده و از جداول انتخاب سازندگان معتبر استفاده کنید. این کار علاوه بر افزایش راندمان و کاهش مصرف انرژی، از بروز خطاهای اضافهبار، کاهش عمر تجهیزات و توقفهای ناخواسته در خط تولید جلوگیری خواهد کرد.
