مقدمه
انتخاب کنتاکتور (Contactor) مناسب، یکی از مهمترین مراحل طراحی مدار فرمان (Control Circuit) و مدار قدرت (Power Circuit) برای راهاندازی موتورهای سهفاز است. بسیاری از خرابیهای تجهیزات برق صنعتی، از عملکرد نادرست کنتاکتورها گرفته تا افزایش استهلاک موتور و حتی توقف خط تولید، ناشی از انتخاب اشتباه ظرفیت یا رده کاری کنتاکتور هستند. تصور اینکه تنها دانستن توان موتور برای انتخاب کنتاکتور کافی است، یکی از رایجترین اشتباهات در پروژههای برق صنعتی است؛ در حالی که عواملی مانند جریان نامی موتور، ولتاژ کاری، کلاس کاری کنتاکتور (AC-3 یا AC-4)، نوع بار، شرایط محیطی و تعداد دفعات قطع و وصل نیز نقش تعیینکنندهای دارند.
در این مقاله از نوین فاز بهصورت کاملاً تخصصی و کاربردی، مراحل انتخاب کنتاکتور مناسب برای موتورهای سهفاز را بررسی میکنیم. ابتدا فرمول محاسبه جریان موتور را معرفی خواهیم کرد، سپس با رنج کنتاکتورهای موجود در بازار آشنا میشویم و جدول آمپر تا توان را ارائه میدهیم. همچنین روش انتخاب کنتاکتور برای برندهای پرکاربرد مانند اشنایدر (Schneider Electric) و هیوندای (Hyundai Electric)، معرفی نرمافزارهای تخصصی انتخاب تجهیزات موتور و اشتباهات رایج در انتخاب کنتاکتور را نیز بررسی خواهیم کرد تا بتوانید با اطمینان، مناسبترین کنتاکتور را برای پروژه خود انتخاب کنید.

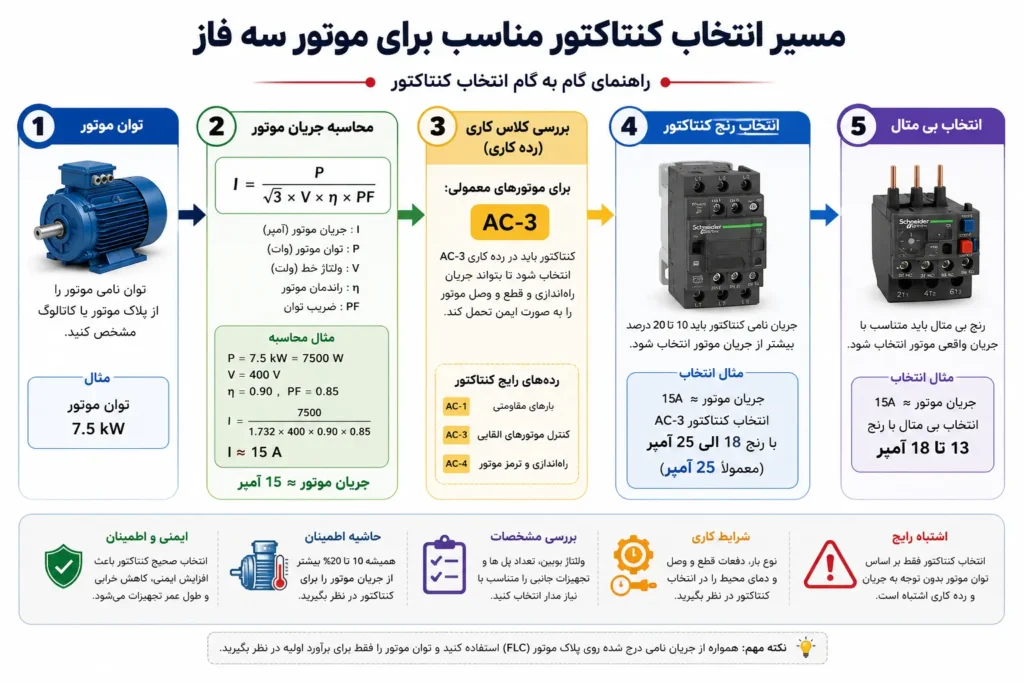

بخش اول: فرمول انتخاب کنتاکتور برای موتور چیست؟
انتخاب صحیح کنتاکتور (Contactor) بر اساس توان موتور انجام نمیشود؛ بلکه جریان نامی موتور (Full Load Current یا FLC) مهمترین معیار انتخاب است. توان موتور تنها یک نقطه شروع برای محاسبه جریان محسوب میشود و پس از محاسبه جریان، باید کنتاکتوری انتخاب شود که بتواند در شرایط کاری واقعی، موتور را بهصورت ایمن و مطمئن قطع و وصل کند.
به همین دلیل، تمامی شرکتهای معتبر تولیدکننده تجهیزات برق صنعتی مانند Schneider Electric، Siemens، ABB، Hyundai Electric و LS Electric نیز انتخاب کنتاکتور را بر اساس جریان کاری موتور انجام میدهند، نه صرفاً توان موتور.
فرمول محاسبه جریان موتور سه فاز (Three Phase Motor Current)
برای انتخاب کنتاکتور، ابتدا باید جریان نامی موتور محاسبه یا از روی پلاک موتور استخراج شود. در صورتی که اطلاعات پلاک موتور در دسترس نباشد، میتوان از رابطه زیر استفاده کرد:
که در آن:
- I = جریان موتور (آمپر)
- P = توان موتور (وات)
- V = ولتاژ خط (ولت)
- η (Efficiency) = راندمان موتور
- PF (Power Factor) = ضریب توان موتور
در شبکه سهفاز 400 ولت که در اغلب واحدهای صنعتی ایران استفاده میشود، این فرمول مبنای محاسبه جریان نامی موتور است.
نکته: اگر پلاک موتور در دسترس باشد، همواره مقدار Full Load Current (FLC) درجشده روی پلاک، نسبت به مقدار محاسباتی ارجحیت دارد.
انتخاب کنتاکتور بر اساس جریان موتور
پس از مشخص شدن جریان موتور، نباید دقیقاً همان مقدار جریان را برای کنتاکتور انتخاب کرد. در عمل، کنتاکتور باید دارای ظرفیت بیشتری نسبت به جریان نامی موتور باشد تا بتواند جریانهای لحظهای راهاندازی، افزایش دمای محیط و شرایط کاری طولانیمدت را بدون آسیب تحمل کند.
بهطور معمول برای بارهای موتوری با رده کاری AC-3، ظرفیت کنتاکتور حدود ۱۰ تا ۲۰ درصد بیشتر از جریان نامی موتور در نظر گرفته میشود.
به عنوان مثال:
- اگر جریان موتور 18 آمپر باشد، استفاده از کنتاکتور 18 آمپری انتخاب مناسبی نیست.
- در این شرایط معمولاً یک کنتاکتور AC-3 با جریان نامی 25 آمپر انتخاب میشود تا حاشیه اطمینان مناسبی برای عملکرد مدار وجود داشته باشد.
این روش علاوه بر افزایش طول عمر کنتاکتور، از چسبیدن کنتاکتها، افزایش دمای بیش از حد و استهلاک زودهنگام تجهیزات نیز جلوگیری میکند.
مثال عملی انتخاب کنتاکتور برای یک موتور سه فاز
فرض کنید مشخصات یک موتور به صورت زیر باشد:
- توان موتور: 7.5 kW
- ولتاژ: 400 V
- ضریب توان: 0.85
- راندمان: 0.90
جریان نامی این موتور تقریباً برابر 15 آمپر خواهد بود.
در این حالت، انتخاب صحیح تجهیزات به صورت زیر است:
- ✅ جریان موتور: حدود 15 A
- ✅ رده کاری کنتاکتور: AC-3
- ✅ جریان نامی مناسب کنتاکتور: 18 تا 25 آمپر
- ✅ بیمتال (Thermal Overload Relay): متناسب با جریان واقعی موتور (مثلاً رنج 13 تا 18 آمپر)
این انتخاب باعث میشود کنتاکتور بدون قرار گرفتن در مرز ظرفیت نامی خود، عملکرد مطمئن و طول عمر بیشتری داشته باشد.
آیا همیشه توان موتور برای انتخاب کنتاکتور کافی است؟
خیر. این یکی از رایجترین اشتباهات در انتخاب تجهیزات برق صنعتی است. دو موتور با توان یکسان ممکن است به دلیل تفاوت در راندمان، ضریب توان، ولتاژ کاری یا شرایط بهرهبرداری، جریانهای نامی متفاوتی داشته باشند. به همین دلیل، مهندسان برق و تولیدکنندگان معتبر تجهیزات صنعتی، جریان نامی موتور (FLC) را معیار اصلی انتخاب کنتاکتور قرار میدهند و توان موتور را تنها بهعنوان یک شاخص اولیه در نظر میگیرند.
💡 نکته کاربردی: اگر بین دو رنج استاندارد کنتاکتور مردد هستید، معمولاً انتخاب رنج بالاتر (در صورتی که با مشخصات مدار و توصیه سازنده مطابقت داشته باشد) گزینه مطمئنتری است؛ اما انتخاب بیش از حد بزرگ نیز توصیه نمیشود، زیرا میتواند هزینه پروژه را افزایش داده و در برخی کاربردها بر عملکرد حفاظتی و هماهنگی تجهیزات اثر منفی بگذارد.
بخش دوم: عوامل مؤثر در انتخاب کنتاکتور مناسب
اگرچه بسیاری از برقکاران و تکنسینها، کنتاکتور را تنها بر اساس توان موتور انتخاب میکنند، اما در پروژههای حرفهای این روش بهتنهایی کافی نیست. تولیدکنندگان معتبر مانند Schneider Electric، Siemens، ABB، Hyundai Electric و LS Electric نیز در کاتالوگهای فنی خود تأکید میکنند که انتخاب کنتاکتور باید بر اساس مجموعهای از پارامترهای الکتریکی و شرایط بهرهبرداری انجام شود.
در ادامه مهمترین عوامل مؤثر در انتخاب کنتاکتور مناسب برای موتورهای سهفاز را بررسی میکنیم.

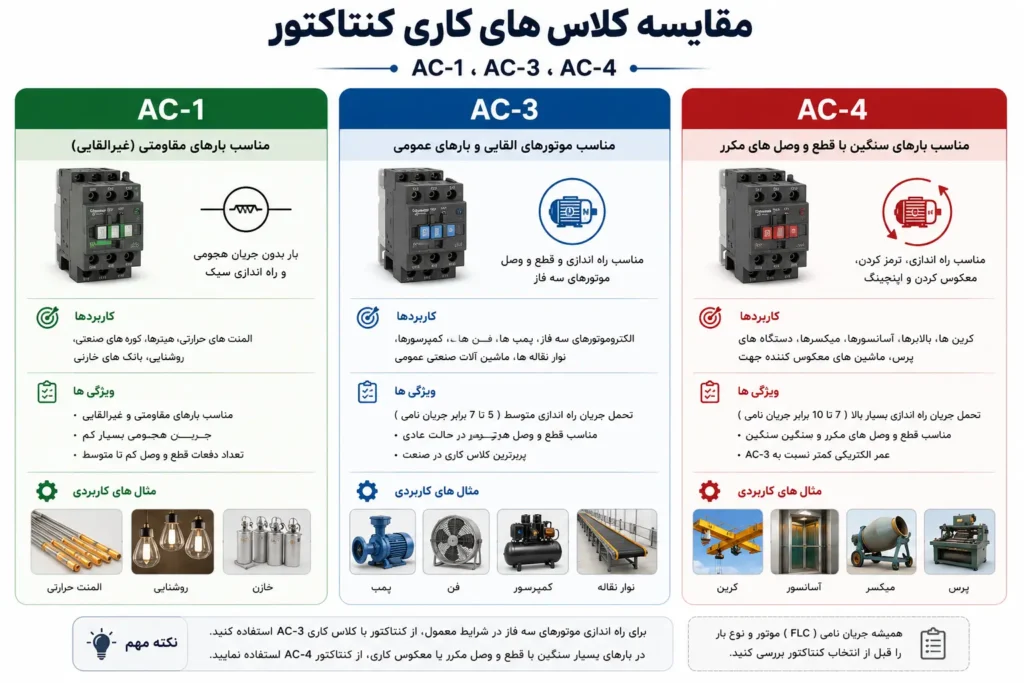

کلاس کاری کنتاکتور (Utilization Category)
یکی از مهمترین مشخصات هر کنتاکتور، کلاس کاری (Utilization Category) آن است. این مشخصه نشان میدهد کنتاکتور برای چه نوع باری طراحی شده و توانایی قطع و وصل چه میزان جریان را دارد.
AC-1
کنتاکتورهای AC-1 برای بارهای مقاومتی (Resistive Load) مانند المنتهای گرمایشی، هیترها و بارهایی که جریان راهاندازی قابلتوجهی ندارند استفاده میشوند.
ویژگیها:
- مناسب بارهای غیرالقایی
- جریان هجومی بسیار کم
- مناسب سیستمهای گرمایشی
AC-3
رده AC-3 متداولترین کلاس کاری در صنعت است و تقریباً تمام موتورهای القایی سهفاز در این دسته قرار میگیرند.
این کنتاکتورها برای شرایطی طراحی شدهاند که موتور در لحظه راهاندازی جریان بالایی میکشد و پس از رسیدن به سرعت نامی، جریان کاهش پیدا میکند.
موارد استفاده:
- الکتروموتور سهفاز
- پمپها
- فنها
- کمپرسورها
- نوار نقالهها
- ماشینآلات صنعتی
نکته مهم: اگر هدف شما انتخاب کنتاکتور برای موتور سهفاز باشد، در اغلب پروژهها باید به سراغ کنتاکتور با رده کاری AC-3 بروید.
AC-4
رده AC-4 برای شرایط کاری بسیار سنگین طراحی شده است؛ یعنی زمانی که موتور بهطور مداوم تحت فرمانهای استارت، توقف، معکوس کردن جهت چرخش (Plugging)، اینچینگ (Inching) یا Jogging قرار میگیرد.
در این شرایط، کنتاکتور باید بتواند جریانهای بسیار بالاتر و قطع و وصلهای مکرر را تحمل کند؛ به همین دلیل عمر الکتریکی آن نسبت به AC-3 کمتر است و معمولاً از کنتاکتورهای با ظرفیت بالاتر استفاده میشود.
نوع بار (Load Type)
نوع بار مکانیکی تأثیر مستقیمی بر انتخاب کنتاکتور دارد. دو موتور با توان یکسان ممکن است به دلیل تفاوت در نوع بار، به کنتاکتورهای متفاوتی نیاز داشته باشند.
به عنوان مثال:
- فنهای سانتریفیوژ معمولاً راهاندازی سبکتری دارند.
- پمپهای سانتریفیوژ جریان راهاندازی متوسطی ایجاد میکنند.
- کمپرسورها به دلیل گشتاور راهاندازی بالا، شرایط سختتری برای کنتاکتور ایجاد میکنند.
- نوار نقالههای سنگین نیز معمولاً در لحظه استارت تحت بار هستند و جریان بیشتری از مدار دریافت میکنند.
به همین دلیل، در پروژههای صنعتی علاوه بر توان موتور، نوع بار نیز باید بررسی شود.
ولتاژ کاری موتور و ولتاژ بوبین کنتاکتور
یکی از اشتباهات رایج، انتخاب کنتاکتور با بوبین (Coil) نامناسب است.
در عمل باید دو ولتاژ مختلف بررسی شود:
- ولتاژ مدار قدرت (مثلاً 400 ولت سهفاز)
- ولتاژ بوبین کنتاکتور (مانند 24V AC، 24V DC، 110V AC، 220V AC یا 230V AC)
همیشه ولتاژ بوبین باید با ولتاژ مدار فرمان مطابقت داشته باشد؛ در غیر این صورت، کنتاکتور بهدرستی عمل نخواهد کرد یا ممکن است بوبین آن آسیب ببیند.
تعداد دفعات قطع و وصل (Switching Frequency)
هرچه تعداد استارت و استاپ موتور در طول شبانهروز بیشتر باشد، فشار بیشتری به کنتاکتور وارد میشود.
بهعنوان نمونه:
- یک فن تهویه ممکن است تنها چند بار در روز روشن و خاموش شود.
- اما در خطوط تولید، برخی موتورها صدها بار در ساعت استارت میشوند.
در چنین شرایطی باید کنتاکتوری انتخاب شود که از نظر عمر مکانیکی (Mechanical Life) و عمر الکتریکی (Electrical Life) برای تعداد دفعات قطع و وصل مورد نیاز مناسب باشد.
شرایط محیطی نصب
محیط نصب نیز در انتخاب کنتاکتور نقش مهمی دارد. عواملی مانند:
- دمای محیط
- رطوبت
- گردوغبار
- ارتفاع از سطح دریا
- وجود مواد خورنده یا بخارات شیمیایی
میتوانند بر ظرفیت واقعی کنتاکتور و طول عمر آن تأثیر بگذارند. در محیطهای صنعتی سخت، معمولاً لازم است از تجهیزات با درجه حفاظت مناسب و ظرفیت بالاتر استفاده شود.
جمعبندی این بخش
برای انتخاب صحیح یک کنتاکتور، تنها دانستن توان موتور کافی نیست. یک انتخاب حرفهای زمانی انجام میشود که جریان نامی موتور، کلاس کاری (بهویژه AC-3)، نوع بار، ولتاژ بوبین، تعداد دفعات قطع و وصل و شرایط محیطی همگی بهصورت همزمان بررسی شوند. رعایت این نکات علاوه بر افزایش عمر تجهیزات، از بروز خطاهای عملکردی و توقفهای ناخواسته در سیستم جلوگیری میکند.
بخش سوم: رنج کنتاکتورهای سه فاز موجود در بازار
پس از آشنایی با اصول انتخاب کنتاکتور، نوبت به بررسی رنج جریان کنتاکتورهای سهفاز میرسد. تقریباً تمام تولیدکنندگان معتبر مانند Schneider Electric، Siemens، ABB، LS Electric، Hyundai Electric و Chint کنتاکتورهای خود را در رنجهای استانداردی تولید میکنند تا بتوان از آنها برای موتورهایی با توان و جریانهای مختلف استفاده کرد.
در بازار ایران نیز رایجترین کنتاکتورها معمولاً از ۹ آمپر تا ۸۰۰ آمپر عرضه میشوند و هر رنج برای کاربردهای مشخصی در نظر گرفته شده است. هرچه توان موتور و جریان نامی آن افزایش یابد، باید از کنتاکتوری با ظرفیت بالاتر و قدرت قطع و وصل مناسبتر استفاده شود.
نکته مهم این است که عدد درجشده روی کنتاکتور همیشه به معنی جریان مجاز برای همه نوع بار نیست. برای موتورهای سهفاز، معیار اصلی جریان نامی در رده کاری AC-3 است؛ بنابراین هنگام مطالعه کاتالوگ، باید به ستون AC-3 توجه ویژهای داشته باشید.
رایجترین رنجهای کنتاکتور سهفاز
در پروژههای صنعتی، معمولاً با رنجهای زیر روبهرو خواهید شد:
- 9 آمپر: موتورهای کوچک، فنها و پمپهای سبک
- 12 آمپر: الکتروموتورهای تا حدود 5.5 کیلووات
- 18 آمپر: موتورهای 7.5 کیلووات
- 25 آمپر: پمپها، کمپرسورها و موتورهای 11 کیلووات
- 32 آمپر: ماشینآلات صنعتی سبک
- 40 آمپر: موتورهای 18.5 کیلووات
- 50 آمپر: تجهیزات صنعتی متوسط
- 65 آمپر: خطوط تولید و موتورهای پرقدرت
- 80 تا 95 آمپر: موتورهای صنعتی بزرگ
- 115 تا 150 آمپر: تابلوهای توزیع و موتورهای سنگین
- 185 تا 265 آمپر: صنایع بزرگ
- 300 آمپر به بالا: نیروگاهها، معادن، صنایع فولاد، پتروشیمی و خطوط تولید سنگین
نکته فنی: ممکن است دو برند مختلف برای یک موتور مشخص، کنتاکتورهایی با آمپر نامی متفاوت پیشنهاد دهند. علت این موضوع تفاوت در طراحی، استانداردهای آزمون، کلاس کاری (AC-3 یا AC-4) و شرایط بهرهبرداری است؛ بنابراین همیشه جدول انتخاب همان برند را بررسی کنید.
برندهای پرکاربرد کنتاکتور در بازار ایران
در حال حاضر، برندهای زیر بیشترین سهم را در پروژههای برق صنعتی ایران دارند:
- Schneider Electric (اشنایدر الکتریک)
- Hyundai Electric (هیوندای الکتریک)
- LS Electric (الاس الکتریک)
- Siemens (زیمنس)
- ABB
- Chint (چینت)
هر یک از این برندها، کاتالوگ اختصاصی برای انتخاب کنتاکتور بر اساس توان موتور، جریان نامی و کلاس کاری AC-3 ارائه میکنند که در بخش «جدول انتخاب کنتاکتور» به آنها خواهیم پرداخت.

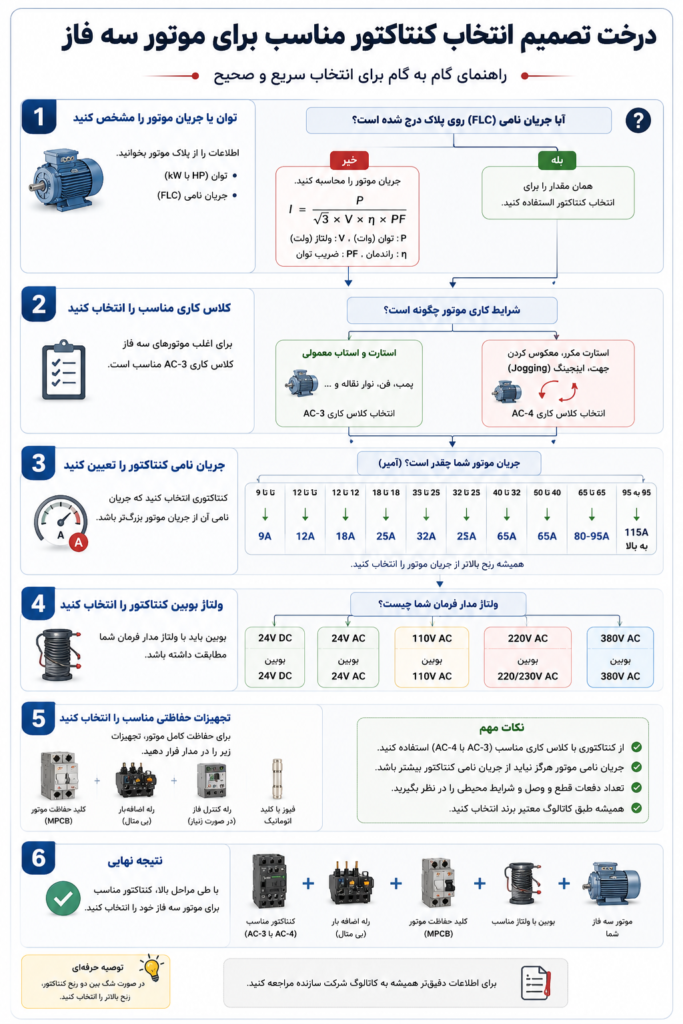

بخش چهارم: انتخاب کنتاکتور برای موتور سه فاز
پس از آشنایی با فرمول محاسبه جریان، کلاس کاری کنتاکتورها و رنجهای موجود در بازار، اکنون میتوان کنتاکتور مناسب را با دقت بیشتری انتخاب کرد. در یک انتخاب حرفهای، جریان نامی موتور (Full Load Current) مهمترین معیار است و توان موتور تنها بهعنوان یک شاخص اولیه مورد استفاده قرار میگیرد.
برای انتخاب صحیح کنتاکتور، توصیه میشود مراحل زیر را بهترتیب انجام دهید.
مرحله اول: مشخصات پلاک موتور را بررسی کنید
اولین قدم، مطالعه پلاک موتور (Motor Nameplate) است. اطلاعات درجشده روی پلاک، مبنای اصلی انتخاب تجهیزات حفاظتی و کنترلی محسوب میشود.
مهمترین اطلاعات موردنیاز عبارتاند از:
- توان موتور (kW یا HP)
- ولتاژ نامی (Rated Voltage)
- جریان نامی (Rated Current یا FLC)
- فرکانس (50Hz یا 60Hz)
- ضریب توان (Power Factor)
- راندمان (Efficiency)
نکته: اگر مقدار جریان نامی (FLC) روی پلاک درج شده باشد، همان مقدار باید مبنای انتخاب کنتاکتور قرار گیرد و نیازی به محاسبه مجدد نیست.
مرحله دوم: کلاس کاری مناسب را انتخاب کنید
پس از مشخص شدن جریان موتور، باید کلاس کاری کنتاکتور انتخاب شود.
برای اغلب موتورهای سهفاز مورد استفاده در صنایع، رده کاری AC-3 مناسبترین گزینه است؛ زیرا این دسته از کنتاکتورها برای راهاندازی و قطع موتورهای قفس سنجابی طراحی شدهاند.
اگر موتور در شرایطی مانند Jogging، Inching یا تغییر جهت مکرر کار میکند، باید از کنتاکتورهای AC-4 استفاده شود.
مرحله سوم: جریان نامی کنتاکتور را تعیین کنید
پس از مشخص شدن جریان موتور، باید نزدیکترین رنج استاندارد کنتاکتور که از جریان موتور بزرگتر است انتخاب شود.
به عنوان مثال:
جریان موتور | کنتاکتور پیشنهادی |
8 آمپر | 9 آمپر |
15 آمپر | 18 آمپر |
22 آمپر | 25 آمپر |
30 آمپر | 32 آمپر |
37 آمپر | 40 آمپر |
48 آمپر | 50 آمپر |
این روش باعث میشود کنتاکتور در شرایط عادی در محدوده ایمن خود کار کند و طول عمر آن افزایش یابد.
مرحله چهارم: ولتاژ بوبین کنتاکتور را بررسی کنید
یکی از اشتباهات رایج در پروژههای برق صنعتی، انتخاب بوبین با ولتاژ نامناسب است.
برای مثال:
- مدار فرمان 24V DC → بوبین 24V DC
- مدار فرمان 24V AC → بوبین 24V AC
- مدار فرمان 220V AC → بوبین 220 یا 230V AC
- مدار فرمان 110V AC → بوبین 110V AC
عدم تطابق ولتاژ بوبین با مدار فرمان میتواند باعث عملکرد نادرست یا حتی سوختن بوبین شود.
مرحله پنجم: هماهنگی کنتاکتور با تجهیزات حفاظتی
کنتاکتور بهتنهایی وظیفه حفاظت از موتور را بر عهده ندارد؛ بنابراین باید با تجهیزات حفاظتی مناسب هماهنگ شود.
در یک مدار استاندارد، معمولاً تجهیزات زیر در کنار کنتاکتور استفاده میشوند:
- کلید حفاظت موتور (Motor Protection Circuit Breaker – MPCB)
- رله اضافهبار (Thermal Overload Relay)
- فیوز یا کلید اتوماتیک مناسب
- رله کنترل فاز (در صورت نیاز)
هماهنگی صحیح این تجهیزات، علاوه بر افزایش ایمنی، از آسیب دیدن موتور و تجهیزات تابلو برق جلوگیری میکند.
مثال عملی انتخاب کنتاکتور
فرض کنید یک موتور سهفاز با مشخصات زیر در اختیار دارید:
- توان: 15 کیلووات
- ولتاژ: 400 ولت
- جریان نامی: 29 آمپر
- کاربرد: پمپ سانتریفیوژ
در این پروژه، انتخاب مناسب به شکل زیر خواهد بود:
- ✅ کلاس کاری: AC-3
- ✅ کنتاکتور: 32 آمپر
- ✅ بیمتال: 24 تا 32 آمپر
- ✅ بوبین: متناسب با ولتاژ مدار فرمان (مثلاً 220V AC)
- ✅ کلید حفاظت موتور: متناسب با جریان نامی موتور
این ترکیب، یک انتخاب استاندارد و قابلاطمینان برای اغلب کاربردهای صنعتی مشابه محسوب میشود.
بخش پنجم: جدول انتخاب کنتاکتور برای موتور سه فاز
پس از محاسبه جریان نامی موتور و آشنایی با کلاسهای کاری کنتاکتور، سادهترین روش انتخاب تجهیزات استفاده از جدول انتخاب کنتاکتور (Contactor Selection Table) است. این جداول توسط تولیدکنندگان معتبر بر اساس استاندارد IEC 60947-4-1 تهیه شدهاند و نشان میدهند هر رنج کنتاکتور برای چه توان و جریانی مناسب است.
البته باید توجه داشت که مقادیر جدول، بر پایه شرایط استاندارد شامل ولتاژ 400 ولت، فرکانس 50 هرتز، کلاس کاری AC-3 و موتورهای قفس سنجابی ارائه میشوند. در پروژههایی با شرایط خاص مانند ارتفاع زیاد از سطح دریا، دمای محیط بالا یا بارهای سنگین، ممکن است نیاز به انتخاب رنج بالاتر وجود داشته باشد.
جدول انتخاب کنتاکتور برای موتور سهفاز
جدول زیر یک راهنمای عمومی برای انتخاب کنتاکتور بر اساس توان و جریان موتورهای سهفاز است.
توان موتور (kW) | جریان تقریبی (A) | کنتاکتور پیشنهادی (AC-3) |
0.75 | 2 | 9A |
1.5 | 3.5 | 9A |
2.2 | 5 | 9A |
4 | 8 | 9A |
5.5 | 11 | 12A |
7.5 | 15 | 18A |
11 | 22 | 25A |
15 | 29 | 32A |
18.5 | 34 | 40A |
22 | 42 | 50A |
30 | 58 | 65A |
37 | 72 | 80A |
45 | 85 | 95A |
55 | 105 | 115A |
75 | 140 | 150A |
جدول انتخاب کنتاکتور اشنایدر (Schneider Electric)
شرکت Schneider Electric یکی از معتبرترین تولیدکنندگان تجهیزات برق صنعتی در جهان است و سری TeSys D آن از پرکاربردترین کنتاکتورها در پروژههای صنعتی ایران محسوب میشود.
در این سری، مدلهای زیر بیشترین کاربرد را دارند:
مدل اشنایدر | جریان AC-3 | توان موتور در 400V |
LC1D09 | 9A | 4 kW |
LC1D12 | 12A | 5.5 kW |
LC1D18 | 18A | 7.5 kW |
LC1D25 | 25A | 11 kW |
LC1D32 | 32A | 15 kW |
LC1D40A | 40A | 18.5 kW |
LC1D50A | 50A | 22 kW |
LC1D65A | 65A | 30 kW |
LC1D80 | 80A | 37 kW |
LC1D95 | 95A | 45 kW |
جدول انتخاب کنتاکتور هیوندای (Hyundai Electric)
کنتاکتورهای Hyundai Electric نیز به دلیل کیفیت مناسب و قیمت رقابتی، در تابلوهای برق صنعتی ایران کاربرد گستردهای دارند. سری HGC این برند برای راهاندازی موتورهای سهفاز طراحی شده است.
مدل هیوندای | جریان AC-3 | توان موتور در 400V |
HGC 9 | 9A | 4 kW |
HGC 12 | 12A | 5.5 kW |
HGC 18 | 18A | 7.5 kW |
HGC 25 | 25A | 11 kW |
HGC 32 | 32A | 15 kW |
HGC 40 | 40A | 18.5 kW |
HGC 50 | 50A | 22 kW |
HGC 65 | 65A | 30 kW |
HGC 80 | 80A | 37 kW |
HGC 95 | 95A | 45 kW |
نکته تخصصی: هرچند جدولهای فوق راهنمای مناسبی برای انتخاب اولیه هستند، اما در پروژههای حساس توصیه میشود مدل نهایی کنتاکتور با مراجعه به کاتالوگ رسمی همان برند و با در نظر گرفتن کلاس کاری، دمای محیط، ولتاژ بوبین و شرایط بهرهبرداری انتخاب شود.
دانلود جدول انتخاب کنتاکتور PDF
بسیاری از تولیدکنندگان معتبر، جداول انتخاب کنتاکتور را بهصورت فایل PDF منتشر میکنند. پیشنهاد میشود برای دریافت جدیدترین اطلاعات، از کاتالوگهای رسمی برندهایی مانند Schneider Electric، Hyundai Electric، Siemens، ABB و LS Electric استفاده کنید؛ زیرا این کاتالوگها علاوه بر جدول انتخاب، اطلاعاتی مانند مشخصات بوبین، ابعاد، توان قطع و استانداردهای فنی را نیز در اختیار شما قرار میدهند.
بخش ششم: نرم افزارهای انتخاب کنتاکتور و تجهیزات راه اندازی موتور
امروزه بسیاری از شرکتهای معتبر تولیدکننده تجهیزات برق صنعتی، نرمافزارهایی را توسعه دادهاند که فرآیند انتخاب کنتاکتور (Contactor)، رله اضافهبار (Thermal Overload Relay)، کلید حفاظت موتور (Motor Protection Circuit Breaker – MPCB) و سایر تجهیزات راهاندازی موتور را سادهتر و دقیقتر میکنند. این نرمافزارها با دریافت اطلاعاتی مانند توان موتور، جریان نامی، ولتاژ، نوع بار و شرایط بهرهبرداری، مناسبترین تجهیزات را مطابق استانداردهای بینالمللی پیشنهاد میدهند.
استفاده از این ابزارها، بهویژه در پروژههای صنعتی بزرگ، علاوه بر کاهش خطاهای طراحی، باعث صرفهجویی در زمان و افزایش دقت انتخاب تجهیزات میشود.
1. Schneider Electric EcoStruxure Motor Control Configurator
نرمافزار EcoStruxure Motor Control Configurator یکی از کاملترین ابزارهای انتخاب تجهیزات موتور است که توسط شرکت Schneider Electric ارائه شده است.
مهمترین امکانات
- انتخاب کنتاکتور سری TeSys
- انتخاب بیمتال مناسب
- انتخاب کلید حفاظت موتور (MPCB)
- انتخاب بوبین متناسب با ولتاژ مدار فرمان
- پیشنهاد تجهیزات جانبی
- تهیه لیست تجهیزات (BOM)
مناسب برای: مهندسان برق، طراحان تابلو برق و پیمانکاران پروژههای صنعتی.
2. Siemens TIA Selection Tool
شرکت Siemens نرمافزار TIA Selection Tool را برای انتخاب تجهیزات اتوماسیون و راهاندازی موتور توسعه داده است.
امکانات
- انتخاب کنتاکتورهای سری SIRIUS
- انتخاب تجهیزات حفاظتی
- طراحی مدارهای موتور
- تهیه لیست قطعات پروژه
- بررسی سازگاری تجهیزات
این نرمافزار یکی از پرکاربردترین ابزارهای طراحی در پروژههای صنعتی و کارخانههای بزرگ محسوب میشود.
3. ABB DOCWin
ABB DOCWin علاوه بر انتخاب تجهیزات حفاظتی، امکان انتخاب کنتاکتور و طراحی مدارهای قدرت را نیز فراهم میکند.
ویژگیها:
- انتخاب کنتاکتور
- انتخاب کلیدهای حفاظتی
- محاسبات اتصال کوتاه
- طراحی تابلو برق
- تهیه مستندات پروژه
4. Eaton xSpider
نرمافزار xSpider محصول شرکت Eaton برای طراحی و انتخاب تجهیزات برق صنعتی ارائه شده است.
امکانات اصلی:
- انتخاب تجهیزات موتور
- انتخاب کنتاکتور
- انتخاب بیمتال
- طراحی مدارهای قدرت
- مستندسازی پروژه
5. Hyundai Electric Selection Software
شرکت Hyundai Electric نیز ابزارهایی برای انتخاب تجهیزات موتور و کنتاکتورهای سری HGC ارائه میدهد که امکان انتخاب سریع تجهیزات بر اساس توان موتور و جریان نامی را فراهم میکنند.
این ابزارها برای پروژههایی که از تجهیزات هیوندای استفاده میکنند، گزینه مناسبی هستند.
مقایسه نرمافزارهای انتخاب کنتاکتور
نرمافزار | انتخاب کنتاکتور | انتخاب بیمتال | انتخاب MPCB | تهیه BOM | مناسب برای |
Schneider EcoStruxure | ✅ | ✅ | ✅ | ✅ | طراحی حرفهای تابلو برق |
Siemens TIA Selection Tool | ✅ | ✅ | ✅ | ✅ | پروژههای صنعتی و اتوماسیون |
ABB DOCWin | ✅ | ✅ | ✅ | ✅ | طراحی سیستمهای توزیع و موتور |
Eaton xSpider | ✅ | ✅ | ✅ | ✅ | تابلو برق و موتور |
Hyundai Selection Software | ✅ | محدود | محدود | ❌ | پروژههای مبتنی بر تجهیزات هیوندای |
آیا استفاده از این نرمافزارها ضروری است؟
برای پروژههای کوچک، انتخاب کنتاکتور با استفاده از جداول استاندارد و کاتالوگ سازندگان معمولاً کافی است. اما در پروژههای صنعتی، خطوط تولید، سیستمهای با تعداد زیاد موتور و تابلوهای پیچیده، استفاده از نرمافزارهای تخصصی باعث کاهش خطا، انتخاب دقیقتر تجهیزات و هماهنگی بهتر بین اجزای مدار میشود. به همین دلیل، بسیاری از شرکتهای مهندسی و سازندگان تابلو برق از این ابزارها بهعنوان بخشی از فرآیند طراحی استفاده میکنند.
بخش هفتم: اشتباهات رایج در انتخاب کنتاکتور برای موتورهای سهفاز
انتخاب کنتاکتور تنها بر اساس توان موتور یا آمپر درجشده روی بدنه، یکی از رایجترین اشتباهاتی است که در پروژههای برق صنعتی مشاهده میشود. این اشتباهات میتوانند باعث کاهش عمر تجهیزات، افزایش هزینههای تعمیر و نگهداری و حتی توقف خطوط تولید شوند. در ادامه، مهمترین خطاهایی را که در انتخاب کنتاکتور رخ میدهد بررسی میکنیم.
1. انتخاب کنتاکتور فقط بر اساس توان موتور
بسیاری از افراد تصور میکنند اگر موتور ۱۵ کیلووات باشد، کافی است به جدول توان نگاه کنند و همان رنج کنتاکتور را انتخاب نمایند.
در حالی که عوامل دیگری نیز باید بررسی شوند، از جمله:
- جریان نامی موتور (Full Load Current)
- کلاس کاری (AC-3 یا AC-4)
- ضریب توان (Power Factor)
- راندمان موتور
- شرایط واقعی بهرهبرداری
توصیه: همیشه ابتدا جریان نامی موتور را از روی پلاک یا کاتالوگ استخراج کنید و سپس کنتاکتور را انتخاب نمایید.
2. استفاده از کنتاکتور AC-1 برای راهاندازی موتور
یکی از اشتباهات پرهزینه، استفاده از کنتاکتورهای AC-1 برای موتورهای سهفاز است.
کنتاکتورهای AC-1 برای بارهای مقاومتی مانند هیترها طراحی شدهاند و توان تحمل جریان هجومی بالای موتور را ندارند. استفاده از آنها در مدارهای موتوری میتواند باعث فرسایش سریع کنتاکتها، افزایش دمای تجهیزات و کاهش عمر مفید کنتاکتور شود.
برای اکثر موتورهای سهفاز، کنتاکتور با کلاس کاری AC-3 انتخاب صحیح است.
3. انتخاب بوبین با ولتاژ نامناسب
در بسیاری از تابلوهای برق، مشکل اصلی از خود کنتاکتور نیست؛ بلکه بوبین آن با ولتاژ مدار فرمان سازگار نیست.
برای مثال:
- استفاده از بوبین 220V AC در مدار فرمان 24V DC
- استفاده از بوبین 110V AC در مدار 230V AC
این خطا میتواند باعث عمل نکردن کنتاکتور یا حتی سوختن بوبین شود.
پیش از خرید، ولتاژ مدار فرمان و ولتاژ بوبین را با یکدیگر تطبیق دهید.
4. بیتوجهی به جریان راهاندازی موتور
در لحظه استارت، موتورهای القایی چندین برابر جریان نامی خود جریان میکشند. اگر کنتاکتور بدون در نظر گرفتن این شرایط انتخاب شود، کنتاکتها تحت تنش شدید قرار گرفته و عمر مفید آنها کاهش مییابد.
این موضوع در تجهیزاتی مانند:
- کمپرسورها
- نوار نقالهها
- میکسرها
- سنگشکنها
- پمپهای بزرگ
اهمیت بیشتری دارد.
5. عدم هماهنگی کنتاکتور با تجهیزات حفاظتی
کنتاکتور بهتنهایی وظیفه حفاظت از موتور را بر عهده ندارد. اگر رله اضافهبار (بیمتال)، کلید حفاظت موتور (MPCB) یا فیوزها بهدرستی انتخاب نشوند، حتی بهترین کنتاکتور نیز نمیتواند از موتور در برابر اضافهبار یا اتصال کوتاه محافظت کند.
به همین دلیل، توصیه میشود تجهیزات زیر بهصورت هماهنگ انتخاب شوند:
- کنتاکتور
- رله اضافهبار
- کلید حفاظت موتور
- فیوز یا کلید اتوماتیک
- رله کنترل فاز (در صورت نیاز)
6. انتخاب کنتاکتور بیش از حد بزرگ
برخی تصور میکنند هرچه آمپر کنتاکتور بیشتر باشد، انتخاب بهتری انجام دادهاند. در حالی که استفاده از کنتاکتور با ظرفیت بسیار بالاتر از نیاز موتور، علاوه بر افزایش هزینه پروژه، میتواند هماهنگی بین تجهیزات حفاظتی و کنترلی را نیز بر هم بزند.
هدف، انتخاب کنتاکتوری است که مطابق با جریان واقعی موتور و توصیههای سازنده باشد، نه صرفاً بزرگترین رنج موجود.
جمعبندی این بخش
بیشتر مشکلات مربوط به کنتاکتورها، ناشی از کیفیت پایین تجهیزات نیست؛ بلکه نتیجه انتخاب نادرست آنهاست. در نظر گرفتن عواملی مانند جریان نامی موتور، کلاس کاری AC-3 یا AC-4، ولتاژ بوبین، جریان راهاندازی و هماهنگی با تجهیزات حفاظتی، نقش مهمی در افزایش طول عمر تجهیزات و کاهش هزینههای نگهداری دارد. یک انتخاب اصولی، علاوه بر عملکرد مطمئن مدار، از توقفهای ناخواسته و خسارتهای احتمالی در سیستمهای صنعتی جلوگیری میکند.
❓ سوالات متداول درباره انتخاب کنتاکتور موتور سهفاز
چگونه کنتاکتور مناسب برای موتور سهفاز را انتخاب کنیم؟
آیا انتخاب کنتاکتور فقط بر اساس توان موتور صحیح است؟
تفاوت کنتاکتورهای AC-1، AC-3 و AC-4 چیست؟
بهترین برند کنتاکتور برای موتورهای سهفاز کدام است؟
آیا نرمافزاری برای انتخاب کنتاکتور و تجهیزات موتور وجود دارد؟
جمعبندی
انتخاب کنتاکتور مناسب برای موتورهای سهفاز تنها به دانستن توان موتور محدود نمیشود و یک فرآیند مهندسی است که باید بر اساس جریان نامی موتور (Full Load Current)، کلاس کاری AC-3 یا AC-4، نوع بار، ولتاژ بوبین، شرایط محیطی و هماهنگی با تجهیزات حفاظتی انجام شود. انتخاب صحیح این تجهیزات علاوه بر افزایش طول عمر کنتاکتور و الکتروموتور، از توقفهای ناخواسته، افزایش هزینههای تعمیرات و آسیب به تجهیزات برق صنعتی جلوگیری میکند.
در این مقاله تلاش کردیم تمامی مراحل انتخاب کنتاکتور را از محاسبه جریان موتور تا بررسی رنج کنتاکتورها، جدول انتخاب کنتاکتور، معرفی برندهای معتبر، نرمافزارهای تخصصی انتخاب تجهیزات و اشتباهات رایج در انتخاب کنتاکتور بهصورت گامبهگام و کاربردی بررسی کنیم. با استفاده از این راهنما، برقکاران، مهندسان، پیمانکاران و مدیران پروژه میتوانند متناسب با نیاز هر موتور سهفاز، کنتاکتور مناسبی انتخاب کنند و از عملکرد ایمن و مطمئن سیستم اطمینان داشته باشند.
با این حال، در پروژههای حساس یا موتورهای با توان بالا، توصیه میشود انتخاب نهایی تجهیزات بر اساس کاتالوگ رسمی سازنده و استاندارد IEC 60947-4-1 انجام شود تا تمامی پارامترهای فنی، از جمله شرایط بهرهبرداری و الزامات حفاظتی، بهدرستی در نظر گرفته شوند.
📚 منابع معتبر مقاله
مطالب این مقاله بر اساس استانداردهای بینالمللی و کاتالوگهای رسمی تولیدکنندگان تجهیزات برق صنعتی تهیه شده است. برای مطالعه جزئیات بیشتر و دریافت جدیدترین اطلاعات فنی، میتوانید از منابع زیر استفاده کنید.
- IEC 60947-4-1 – Low-voltage switchgear and controlgear (استاندارد بینالمللی انتخاب و عملکرد کنتاکتورها)
- Schneider Electric – TeSys Contactors Catalog
- Siemens SIRIUS Industrial Controls
- ABB Low Voltage Products – Contactors & Motor Starters
- LS Electric – Contactors & Motor Control
- Hyundai Electric – Low Voltage Contactors
بدون دیدگاه
