مقدمه
آشنایی با مدار فرمان ستاره مثلث اتوماتیک (Automatic Star-Delta Control Circuit) برای برقکارها، تکنسینهای برق صنعتی و مهندسانی که با موتورهای سهفاز کار میکنند اهمیت زیادی دارد. در راهاندازی ستاره مثلث، موتور در لحظه شروع به کار ابتدا در حالت ستاره (Star) راهاندازی میشود تا جریان راهاندازی کاهش پیدا کند و پس از رسیدن موتور به شرایط مناسب، بهصورت خودکار به حالت مثلث (Delta) منتقل میشود. در مقاله قبلی نوین فاز، روش راهاندازی دستی ستاره مثلث را بررسی کردیم؛ اما در مدار اتوماتیک، تغییر وضعیت موتور از ستاره به مثلث با استفاده از تایمر (Timer) و کنتاکتورها انجام میشود و نیازی به تغییر دستی وضعیت مدار نیست. در این مقاله، ابتدا طراحی و سیمبندی مدار فرمان اتوماتیک ستاره مثلث با تایمر و کنتاکتور را بررسی میکنیم، سپس به سراغ مدار قدرت میرویم و در ادامه، نحوه استفاده از تایمر ستاره مثلث شیوا امواج را بهعنوان یک نمونه کاربردی آموزش میدهیم. ⚡

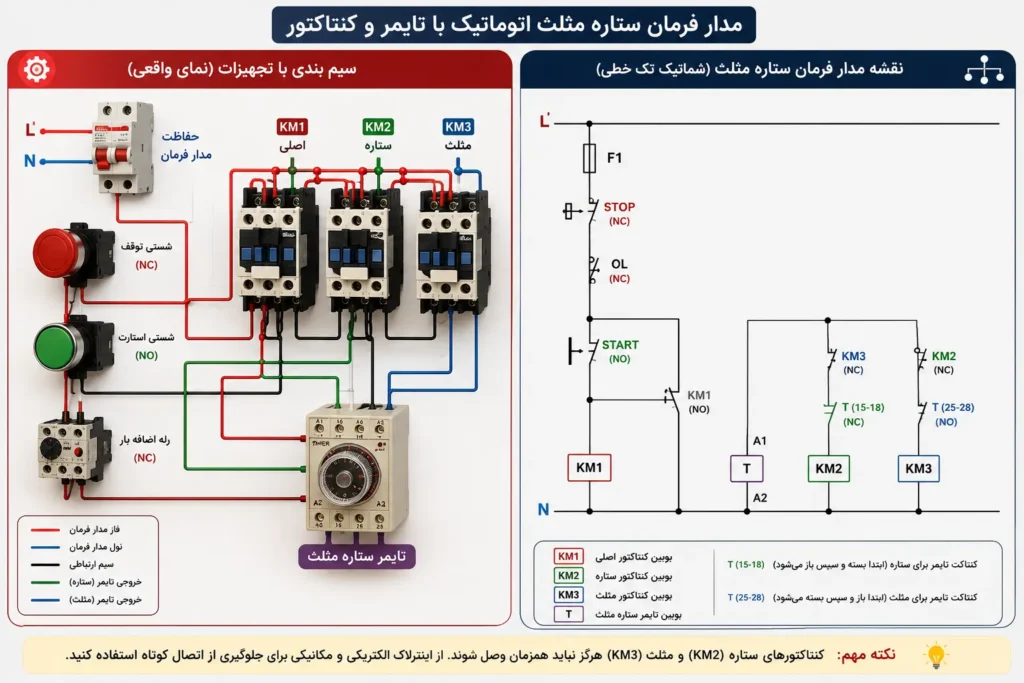

طراحی نقشه مدار فرمان اتوماتیک ستاره مثلث با تایمر و کنتاکتور
در مدار ستاره مثلث اتوماتیک (Automatic Star-Delta Starter)، تغییر وضعیت موتور از حالت ستاره به مثلث بهصورت خودکار انجام میشود. برخلاف مدار دستی، اپراتور پس از فشردن شستی استارت، دیگر نیازی به تغییر وضعیت کلید ندارد؛ زیرا تایمر (Timer) زمان کار موتور در حالت ستاره را کنترل کرده و پس از پایان زمان تنظیمشده، فرمان انتقال به حالت مثلث را صادر میکند.
در این مدار معمولاً سه کنتاکتور استفاده میشود:
- KM1: کنتاکتور اصلی (Main Contactor)
- KM2: کنتاکتور ستاره (Star Contactor)
- KM3: کنتاکتور مثلث (Delta Contactor)
همچنین برای جلوگیری از وصل همزمان کنتاکتورهای ستاره و مثلث، از اینترلاک الکتریکی (Electrical Interlock) و در مدارهای استاندارد از اینترلاک مکانیکی (Mechanical Interlock) نیز استفاده میشود.
تجهیزات مورد نیاز مدار فرمان ستاره مثلث
برای طراحی مدار فرمان اتوماتیک، تجهیزات زیر مورد نیاز است:
۱. حفاظت مدار فرمان
در ابتدای مدار فرمان باید یک وسیله حفاظتی مناسب مانند فیوز یا کلید مینیاتوری قرار گیرد. وظیفه این بخش، حفاظت سیمها و تجهیزات مدار فرمان در برابر اتصال کوتاه و جریان غیرمجاز است.
۲. شستی توقف (STOP)
شستی توقف معمولاً دارای کنتاکت NC است. در حالت عادی، مسیر مدار فرمان بسته است و با فشردن شستی، مدار فرمان قطع شده و تمام کنتاکتورها از مدار خارج میشوند.
۳. شستی استارت (START)
شستی استارت معمولاً دارای کنتاکت NO است. با فشردن این شستی، مدار فرمان فعال شده و کنتاکتور اصلی وارد مدار میشود.
۴. کنتاکتور اصلی KM1
کنتاکتور KM1 وظیفه اتصال موتور به مدار قدرت را بر عهده دارد. در مدار فرمان نیز از یک کنتاکت کمکی NO آن برای ایجاد مدار خودنگهدار (Self-Holding Circuit) استفاده میشود.
۵. کنتاکتور ستاره KM2
کنتاکتور KM2 در مرحله راهاندازی موتور فعال میشود و سیمپیچهای موتور را در وضعیت ستاره قرار میدهد.
۶. کنتاکتور مثلث KM3
پس از پایان زمان تنظیمشده تایمر، کنتاکتور ستاره قطع شده و کنتاکتور مثلث فعال میشود. در این حالت موتور در وضعیت کاری مثلث به فعالیت خود ادامه میدهد.
۷. تایمر ستاره مثلث
تایمر، زمان راهاندازی موتور در حالت ستاره را کنترل میکند. خروجیهای تایمر معمولاً برای کنترل توالی قطع کنتاکتور ستاره و وصل کنتاکتور مثلث مورد استفاده قرار میگیرند.
۸. رله اضافهبار (Overload Relay)
رله اضافهبار یا بیمتال (Thermal Overload Relay) در مسیر فرمان قرار میگیرد. در صورت افزایش بیش از حد جریان موتور، کنتاکت NC رله باز شده و مدار فرمان را قطع میکند.
سیمبندی مدار فرمان ستاره مثلث بهصورت مرحلهبهمرحله
برای درک بهتر مدار، سیمبندی را از مسیر تغذیه فرمان تا مدار کنتاکتورهای ستاره و مثلث بررسی میکنیم.
مرحله اول: اتصال حفاظت مدار فرمان
ابتدا یکی از خطوط تغذیه مدار فرمان را از طریق حفاظت مناسب وارد مدار میکنیم. سپس این خط به ورودی شستی توقف STOP متصل میشود.
در مدارهای کنترل رایج، مسیر فرمان بهصورت زیر ادامه پیدا میکند:
تغذیه مدار فرمان ← حفاظت ← شستی STOP ← کنتاکت NC رله اضافهبار
قرار گرفتن کنتاکت NC رله اضافهبار در مسیر فرمان باعث میشود در صورت تشخیص اضافهبار، جریان مدار فرمان قطع شود.
مرحله دوم: اتصال شستی استارت و خودنگهداری KM1
پس از عبور جریان از شستی توقف و کنتاکت حفاظتی رله اضافهبار، مسیر به شستی START میرسد.
با فشردن شستی استارت، جریان به بوبین کنتاکتور اصلی KM1 میرسد و کنتاکتور فعال میشود.
همزمان، یک کنتاکت کمکی NO از KM1 بهصورت موازی با شستی استارت قرار میگیرد. این بخش، مدار خودنگهدار را ایجاد میکند.
بنابراین پس از رها کردن شستی START، کنتاکتور KM1 همچنان فعال باقی میماند.
بهصورت مفهومی:
البته مدار واقعی ستاره مثلث شامل مسیرهای کنترلی تایمر و اینترلاکهای مربوط به KM2 و KM3 نیز خواهد بود.
مرحله سوم: فعال شدن تایمر
با فعال شدن کنتاکتور اصلی KM1، تایمر نیز وارد مدار میشود.
در این مرحله، تایمر شروع به شمارش زمان میکند. مدت زمان عملکرد موتور در حالت ستاره بر اساس زمان تنظیمشده روی تایمر تعیین میشود.
برای مثال، اگر تایمر روی ۸ ثانیه تنظیم شده باشد، موتور پس از استارت به مدت مشخصی در حالت ستاره کار میکند و سپس تایمر فرمان تغییر وضعیت را صادر میکند.
⏱️ نکته مهم: زمان مناسب ستاره ثابت نیست و باید بر اساس توان موتور، بار مکانیکی، زمان شتابگیری و شرایط راهاندازی تعیین شود.
مرحله چهارم: فعال شدن کنتاکتور ستاره KM2
در لحظه راهاندازی، مسیر فرمان کنتاکتور KM2 فعال میشود.
در نتیجه:
- KM1 وصل میشود.
- KM2 وصل میشود.
- KM3 باید قطع باشد.
در این مرحله موتور بهصورت ستاره راهاندازی میشود.
برای جلوگیری از وصل شدن همزمان KM2 و KM3، یک کنتاکت کمکی NC از کنتاکتور مثلث در مسیر بوبین KM2 قرار میگیرد.
به همین شکل، یک کنتاکت کمکی NC از کنتاکتور ستاره نیز در مسیر بوبین KM3 قرار میگیرد.
این کار باعث ایجاد اینترلاک الکتریکی میشود.
مرحله پنجم: انتقال خودکار از ستاره به مثلث
پس از پایان زمان تنظیمشده روی تایمر، وضعیت کنتاکتهای خروجی تایمر تغییر میکند.
در این مرحله:
ابتدا:
KM2 = قطعیعنی کنتاکتور ستاره از مدار خارج میشود.
سپس:
KM3 = وصلو کنتاکتور مثلث وارد مدار میشود.
در نتیجه موتور از حالت راهاندازی ستاره به حالت کاری مثلث منتقل میشود.
⚠️ نکته بسیار مهم: کنتاکتور ستاره و مثلث نباید بهصورت همزمان وصل شوند. چنین وضعیتی میتواند باعث ایجاد اتصال کوتاه شدید در مدار قدرت شود. بنابراین استفاده از اینترلاک الکتریکی و ترجیحاً اینترلاک مکانیکی بین KM2 و KM3 اهمیت بسیار زیادی دارد.
مرحله ششم: عملکرد مدار در حالت مثلث
پس از انتقال موتور به حالت مثلث:
- KM1 فعال است.
- KM2 قطع است.
- KM3 فعال است.
در این وضعیت، موتور با اتصال مثلث به کار عادی خود ادامه میدهد.
اگر اپراتور شستی STOP را فشار دهد یا رله اضافهبار عمل کند، مدار فرمان قطع شده و کنتاکتورهای فعال از مدار خارج میشوند.
ترتیب عملکرد مدار فرمان بهصورت خلاصه
توالی عملکرد مدار را میتوان به شکل زیر خلاصه کرد:
فشردن START
↓
وصل KM1
↓
وصل تایمر
↓
وصل KM2
↓
راهاندازی موتور در حالت ستاره
↓
پایان زمان تنظیمشده
↓
قطع KM2
↓
تغییر وضعیت تایمر
↓
وصل KM3
↓
ادامه کار موتور در حالت مثلث

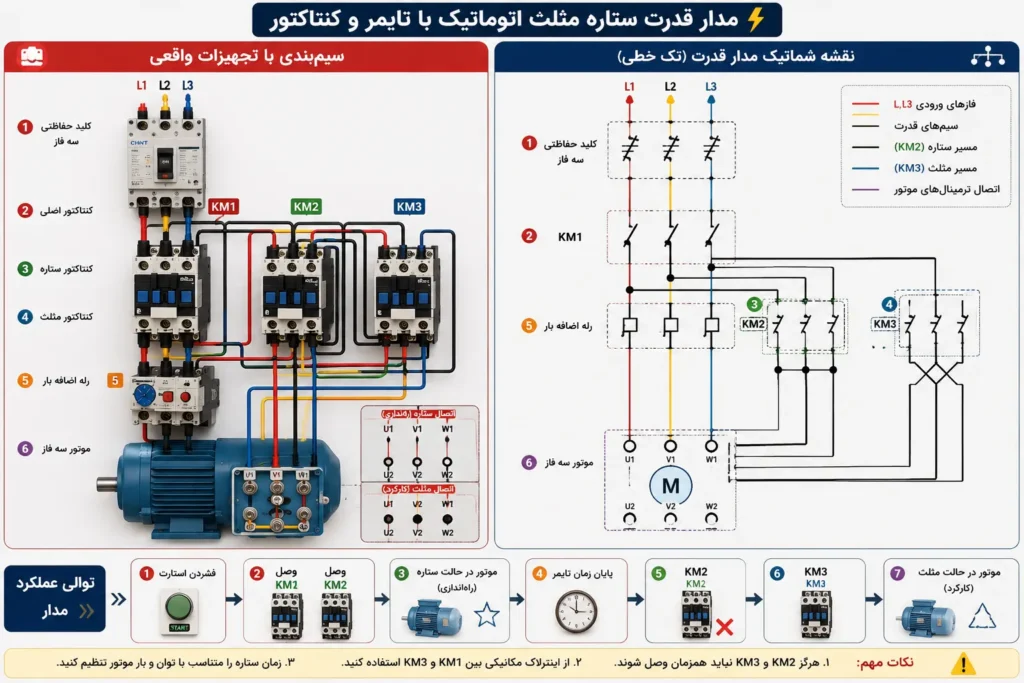

مدار قدرت ستاره مثلث اتوماتیک با تایمر و کنتاکتور 🔌
پس از طراحی مدار فرمان، نوبت به بررسی مدار قدرت ستاره مثلث اتوماتیک (Automatic Star-Delta Power Circuit) میرسد. مدار قدرت وظیفه انتقال انرژی الکتریکی از شبکه سهفاز به موتور را بر عهده دارد و برخلاف مدار فرمان، جریان بسیار بیشتری را از خود عبور میدهد.
در این مدار نیز سه کنتاکتور اصلی وجود دارد:
- KM1: کنتاکتور اصلی (Main Contactor)
- KM2: کنتاکتور ستاره (Star Contactor)
- KM3: کنتاکتور مثلث (Delta Contactor)
تفاوت مهم مدار قدرت با مدار فرمان این است که تایمر مستقیماً جریان موتور را قطع و وصل نمیکند؛ بلکه تایمر از طریق مدار فرمان، وضعیت کنتاکتورهای ستاره و مثلث را کنترل میکند. در واقع، جریان اصلی موتور از مسیر کنتاکتهای قدرت کنتاکتورها عبور میکند.
تجهیزات مورد نیاز مدار قدرت ستاره مثلث
۱. کلید حفاظتی مدار قدرت
در ابتدای مدار، یک وسیله حفاظتی مناسب مانند کلید اتوماتیک (MCCB) یا تجهیزات حفاظتی متناسب با توان موتور قرار میگیرد. این تجهیز وظیفه حفاظت مدار در برابر شرایطی مانند اتصال کوتاه و جریانهای غیرمجاز را بر عهده دارد.
انتخاب این تجهیز باید بر اساس عواملی مانند:
- جریان نامی موتور
- جریان راهاندازی
- نوع موتور
- قدرت اتصال کوتاه شبکه
- مشخصات فنی سازنده
انجام شود.
۲. کنتاکتور اصلی KM1
کنتاکتور KM1 در مسیر اصلی تغذیه موتور قرار میگیرد. با وصل شدن این کنتاکتور، سه فاز شبکه به مدار موتور متصل میشود.
در حالت کار موتور، KM1 در هر دو وضعیت ستاره و مثلث فعال باقی میماند.
بهصورت ساده:
۳. کنتاکتور ستاره KM2
کنتاکتور KM2 وظیفه اتصال سه سر سیمپیچ موتور به یکدیگر را بر عهده دارد.
در مرحله راهاندازی:
KM1 = وصل
KM2 = وصل
KM3 = قطع
در این وضعیت، موتور بهصورت ستاره راهاندازی میشود.
اتصال ستاره باعث میشود ولتاژ اعمالشده به هر سیمپیچ نسبت به حالت مثلث کاهش پیدا کند و در نتیجه جریان راهاندازی موتور نیز کاهش یابد.
⚠️ البته کاهش جریان راهاندازی با کاهش گشتاور راهاندازی نیز همراه است؛ بنابراین راهاندازی ستاره مثلث برای هر نوع بار مکانیکی مناسب نیست.
۴. کنتاکتور مثلث KM3
کنتاکتور KM3 پس از پایان زمان تنظیمشده تایمر وارد مدار میشود.
ترتیب عملکرد صحیح باید به این شکل باشد:
ابتدا:
KM2 = قطع
↓
تغییر وضعیت مدار
↓
KM3 = وصل
پس از وصل KM3، سیمپیچهای موتور در وضعیت مثلث قرار گرفته و موتور با شرایط کاری نامی خود به کار ادامه میدهد.
۵. رله اضافهبار
رله اضافهبار یا Overload Relay برای حفاظت موتور در برابر اضافهبار حرارتی استفاده میشود.
این تجهیز معمولاً در مسیر مدار قدرت قرار میگیرد و کنتاکت کمکی آن نیز در مدار فرمان استفاده میشود.
در صورت افزایش جریان موتور و عملکرد رله:
- مسیر قدرت موتور قطع میشود.
- کنتاکت NC رله در مدار فرمان باز میشود.
- کنتاکتورها از مدار خارج میشوند.
مسیر جریان در مدار قدرت ستاره مثلث اتوماتیک
مسیر کلی مدار قدرت را میتوان بهصورت زیر در نظر گرفت:
شبکه سهفاز
↓
کلید حفاظتی
↓
کنتاکتور اصلی KM1
↓
رله اضافهبار
↓
کنتاکتورهای ستاره و مثلث
↓
موتور سهفاز
در مدار واقعی، سیمبندی کنتاکتور ستاره و مثلث به نحوی انجام میشود که با تغییر وضعیت این دو کنتاکتور، آرایش اتصال سیمپیچهای موتور تغییر کند.
عملکرد مدار قدرت در حالت ستاره
در لحظه استارت، مدار فرمان باعث فعال شدن KM1 و KM2 میشود.
در این حالت:
KM1 = وصل
KM2 = وصل
KM3 = قطع
کنتاکتور اصلی، برق سهفاز را به مدار موتور منتقل میکند و کنتاکتور ستاره، سرهای مربوط به سیمپیچهای موتور را به یک نقطه مشترک متصل میکند.
موتور در این مرحله با جریان راهاندازی کمتری نسبت به راهاندازی مستقیم شروع به حرکت میکند.
انتقال از ستاره به مثلث
پس از اینکه موتور به سرعت مناسب رسید، تایمر فرمان تغییر وضعیت را صادر میکند.
توالی عملکرد باید به شکل زیر باشد:
موتور در حالت ستاره
↓
قطع KM2
↓
تغییر وضعیت مدار
↓
وصل KM3
↓
موتور در حالت مثلث
در این مرحله، KM1 همچنان وصل باقی میماند و تنها وضعیت اتصال سیمپیچهای موتور از ستاره به مثلث تغییر میکند.
عملکرد مدار قدرت در حالت مثلث 🔺
پس از انتقال کامل به حالت مثلث:
KM1 = وصل
KM2 = قطع
KM3 = وصل
موتور در وضعیت کاری مثلث قرار گرفته و میتواند به عملکرد عادی خود ادامه دهد.
در این مرحله، کنتاکتور ستاره باید کاملاً از مدار خارج باشد.
⚠️ نکته بسیار مهم: در مدار قدرت، وصل همزمان KM2 و KM3 میتواند باعث ایجاد اتصال کوتاه بین فازها شود. به همین دلیل، وجود اینترلاک الکتریکی و مکانیکی بین کنتاکتور ستاره و مثلث یک الزام مهم در طراحی مدار است.
نکته مهم درباره انتخاب موتور برای راهاندازی ستاره مثلث
برای استفاده از راهاندازی ستاره مثلث، موتور باید دارای شش ترمینال قابل دسترسی برای اتصال سیمپیچها باشد.
همچنین ولتاژ نامی موتور باید با روش راهاندازی و ولتاژ شبکه سازگار باشد. بنابراین، پیش از اجرای مدار باید پلاک موتور بررسی شود.
برای مثال، تنها داشتن یک موتور سهفاز به این معنی نیست که میتوان آن را بهصورت ستاره مثلث راهاندازی کرد. پلاک موتور، آرایش ترمینالها و ولتاژ شبکه باید با یکدیگر مطابقت داشته باشند.
ترتیب کلی عملکرد مدار قدرت
بهصورت خلاصه، مدار قدرت چنین عملکردی دارد:
شبکه سهفاز
↓
حفاظت
↓
KM1
↓
رله اضافهبار
↓
راهاندازی موتور در حالت ستاره با KM2
↓
پایان زمان تنظیمشده
↓
قطع KM2
↓
وصل KM3
↓
ادامه کار موتور در حالت مثلث

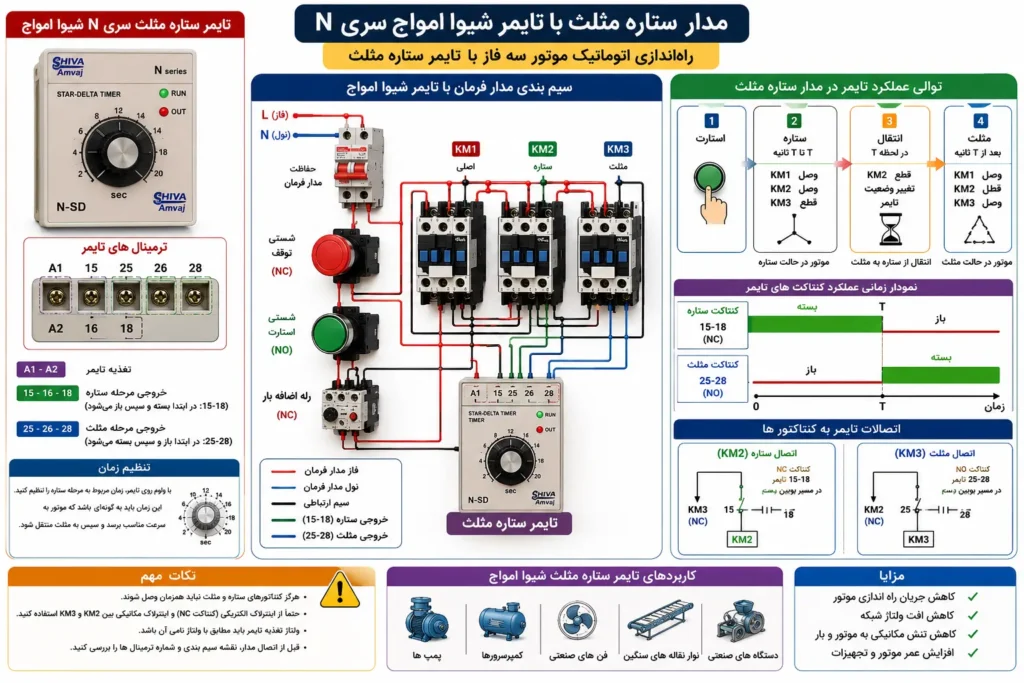

مدار ستاره مثلث با تایمر شیوا امواج
در مدارهای ستاره مثلث اتوماتیک، تایمر ستاره مثلث (Star-Delta Timer) وظیفه کنترل زمان راهاندازی موتور در حالت ستاره و انتقال خودکار آن به حالت مثلث را بر عهده دارد. در این بخش، بهعنوان یک نمونه عملی، نحوه عملکرد و اتصال تایمر ستاره مثلث سری N شیوا امواج را بررسی میکنیم.
⚠️ توجه: شمارهگذاری ترمینالها و عملکرد کنتاکتهای تایمر باید همیشه با نقشه و مشخصات همان مدل بررسی شود. توضیحات این بخش بر اساس ترمینالبندی و نقشه تایمر مورد بررسی در کاتالوگ ارائه شده است.
تایمر ستاره مثلث شیوا امواج چه کاری انجام میدهد؟
در راهاندازی اتوماتیک ستاره مثلث، تایمر در واقع وظیفه دارد توالی زمانی عملکرد کنتاکتورهای KM2 و KM3 را کنترل کند.
پس از فشردن شستی استارت، مدار بهصورت زیر عمل میکند:
- کنتاکتور اصلی KM1 وصل میشود.
- تایمر فعال شده و زمانگیری را آغاز میکند.
- کنتاکتور ستاره KM2 وصل میشود.
- موتور در حالت ستاره راهاندازی میشود.
- پس از پایان زمان تنظیمشده، KM2 قطع میشود.
- خروجی مربوط به مثلث فعال میشود.
- کنتاکتور مثلث KM3 وصل میشود.
- موتور به کار خود در حالت مثلث ادامه میدهد.
بنابراین، تایمر در این مدار نقش یک کنترلکننده زمانی (Time Controller) را دارد و با تغییر وضعیت کنتاکتهای خروجی خود، ترتیب عملکرد کنتاکتورهای ستاره و مثلث را مشخص میکند.
ترمینالهای تایمر ستاره مثلث شیوا امواج
در نقشه تایمر مورد بررسی، ترمینالهای اصلی مورد استفاده در مدار شامل موارد زیر هستند:
A1 و A2؛ تغذیه تایمر
ترمینالهای A1 و A2 برای تغذیه بوبین یا مدار داخلی تایمر استفاده میشوند.
بهطور معمول، پس از فعال شدن مدار فرمان و وصل شدن مسیر کنترل، تایمر از طریق این ترمینالها تغذیه شده و فرآیند زمانگیری را آغاز میکند.
در مدار فرمان باید توجه داشت که ولتاژ تغذیه تایمر با ولتاژ نامی دستگاه مطابقت داشته باشد.
ترمینالهای 15، 16 و 18؛ کنتاکت تغییر وضعیت اول
این ترمینالها یک کنتاکت تغییر وضعیت یا Changeover Contact را تشکیل میدهند.
در مدار ستاره مثلث، از این گروه ترمینالها برای کنترل مرحله ستاره استفاده میشود.
در نقشه مورد بررسی، کنتاکت 15-18 بهعنوان مسیر خروجی مربوط به کنتاکتور ستاره در نظر گرفته شده است. این کنتاکت در ابتدای راهاندازی وضعیت لازم برای فعال شدن KM2 را فراهم میکند و پس از پایان زمان تنظیمشده، وضعیت آن تغییر کرده و مسیر کنتاکتور ستاره قطع میشود.
بنابراین، عملکرد آن را میتوان بهصورت ساده چنین در نظر گرفت:
شروع راهاندازی
↓
کنتاکت تایمر برای ستاره فعال
↓
وصل KM2
↓
موتور در حالت ستاره
↓
پایان زمان تنظیمشده
↓
تغییر وضعیت کنتاکت
↓
قطع KM2
ترمینالهای 25، 26 و 28؛ کنتاکت تغییر وضعیت دوم
گروه دوم کنتاکتهای تایمر، یعنی ترمینالهای 25، 26 و 28، برای کنترل مرحله مثلث استفاده میشود.
در نقشه مدار، کنتاکت 25-28 در مسیر فرمان کنتاکتور مثلث قرار میگیرد.
در ابتدای راهاندازی، این مسیر باید در وضعیت قطع باشد تا KM3 فعال نشود. پس از پایان زمان ستاره، تایمر وضعیت خروجی خود را تغییر داده و مسیر فرمان کنتاکتور مثلث را فعال میکند.
ترتیب عملکرد به شکل زیر است:
شروع راهاندازی
↓
25-28 باز
↓
KM3 قطع
↓
پایان زمان ستاره
↓
25-28 بسته
↓
وصل KM3
↓
موتور در حالت مثلث
در نتیجه، تایمر با استفاده از دو خروجی خود، انتقال موتور از ستاره به مثلث را مدیریت میکند.
نحوه سیمبندی تایمر شیوا امواج در مدار ستاره مثلث
برای توضیح بهتر، سیمبندی مدار را از بخش اصلی و تغذیه فرمان شروع میکنیم.
مرحله اول: اتصال مدار فرمان به تایمر
ابتدا مدار فرمان از مسیر حفاظتی خود عبور میکند و پس از عبور از تجهیزات کنترلی مانند شستی توقف و رله اضافهبار، با فشردن شستی استارت فعال میشود.
با فعال شدن مدار فرمان، کنتاکتور اصلی KM1 وصل میشود.
همزمان، تایمر نیز از طریق ترمینالهای تغذیه خود فعال شده و زمانگیری را شروع میکند.
بهصورت مفهومی:
فشردن START
↓
وصل بوبین KM1
↓
بسته شدن کنتاکت کمکی KM1
↓
ایجاد خودنگهداری
↓
فعال ماندن مدار فرمان
مرحله سوم: راهاندازی موتور در حالت ستاره
پس از فعال شدن تایمر، کنتاکت خروجی مربوط به مرحله ستاره در مسیر بوبین KM2 قرار میگیرد.
در این مرحله وضعیت مدار باید بهصورت زیر باشد:
| تجهیز | وضعیت |
|---|---|
| KM1 | وصل |
| KM2 | وصل |
| KM3 | قطع |
در نتیجه، موتور از طریق مدار قدرت در حالت ستاره راهاندازی میشود.
در این زمان، تایمر زمان تنظیمشده را اندازهگیری میکند. این زمان باید به اندازهای باشد که موتور فرصت کافی برای افزایش سرعت داشته باشد.
⚠️ اگر زمان ستاره بیش از حد کوتاه باشد، موتور ممکن است قبل از رسیدن به سرعت مناسب وارد حالت مثلث شود و جریان زیادی ایجاد کند. از طرف دیگر، زمان بیش از حد طولانی نیز باعث میشود موتور مدت بیشتری با توان و گشتاور کمتر در حالت ستاره کار کند.
مرحله چهارم: پایان زمان ستاره
پس از پایان زمان تنظیمشده روی تایمر، وضعیت کنتاکتهای خروجی تغییر میکند.
در این لحظه، مسیر فرمان کنتاکتور ستاره KM2 قطع میشود.
KM2 = وصل
↓
پایان زمان تایمر
↓
تغییر وضعیت خروجی تایمر
↓
KM2 = قطع
قطع KM2 اهمیت زیادی دارد؛ زیرا قبل از فعال شدن کنتاکتور مثلث، باید اتصال ستاره از مدار خارج شده باشد.
مرحله پنجم: وصل کنتاکتور مثلث KM3
پس از تغییر وضعیت خروجی دوم تایمر، مسیر فرمان کنتاکتور مثلث فعال میشود.
در این مرحله:
KM1 = وصل
KM2 = قطع
KM3 = وصل
و موتور از حالت ستاره به حالت مثلث منتقل میشود.
در نتیجه، توالی کلی عملکرد تایمر شیوا امواج در مدار ستاره مثلث را میتوان به شکل زیر خلاصه کرد:
استارت
↓
وصل KM1
↓
فعال شدن تایمر
↓
وصل KM2
↓
راهاندازی موتور در ستاره
↓
پایان زمان تنظیمشده
↓
قطع KM2
↓
تغییر وضعیت خروجی تایمر
↓
وصل KM3
↓
ادامه کار موتور در مثلث
اهمیت اینترلاک بین KM2 و KM3
استفاده از تایمر بهتنهایی برای ایمنسازی مدار کافی نیست.
حتی اگر تایمر بهدرستی عمل کند، در مدار باید از اینترلاک الکتریکی (Electrical Interlock) بین کنتاکتور ستاره و مثلث استفاده شود.
برای این کار:
- یک کنتاکت NC از KM3 در مسیر بوبین KM2 قرار میگیرد.
- یک کنتاکت NC از KM2 در مسیر بوبین KM3 قرار میگیرد.
در نتیجه:
اگر KM2 وصل باشد
↓
کنتاکت NC آن در مسیر KM3 باز میشود
↓
KM3 نمیتواند وصل شود
و برعکس:
اگر KM3 وصل باشد
↓
کنتاکت NC آن در مسیر KM2 باز میشود
↓
KM2 نمیتواند وصل شود
به این ترتیب، حتی در صورت وجود خطا در فرمان تایمر، امکان وصل همزمان دو کنتاکتور تا حد زیادی کنترل میشود.
برای مدارهای صنعتی، استفاده از اینترلاک مکانیکی (Mechanical Interlock) نیز بین KM2 و KM3 توصیه میشود.
تنظیم زمان تایمر ستاره مثلث
زمان تنظیم تایمر باید با توجه به شرایط واقعی موتور تعیین شود و نمیتوان یک عدد ثابت را برای تمام موتورها پیشنهاد کرد.
عوامل مؤثر عبارتاند از:
- توان موتور
- نوع بار مکانیکی
- اینرسی بار
- زمان رسیدن موتور به سرعت مناسب
- میزان بار متصل به موتور
- جریان راهاندازی
- شرایط شبکه برق
بهترین روش این است که موتور پس از راهاندازی در حالت ستاره، فرصت کافی برای رسیدن به سرعت مناسب داشته باشد و سپس به مثلث منتقل شود.
در عمل، اگر هنگام انتقال از ستاره به مثلث جریان شدید، افت محسوس سرعت یا ضربه مکانیکی مشاهده شود، زمانبندی مدار باید بررسی شود.
جمعبندی مدار با تایمر شیوا امواج
در این نمونه، تایمر ستاره مثلث شیوا امواج با استفاده از تغذیه خود و کنتاکتهای خروجی، ترتیب عملکرد کنتاکتورهای مدار را کنترل میکند.
در ابتدای سیکل:
KM1 و KM2 وصل میشوند و موتور در حالت ستاره راهاندازی میشود.
پس از پایان زمان تنظیمشده:
KM2 قطع میشود و پس از تغییر وضعیت خروجی تایمر، KM3 وصل میشود تا موتور در حالت مثلث به کار خود ادامه دهد.
بنابراین، عملکرد صحیح مدار به همکاری سه بخش اصلی وابسته است:
- مدار فرمان برای ایجاد توالی کنترلی
- تایمر ستاره مثلث برای کنترل زمان انتقال
- کنتاکتورهای KM1، KM2 و KM3 برای اجرای فرمان در مدار قدرت
⚠️ توجه نهایی: پیش از سیمبندی عملی، حتماً شماره ترمینالها و نقشه اتصال مدل دقیق تایمر را با کاتالوگ همان محصول تطبیق دهید. همچنین اجرای مدار قدرت و مدار فرمان باید توسط فرد متخصص و پس از قطع کامل انرژی الکتریکی انجام شود.
سوالات متداول
در مدار فرمان اتوماتیک ستاره مثلث، موتور سهفاز ابتدا با فعال شدن کنتاکتور اصلی KM1 و کنتاکتور ستاره KM2 در حالت ستاره راهاندازی میشود. تایمر زمان مشخصی را اندازهگیری میکند و پس از پایان زمان تنظیمشده، ابتدا کنتاکتور ستاره را قطع کرده و سپس فرمان وصل کنتاکتور مثلث KM3 را صادر میکند. به این ترتیب، موتور بدون نیاز به تغییر وضعیت دستی از حالت ستاره به مثلث منتقل میشود.
تایمر ستاره مثلث وظیفه کنترل زمان راهاندازی موتور در حالت ستاره و ایجاد توالی مناسب برای انتقال به حالت مثلث را بر عهده دارد. پس از فعال شدن مدار، تایمر زمان تنظیمشده را شمارش میکند، سپس فرمان قطع کنتاکتور ستاره و وصل کنتاکتور مثلث را صادر میکند. تایمر جریان اصلی موتور را کنترل نمیکند و تنها از طریق مدار فرمان، عملکرد کنتاکتورها را کنترل میکند.
وصل همزمان کنتاکتور ستاره و مثلث میتواند باعث ایجاد اتصال کوتاه شدید در مدار قدرت شود و به تجهیزات آسیب بزند. به همین دلیل، در مدارهای استاندارد از اینترلاک الکتریکی و معمولاً اینترلاک مکانیکی بین KM2 و KM3 استفاده میشود. اینترلاک باعث میشود در صورت وصل بودن یکی از کنتاکتورها، امکان وصل شدن کنتاکتور دیگر وجود نداشته باشد.
زمان تایمر باید بر اساس زمان شتابگیری موتور و شرایط بار مکانیکی تعیین شود. موتور باید فرصت کافی داشته باشد تا در حالت ستاره به سرعت مناسب برسد و سپس به مثلث منتقل شود. توان موتور، نوع بار، اینرسی مکانیکی و میزان بار هنگام راهاندازی در انتخاب زمان مناسب تأثیر دارند.
بله، تایمر ستاره مثلث شیوا امواج میتواند برای کنترل توالی عملکرد کنتاکتورهای مدار ستاره مثلث استفاده شود. تایمر پس از فعال شدن مدار، زمان راهاندازی موتور در حالت ستاره را کنترل کرده و پس از پایان زمان تنظیمشده، با تغییر وضعیت کنتاکتهای خروجی خود، مسیر فرمان کنتاکتور ستاره و سپس کنتاکتور مثلث را کنترل میکند. با این حال، شماره ترمینالها و نحوه اتصال باید همیشه مطابق نقشه و کاتالوگ مدل دقیق تایمر بررسی شود.
جمعبندی
طراحی مدار فرمان اتوماتیک ستاره مثلث با تایمر و کنتاکتور یکی از روشهای رایج برای راهاندازی موتورهای سهفاز است. در این روش، موتور در لحظه شروع به کار ابتدا در حالت ستاره (Star) راهاندازی میشود و پس از گذشت زمان مشخص، بهصورت خودکار به حالت مثلث (Delta) منتقل میشود.
همانطور که در این مقاله بررسی کردیم، عملکرد صحیح مدار به هماهنگی میان مدار فرمان و مدار قدرت وابسته است. در مدار فرمان، شستیها، کنتاکتهای کمکی، رله اضافهبار و تایمر وظیفه کنترل توالی عملکرد مدار را بر عهده دارند؛ درحالیکه در مدار قدرت، کنتاکتورهای KM1، KM2 و KM3 مسیر عبور جریان موتور و تغییر وضعیت اتصال سیمپیچها را کنترل میکنند.
تایمر نقش مهمی در این مدار دارد. با استفاده از آن، موتور برای مدت زمان تنظیمشده در حالت ستاره کار میکند و پس از پایان زمان راهاندازی، کنتاکتور ستاره قطع و کنتاکتور مثلث فعال میشود. نمونهای از این روش را با تایمر ستاره مثلث سری N شیوا امواج بررسی کردیم و نحوه عملکرد ترمینالهای آن در مدار فرمان را توضیح دادیم.
با این حال، صرف استفاده از تایمر به معنای کامل بودن مدار نیست. وجود اینترلاک الکتریکی و مکانیکی بین کنتاکتور ستاره و مثلث اهمیت بسیار زیادی دارد؛ زیرا وصل همزمان این دو کنتاکتور میتواند باعث ایجاد اتصال کوتاه شدید در مدار قدرت شود.
در نهایت، انتخاب زمان مناسب برای انتقال از ستاره به مثلث باید بر اساس شرایط واقعی موتور و بار مکانیکی انجام شود. توان موتور، نوع بار، اینرسی مکانیکی و زمان رسیدن موتور به سرعت مناسب، همگی در تنظیم صحیح تایمر مؤثر هستند.
بنابراین، برای طراحی یک مدار ستاره مثلث اتوماتیک ایمن و قابلاعتماد باید سه اصل مهم رعایت شود:
✅ طراحی صحیح مدار فرمان
✅ سیمبندی صحیح مدار قدرت
✅ انتخاب و تنظیم درست تایمر و تجهیزات حفاظتی
با رعایت این موارد، میتوان یک سیستم راهاندازی اتوماتیک مناسب برای موتورهای سهفاز طراحی و اجرا کرد.
بدون دیدگاه
