کنترل دقیق سطح مایعات در مخازن یکی از مهمترین نیازهای صنایع، ساختمانها، سیستمهای آبرسانی و تأسیسات صنعتی است. اگر سطح مایع بهدرستی کنترل نشود، ممکن است مشکلاتی مانند سرریز شدن مخزن، خشک کار کردن پمپ، آسیب به تجهیزات و افزایش هزینههای تعمیر و نگهداری به وجود آید. به همین دلیل استفاده از تجهیزاتی مانند فلوتر الکترونیکی به یکی از بهترین روشهای کنترل سطح مایعات تبدیل شده است.
فلوتر الکترونیکی برخلاف فلوترهای مکانیکی، با استفاده از سنسورهای هادی و اندازهگیری هدایت الکتریکی مایع، سطح مایع را تشخیص میدهد. این روش علاوه بر دقت بالا، باعث افزایش طول عمر سیستم، کاهش استهلاک تجهیزات و عملکرد مطمئنتر در شرایط مختلف میشود.
در میان تولیدکنندگان تجهیزات کنترلی، شیوا امواج یکی از شناختهشدهترین برندهای ایرانی است که محصولات متنوعی در زمینه حفاظت و کنترل تجهیزات برق صنعتی تولید میکند. فلوتر الکترونیکی شیوا امواج نیز یکی از محصولات پرکاربرد این شرکت است که برای کنترل سطح مایعات و محافظت از پمپها در پروژههای صنعتی، کشاورزی و ساختمانی مورد استفاده قرار میگیرد.
در این مقاله قصد داریم بهصورت کامل با عملکرد فلوتر الکترونیکی شیوا امواج، ویژگیها، مشخصات فنی، راهنمایی فلوتر شیوا امواج، نقشه فلوتر شیوا امواج، نحوه نصب سنسور فلوتر شیوا امواج و همچنین دانلود کاتالوگ فلوتر شیوا امواج آشنا شویم تا بتوانید این تجهیز را بهدرستی انتخاب، نصب و راهاندازی کنید.
مشاهده محصول : فلوتر الکترونیکی دو مینیاتور
فلوتر الکترونیکی چیست و چه کاربردی دارد؟
فلوتر الکترونیکی یا رله کنترل سطح مایعات دستگاهی است که برای کنترل خودکار سطح انواع مایعات رسانا در مخازن، چاهها و منابع ذخیره آب استفاده میشود. این تجهیز با دریافت سیگنال از الکترودها یا سنسورهای نصبشده داخل مخزن، وضعیت سطح مایع را تشخیص داده و بر اساس تنظیمات انجامشده، فرمان روشن یا خاموش شدن پمپ یا سایر تجهیزات را صادر میکند.
برخلاف فلوترهای مکانیکی که عملکرد آنها بر پایه شناور است، فلوترهای الکترونیکی هیچ قطعه متحرکی داخل مخزن ندارند. همین ویژگی باعث میشود استهلاک کمتری داشته باشند، دقت بیشتری ارائه دهند و در محیطهای صنعتی عملکرد قابل اعتمادتری داشته باشند.
از مهمترین کاربردهای فلوتر الکترونیکی میتوان به موارد زیر اشاره کرد:
- کنترل سطح آب در مخازن ذخیره
- جلوگیری از خشککار کردن الکتروپمپ
- کنترل پر شدن یا تخلیه مخازن
- استفاده در سیستمهای آبرسانی ساختمان
- کنترل سطح مایعات در صنایع غذایی، شیمیایی و کشاورزی
- حفاظت از تجهیزات در برابر کاهش یا افزایش غیرمجاز سطح مایع
به دلیل دقت بالا، نصب آسان و قابلیت تنظیم حساسیت، امروزه استفاده از فلوترهای الکترونیکی در بسیاری از تابلوهای برق صنعتی جایگزین روشهای سنتی کنترل سطح شده است.
معرفی برند شیوا امواج
وقتی صحبت از تجهیزات حفاظتی و کنترلی برق صنعتی در بازار ایران میشود، شیوا امواج یکی از برندهایی است که نام آن برای بسیاری از برقکاران، تابلوسازان و مهندسان برق آشناست. این شرکت فعالیت خود را در سال ۱۳۶۷ در شهر اصفهان آغاز کرد و از همان ابتدا تمرکز خود را بر طراحی و تولید تجهیزات کنترل، اندازهگیری و حفاظت سیستمهای برق صنعتی قرار داد.
کارخانه و دفتر مرکزی شیوا امواج در شهرک صنعتی جی اصفهان قرار دارد و محصولات این شرکت علاوه بر بازار داخلی، در بسیاری از پروژههای صنعتی، ساختمانی، تأسیساتی و کشاورزی مورد استفاده قرار میگیرند. یکی از ویژگیهای مهم این مجموعه، طراحی و تولید محصولات متناسب با شرایط شبکه برق و نیاز صنایع ایران است؛ موضوعی که باعث شده بسیاری از تابلوسازان و پیمانکاران، تجهیزات شیوا امواج را بهعنوان جایگزینی قابل اعتماد برای نمونههای خارجی انتخاب کنند.
امروزه سبد محصولات شیوا امواج تنها به چند رله حفاظتی محدود نیست و دهها تجهیز مختلف در حوزه برق صنعتی را شامل میشود؛ از جمله:
- رله کنترل فاز
- رله کنترل بار
- کنترل ولتاژ و جریان
- تایمرهای صنعتی
- فتوسل
- ساعت نجومی
- آمپرمتر و ولتمتر دیجیتال
- کنترلکنندههای سطح مایعات
- تجهیزات اندازهگیری و مانیتورینگ برق
یکی از نقاط قوت محصولات این شرکت، گارانتی رسمی سهساله تعویض است که برای تمامی محصولات ارائه میشود. همچنین بر اساس اطلاعات منتشرشده توسط شرکت، محصولات شیوا امواج دارای تأییدیه ادارات برق سراسر کشور، تأییدیه سازمان پژوهشهای علمی و صنعتی ایران و گواهینامه مدیریت کیفیت ISO 9001 هستند.
در میان محصولات متنوع این شرکت، فلوتر الکترونیکی شیوا امواج یکی از پرکاربردترین تجهیزات در حوزه کنترل سطح مایعات محسوب میشود. این دستگاه با هدف کنترل هوشمند سطح مایعات رسانا و محافظت از الکتروپمپها طراحی شده و به دلیل دقت بالا، تنظیمات ساده و عملکرد پایدار، در تابلوهای برق چاه آب، مخازن ذخیره، بوسترپمپها، ایستگاههای پمپاژ و بسیاری از خطوط صنعتی مورد استفاده قرار میگیرد.
نکتهای که باعث محبوبیت این محصول در میان متخصصان برق شده، تنها کیفیت ساخت آن نیست؛ بلکه وجود دفترچه راهنمای کامل، قابلیت تنظیم حساسیت، تنظیم زمان تأخیر، نمایش وضعیت عملکرد توسط LEDها و امکان انتخاب حالتهای مختلف کاری باعث شده نصب و راهاندازی آن برای تکنسینها سادهتر و مطمئنتر باشد. این قابلیتها را در بخشهای بعدی مقاله و بر اساس راهنمای رسمی فلوتر شیوا امواج بهصورت کامل بررسی خواهیم کرد.
جهت مشاهده محصولات برند شیوا امواج کلیک نمایید .
معرفی فلوتر الکترونیکی شیوا امواج
در سیستمهای کنترل سطح مایعات، انتخاب یک رله کنترل سطح مناسب تنها به روشن و خاموش کردن پمپ محدود نمیشود. یک فلوتر استاندارد باید بتواند علاوه بر کنترل دقیق سطح مایع، از خشک کار کردن الکتروپمپ، سرریز شدن مخزن و قطع و وصلهای مکرر نیز جلوگیری کند. فلوتر الکترونیکی LMB-2M شیوا امواج دقیقاً با همین هدف طراحی شده است.
این دستگاه که با کد فنی 16B1 شناخته میشود، یک رله کنترل سطح مایعات رسانا است و عملکرد آن بر پایه هدایت الکتریکی مایع انجام میشود. برخلاف فلوترهای مکانیکی که با حرکت یک شناور فرمان قطع و وصل را صادر میکنند، در این مدل از سه الکترود (سنسور) برای تشخیص سطح مایع استفاده شده است. به همین دلیل هیچ قطعه مکانیکی متحرکی داخل مخزن وجود ندارد و احتمال گیر کردن شناور، شکستگی یا استهلاک مکانیکی به حداقل میرسد.
یکی از نکات مهمی که در دفترچه راهنمای فلوتر شیوا امواج نیز به آن اشاره شده، دو حالت کاری (MODE1 و MODE2) دستگاه است. این دو حالت باعث میشوند تنها با تغییر نحوه اتصال ترمینال SELECT بتوان از یک دستگاه برای دو کاربرد کاملاً متفاوت استفاده کرد:
- حفاظت از پمپ در برابر خشککار کردن چاه
- کنترل سطح مخازن و جلوگیری از سرریز شدن مایع
در واقع این موضوع باعث شده است که مدل LMB-2M تنها یک رله کنترل سطح نباشد، بلکه در بسیاری از تابلوهای برق نقش یک تجهیز حفاظتی را نیز ایفا کند.
ویژگیهای فلوتر الکترونیکی شیوا امواج
اگر ظاهر دستگاه را بررسی کنید، متوجه میشوید که شیوا امواج سعی کرده تمام تنظیمات موردنیاز تکنسین را روی پنل جلویی قرار دهد تا بدون باز کردن دستگاه بتوان آن را تنظیم و عیبیابی کرد. مهمترین ویژگیهای این محصول عبارتاند از:
کنترل سطح مایعات بر اساس هدایت الکتریکی
اساس عملکرد دستگاه، اندازهگیری مقاومت الکتریکی بین الکترودها است. به همین دلیل این فلوتر برای مایعات رسانا مانند آب، آب چاه، آب مخازن، پساب و بسیاری از محلولهای صنعتی مناسب است. هر زمان که مایع بین سنسورها برقرار شود، دستگاه وضعیت سطح را تشخیص داده و رله خروجی را تغییر میدهد.
مجهز به چهار LED نمایش وضعیت
یکی از مزیتهای مهم این محصول نسبت به بسیاری از مدلهای مشابه، وجود چهار LED روی پنل دستگاه است که وضعیت عملکرد را در لحظه نمایش میدهند.
- AC : نمایش وجود برق تغذیه
- REL : نمایش وصل بودن رله خروجی
- H : نمایش فعال بودن سنسور سطح بالا
- L : نمایش فعال بودن سنسور سطح پایین
وجود این نشانگرها باعث میشود هنگام راهاندازی یا عیبیابی، بدون نیاز به اندازهگیری با مولتیمتر بتوان وضعیت دستگاه را بررسی کرد.
تنظیم حساسیت (Sensitivity)
یکی از قابلیتهای مهم این مدل، امکان تنظیم حساسیت بین ۲ تا ۲۰ کیلو اهم است. این ویژگی زمانی اهمیت پیدا میکند که هدایت الکتریکی مایع تغییر کند. برای مثال، آب شهری، آب چاه و برخی محلولهای صنعتی مقاومت الکتریکی یکسانی ندارند؛ بنابراین با تنظیم حساسیت، دستگاه میتواند با دقت بیشتری سطح مایع را تشخیص دهد و از عملکرد اشتباه جلوگیری کند.
تنظیم زمان تأخیر (Delay)
در بسیاری از مخازن، سطح مایع دائماً در حال نوسان است. اگر رله بلافاصله پس از تغییر سطح عمل کند، پمپ در مدت کوتاهی بارها روشن و خاموش میشود. به همین دلیل شیوا امواج امکان تنظیم زمان تأخیر از ۱ تا ۱۰ ثانیه را در این دستگاه قرار داده است.
این تأخیر باعث میشود تنها زمانی که تغییر سطح مایع پایدار باشد، رله خروجی تغییر وضعیت دهد؛ در نتیجه عمر کنتاکتور، الکتروپمپ و خود رله افزایش پیدا میکند.
نصب آسان در تابلو برق
مطابق کاتالوگ، این دستگاه برای نصب روی ریل استاندارد DIN طراحی شده است و علاوه بر ریل، امکان نصب روی سطوح دیگر نیز وجود دارد. ابعاد مناسب و وزن کم دستگاه باعث میشود فضای زیادی در تابلو برق اشغال نکند.
قابلیتهای فلوتر الکترونیکی شیوا امواج
فلوتر الکترونیکی شیوا امواج تنها یک رله برای روشن و خاموش کردن پمپ نیست؛ بلکه مجموعهای از قابلیتهای کنترلی و حفاظتی را در اختیار کاربر قرار میدهد که باعث افزایش ایمنی سیستم، کاهش استهلاک تجهیزات و کنترل دقیق سطح مایعات میشود. در ادامه مهمترین قابلیتهای این دستگاه را بررسی میکنیم.
1. کنترل هوشمند سطح مایعات
مهمترین قابلیت این دستگاه، کنترل خودکار سطح مایعات رسانا مانند آب است. فلوتر با دریافت اطلاعات از سنسورهای نصبشده داخل مخزن، بهصورت لحظهای وضعیت سطح مایع را تشخیص میدهد و بر اساس تنظیمات انجامشده، رله خروجی را فعال یا غیرفعال میکند.
به همین دلیل دیگر نیازی به کنترل دستی سطح مخزن وجود ندارد و فرآیند پر یا خالی شدن مخزن کاملاً بهصورت خودکار انجام میشود.
2. امکان استفاده برای پر کردن یا تخلیه مخزن
یکی از قابلیتهای کاربردی فلوتر شیوا امواج که در دفترچه راهنما نیز به آن اشاره شده، امکان انتخاب دو حالت عملکرد (MODE1 و MODE2) است.
این قابلیت باعث میشود یک دستگاه بتواند در دو سناریوی متفاوت مورد استفاده قرار گیرد:
- کنترل پر شدن مخزن و جلوگیری از سرریز شدن مایع
- کنترل تخلیه مخزن و جلوگیری از خشک کار کردن پمپ
در نتیجه نیازی به خرید دو کنترلکننده مجزا برای کاربردهای مختلف نخواهد بود و تنها با تغییر تنظیمات دستگاه میتوان عملکرد آن را متناسب با نیاز پروژه تغییر داد.
3. محافظت از الکتروپمپ در برابر خشک کار کردن
خشک کار کردن یکی از مهمترین عوامل خرابی پمپهای آب است. زمانی که سطح آب چاه یا مخزن پایینتر از حد مجاز قرار بگیرد، ادامه کار پمپ باعث افزایش دما، آسیب دیدن آببند مکانیکی و کاهش عمر موتور خواهد شد.
فلوتر الکترونیکی شیوا امواج با تشخیص افت سطح مایع، قبل از ایجاد آسیب، فرمان قطع رله را صادر میکند و از ادامه کار پمپ جلوگیری میکند.
این قابلیت باعث کاهش هزینههای تعمیر و افزایش طول عمر تجهیزات خواهد شد.
4. تنظیم حساسیت متناسب با نوع مایع
همه مایعات رسانایی الکتریکی یکسانی ندارند. برای مثال، هدایت الکتریکی آب شهری با آب چاه یا برخی محلولهای صنعتی متفاوت است.
به همین دلیل شیوا امواج امکان تنظیم حساسیت دستگاه را در بازه ۲ تا ۲۰ کیلو اهم در نظر گرفته است تا کاربر بتواند عملکرد فلوتر را متناسب با نوع مایع تنظیم کند و از خطا در تشخیص سطح جلوگیری شود.
5. حذف قطع و وصلهای مکرر پمپ
در بسیاری از مخازن، به دلیل ایجاد موج یا تلاطم، سطح آب دائماً تغییر میکند. اگر دستگاه بلافاصله نسبت به این تغییرات واکنش نشان دهد، پمپ در مدت کوتاهی چندین بار روشن و خاموش خواهد شد.
وجود ولوم Delay روی فلوتر شیوا امواج این مشکل را برطرف میکند. با تنظیم زمان تأخیر بین ۱ تا ۱۰ ثانیه، تنها زمانی که تغییر سطح مایع پایدار باشد، رله خروجی تغییر وضعیت خواهد داد.
این قابلیت نقش مهمی در افزایش عمر کنتاکتور، رله و الکتروپمپ دارد.
6. نمایش وضعیت عملکرد دستگاه
چهار LED تعبیهشده روی پنل دستگاه، امکان مشاهده وضعیت عملکرد فلوتر را بدون نیاز به تجهیزات اندازهگیری فراهم میکنند.
از طریق این LEDها میتوان موارد زیر را بهراحتی بررسی کرد:
- وجود ولتاژ تغذیه دستگاه
- فعال بودن رله خروجی
- رسیدن سطح مایع به سنسور پایین
- رسیدن سطح مایع به سنسور بالا
این قابلیت هنگام راهاندازی اولیه و همچنین عیبیابی دستگاه، زمان بررسی مدار را به میزان قابل توجهی کاهش میدهد.
7. نصب آسان در تابلو برق
فلوتر الکترونیکی شیوا امواج برای نصب روی ریل استاندارد DIN طراحی شده است. به همین دلیل بدون نیاز به تجهیزات جانبی خاص، بهراحتی داخل انواع تابلوهای برق صنعتی و تأسیساتی نصب میشود.
همچنین طراحی ترمینالهای دستگاه باعث شده سیمبندی آن برای تکنسینهای برق ساده و سریع باشد.
جدول مشخصات فنی فلوتر الکترونیکی شیوا امواج
راهنمای فلوتر شیوا امواج
فلوتر الکترونیکی شیوا امواج به گونهای طراحی شده است که بتوان از آن در سناریوهای مختلف کنترل سطح مایعات استفاده کرد. بسته به نوع پروژه، این دستگاه قادر است از الکتروپمپ در برابر خشک کار کردن محافظت کند، سطح آب داخل مخزن را کنترل کند یا هر دو وظیفه را بهطور همزمان انجام دهد.
برای انتخاب عملکرد صحیح دستگاه، ابتدا باید با اجزای روی پنل و سپس نحوه عملکرد ترمینالها آشنا شوید.
آشنایی با اجزای فلوتر الکترونیکی شیوا امواج
روی پنل جلویی دستگاه چند بخش مهم قرار دارد که هرکدام وظیفه مشخصی بر عهده دارند.
ولوم DELAY
این ولوم برای تنظیم زمان تأخیر عملکرد رله استفاده میشود. مقدار تأخیر از ۱ تا ۱۰ ثانیه قابل تنظیم است.
استفاده از زمان تأخیر باعث میشود نوسانات لحظهای سطح آب یا برخورد موج به سنسورها باعث قطع و وصل مکرر رله نشود. در نتیجه از استهلاک کنتاکتور، رله و الکتروپمپ جلوگیری خواهد شد.
ولوم SENSITIVITY
این ولوم میزان حساسیت دستگاه نسبت به هدایت الکتریکی مایع را تنظیم میکند.
اگر هدایت الکتریکی مایع کم باشد، میتوان حساسیت را افزایش داد تا دستگاه سطح مایع را با دقت بیشتری تشخیص دهد. برعکس، در مایعاتی با رسانایی بالا، کاهش حساسیت باعث عملکرد پایدارتر دستگاه خواهد شد.
مطابق مشخصات فنی، محدوده تنظیم حساسیت بین ۲ تا ۲۰ کیلو اهم است.
LEDهای نمایش وضعیت
برای سادهتر شدن راهاندازی و عیبیابی، شیوا امواج چهار نشانگر LED روی پنل دستگاه در نظر گرفته است.
LED AC
روشن بودن این LED نشان میدهد که برق تغذیه دستگاه برقرار است.
LED REL
با روشن شدن این چراغ، رله خروجی فعال شده و فرمان دستگاه صادر شده است.
LED H
فعال شدن این LED به معنای رسیدن سطح مایع به سنسور بالایی (High Level) است.
LED L
این LED زمانی روشن میشود که سطح مایع به سنسور پایینی (Low Level) برسد.
وجود این نشانگرها باعث میشود تکنسین بتواند بدون استفاده از ابزار اندازهگیری، وضعیت عملکرد دستگاه را بررسی کند.
آشنایی با ترمینالهای دستگاه
مطابق نقشه سیمبندی موجود در کاتالوگ، فلوتر الکترونیکی شیوا امواج دارای ترمینالهای مخصوص تغذیه، خروجی رله و سنسورها است.
سه ترمینال مربوط به سنسورها عبارتاند از:
- C : سنسور مشترک (Common)
- L : سنسور حداقل سطح مایع (Low)
- H : سنسور حداکثر سطح مایع (High)
همچنین یک ترمینال با عنوان SELECT روی دستگاه قرار گرفته است که نقش مهمی در انتخاب نحوه عملکرد فلوتر دارد.
عملکرد ترمینال SELECT
یکی از مهمترین نکاتی که در دفترچه راهنمای فلوتر شیوا امواج به آن اشاره شده، نحوه استفاده از ترمینال SELECT است.
با اتصال یا آزاد گذاشتن این ترمینال، میتوان عملکرد دستگاه را متناسب با نوع پروژه تغییر داد.
به همین دلیل، پیش از سیمبندی دستگاه باید مشخص شود که هدف از نصب فلوتر چیست:
- محافظت از پمپ در برابر خشک کار کردن
- کنترل سطح آب داخل مخزن
- یا انجام همزمان هر دو وظیفه
در بخش بعدی مقاله، هر یک از نقشههای ارائهشده در کاتالوگ (نقشه ۱ تا ۵) را بهصورت کامل بررسی میکنیم و توضیح میدهیم در چه شرایطی باید از هر نقشه استفاده شود و نحوه نصب سنسور فلوتر شیوا امواج در هر حالت چگونه است.
نقشه فلوتر شیوا امواج
یکی از مهمترین مراحل راهاندازی فلوتر الکترونیکی شیوا امواج، سیمبندی صحیح دستگاه و نصب اصولی سنسورها است. هرچند این دستگاه از نظر ظاهری ساده به نظر میرسد، اما انتخاب نادرست نحوه سیمبندی یا جانمایی اشتباه الکترودها میتواند باعث عملکرد نامناسب سیستم، روشن و خاموش شدن مکرر پمپ یا حتی خشک کار کردن آن شود.
به همین دلیل شرکت شیوا امواج در دفترچه راهنمای این محصول، چندین نقشه سیمبندی را برای کاربردهای مختلف ارائه کرده است. هر یک از این نقشهها متناسب با نوع پروژه طراحی شدهاند و قبل از نصب، باید مناسبترین حالت انتخاب شود.
در ادامه، کاربرد هر یک از این نقشهها را بررسی میکنیم.

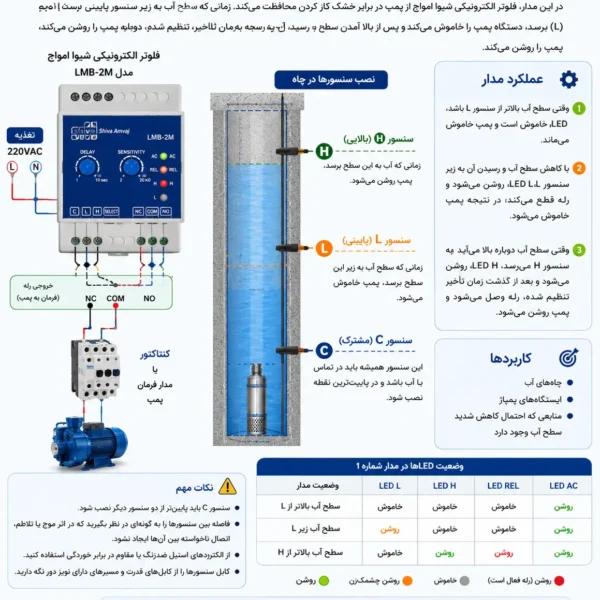

نقشه شماره ۱؛ حفاظت از پمپ در برابر خشک کار کردن
در این مدار، فلوتر الکترونیکی برای محافظت از پمپی استفاده میشود که آب را از چاه یا منبع برداشت میکند.
در این حالت، سه الکترود داخل چاه نصب میشوند. زمانی که سطح آب از سنسور پایینی پایینتر برود، دستگاه کاهش سطح آب را تشخیص داده و رله خروجی را قطع میکند. در نتیجه برق پمپ قطع شده و از خشک کار کردن آن جلوگیری میشود.
پس از بالا آمدن مجدد سطح آب و رسیدن آن به الکترودهای تعیینشده، دستگاه با توجه به زمان تأخیر تنظیمشده، دوباره اجازه راهاندازی پمپ را صادر میکند.
کاربرد این نقشه:
- چاههای آب
- ایستگاههای پمپاژ
- منابعی که احتمال کاهش شدید سطح آب وجود دارد.

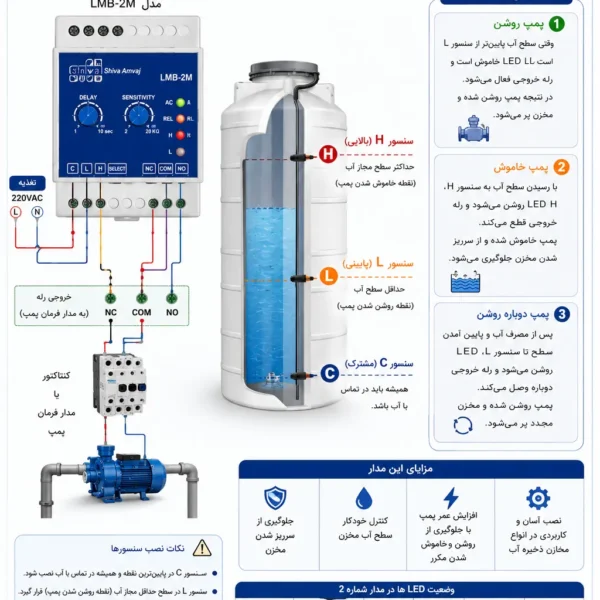

نقشه شماره ۲؛ کنترل پر شدن مخزن
این نقشه برای زمانی استفاده میشود که هدف، کنترل سطح آب داخل مخزن باشد.
در این حالت، پمپ تا زمانی روشن میماند که سطح آب به سنسور بالایی برسد. به محض تماس آب با الکترود H، رله خروجی قطع شده و پمپ خاموش میشود.
پس از مصرف آب و پایین آمدن سطح مخزن تا سنسور L، دستگاه دوباره پمپ را روشن میکند تا مخزن مجدداً پر شود.
این روش یکی از رایجترین مدارهای مورد استفاده در مخازن ذخیره آب ساختمانها و مجتمعهای مسکونی است.

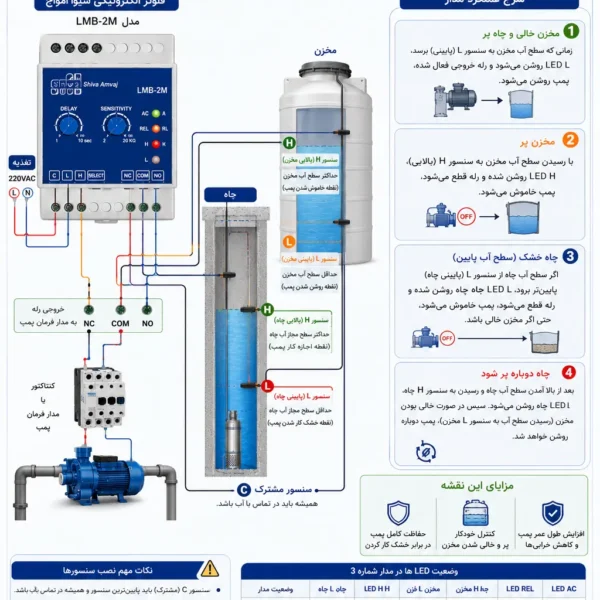

نقشه شماره ۳؛ حفاظت همزمان چاه و مخزن
در بسیاری از پروژهها، تنها کنترل مخزن کافی نیست؛ زیرا ممکن است سطح آب چاه نیز کاهش پیدا کند.
در این حالت، فلوتر الکترونیکی شیوا امواج به گونهای سیمبندی میشود که بهطور همزمان وضعیت چاه و مخزن را کنترل کند.
به این ترتیب:
- اگر مخزن خالی باشد، پمپ روشن میشود.
- اگر سطح آب چاه از حد مجاز کمتر شود، حتی در صورت خالی بودن مخزن، دستگاه اجازه روشن شدن پمپ را نخواهد داد.
این نوع سیمبندی، ایمنترین روش برای حفاظت از الکتروپمپهای چاه محسوب میشود و از آسیب ناشی از خشک کار کردن جلوگیری میکند.

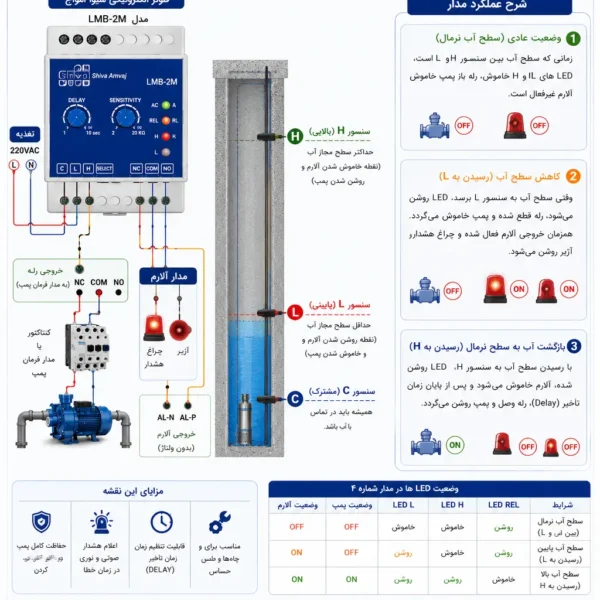

نقشه شماره ۴؛ حفاظت از پمپ همراه با آلارم
در برخی پروژههای صنعتی، تنها قطع کردن پمپ کافی نیست و اپراتور باید از بروز خطا نیز مطلع شود.
در این مدار، علاوه بر قطع رله خروجی، امکان اتصال آژیر، چراغ هشدار یا سیستم اعلام خطر نیز وجود دارد.
بنابراین هر زمان سطح آب از مقدار مجاز کمتر شود، علاوه بر خاموش شدن پمپ، هشدار نیز فعال خواهد شد.
این مدار معمولاً در صنایع، کارخانهها و ایستگاههای پمپاژ استفاده میشود.

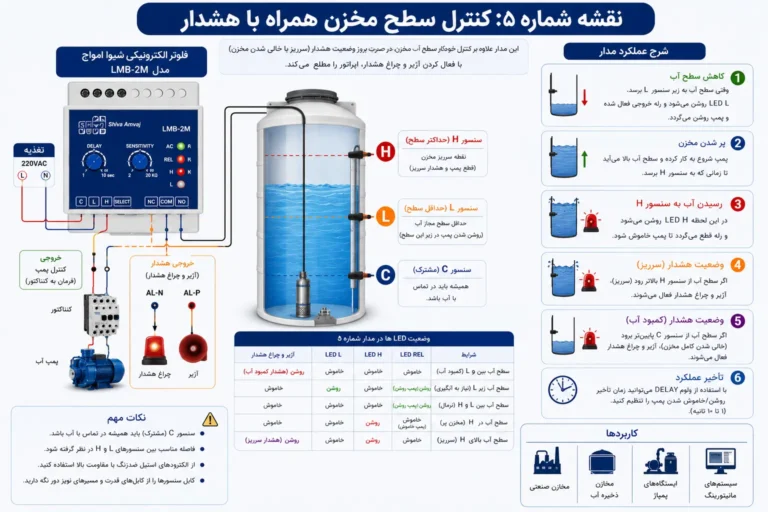

نقشه شماره ۵؛ کنترل سطح مخزن همراه با هشدار
آخرین نقشه ارائهشده در دفترچه راهنما برای پروژههایی است که علاوه بر کنترل سطح مخزن، نیاز به اعلام وضعیت هشدار نیز دارند.
در این حالت، در صورت بروز خطا یا رسیدن سطح آب به شرایط تعریفشده، علاوه بر عملکرد رله، تجهیزات هشداردهنده نیز فعال میشوند.
این روش در مخازن صنعتی، خطوط تولید و سیستمهایی که نیاز به مانیتورینگ دائمی دارند، کاربرد فراوانی دارد.
طریقه نصب سنسور فلوتر الکترونیکی شیوا امواج
عملکرد صحیح فلوتر الکترونیکی تا حد زیادی به محل نصب الکترودها بستگی دارد. حتی اگر سیمبندی دستگاه کاملاً صحیح باشد، نصب نادرست سنسورها میتواند باعث عملکرد اشتباه سیستم شود.
برای نصب سنسورها، به نکات زیر توجه کنید:
- سنسور C (مشترک) باید پایینتر از دو سنسور دیگر نصب شود تا همواره با مایع در تماس باشد و مسیر اندازهگیری هدایت الکتریکی برقرار بماند.
- سنسور L در حداقل سطح مجاز مایع نصب میشود و مشخص میکند پمپ چه زمانی باید روشن یا خاموش شود.
- سنسور H در بالاترین سطح مجاز مخزن نصب میشود و پس از رسیدن مایع به این نقطه، فرمان توقف پمپ صادر خواهد شد.
- فاصله بین الکترودها باید به اندازهای باشد که در اثر موج یا تلاطم، اتصال ناخواسته بین آنها ایجاد نشود.
- از الکترودهای مقاوم در برابر خوردگی، مانند استیل ضدزنگ، استفاده کنید تا دقت عملکرد دستگاه در طول زمان کاهش پیدا نکند.
- کابل سنسورها را تا حد امکان از کابلهای قدرت و مسیرهای دارای نویز الکتریکی دور نگه دارید تا احتمال ایجاد خطا در اندازهگیری کاهش یابد.
رعایت این نکات باعث میشود فلوتر الکترونیکی شیوا امواج با دقت بیشتری سطح مایع را تشخیص دهد و عمر مفید سیستم نیز افزایش یابد.
سوالات متداول
فلوتر الکترونیکی شیوا امواج برای کنترل خودکار سطح مایعات رسانا مانند آب در مخازن، چاهها و منابع ذخیره استفاده میشود. این دستگاه با تشخیص سطح مایع، فرمان روشن یا خاموش شدن پمپ را صادر کرده و از خشک کار کردن پمپ یا سرریز شدن مخزن جلوگیری میکند.
در فلوتر مکانیکی از شناور برای تشخیص سطح مایع استفاده میشود، اما فلوتر الکترونیکی شیوا امواج با استفاده از سنسورهای الکترودی و هدایت الکتریکی مایع کار میکند. این روش دقت بیشتری داشته، فاقد قطعات متحرک است و استهلاک بسیار کمتری دارد.
سنسور مشترک (C) باید در پایینترین نقطه نصب شود، سنسور L حداقل سطح مجاز مایع را مشخص میکند و سنسور H در بالاترین سطح موردنظر قرار میگیرد. رعایت محل نصب صحیح سنسورها باعث عملکرد دقیق دستگاه خواهد شد.
این ولوم برای تنظیم حساسیت دستگاه نسبت به هدایت الکتریکی مایع استفاده میشود. اگر هدایت الکتریکی مایع کم یا زیاد باشد، میتوان حساسیت را متناسب با شرایط تنظیم کرد تا دستگاه سطح مایع را با دقت بیشتری تشخیص دهد.
ولوم Delay زمان تأخیر عملکرد رله را بین ۱ تا ۱۰ ثانیه تنظیم میکند. این قابلیت از قطع و وصل مکرر پمپ در اثر نوسان سطح مایع جلوگیری کرده و موجب افزایش عمر تجهیزات میشود.
جدیدترین نسخه کاتالوگ و دفترچه راهنمای فلوتر الکترونیکی شیوا امواج را میتوانید از بخش «دانلود کاتالوگ» همین صفحه دریافت کنید. این فایل شامل مشخصات فنی، نقشه سیمبندی، آموزش نصب و تنظیمات دستگاه است.
دانلود کاتالوگ فلوتر شیوا امواج
اگر قصد خرید، نصب یا راهاندازی فلوتر الکترونیکی شیوا امواج مدل LMB-2M را دارید، پیشنهاد میکنیم پیش از شروع کار، دفترچه راهنما و کاتالوگ رسمی این محصول را مطالعه کنید. در این کاتالوگ اطلاعات کاملی درباره مشخصات فنی، نحوه سیمبندی، عملکرد دستگاه، تنظیمات، نقشههای اتصال، ابعاد، مشخصات ترمینالها و روش نصب سنسورها ارائه شده است.
مطالعه دفترچه راهنما به تکنسینهای برق، تابلوسازان و نصابان کمک میکند تا دستگاه را مطابق با دستورالعمل شرکت سازنده راهاندازی کنند و از بروز خطاهای احتمالی در زمان نصب جلوگیری شود.
در کاتالوگ فلوتر شیوا امواج چه اطلاعاتی وجود دارد؟
- مشخصات کامل فلوتر الکترونیکی LMB-2M
- معرفی ترمینالها و اجزای روی پنل دستگاه
- آموزش تنظیم حساسیت (Sensitivity)
- آموزش تنظیم زمان تأخیر (Delay)
- معرفی حالتهای کاری دستگاه (MODE1 و MODE2)
- راهنمای نصب و سیمبندی
- نقشههای اتصال برای کاربردهای مختلف
- مشخصات فنی و ابعاد دستگاه
جمعبندی
فلوتر الکترونیکی شیوا امواج یکی از تجهیزات کاربردی برای کنترل سطح مایعات و حفاظت از الکتروپمپها در سیستمهای آبرسانی، تأسیسات و صنایع مختلف است. این دستگاه با استفاده از سنسورهای الکترودی، سطح مایع را با دقت بالا تشخیص میدهد و با کنترل خودکار رله خروجی، از سرریز شدن مخزن یا خشک کار کردن پمپ جلوگیری میکند.
از مهمترین مزایای این محصول میتوان به قابلیت تنظیم حساسیت، تنظیم زمان تأخیر، پشتیبانی از دو حالت عملکرد برای پر کردن یا تخلیه مخزن، نصب آسان روی ریل تابلو برق و نمایش وضعیت عملکرد از طریق LEDهای روی پنل اشاره کرد. همچنین وجود نقشههای سیمبندی و راهنمای کامل در کاتالوگ رسمی شیوا امواج، فرآیند نصب و راهاندازی دستگاه را برای برقکاران و تکنسینها سادهتر کرده است.
اگر قصد خرید یا استفاده از این محصول را دارید، پیشنهاد میشود علاوه بر مطالعه کاتالوگ، نحوه عملکرد، تنظیمات و نقشههای سیمبندی را نیز بهدقت بررسی کنید تا دستگاه متناسب با نیاز پروژه تنظیم و راهاندازی شود. رعایت این نکات علاوه بر افزایش دقت عملکرد سیستم، از بروز خطاهای احتمالی و آسیب دیدن تجهیزات نیز جلوگیری خواهد کرد.
