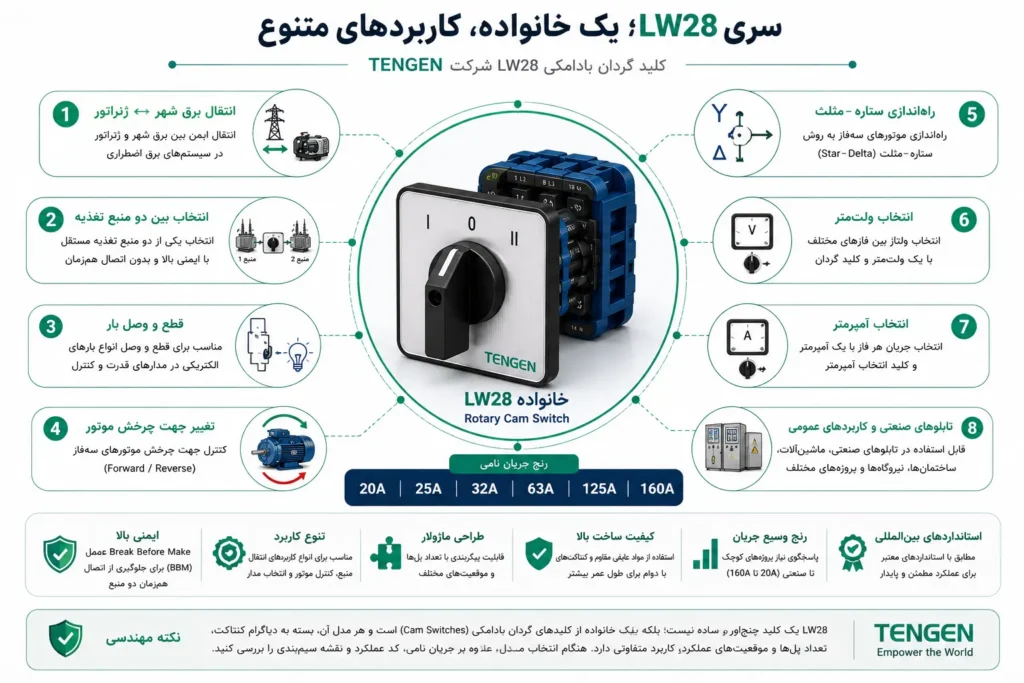

- معرفی سری LW28 شرکت TENGEN

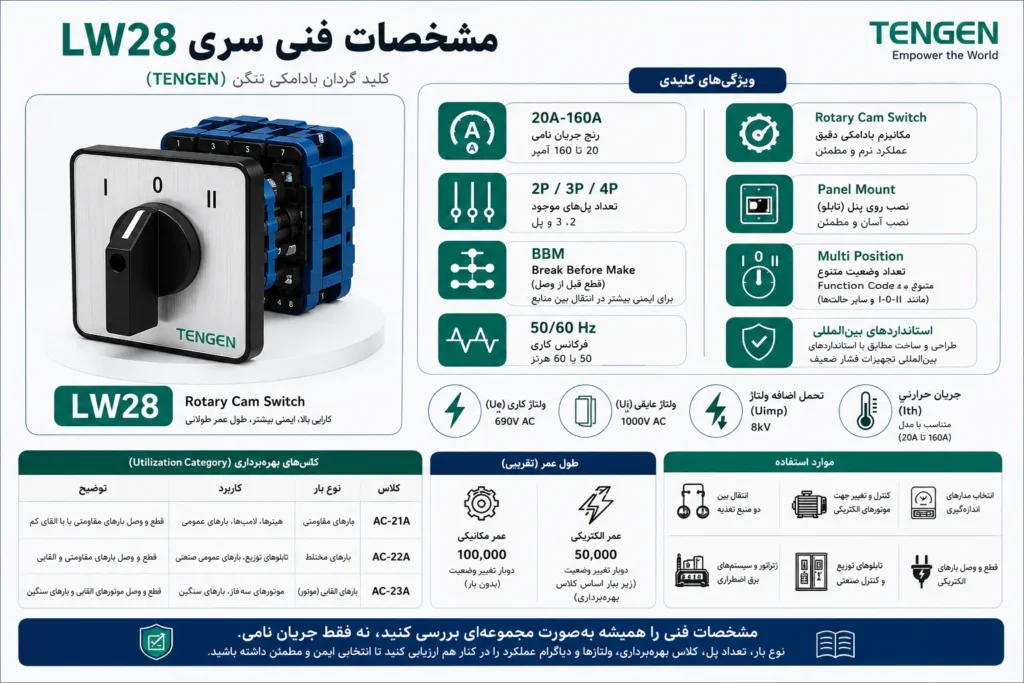

- مشخصات فنی و الکتریکی
- جدول جریانهای نامی (20A تا 160A)

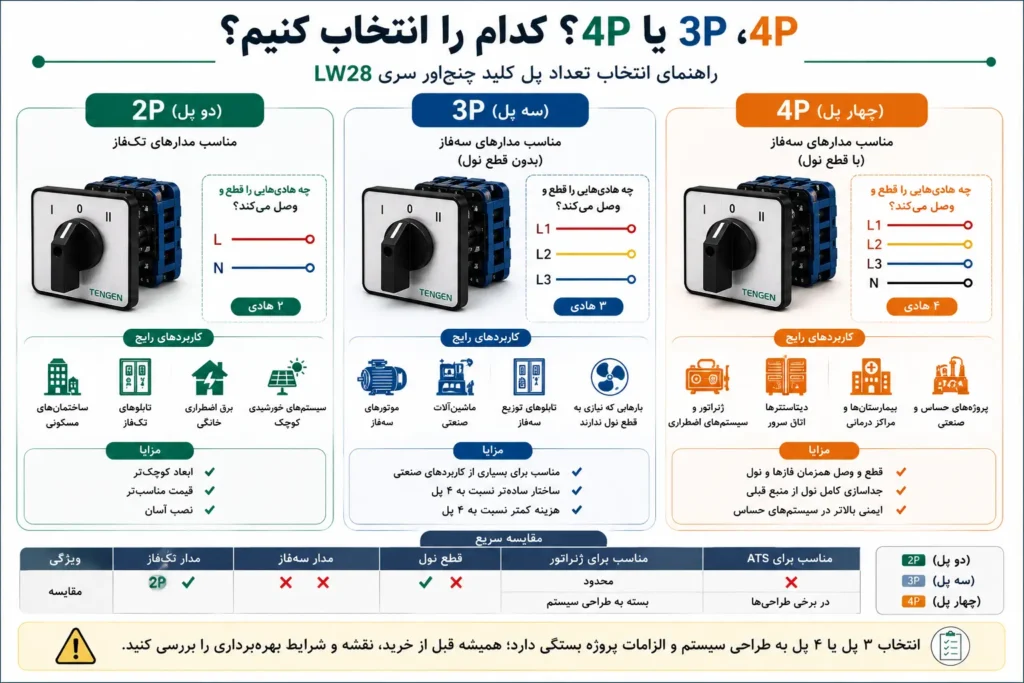

- تفاوت کلیدهای 2P، 3P و 4P
- انواع دستهها و پنلها

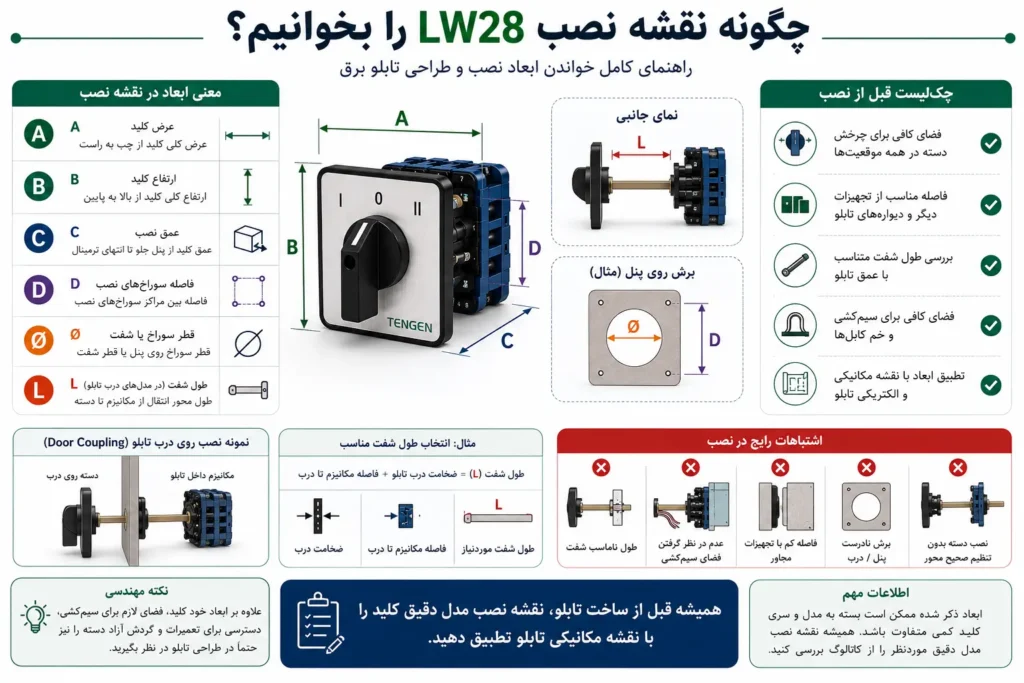

- ابعاد نصب (Installation Dimensions)
- نقشههای سیمبندی (Wiring Diagram)

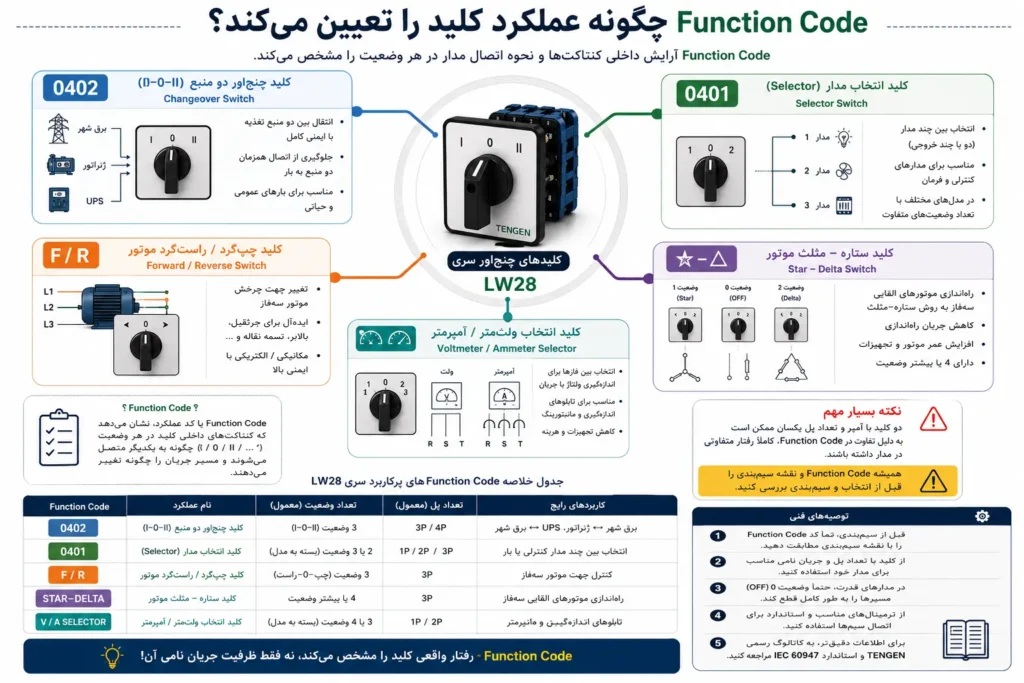

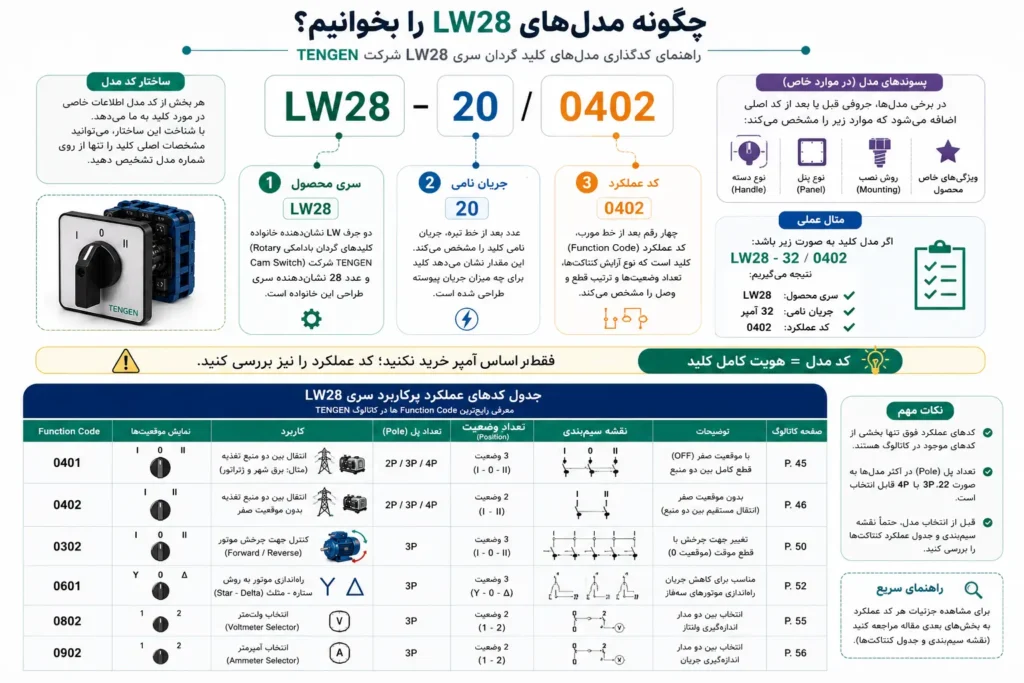

- Function Code چیست؟
- جدول عملکرد کنتاکتها (Contact Table)
- سوالات متداول
- جمعبندی
- منابع معتبر
مقدمه
تصور کنید برق یک کارخانه، بیمارستان یا ساختمان اداری بهطور ناگهانی قطع میشود. در چنین شرایطی، هر ثانیه تأخیر در تأمین برق میتواند باعث توقف خط تولید، از دست رفتن اطلاعات، اختلال در عملکرد تجهیزات حیاتی و حتی خسارتهای مالی قابل توجه شود. راهاندازی یک ژنراتور یا استفاده از منبع برق پشتیبان بهتنهایی کافی نیست؛ مهمتر از آن، انتقال ایمن و صحیح بار الکتریکی بین دو منبع تغذیه است.
در نگاه اول ممکن است جابهجایی بین برق شهر و ژنراتور کار سادهای به نظر برسد، اما اگر این انتقال بهدرستی انجام نشود، احتمال اتصال همزمان دو منبع، برگشت جریان، آسیب دیدن تجهیزات و ایجاد خطرات جدی برای افراد وجود خواهد داشت. به همین دلیل، در تمامی سیستمهای استاندارد از تجهیزی به نام کلید چنجاور (Changeover Switch) یا کلید انتقال بار استفاده میشود.
کلید چنجاور یکی از مهمترین تجهیزات در تابلوهای برق است که وظیفه دارد بار الکتریکی را بهصورت ایمن از یک منبع به منبع دیگر منتقل کند، بدون آنکه ارتباط ناخواستهای بین دو منبع برقرار شود. این تجهیز در طیف وسیعی از پروژهها، از ساختمانهای مسکونی و تجاری گرفته تا کارخانهها، بیمارستانها، مراکز داده، نیروگاههای خورشیدی و سیستمهای برق اضطراری، نقش کلیدی در افزایش ایمنی و پایداری شبکه برق ایفا میکند.
با وجود اهمیت بالای این تجهیز، بسیاری از کاربران هنگام انتخاب یا استفاده از آن با پرسشهایی مانند «کلید چنجاور دقیقاً چیست؟»، «چه تفاوتی با کلید گردان یا ATS دارد؟»، «چه نوعی برای پروژه من مناسب است؟» و «هنگام خرید باید به چه نکاتی توجه کنم؟» روبهرو هستند.
در این مقاله تلاش کردهایم به تمامی این پرسشها بهصورت جامع و کاربردی پاسخ دهیم. ابتدا با مفهوم، نحوه عملکرد، انواع، کاربردها و نکات مهم در انتخاب کلید چنجاور آشنا میشوید و سپس یکی از پرکاربردترین سریهای این تجهیزات، یعنی کلید چنجاور سری LW28 شرکت TENGEN را بهصورت تخصصی بررسی خواهیم کرد. در این بخش علاوه بر معرفی مشخصات فنی، کدگذاری مدلها، جریانهای نامی، ابعاد نصب، انواع دسته و پنل، نقشههای سیمبندی و جدول عملکرد کنتاکتها نیز به زبان ساده توضیح داده خواهد شد تا بتوانید با دیدی کامل، مدل مناسب پروژه خود را انتخاب کنید.
کلید چنج اور (Changeover Switch) چیست؟
کلید چنج اور یا Changeover Switch یکی از مهمترین تجهیزات مورد استفاده در سیستمهای توزیع برق است که وظیفه آن انتقال ایمن بار الکتریکی بین دو منبع تغذیه است. این کلید به کاربر اجازه میدهد بدون ایجاد اتصال همزمان بین دو منبع، مصرفکننده را از یک منبع برق به منبع دیگر منتقل کند.
به بیان ساده، فرض کنید یک ساختمان یا کارخانه علاوه بر برق شهر، به یک ژنراتور اضطراری نیز مجهز است. در شرایط عادی، تجهیزات از برق شهر تغذیه میشوند؛ اما در صورت قطع برق، لازم است مصرفکننده به ژنراتور منتقل شود. این جابهجایی باید بهگونهای انجام شود که هرگز برق شهر و ژنراتور بهصورت همزمان به یکدیگر متصل نشوند. این دقیقاً همان وظیفهای است که کلید چنجاور بر عهده دارد.
در اغلب مدلهای دستی، کلید چنج اور دارای سه وضعیت اصلی است:
- Position I: اتصال بار به منبع اول (معمولاً برق شهر)
- Position 0: قطع کامل ارتباط با هر دو منبع
- Position II: اتصال بار به منبع دوم (مانند ژنراتور یا UPS)
وجود حالت 0 اهمیت زیادی دارد؛ زیرا هنگام تعمیرات، سرویس تجهیزات یا تعویض منبع تغذیه، میتوان مدار را بهطور کامل از هر دو منبع ایزوله کرد و ایمنی بیشتری را فراهم نمود.
نکته مهم این است که کلید چنجاور یک تجهیز حفاظتی نیست. برخلاف کلیدهای اتوماتیک (MCB یا MCCB) که برای حفاظت در برابر اضافهبار یا اتصال کوتاه طراحی شدهاند، وظیفه اصلی کلید چنجاور فقط انتخاب و انتقال منبع تغذیه است. به همین دلیل، در یک تابلو برق استاندارد معمولاً این کلید در کنار تجهیزات حفاظتی مانند فیوز، کلید مینیاتوری یا کلید اتوماتیک استفاده میشود.
امروزه کلیدهای چنجاور در صنایع مختلف کاربرد گستردهای دارند و علاوه بر انتقال بین برق شهر و ژنراتور، برای انتخاب بین دو ترانسفورماتور، دو ورودی شبکه، سیستمهای UPS، نیروگاههای خورشیدی و حتی برخی مدارهای کنترل و اندازهگیری نیز مورد استفاده قرار میگیرند.
نکته فنی
اگرچه بسیاری از افراد اصطلاح کلید گردان و کلید چنجاور را به جای یکدیگر به کار میبرند، اما این دو مفهوم کاملاً یکسان نیستند.
کلید چنجاور نوعی کاربرد یا عملکرد است؛ یعنی وظیفه آن انتقال بار بین دو منبع تغذیه است. اما کلید گردان (Rotary Cam Switch) به نوع مکانیزم عملکرد کلید اشاره دارد. در واقع، بسیاری از کلیدهای چنجاور از نوع گردان هستند، اما همه کلیدهای گردان الزاماً چنجاور نیستند. برای مثال، برخی کلیدهای گردان فقط برای انتخاب فاز، تغییر جهت چرخش موتور یا انتخاب رنج اندازهگیری طراحی شدهاند و وظیفه انتقال بین دو منبع تغذیه را ندارند.

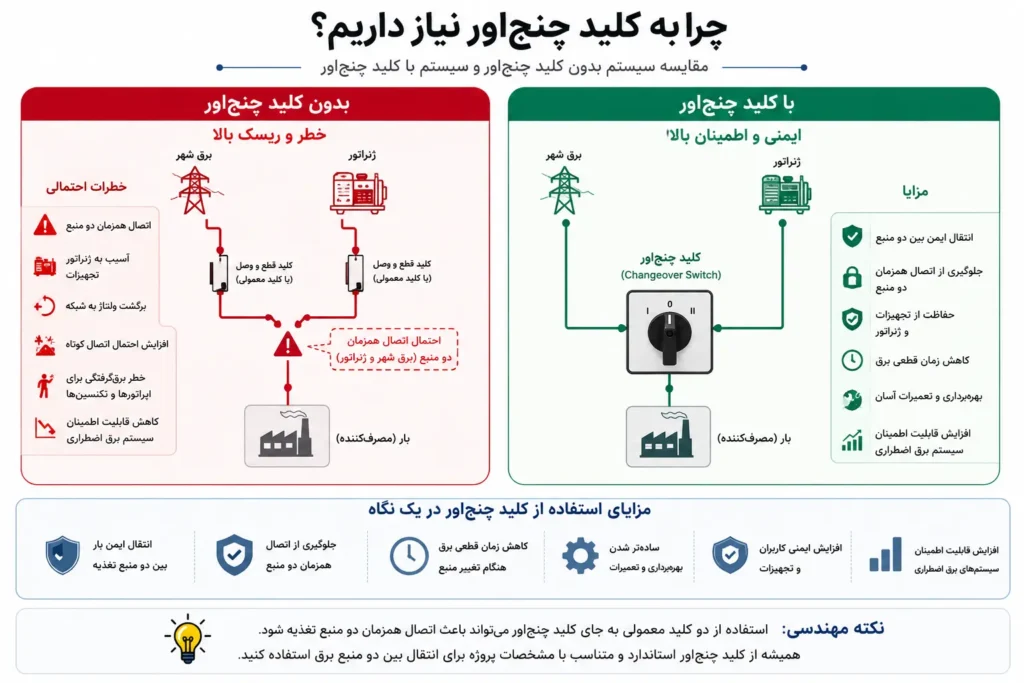

چرا به کلید چنجاور نیاز داریم؟
در بسیاری از پروژههای الکتریکی، تنها یک منبع تغذیه برای تأمین برق تجهیزات کافی نیست. ساختمانهای اداری، کارخانهها، بیمارستانها، مراکز داده، ایستگاههای مخابراتی و حتی برخی ساختمانهای مسکونی، علاوه بر برق شهر از منابع تغذیه پشتیبان مانند ژنراتور، UPS یا سیستمهای خورشیدی نیز استفاده میکنند تا در صورت بروز قطعی برق، تأمین انرژی بدون وقفه ادامه یابد.
اما استفاده از دو منبع تغذیه، چالش مهمی را به همراه دارد؛ بار الکتریکی در هر لحظه باید تنها به یکی از منابع متصل باشد. اگر برق شهر و ژنراتور بهصورت همزمان به یک مدار متصل شوند، احتمال بروز خسارتهای جدی وجود خواهد داشت.
به همین دلیل، کلید چنجاور بهعنوان یک تجهیز ایمنی و کنترلی، وظیفه انتقال بار بین دو منبع را بر عهده دارد و از اتصال ناخواسته آنها به یکدیگر جلوگیری میکند.
اگر از کلید چنج اور استفاده نکنیم چه اتفاقی میافتد؟
استفاده نکردن از یک کلید چنجاور مناسب میتواند پیامدهای مختلفی به همراه داشته باشد، از جمله:
- اتصال همزمان برق شهر و ژنراتور
- آسیب دیدن ژنراتور یا تجهیزات الکتریکی
- برگشت ولتاژ به شبکه برق
- افزایش احتمال اتصال کوتاه
- ایجاد خطر برقگرفتگی برای اپراتورها و تکنسینهای تعمیرات
- کاهش قابلیت اطمینان سیستم برق اضطراری
به همین دلیل، در بسیاری از تابلوهای برق استاندارد، استفاده از تجهیزات انتقال بار مطابق با الزامات طراحی و استانداردهای مربوطه در نظر گرفته میشود.
مهمترین مزایای استفاده از کلید چنج اور
استفاده از کلید چنجاور مزایای متعددی دارد که مهمترین آنها عبارتاند از:
- انتقال ایمن بار بین دو منبع تغذیه
- جلوگیری از اتصال همزمان دو منبع برق
- افزایش ایمنی کاربران و تجهیزات
- کاهش زمان قطعی برق هنگام تغییر منبع تغذیه
- سادهتر شدن بهرهبرداری و تعمیرات
- افزایش قابلیت اطمینان سیستمهای برق اضطراری
- امکان مدیریت بهتر منابع تغذیه در تابلوهای برق
در مدلهای پیشرفتهتر مانند کلیدهای چنجاور اتوماتیک (ATS)، این انتقال بدون دخالت اپراتور و تنها در چند ثانیه انجام میشود که برای تجهیزات حساس مانند بیمارستانها، مراکز داده و خطوط تولید اهمیت ویژهای دارد.
💡 نکته مهندسی
یکی از اشتباهات رایج این است که برخی افراد تصور میکنند میتوان با دو کلید مینیاتوری یا دو کلید گردان معمولی، عملکرد یک کلید چنجاور را شبیهسازی کرد. این روش به دلیل نبود مکانیزم اینترلاک (Interlock) میتواند باعث اتصال همزمان دو منبع تغذیه شود و خطرات جدی برای تجهیزات و افراد ایجاد کند. به همین دلیل، برای انتقال بین دو منبع برق باید از کلید چنجاور استاندارد و متناسب با مشخصات پروژه استفاده شود.
کلید چنج اور چگونه کار میکند؟
عملکرد کلید چنج اور بر پایه یک اصل ساده اما بسیار مهم است: در هر لحظه، بار الکتریکی فقط باید به یکی از منابع تغذیه متصل باشد.
فرض کنید یک تابلو برق دارای دو منبع تغذیه است؛ منبع اول برق شهر و منبع دوم ژنراتور اضطراری. در شرایط عادی، کلید چنجاور بار را به برق شهر متصل میکند و ژنراتور از مدار خارج است. اگر برق شهر قطع شود، اپراتور (در مدلهای دستی) یا سیستم کنترل (در مدلهای اتوماتیک) وضعیت کلید را تغییر میدهد تا بار از ژنراتور تغذیه شود.
نکته مهم این است که در تمام مراحل تغییر وضعیت، مکانیزم داخلی کلید بهگونهای طراحی شده است که قبل از اتصال منبع دوم، ارتباط با منبع اول بهطور کامل قطع شود. به این روش Break Before Make (BBM) یا «ابتدا قطع، سپس وصل» گفته میشود.
این ویژگی از مهمترین دلایل استفاده از کلیدهای چنجاور استاندارد است؛ زیرا از اتصال همزمان دو منبع تغذیه جلوگیری کرده و ایمنی تجهیزات و کاربران را تضمین میکند.
سه وضعیت اصلی کلید چنج اور
بیشتر کلیدهای چنج اور دستی دارای سه وضعیت عملکرد هستند:
حالت I (منبع اول)
در این وضعیت، بار به منبع تغذیه اول متصل است. در اغلب پروژهها، این منبع همان برق شهر محسوب میشود و تجهیزات بهصورت عادی از شبکه برق تغذیه میشوند.
حالت 0 (قطع کامل مدار)
در این وضعیت، هیچیک از منابع تغذیه به بار متصل نیستند و مدار بهطور کامل از هر دو منبع جدا میشود.
این حالت معمولاً برای موارد زیر استفاده میشود:
- انجام تعمیرات و سرویس تجهیزات
- افزایش ایمنی هنگام تعویض منبع تغذیه
- جلوگیری از انتقال ناخواسته برق
حالت II (منبع دوم)
در این وضعیت، بار از منبع تغذیه دوم انرژی دریافت میکند. این منبع میتواند ژنراتور، UPS، اینورتر یا هر منبع برق پشتیبان دیگری باشد.
فرآیند انتقال بار چگونه انجام میشود؟
بهطور خلاصه، انتقال بین دو منبع در چهار مرحله انجام میشود:
- بار از منبع اول تغذیه میشود.
- ارتباط با منبع اول بهطور کامل قطع میشود.
- کلید از وضعیت میانی (0) عبور میکند.
- بار به منبع دوم متصل میشود.
این توالی باعث میشود که هیچگاه دو منبع بهصورت همزمان به یکدیگر متصل نشوند.
انتقال دستی و انتقال اتوماتیک چه تفاوتی دارند؟
در کلیدهای دستی (Manual Changeover Switch)، تغییر وضعیت توسط اپراتور انجام میشود. در صورت قطع برق، کاربر دسته کلید را از وضعیت I به II منتقل میکند.
اما در کلیدهای اتوماتیک (ATS)، یک کنترلر وضعیت شبکه برق را بهطور مداوم پایش میکند. در صورت قطع برق شهر، سیستم بهصورت خودکار ژنراتور را راهاندازی کرده و پس از آماده شدن آن، بار را بدون نیاز به دخالت اپراتور به منبع دوم منتقل میکند. با بازگشت برق شهر نیز فرآیند انتقال بهصورت خودکار در جهت عکس انجام میشود.
به همین دلیل، کلیدهای ATS معمولاً در مراکزی استفاده میشوند که حتی چند ثانیه قطعی برق نیز قابل قبول نیست؛ مانند بیمارستانها، مراکز داده، صنایع حساس و اتاقهای سرور.
💡 نکته مهندسی
یکی از اشتباهات رایج این است که برخی افراد تصور میکنند هنگام تغییر وضعیت کلید، هر دو منبع برای مدت کوتاهی به بار متصل میشوند. در یک کلید چنجاور استاندارد، چنین اتفاقی رخ نمیدهد. مکانیزم داخلی کلید بهگونهای طراحی شده است که ابتدا ارتباط با منبع فعال را بهطور کامل قطع کرده و سپس منبع جدید را وارد مدار میکند. همین ویژگی، مهمترین تفاوت کلیدهای چنجاور استاندارد با روشهای غیراصولی انتقال بار است.
انواع کلید چنجاور (Types of Changeover Switches)
کلیدهای چنجاور از نظر نحوه عملکرد، ساختمان و نوع کاربرد در مدلهای مختلفی تولید میشوند. هر یک از این مدلها برای شرایط خاصی طراحی شدهاند و انتخاب صحیح آنها تأثیر مستقیمی بر ایمنی، عملکرد و قابلیت اطمینان سیستم برق خواهد داشت.
در این بخش، رایجترین انواع کلیدهای چنجاور را معرفی میکنیم.

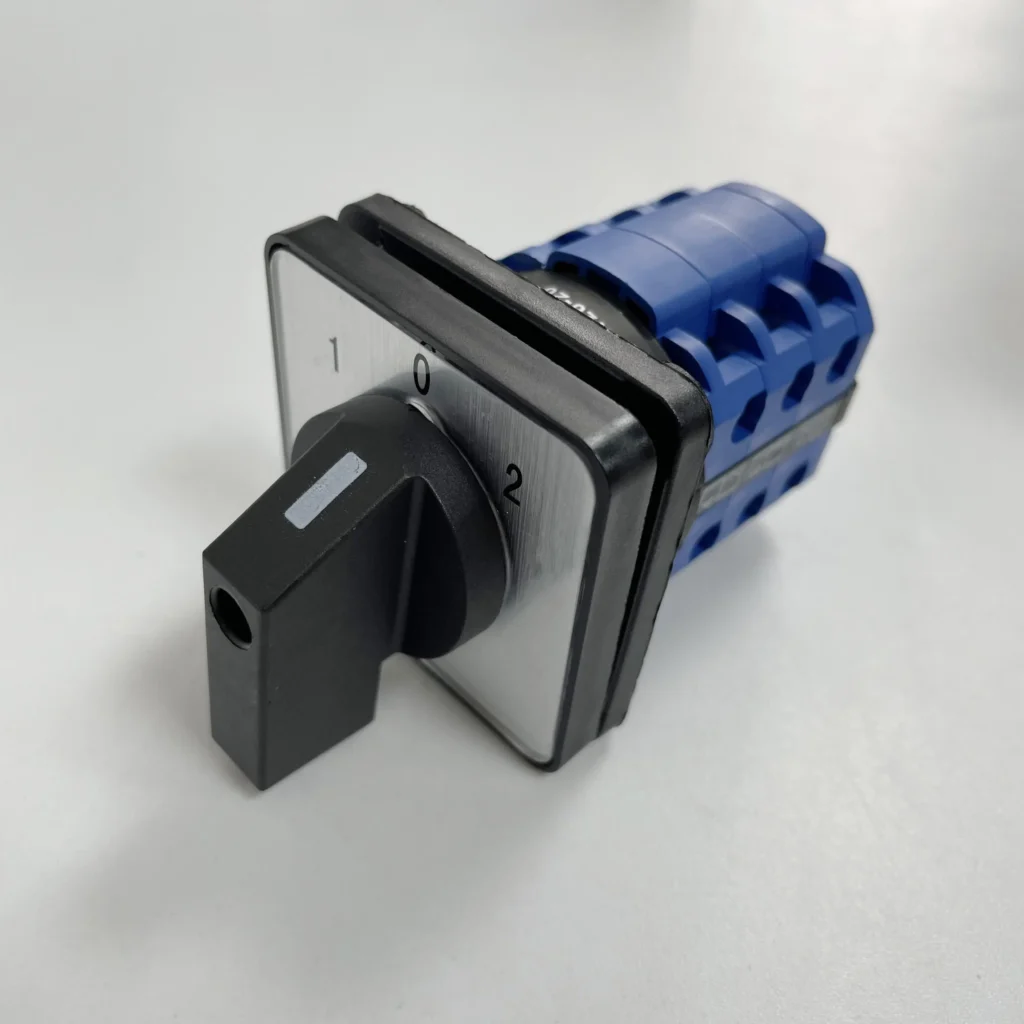

۱. کلید چنج اور دستی (Manual Changeover Switch)
کلید چنجاور دستی سادهترین و پرکاربردترین نوع کلید انتقال بار است. در این مدل، تغییر وضعیت کلید توسط اپراتور و از طریق دسته یا اهرم انجام میشود.
در صورت قطع برق شهر، کاربر پس از اطمینان از آماده بودن منبع جایگزین، دسته کلید را از موقعیت I به II منتقل میکند تا بار از منبع دوم تغذیه شود.
مزایا
- قیمت مناسب
- ساختار ساده و قابل اعتماد
- نگهداری آسان
- عدم نیاز به مدار فرمان
معایب
- نیاز به حضور اپراتور
- انتقال با تأخیر نسبت به مدلهای اتوماتیک
- مناسب نبودن برای تجهیزات بسیار حساس
۲. کلید چنج اور اتوماتیک (Automatic Transfer Switch – ATS)
در سیستمهای حساس که قطع برق حتی برای چند ثانیه نیز قابل قبول نیست، از کلید چنجاور اتوماتیک یا ATS استفاده میشود.
در این مدل، یک کنترلر هوشمند وضعیت برق شهر را بهصورت مداوم پایش میکند. در صورت قطع برق، ژنراتور یا منبع پشتیبان بهطور خودکار راهاندازی شده و پس از رسیدن به شرایط پایدار، بار بدون نیاز به دخالت اپراتور به آن منتقل میشود.
مزایا
- انتقال خودکار
- افزایش قابلیت اطمینان
- مناسب برای بارهای حساس
- کاهش زمان قطعی برق
کاربردها
- بیمارستانها
- مراکز داده (Data Center)
- صنایع حساس
- فرودگاهها
- مراکز مخابراتی

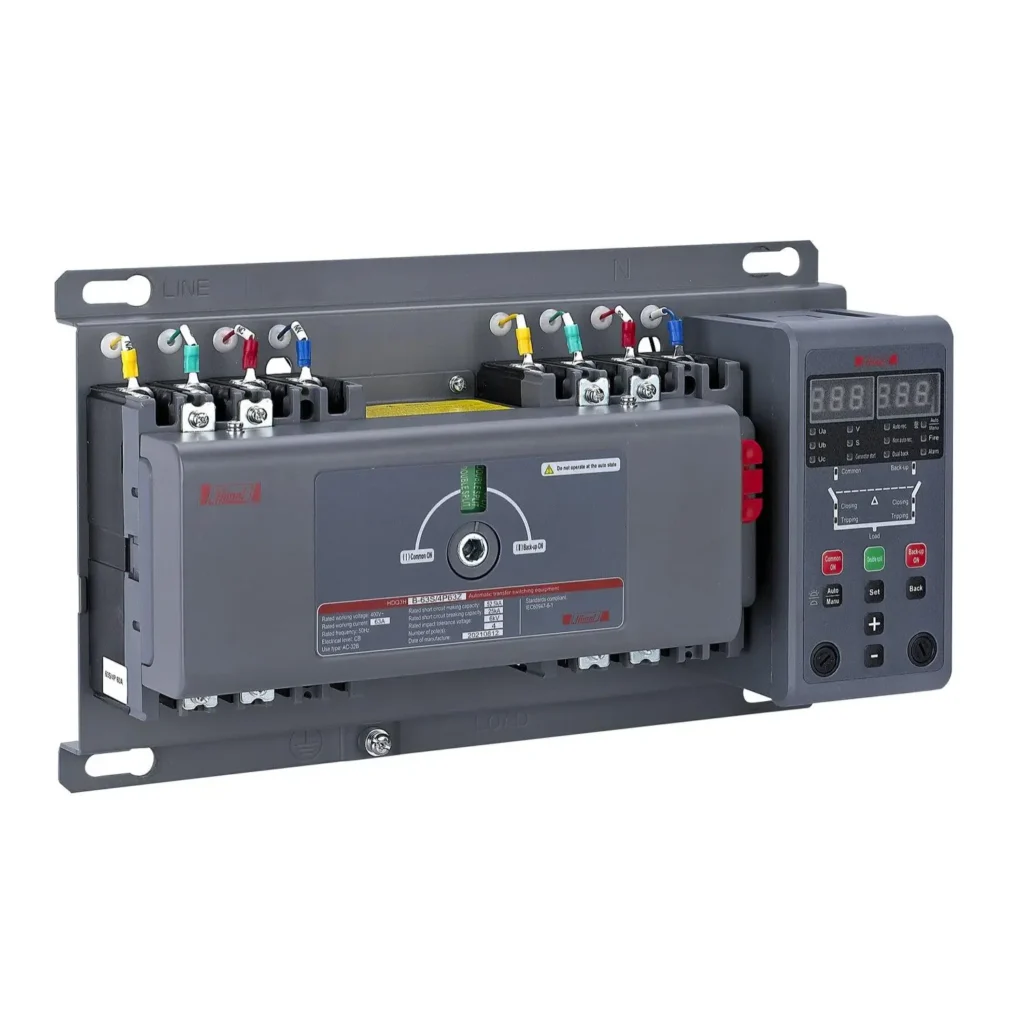

۳. کلید چنج اور موتوردار (Motorized Changeover Switch)
در این نوع، یک موتور الکتریکی وظیفه تغییر وضعیت کلید را بر عهده دارد. برخلاف ATS که یک سیستم کامل شامل کنترلر و منطق تصمیمگیری است، کلید موتوردار معمولاً با دریافت فرمان از PLC، سیستم مدیریت ساختمان (BMS) یا مدار کنترل، موقعیت خود را تغییر میدهد.
این مدل بیشتر در پروژههای صنعتی و سامانههای اتوماسیون کاربرد دارد.

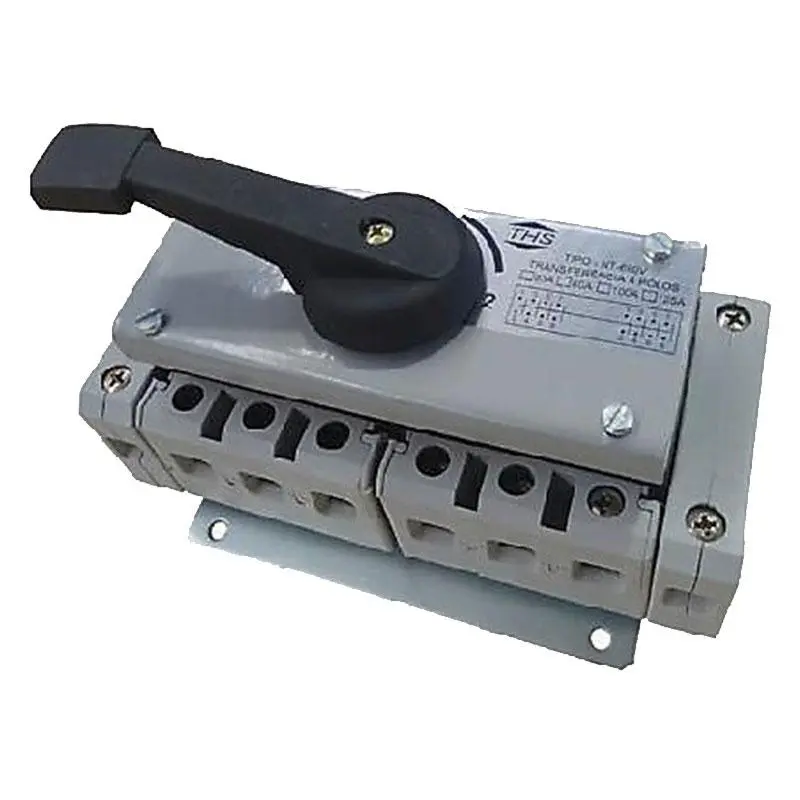

۴. کلید چنج اور گردان (Rotary Changeover Switch)
این نوع، یکی از شناختهشدهترین و پرکاربردترین انواع کلید چنجاور است و همان مدلی است که در ادامه مقاله، سری LW28 شرکت TENGEN را بهطور کامل بررسی خواهیم کرد.
در کلیدهای گردان، تغییر وضعیت از طریق چرخاندن یک دسته انجام میشود و مکانیزم داخلی، کنتاکتها را در موقعیتهای مختلف جابهجا میکند.
این کلیدها علاوه بر انتقال بین دو منبع تغذیه، در مدارهای انتخاب فاز، کنترل موتور، انتخاب ولتمتر، انتخاب آمپرمتر و بسیاری از کاربردهای صنعتی نیز مورد استفاده قرار میگیرند.
۵. کلید چنج اور اهرمی (Lever Changeover Switch)
در پروژههایی که جریانهای بسیار بالا وجود دارد، معمولاً از کلیدهای اهرمی استفاده میشود.
این کلیدها دارای مکانیزم مستحکمتری هستند و بیشتر در ورودی تابلوهای اصلی، نیروگاهها و صنایع سنگین به کار میروند.

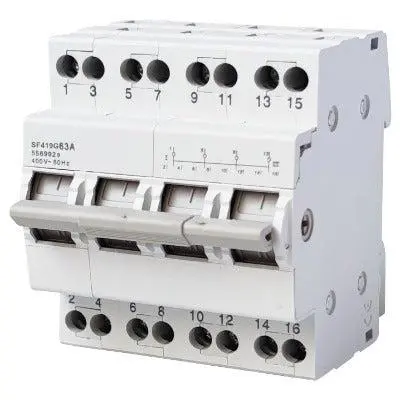

۶. کلید چنج اور ماژولار (DIN Rail Changeover Switch)
این مدل برای نصب روی ریل DIN طراحی شده و ابعاد کوچکتری نسبت به سایر مدلها دارد.
به دلیل نصب آسان و اشغال فضای کمتر، در تابلوهای برق ساختمانی، تابلوهای خورشیدی و پروژههای سبک بسیار محبوب است.
مقایسه انواع کلیدهای چنج اور
| نوع کلید | نحوه عملکرد | مهمترین کاربرد |
|---|---|---|
| دستی (Manual) | تغییر وضعیت توسط اپراتور | ساختمانها، کارگاهها، ژنراتورهای کوچک |
| اتوماتیک (ATS) | انتقال خودکار | بیمارستان، دیتاسنتر، صنایع حساس |
| موتوردار (Motorized) | فرمان از PLC یا سیستم کنترل | اتوماسیون صنعتی |
| گردان (Rotary) | چرخش دسته | تابلوهای برق و کنترل |
| اهرمی (Lever) | اهرم مکانیکی | جریانهای بالا |
| ماژولار (DIN Rail) | نصب روی ریل | تابلوهای ساختمانی |
💡 نکته مهندسی
یکی از اشتباهات رایج، یکسان دانستن ATS و کلید چنجاور است.
در واقع، ATS یک سیستم انتقال خودکار است که از چند بخش شامل کنترلر، تجهیزات فرمان و یک کلید انتقال تشکیل میشود. اما کلید چنجاور خودِ تجهیزی است که عمل انتقال اتصالهای الکتریکی را انجام میدهد. بنابراین، هر ATS از یک مکانیزم چنجاور استفاده میکند، اما هر کلید چنجاور الزاماً یک ATS نیست.

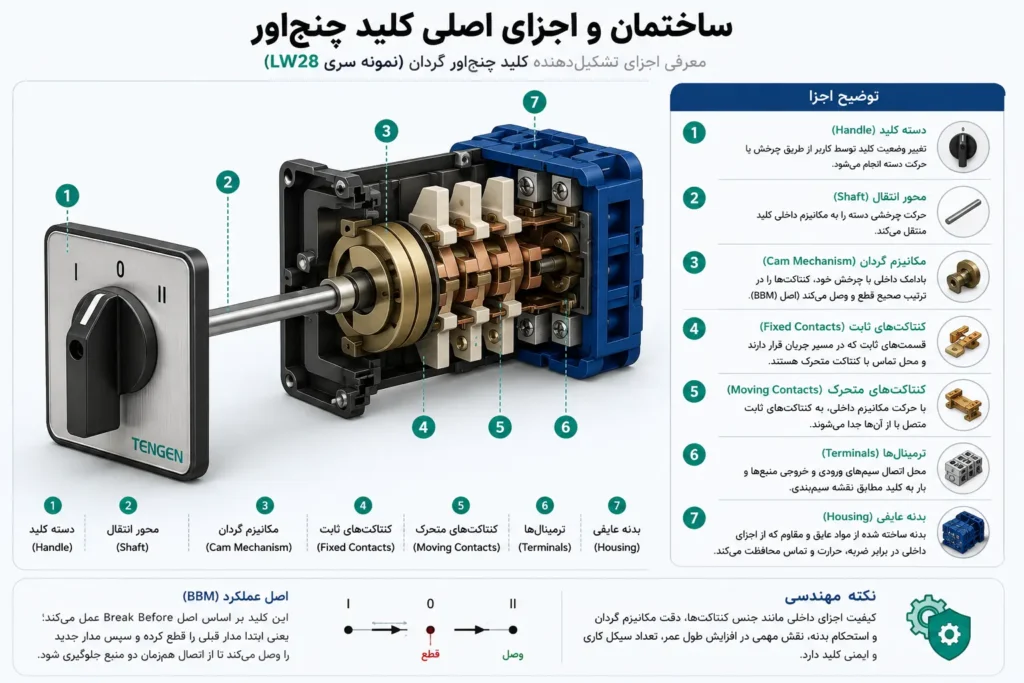

ساختمان و اجزای اصلی کلید چنجاور
اگرچه کلیدهای چنجاور در مدلها و ظرفیتهای مختلف تولید میشوند، اما ساختار اصلی اغلب آنها شباهت زیادی به یکدیگر دارد. هر کلید چنجاور از مجموعهای از قطعات مکانیکی و الکتریکی تشکیل شده است که در کنار هم وظیفه انتقال ایمن جریان بین دو منبع تغذیه را بر عهده دارند.
آشنایی با این اجزا نهتنها در انتخاب کلید مناسب اهمیت دارد، بلکه هنگام مطالعه کاتالوگهای فنی، سیمبندی و عیبیابی نیز بسیار مفید خواهد بود.
۱. دسته کلید (Handle)
دسته، بخشی است که کاربر از طریق آن وضعیت کلید را تغییر میدهد.
در مدلهای دستی، با چرخاندن یا حرکت دادن دسته، مکانیزم داخلی کلید فعال شده و کنتاکتها در موقعیت جدید قرار میگیرند.
بسته به نوع کلید، دسته میتواند به شکلهای مختلفی مانند:
- دسته گردان
- دسته اهرمی
- دسته قفلدار
- دسته نصب روی درب تابلو (Door Coupling)
طراحی شود.

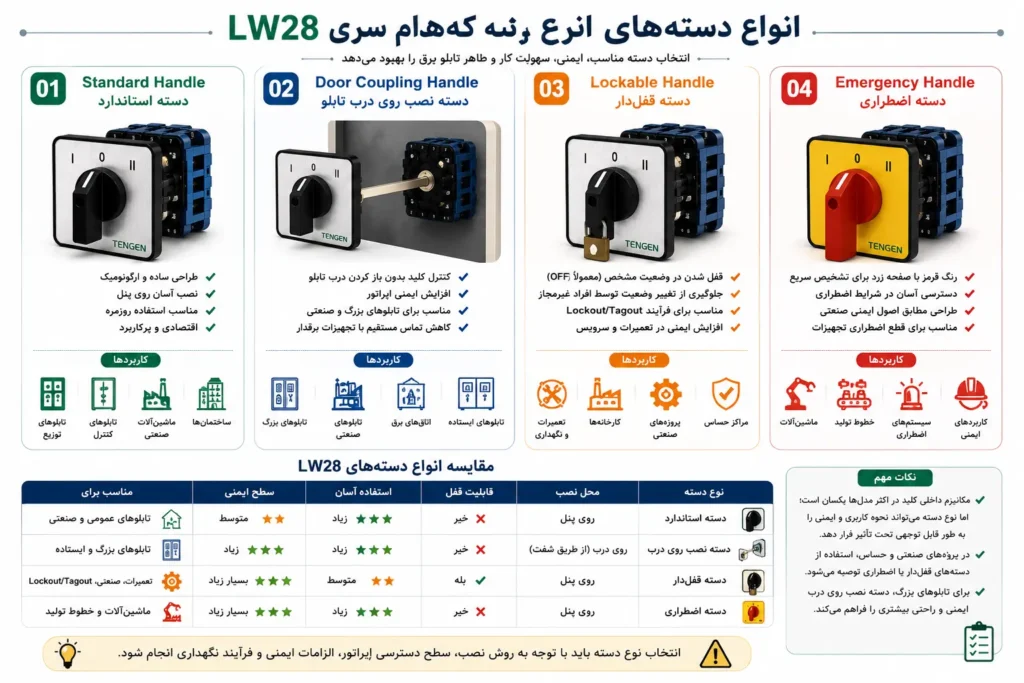

نکته: در سری LW28 TENGEN انواع مختلف دسته و پنل وجود دارد که در بخش معرفی محصول بهطور کامل بررسی خواهیم کرد.
۲. مکانیزم گردان (Cam Mechanism)
قلب کلید چنجاور، مکانیزم گردان یا Cam Mechanism است.
با حرکت دسته، بادامک داخلی (Cam) میچرخد و باعث باز یا بسته شدن کنتاکتها در ترتیب مشخصی میشود.
طراحی دقیق این مکانیزم باعث میشود کلید مطابق اصل Break Before Make (BBM) عمل کند؛ یعنی ابتدا مدار قبلی را قطع کرده و سپس مدار جدید را وصل کند.
۳. کنتاکتهای ثابت و متحرک (Contacts)
کنتاکتها مسیر عبور جریان الکتریکی را تشکیل میدهند و به دو دسته تقسیم میشوند:
- کنتاکت ثابت (Fixed Contact) که در جای خود ثابت است.
- کنتاکت متحرک (Moving Contact) که با حرکت مکانیزم داخلی تغییر وضعیت میدهد.
کیفیت جنس کنتاکتها نقش مهمی در افزایش طول عمر کلید، کاهش مقاومت الکتریکی و جلوگیری از ایجاد جرقه دارد.
۴. ترمینالها (Terminals)
تمام سیمهای ورودی و خروجی به ترمینالهای کلید متصل میشوند.
در اغلب مدلها، روی بدنه کلید شمارهگذاری مشخصی برای ترمینالها وجود دارد تا عملیات سیمبندی مطابق نقشه فنی انجام شود.
۵. محور انتقال (Shaft)
محور یا شفت، حرکت دسته را به مکانیزم داخلی منتقل میکند.
در برخی مدلهای صنعتی، این محور بهصورت رابط بلند طراحی میشود تا دسته روی درب تابلو نصب شده و خود کلید در داخل تابلو قرار گیرد.
۶. بدنه عایقی (Insulating Housing)
تمام قطعات داخلی کلید داخل یک بدنه عایق قرار میگیرند.
این بدنه علاوه بر محافظت مکانیکی، از تماس کاربران با قسمتهای برقدار جلوگیری کرده و استحکام لازم را در شرایط صنعتی فراهم میکند.
اجزای اصلی در یک نگاه
| جزء | وظیفه |
|---|---|
| Handle | تغییر وضعیت کلید |
| Cam | کنترل ترتیب عملکرد کنتاکتها |
| Contacts | برقراری یا قطع جریان |
| Terminals | اتصال سیمها |
| Shaft | انتقال حرکت دسته |
| Housing | محافظت و عایقبندی |
💡 نکته مهندسی
در بسیاری از پروژهها، هنگام خرید کلید چنجاور فقط به جریان نامی (Current Rating) توجه میشود؛ در حالی که کیفیت مکانیزم داخلی، جنس کنتاکتها و استحکام بدنه نیز نقش بسیار مهمی در طول عمر و قابلیت اطمینان کلید دارند. به همین دلیل، دو کلید با جریان نامی یکسان ممکن است از نظر دوام، تعداد سیکل کاری و عملکرد در شرایط واقعی تفاوت قابل توجهی داشته باشند.

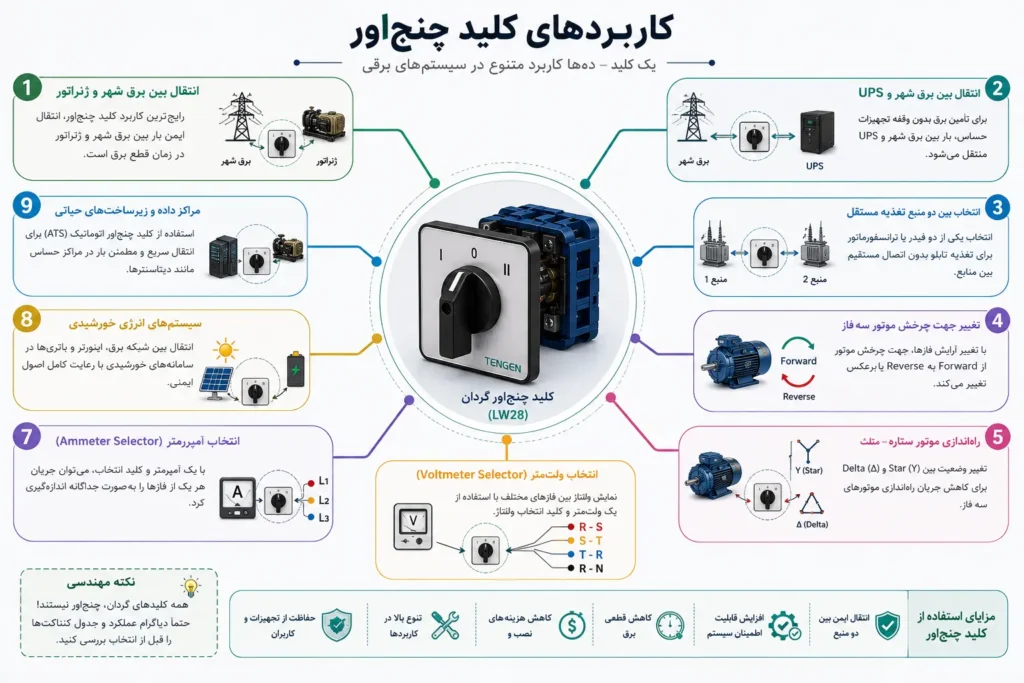

کاربردهای کلید چنجاور (Applications of Changeover Switch)
یکی از مهمترین دلایل محبوبیت کلیدهای چنجاور، تنوع بالای کاربرد آنها در سیستمهای الکتریکی است. اگرچه بسیاری از افراد تصور میکنند این کلیدها فقط برای جابهجایی بین برق شهر و ژنراتور استفاده میشوند، اما در عمل دامنه کاربرد آنها بسیار گستردهتر است.
امروزه از کلیدهای چنجاور در پروژههای صنعتی، تجاری، ساختمانی و حتی سامانههای انرژی تجدیدپذیر استفاده میشود. انتخاب نوع مناسب کلید نیز به عواملی مانند ظرفیت بار، تعداد منابع تغذیه، سطح اتوماسیون و الزامات ایمنی بستگی دارد.
در ادامه با مهمترین کاربردهای این تجهیزات آشنا میشویم.
۱. انتقال بین برق شهر و ژنراتور
این رایجترین کاربرد کلید چنجاور است.
در شرایط عادی، مصرفکننده از برق شهر تغذیه میشود. اما در صورت قطع برق، کلید چنجاور بار را به ژنراتور منتقل میکند تا تجهیزات بدون نیاز به تغییر سیمبندی، به کار خود ادامه دهند.
این کاربرد در مکانهایی مانند:
- کارخانهها
- ساختمانهای اداری
- مراکز درمانی
- فروشگاهها
- مجتمعهای مسکونی
بسیار متداول است.
۲. انتقال بین برق شهر و UPS
در بسیاری از تجهیزات حساس مانند سرورها، تجهیزات مخابراتی و سیستمهای امنیتی، از UPS بهعنوان منبع تغذیه پشتیبان استفاده میشود.
کلید چنجاور امکان انتقال ایمن بین برق شهر و UPS را فراهم میکند تا در زمان قطع برق، عملکرد تجهیزات بدون اختلال ادامه یابد.
۳. انتخاب بین دو منبع تغذیه مستقل
در برخی پروژههای صنعتی، دو ورودی برق مستقل وجود دارد؛ برای مثال دو ترانسفورماتور یا دو فیدر مجزا که هر دو میتوانند انرژی مورد نیاز یک تابلو را تأمین کنند.
در چنین شرایطی، کلید چنجاور امکان انتخاب یکی از این دو منبع را فراهم میکند، بدون آنکه ارتباط مستقیمی بین آنها برقرار شود.
۴. کنترل جهت چرخش موتورهای سهفاز
یکی دیگر از کاربردهای مهم کلیدهای گردان، تغییر جهت چرخش موتورهای سهفاز است.
با تغییر آرایش فازها، جهت گردش موتور از Forward به Reverse یا برعکس تغییر میکند. این کاربرد در ماشینآلات صنعتی، جرثقیلها، نوار نقالهها و تجهیزات انتقال مواد بسیار رایج است.
نکته: همه کلیدهای گردان برای این کاربرد طراحی نشدهاند و باید از مدلهایی استفاده شود که دیاگرام کنتاکت مناسب برای تغییر جهت موتور را دارند.
۵. راهاندازی موتور به روش ستاره–مثلث
در برخی مدلهای کلید گردان، امکان تغییر وضعیت بین Star (Y) و Delta (Δ) نیز وجود دارد.
این روش برای کاهش جریان راهاندازی موتورهای سهفاز استفاده میشود و در بسیاری از تابلوهای صنعتی کاربرد دارد.
۶. انتخاب ولتمتر (Voltmeter Selector Switch)
در تابلوهای برق سهفاز، معمولاً یک ولتمتر برای اندازهگیری ولتاژ بین فازهای مختلف استفاده میشود.
کلید گردان به اپراتور اجازه میدهد تنها با چرخاندن دسته، ولتاژ بین فازهای مختلف (R-S، S-T، T-R و …) را مشاهده کند.
۷. انتخاب آمپرمتر (Ammeter Selector Switch)
بهجای نصب سه آمپرمتر مجزا، از یک آمپرمتر و یک کلید انتخاب آمپرمتر استفاده میشود.
با تغییر موقعیت کلید، جریان هر یک از فازها بهترتیب نمایش داده میشود. این روش علاوه بر کاهش هزینه، فضای کمتری در تابلو اشغال میکند.
۸. سیستمهای انرژی خورشیدی (Solar PV Systems)
با گسترش استفاده از انرژیهای تجدیدپذیر، کلیدهای چنجاور در سامانههای خورشیدی نیز کاربرد گستردهای پیدا کردهاند.
در این سیستمها، انتقال بین برق شبکه، اینورتر و منابع ذخیره انرژی باید با رعایت کامل اصول ایمنی انجام شود و کلید چنجاور نقش مهمی در این فرآیند دارد.
۹. مراکز داده و زیرساختهای حیاتی
در دیتاسنترها، اتاقهای سرور، مراکز مخابراتی و بانکها، قطع برق حتی برای چند ثانیه نیز میتواند خسارتهای سنگینی ایجاد کند.
به همین دلیل، در این مراکز معمولاً از کلیدهای چنجاور اتوماتیک (ATS) در کنار ژنراتور و UPS استفاده میشود تا انتقال بار در کوتاهترین زمان ممکن انجام شود.
کاربردها در یک نگاه
| کاربرد | نوع کلید مناسب |
|---|---|
| برق شهر ↔ ژنراتور | Manual / ATS |
| برق شهر ↔ UPS | Manual / ATS |
| دو فیدر برق | Manual / Motorized |
| تغییر جهت موتور | Rotary Cam Switch |
| ستاره–مثلث | Rotary Cam Switch |
| انتخاب ولتمتر | Selector Switch |
| انتخاب آمپرمتر | Selector Switch |
| سیستم خورشیدی | Changeover / ATS |
💡 نکته مهندسی
یکی از اشتباهات رایج این است که تصور میشود همه کلیدهای گردان، چنجاور هستند. در واقع، بسیاری از کلیدهای گردان تنها برای انتخاب مدار (Selector Switch) یا کنترل موتور طراحی شدهاند و نباید برای انتقال بین دو منبع تغذیه استفاده شوند. هنگام انتخاب کلید، همیشه باید دیاگرام عملکرد (Switching Diagram) و جدول کنتاکتها (Contact Table) را بررسی کنید. این موضوع را در بخش معرفی سری LW28 TENGEN بهصورت عملی و با مثالهای واقعی از کاتالوگ بررسی خواهیم کرد.

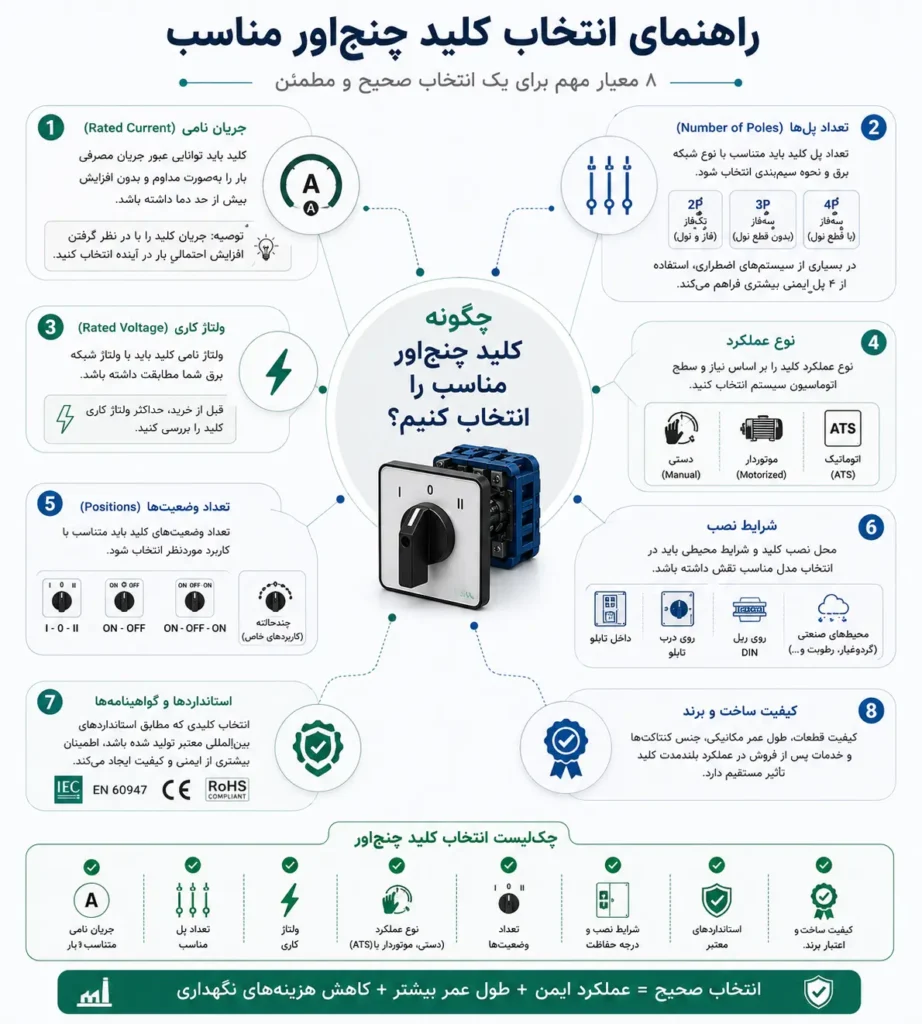

راهنمای انتخاب کلید چنجاور مناسب
انتخاب کلید چنجاور تنها به دانستن جریان مصرفی محدود نمیشود. یک انتخاب صحیح باید بر اساس نوع پروژه، مشخصات الکتریکی، شرایط نصب و الزامات ایمنی انجام شود. در صورتی که کلید متناسب با نیاز سیستم انتخاب نشود، ممکن است علاوه بر کاهش عمر تجهیزات، عملکرد سیستم برق اضطراری نیز با مشکل مواجه شود.
در ادامه، مهمترین معیارهایی را بررسی میکنیم که هنگام انتخاب یک کلید چنجاور باید به آنها توجه داشته باشید.
۱. جریان نامی (Rated Current)
اولین و مهمترین پارامتر، جریان نامی (Rated Current) است.
کلید باید توانایی عبور جریان مصرفی بار را بدون افزایش بیش از حد دما داشته باشد. انتخاب کلیدی با جریان کمتر از نیاز سیستم میتواند باعث گرم شدن بیش از حد کنتاکتها، کاهش عمر مفید و حتی آسیب به کلید شود.
از طرف دیگر، انتخاب کلیدی با ظرفیت بسیار بالاتر از نیاز نیز معمولاً باعث افزایش هزینه پروژه خواهد شد، بدون آنکه مزیت عملی قابل توجهی ایجاد کند.
توصیه: همیشه علاوه بر جریان مصرفی فعلی، افزایش احتمالی بار در آینده را نیز در نظر بگیرید.
۲. تعداد پلها (Number of Poles)
کلیدهای چنجاور معمولاً در مدلهای ۲ پل (2P)، ۳ پل (3P) و ۴ پل (4P) تولید میشوند.
انتخاب تعداد پل به نوع شبکه برق و نحوه سیمبندی بستگی دارد.
به طور کلی:
- 2P: مناسب برای مدارهای تکفاز (فاز و نول)
- 3P: مناسب برای مدارهای سهفاز بدون نیاز به قطع نول
- 4P: مناسب برای مدارهای سهفاز که علاوه بر سه فاز، سیم نول نیز باید همزمان قطع و وصل شود.
نکته: در بسیاری از سیستمهای برق اضطراری، استفاده از کلید ۴ پل به دلیل قطع همزمان نول، ایمنی بیشتری فراهم میکند؛ البته انتخاب نهایی باید بر اساس طراحی سیستم و الزامات پروژه انجام شود.
۳. ولتاژ کاری (Rated Voltage)
یکی دیگر از مشخصات مهم، ولتاژ کاری کلید است.
پیش از انتخاب، اطمینان حاصل کنید که ولتاژ نامی کلید با ولتاژ شبکه برق شما مطابقت دارد. این موضوع در پروژههای صنعتی و تأسیسات با ولتاژهای مختلف اهمیت ویژهای دارد.
۴. نوع عملکرد
پیش از خرید، مشخص کنید که به چه نوع کلیدی نیاز دارید:
- دستی (Manual): مناسب برای پروژههایی که انتقال بار توسط اپراتور انجام میشود.
- موتوردار (Motorized): مناسب برای سیستمهای دارای PLC یا اتوماسیون.
- اتوماتیک (ATS): مناسب برای مراکز حساس که انتقال بار باید بدون دخالت انسان انجام شود.
۵. تعداد وضعیتها (Positions)
همه کلیدهای چنجاور تعداد وضعیت یکسانی ندارند.
رایجترین مدلها عبارتاند از:
- I – 0 – II
- ON – OFF
- ON – OFF – ON
- مدلهای چندحالته برای کاربردهای خاص مانند انتخاب ولتمتر، آمپرمتر یا کنترل موتور.
بنابراین، تعداد وضعیتهای کلید باید متناسب با کاربرد موردنظر انتخاب شود.
۶. شرایط نصب
پیش از انتخاب، به محل نصب کلید نیز توجه کنید.
برای مثال:
- نصب داخل تابلو برق
- نصب روی درب تابلو
- نصب روی ریل DIN
- نصب در محیطهای صنعتی با گردوغبار یا رطوبت بالا
در این شرایط، بررسی درجه حفاظت (IP) و نوع بدنه اهمیت زیادی دارد.
۷. استانداردها و گواهینامهها
یکی از مهمترین معیارهای انتخاب، مطابقت کلید با استانداردهای معتبر بینالمللی است.
استفاده از کلیدهایی که مطابق استانداردهای مربوط به تجهیزات فشار ضعیف تولید شدهاند، اطمینان بیشتری از نظر ایمنی، دوام و عملکرد فراهم میکند.
۸. کیفیت ساخت و برند
جنس کنتاکتها، استحکام مکانیزم داخلی، کیفیت بدنه، تعداد سیکل کاری و خدمات پس از فروش، همگی از عواملی هستند که در عملکرد بلندمدت کلید تأثیر مستقیم دارند.
به همین دلیل، انتخاب برندهای شناختهشده و دارای مستندات فنی معتبر، ریسک خرابی و هزینههای نگهداری را کاهش میدهد.
چک لیست انتخاب کلید چنج اور
قبل از خرید، این موارد را بررسی کنید:
- ✅ جریان نامی متناسب با بار
- ✅ تعداد پل مناسب
- ✅ ولتاژ کاری
- ✅ نوع عملکرد (دستی، موتوردار یا ATS)
- ✅ تعداد وضعیتها
- ✅ شرایط نصب و درجه حفاظت
- ✅ استانداردهای معتبر
- ✅ کیفیت ساخت و اعتبار برند
💡 نکته مهندسی
یکی از رایجترین اشتباهات در پروژهها، انتخاب کلید صرفاً بر اساس جریان نامی است. در حالی که ممکن است دو کلید ۶۳ آمپر از نظر ظرفیت جریان یکسان باشند، اما از نظر تعداد پل، نوع عملکرد، کلاس بهرهبرداری (Utilization Category)، طول عمر مکانیکی، جنس کنتاکتها و استانداردهای ساخت تفاوتهای قابل توجهی داشته باشند. همیشه مشخصات فنی کامل محصول را بررسی کنید و تنها به عدد آمپر روی بدنه کلید اکتفا نکنید.
معرفی سری LW28 ؛ یکی از پرکاربردترین کلیدهای چنجاور صنعتی
پس از آشنایی با اصول عملکرد، انواع و کاربردهای کلیدهای چنجاور، اکنون نوبت به بررسی یکی از شناختهشدهترین خانوادههای این تجهیزات، یعنی سری LW28 میرسد.
سری LW28 که توسط شرکت TENGEN Electric تولید میشود، از نوع Rotary Cam Switch یا کلید گردان بادامکی است و برای کاربردهای متنوعی مانند انتقال بین دو منبع تغذیه، کنترل موتورهای الکتریکی، انتخاب مدارهای اندازهگیری و قطع و وصل بار طراحی شده است.
یکی از مهمترین ویژگیهای این سری، طراحی ماژولار، تنوع بسیار زیاد مدلها و قابلیت پیکربندی برای کاربردهای مختلف است. به همین دلیل، سری LW28 تنها یک کلید چنجاور ساده نیست؛ بلکه خانوادهای از کلیدهای گردان صنعتی است که با تغییر آرایش کنتاکتها، تعداد پلها و موقعیتهای عملکرد، میتواند وظایف متعددی را در تابلوهای برق انجام دهد.
از دیدگاه طراحی، این سری با بهرهگیری از مکانیزم Break Before Make (BBM)، انتقال ایمن بین مدارها را امکانپذیر میکند و از اتصال همزمان دو مسیر جلوگیری مینماید. همچنین استفاده از مواد عایقی مقاوم، کنتاکتهای با دوام و مکانیزم مکانیکی دقیق، موجب شده است این کلیدها برای استفاده در شرایط صنعتی و بهرهبرداری مداوم مناسب باشند.
یکی دیگر از نقاط قوت سری LW28، تنوع گسترده در ظرفیت جریان است. این خانواده در مدلهایی با جریان نامی ۲۰ تا ۱۶۰ آمپر عرضه میشود و میتواند پاسخگوی نیاز پروژههای کوچک تا تابلوهای برق صنعتی باشد.
علاوه بر این، سری LW28 تنها به کاربرد Changeover محدود نمیشود و بسته به نوع مدل، در موارد زیر نیز مورد استفاده قرار میگیرد:
- انتقال بین برق شهر و ژنراتور
- انتخاب بین دو منبع تغذیه
- قطع و وصل بارهای الکتریکی
- تغییر جهت چرخش موتورهای سهفاز (Forward / Reverse)
- راهاندازی موتور به روش ستاره–مثلث (Star–Delta)
- انتخاب ولتمتر و آمپرمتر در تابلوهای برق
- انتخاب مدارهای کنترلی و اندازهگیری
همین تنوع کاربرد باعث شده است که سری LW28 در صنایع مختلف از جمله تابلوسازی، اتوماسیون صنعتی، نیروگاهها، ساختمانهای تجاری، سیستمهای برق اضطراری، ماشینآلات صنعتی و سامانههای توزیع برق مورد استفاده قرار گیرد.
در بخشهای بعدی این مقاله، بهصورت گامبهگام تمامی اطلاعات فنی این سری را بررسی خواهیم کرد؛ از ساختار نامگذاری مدلها و مشخصات الکتریکی گرفته تا جدول جریانهای نامی، انواع دسته و پنل، ابعاد نصب، نقشههای سیمبندی و جدول عملکرد کنتاکتها. هدف این است که پس از مطالعه این بخش، بتوانید مدل مناسب سری LW28 را با آگاهی کامل برای پروژه خود انتخاب کنید.
💡 نکته مهندسی
یکی از برداشتهای اشتباه درباره سری LW28 این است که همه مدلهای آن صرفاً برای انتقال بین برق شهر و ژنراتور طراحی شدهاند. در حالی که LW28 یک خانواده از کلیدهای گردان بادامکی (Cam Switches) است و هر مدل آن، بسته به دیاگرام کنتاکت، تعداد پلها و موقعیتهای عملکرد، میتواند کاربرد متفاوتی داشته باشد. بنابراین هنگام انتخاب مدل، باید علاوه بر جریان نامی، کد عملکرد (Function Code) و نقشه سیمبندی (Wiring Diagram) نیز بررسی شود.
کدگذاری مدلهای سری LW28 (Model Coding)
یکی از ویژگیهای مهم سری LW28، استفاده از یک سیستم کدگذاری منظم برای شناسایی مدلهای مختلف است. هر بخش از کد مدل، اطلاعات مشخصی درباره ظرفیت جریان، نوع عملکرد، تعداد پلها، موقعیتهای عملکرد و نحوه نصب کلید ارائه میدهد.
در نگاه اول، ممکن است کدهایی مانند LW28-20/0402 یا LW28GS-63A پیچیده به نظر برسند؛ اما با آشنایی با ساختار نامگذاری، میتوان مشخصات اصلی هر مدل را تنها از روی شماره آن تشخیص داد.
ساختار کلی نامگذاری
بهطور کلی، مدلهای این خانواده از چند بخش اصلی تشکیل شدهاند.
در برخی مدلها، حروفی نیز قبل یا بعد از کد اصلی اضافه میشود که نوع دسته، نوع نصب یا ویژگیهای خاص کلید را مشخص میکنند.
۱. سری محصول (LW28)
دو حرف LW نشاندهنده خانواده کلیدهای گردان بادامکی (Rotary Cam Switch) شرکت TENGEN است.
عدد 28 نیز شماره سری طراحی این خانواده بوده و مجموعهای از مدلهای صنعتی با کاربردهای مختلف را شامل میشود.
۲. جریان نامی (Rated Current)
عدد بعد از خط تیره، جریان نامی کلید را مشخص میکند.
برای مثال:
| مدل | جریان نامی |
|---|---|
| LW28-20 | 20 آمپر |
| LW28-25 | 25 آمپر |
| LW28-32 | 32 آمپر |
| LW28-63 | 63 آمپر |
| LW28-125 | 125 آمپر |
| LW28-160 | 160 آمپر |
این مقدار نشان میدهد کلید برای چه میزان جریان پیوسته طراحی شده است.
۳. کد عملکرد (Function Code)
بخش انتهایی مدل که معمولاً بهصورت چهار رقم نمایش داده میشود، مهمترین قسمت نامگذاری است.
برای مثال:
- آرایش کنتاکتها
- تعداد موقعیتهای کلید
- ترتیب قطع و وصل کنتاکتها
- نوع عملکرد کلید
به همین دلیل، دو کلید با جریان یکسان ممکن است عملکرد کاملاً متفاوتی داشته باشند.
۴. پسوندهای مدل
در برخی مدلها، حروفی مانند GS یا سایر پسوندها مشاهده میشود.
این حروف معمولاً اطلاعاتی درباره موارد زیر ارائه میکنند:
- نوع دسته
- روش نصب
- شکل پنل
- ویژگیهای مکانیکی خاص
در بخش انواع دسته و پنل، این پسوندها را بهطور کامل بررسی خواهیم کرد.
چرا کد مدل اهمیت دارد؟
یکی از رایجترین اشتباهات هنگام خرید، توجه صرف به جریان نامی است.
بهعنوان مثال، ممکن است دو مدل LW28-63 هر دو دارای جریان نامی ۶۳ آمپر باشند، اما:
- تعداد پل متفاوتی داشته باشند.
- تعداد وضعیتهای عملکرد آنها یکسان نباشد.
- دیاگرام سیمبندی متفاوتی داشته باشند.
- برای کاربردهای کاملاً متفاوت طراحی شده باشند.
بنابراین، کد کامل مدل مهمتر از عدد جریان است.
مثال عملی
فرض کنید روی بدنه کلید عبارت زیر نوشته شده است:
✅ سری محصول: LW28
✅ جریان نامی: 32 آمپر
✅ نوع عملکرد: مطابق دیاگرام شماره 0402

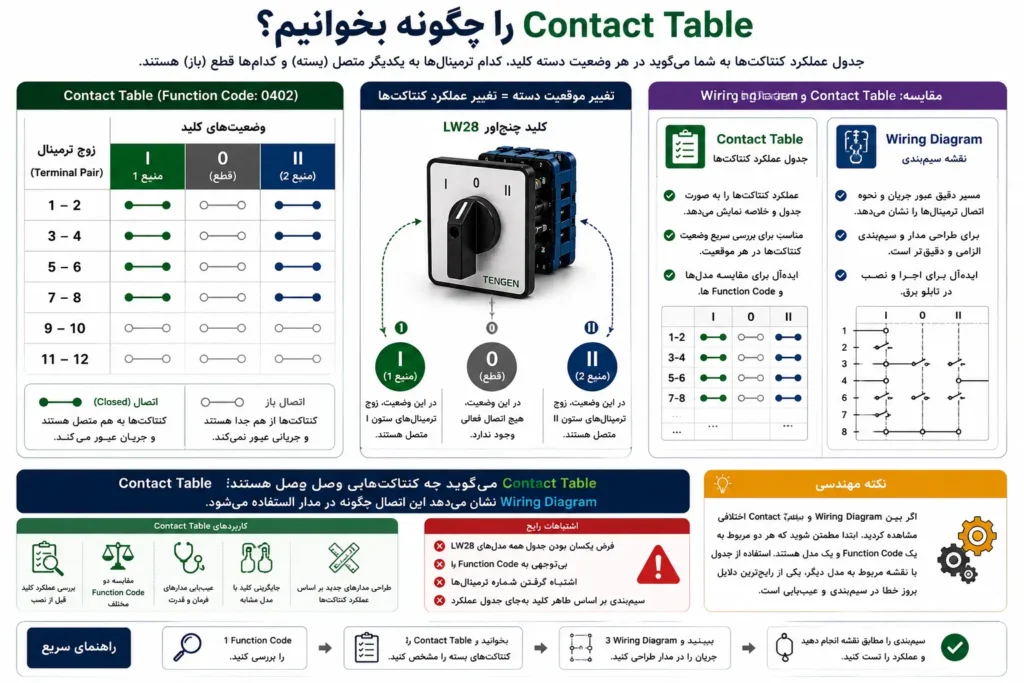

برای اطلاع از عملکرد دقیق این مدل، باید به جدول Contact Table و Wiring Diagram کاتالوگ مراجعه کرد؛ بخشی که در ادامه همین مقاله بهطور کامل بررسی خواهیم کرد.
💡 نکته مهندسی
در پروژههای صنعتی، بسیاری از مشکلات زمانی ایجاد میشود که تنها بر اساس ظاهر کلید یا جریان نامی، مدل جایگزین انتخاب شود. در حالی که اگر کد عملکرد (Function Code) متفاوت باشد، آرایش کنتاکتها نیز تغییر میکند و ممکن است کلید جدید با مدار طراحیشده سازگار نباشد. هنگام تعویض یا سفارش کلید، همیشه کد کامل مدل را یادداشت و با کاتالوگ سازنده تطبیق دهید.
چگونه مشخصات فنی کاتالوگ LW28 را بخوانیم؟
در نگاه اول، جدول مشخصات فنی سری LW28 ممکن است پر از اعداد، نمادها و اصطلاحات تخصصی به نظر برسد. اما در واقع هر یک از این پارامترها اطلاعات مهمی درباره توانایی، ایمنی و شرایط کاری کلید ارائه میکنند.
آشنایی با این اصطلاحات به شما کمک میکند هنگام انتخاب یا مقایسه مدلهای مختلف، تنها به جریان نامی اکتفا نکنید و بتوانید مشخصات واقعی محصول را بهدرستی ارزیابی کنید.
۱. ولتاژ کاری (Rated Operational Voltage – Ue)
Ue نشاندهنده ولتاژی است که کلید برای کارکرد عادی در آن طراحی شده است.
برای مثال، اگر در کاتالوگ مقدار 690V AC درج شده باشد، به این معناست که کلید میتواند در شبکههای با ولتاژ حداکثر ۶۹۰ ولت متناوب، مطابق مشخصات سازنده، مورد استفاده قرار گیرد.
۲. ولتاژ عایقی (Rated Insulation Voltage – Ui)
Ui حداکثر ولتاژی است که سیستم عایقی کلید میتواند بدون آسیبدیدگی تحمل کند.
این مقدار به عملکرد عایقبندی مربوط است و نباید با ولتاژ کاری اشتباه گرفته شود.
۳. ولتاژ ضربهای (Rated Impulse Withstand Voltage – Uimp)
در شبکه برق ممکن است به دلیل صاعقه یا کلیدزنی، اضافهولتاژهای لحظهای ایجاد شود.
Uimp نشان میدهد کلید در برابر این اضافهولتاژهای گذرا تا چه حد مقاوم است.
هرچه این مقدار بیشتر باشد، مقاومت تجهیز در برابر تنشهای الکتریکی بالاتر خواهد بود.
۴. جریان حرارتی (Conventional Free Air Thermal Current – Ith)
Ith حداکثر جریانی است که کلید میتواند در شرایط مشخص، بدون افزایش دمای غیرمجاز، بهصورت پیوسته از خود عبور دهد.
این پارامتر یکی از شاخصهای مهم در طراحی حرارتی کلید است.
۵. جریان کاری (Rated Operational Current – Ie)
Ie مهمترین پارامتری است که هنگام انتخاب کلید باید بررسی شود.
این مقدار نشان میدهد کلید در شرایط کاری مشخص و برای یک رده بهرهبرداری (Utilization Category) معین، چه میزان جریان را میتواند بهطور ایمن قطع و وصل کند.
به همین دلیل ممکن است مقدار Ie برای یک کلید، در کلاسهای مختلف بهرهبرداری متفاوت باشد.
۶. رده بهرهبرداری (Utilization Category)
یکی از مهمترین بخشهای کاتالوگ، کلاسهای AC-21A، AC-22A و AC-23A است.
این کدها مشخص میکنند کلید برای چه نوع باری طراحی شده است.
| کلاس | نوع بار | کاربرد |
|---|---|---|
| AC-21A | بارهای مقاومتی یا بارهای با القای کم | هیترها، بارهای عمومی |
| AC-22A | بارهای مختلط مقاومتی و القایی | تابلوهای توزیع و بارهای عمومی صنعتی |
| AC-23A | بارهای القایی و موتورهای الکتریکی | موتورهای سهفاز، بارهای سنگین و راهاندازی موتور |
این موضوع بسیار مهم است؛ زیرا ممکن است یک کلید در کلاس AC-21A توان عبور ۶۳ آمپر را داشته باشد، اما در کلاس AC-23A مقدار مجاز آن کمتر باشد.
۷. عمر مکانیکی (Mechanical Life)
این پارامتر نشان میدهد مکانیزم کلید چند بار میتواند بدون اعمال بار الکتریکی، تغییر وضعیت دهد.
هرچه این عدد بیشتر باشد، دوام مکانیکی کلید بالاتر است.
۸. عمر الکتریکی (Electrical Life)
برخلاف عمر مکانیکی، این عدد تعداد دفعات قطع و وصل کلید زیر بار را نشان میدهد.
از آنجا که در این حالت کنتاکتها با جرقه و تنش الکتریکی مواجه میشوند، عمر الکتریکی معمولاً کمتر از عمر مکانیکی است.
خلاصه مشخصات فنی
| پارامتر | مفهوم |
|---|---|
| Ue | ولتاژ کاری |
| Ui | ولتاژ عایقی |
| Uimp | تحمل اضافهولتاژ |
| Ith | جریان حرارتی |
| Ie | جریان کاری |
| AC-21A | بار مقاومتی |
| AC-22A | بار مختلط |
| AC-23A | بار موتور |
| Mechanical Life | عمر مکانیکی |
| Electrical Life | عمر الکتریکی |
💡 نکته مهندسی
در بسیاری از پروژهها، فقط به مقدار Ie یا جریان نامی توجه میشود، در حالی که رده بهرهبرداری (AC-21A، AC-22A یا AC-23A) به همان اندازه اهمیت دارد. برای مثال، اگر کلیدی برای بارهای مقاومتی انتخاب شده باشد، لزوماً گزینه مناسبی برای قطع و وصل مکرر موتورهای الکتریکی نیست. همیشه جریان نامی را در کنار کلاس بهرهبرداری بررسی کنید.
مشخصات فنی سری LW28 (Technical Specifications)
سری LW28 بر اساس استانداردهای تجهیزات فشار ضعیف طراحی شده و برای استفاده در مدارهای AC با کاربردهای متنوع، از انتقال بین دو منبع تغذیه گرفته تا کنترل موتور و انتخاب مدارهای اندازهگیری، مناسب است.
در جدول زیر، مهمترین مشخصات فنی این سری بهصورت خلاصه آورده شده است.
| مشخصه | توضیح |
|---|---|
| نوع کلید | کلید گردان بادامکی (Rotary Cam Switch) |
| سری محصول | LW28 |
| رنج جریان نامی | 20A تا 160A |
| تعداد پل | 2، 3 و 4 پل (بسته به مدل) |
| تعداد وضعیت | متناسب با Function Code (مانند I-0-II یا حالتهای چندگانه) |
| نوع عملکرد | Break Before Make (BBM) |
| نوع نصب | نصب روی پنل یا داخل تابلو (بسته به مدل) |
| فرکانس کاری | 50/60 هرتز |
| استانداردهای ساخت | مطابق استانداردهای مرتبط با کلیدهای فشار ضعیف |
| کاربرد | انتقال منبع، کنترل موتور، انتخاب مدار، قطع و وصل بار |
توجه: مقادیر دقیق برخی پارامترها مانند ولتاژ کاری، کلاس بهرهبرداری و جریان مجاز، بسته به مدل و Function Code متفاوت است و باید از جدول اختصاصی همان مدل در کاتالوگ بررسی شود.
تحلیل مشخصات فنی
نوع کلید
سری LW28 از نوع Rotary Cam Switch است؛ یعنی تغییر وضعیت کنتاکتها از طریق یک مکانیزم بادامکی انجام میشود. این طراحی باعث عملکرد دقیق، استهلاک کمتر و طول عمر مناسب در کاربردهای صنعتی میشود.
رنج جریان
این خانواده از 20 آمپر تا 160 آمپر تولید میشود؛ بنابراین میتواند نیاز طیف گستردهای از پروژهها، از تابلوهای کوچک تا تابلوهای توزیع صنعتی را پوشش دهد.
تعداد پل
بسته به مدل، کلیدها در نسخههای 2P، 3P و 4P عرضه میشوند. انتخاب تعداد پل باید بر اساس نوع شبکه (تکفاز یا سهفاز) و نیاز به قطع نول انجام شود.
تعداد وضعیت
یکی از نقاط قوت سری LW28، تنوع در تعداد موقعیتهای عملکرد است. برخی مدلها برای انتقال بین دو منبع (I-0-II) طراحی شدهاند و برخی دیگر برای انتخاب مدار یا کنترل موتور، دارای موقعیتهای بیشتری هستند.
مکانیزم BBM
تمام مدلهای مناسب برای چنجاور از مکانیزم Break Before Make استفاده میکنند؛ یعنی ابتدا اتصال مدار فعال را قطع کرده و سپس مدار جدید را وصل میکنند. این ویژگی از اتصال همزمان دو منبع تغذیه جلوگیری میکند و نقش مهمی در ایمنی سیستم دارد.
استانداردهای ساخت
این سری بر اساس الزامات استانداردهای تجهیزات فشار ضعیف طراحی شده است. رعایت این استانداردها نشاندهنده آزمونهای عملکرد، دوام مکانیکی و ایمنی الکتریکی محصول است.
این مشخصات در عمل چه معنایی دارند؟
وقتی مشخصات فنی یک کلید را بررسی میکنید، تنها به یک عدد مانند ۶۳ آمپر توجه نکنید. مجموعه مشخصات فنی به شما میگوید:
- آیا این کلید برای نوع بار شما مناسب است؟
- آیا تعداد پل مورد نیاز را دارد؟
- آیا روش نصب آن با تابلو شما سازگار است؟
- آیا برای انتقال بین دو منبع طراحی شده یا صرفاً یک کلید انتخابگر است؟
- آیا مطابق استانداردهای معتبر ساخته شده است؟
پاسخ به این پرسشها، انتخابی مطمئنتر و متناسب با نیاز پروژه را ممکن میسازد.
💡 نکته مهندسی
در بسیاری از پروژهها، مدل کلید تنها بر اساس ظرفیت جریان انتخاب میشود؛ در حالی که نوع عملکرد، تعداد پل، کلاس بهرهبرداری و دیاگرام کنتاکتها نیز باید همزمان بررسی شوند. انتخاب صحیح زمانی انجام میشود که تمام این پارامترها در کنار یکدیگر ارزیابی شوند، نه فقط یک مشخصه.
جدول جریانهای نامی سری LW28 (20A تا 160A)
یکی از مهمترین مزیتهای سری LW28، تنوع آن در جریانهای نامی است. این سری از 20 آمپر تا 160 آمپر تولید میشود و به همین دلیل میتواند در طیف گستردهای از پروژههای صنعتی، ساختمانی و تأسیساتی مورد استفاده قرار گیرد.
انتخاب جریان نامی مناسب تنها به مقدار جریان مصرفی وابسته نیست؛ بلکه عواملی مانند نوع بار، شرایط محیطی، نحوه نصب، کلاس بهرهبرداری و احتمال توسعه آینده سیستم نیز باید در نظر گرفته شوند.
جدول رنج جریانها
| مدل | جریان نامی | کاربردهای متداول |
|---|---|---|
| LW28-20 | 20A | تابلوهای کوچک، مدارهای فرمان، بارهای سبک |
| LW28-25 | 25A | تجهیزات کنترلی، ماشینآلات کوچک |
| LW28-32 | 32A | تابلوهای توزیع سبک، کارگاهها |
| LW28-40 | 40A | تجهیزات صنعتی سبک |
| LW28-63 | 63A | ساختمانهای تجاری، ژنراتورهای کوچک، تابلوهای توزیع |
| LW28-80 | 80A | تابلوهای صنعتی متوسط |
| LW28-100 | 100A | خطوط تولید، تابلوهای اصلی |
| LW28-125 | 125A | صنایع متوسط و سنگین |
| LW28-160 | 160A | ورودی تابلوهای اصلی و پروژههای صنعتی بزرگ |
توجه: کاربردهای فوق نمونههای رایج هستند. انتخاب نهایی باید بر اساس جریان طراحی، نوع بار و مشخصات فنی مدل انجام شود.
بررسی هر رنج جریان
20 آمپر
این مدل معمولاً در مدارهای کنترلی، تابلوهای کوچک و تجهیزاتی با بار محدود استفاده میشود. ابعاد جمعوجور و قیمت مناسب، آن را برای پروژههای سبک به گزینهای اقتصادی تبدیل کرده است.
25 آمپر
برای ماشینآلات کوچک، تابلوهای فرعی و برخی تجهیزات کنترلی که نیاز به ظرفیت کمی بیشتر از 20 آمپر دارند، انتخاب مناسبی است.
32 آمپر
یکی از پرکاربردترین رنجها در پروژههای ساختمانی و کارگاهی است. در بسیاری از تابلوهای توزیع سبک و سیستمهای برق اضطراری کوچک از این مدل استفاده میشود.
40 آمپر
این مدل برای بارهای کمی سنگینتر، مانند برخی ماشینآلات صنعتی سبک و تابلوهای با مصرف متوسط، کاربرد دارد.
63 آمپر
بدون شک محبوبترین رنج جریان در سری LW28 است.
در بسیاری از پروژههای زیر از این مدل استفاده میشود:
- تابلوهای برق تجاری
- ژنراتورهای اضطراری کوچک و متوسط
- سیستمهای برق ساختمان
- تابلوهای توزیع اصلی با بار متوسط
80 آمپر
برای تابلوهایی که بار آنها از محدوده 63 آمپر فراتر رفته اما هنوز به ظرفیتهای بالاتر نیاز ندارند، گزینهای مناسب است.
100 آمپر
این مدل بیشتر در صنایع، خطوط تولید و تابلوهای توزیع با بار قابل توجه استفاده میشود و معمولاً برای پروژههای حرفهای انتخاب میشود.
125 آمپر
در کارخانهها، تأسیسات صنعتی و تابلوهای اصلی با بار نسبتاً سنگین، این رنج جریان کاربرد فراوانی دارد.
160 آمپر
بالاترین ظرفیت رایج این خانواده که برای پروژههای صنعتی بزرگ، ورودی تابلوهای اصلی و سیستمهای با جریان بالا طراحی شده است.
چگونه جریان مناسب را انتخاب کنیم؟
برای انتخاب صحیح، این مراحل را دنبال کنید:
- جریان واقعی بار را محاسبه کنید.
- نوع بار را مشخص کنید (مقاومتی، القایی یا موتوری).
- کلاس بهرهبرداری مناسب (AC-21A، AC-22A یا AC-23A) را بررسی کنید.
- شرایط نصب و دمای محیط را در نظر بگیرید.
- در صورت احتمال افزایش بار در آینده، ظرفیت مناسبی برای توسعه در نظر بگیرید.
💡 نکته مهندسی
یکی از اشتباهات رایج، انتخاب کلیدی با جریان نامی بسیار بالاتر از نیاز واقعی است. اگرچه این کار ممکن است از نظر فنی در برخی شرایط مشکلی ایجاد نکند، اما معمولاً باعث افزایش هزینه خرید، اشغال فضای بیشتر در تابلو و استفاده غیرضروری از تجهیزی با ظرفیت بالاتر میشود. در مقابل، انتخاب کلیدی با ظرفیت کمتر از نیاز میتواند منجر به افزایش دما، کاهش عمر کنتاکتها و افت قابلیت اطمینان سیستم شود.
تفاوت کلیدهای ۲ پل، ۳ پل و ۴ پل (2P, 3P & 4P)
یکی از مهمترین مشخصاتی که هنگام انتخاب کلید چنجاور باید به آن توجه کرد، تعداد پلها (Number of Poles) است. تعداد پل تعیین میکند که کلید چند هادی را بهصورت همزمان قطع و وصل میکند.
انتخاب تعداد پل مناسب به عواملی مانند نوع شبکه برق، روش ارتینگ، نیاز به قطع نول و الزامات ایمنی پروژه بستگی دارد.
کلید چنجاور ۲ پل (2P)
کلیدهای ۲ پل معمولاً برای مدارهای تکفاز طراحی میشوند.
در این مدل، کلید بهطور همزمان:
- فاز (L)
- نول (N)
را قطع و وصل میکند.
کاربردهای رایج
- ساختمانهای مسکونی
- تابلوهای تکفاز
- برق اضطراری خانگی
- سیستمهای خورشیدی کوچک
مزایا
- ابعاد کوچکتر
- قیمت مناسبتر
- نصب آسان
کلید چنجاور ۳ پل (3P)
در مدل ۳ پل، سه فاز بهصورت همزمان قطع و وصل میشوند، اما سیم نول از داخل کلید عبور نمیکند.
کاربردهای رایج
- موتورهای سهفاز
- ماشینآلات صنعتی
- تابلوهای توزیع سهفاز
- بارهایی که نیازی به قطع نول ندارند
مزایا
- مناسب برای بسیاری از کاربردهای صنعتی
- ساختار سادهتر نسبت به ۴ پل
- هزینه کمتر
کلید چنجاور ۴ پل (4P)
در مدل ۴ پل، علاوه بر سه فاز، سیم نول نیز همزمان قطع و وصل میشود.
این ویژگی در برخی پروژهها اهمیت زیادی دارد؛ زیرا از ایجاد مسیرهای ناخواسته برای جریان نول بین دو منبع تغذیه جلوگیری میکند.
کاربردهای رایج
- برق شهر ↔ ژنراتور
- سیستمهای ATS
- بیمارستانها
- دیتاسنترها
- مراکز حساس
- پروژههایی که طراحی آنها نیازمند جداسازی کامل نول است
مقایسه انواع پلها
| ویژگی | 2P | 3P | 4P |
|---|---|---|---|
| مدار تکفاز | ✅ | ❌ | ❌ |
| مدار سهفاز | ❌ | ✅ | ✅ |
| قطع نول | ✅ | ❌ | ✅ |
| مناسب برای ژنراتور | محدود | بسته به طراحی سیستم | بسیار رایج |
| مناسب برای ATS | ❌ | در برخی طراحیها | ✅ |
توجه: انتخاب بین ۳ پل و ۴ پل برای سیستمهای برق اضطراری به عواملی مانند روش ارتینگ، نحوه اتصال نول ژنراتور، الزامات استاندارد و طراحی تابلو بستگی دارد. این تصمیم باید بر اساس نقشههای پروژه و نظر مهندس طراح انجام شود.
چه زمانی ۴ پل انتخاب بهتری است؟
در بسیاری از سیستمهای برق اضطراری، استفاده از کلید ۴ پل باعث میشود که هنگام انتقال بین برق شهر و ژنراتور، هادی نول نیز بهطور کامل از منبع قبلی جدا شده و به منبع جدید متصل شود. این موضوع در برخی طراحیها میتواند از بروز جریانهای ناخواسته و مشکلات مرتبط با نول مشترک جلوگیری کند.
با این حال، این به معنای برتری همیشگی ۴ پل نیست. در برخی پروژهها، با توجه به نحوه ارتینگ و طراحی سیستم، استفاده از کلید ۳ پل نیز کاملاً صحیح و مطابق استاندارد است.
اشتباه رایج
بعضی تصور میکنند هر جا ژنراتور وجود دارد، باید حتماً از کلید ۴ پل استفاده شود.
این برداشت همیشه درست نیست. نوع کلید باید بر اساس طراحی سیستم، نحوه اتصال نول، الزامات استاندارد و شرایط پروژه انتخاب شود. در برخی کاربردها، کلید ۳ پل انتخاب مناسبتری است.
💡 نکته مهندسی
تعداد پلهای کلید، تنها یکی از معیارهای انتخاب است. هنگام سفارش یک کلید چنجاور، علاوه بر تعداد پل، باید به جریان نامی، کلاس بهرهبرداری، تعداد وضعیتها، کد عملکرد، نوع نصب و نقشه سیمبندی نیز توجه کنید. ترکیب این مشخصات است که مشخص میکند یک مدل برای پروژه شما مناسب است یا خیر.
انواع دستهها و پنلهای سری LW28 (Handles & Panels)
یکی از ویژگیهای مهم سری LW28، تنوع در طراحی دستهها (Handles) و پنلها (Front Plates) است. اگرچه مکانیزم داخلی بسیاری از مدلها مشابه است، اما نوع دسته و پنل میتواند نحوه نصب، سهولت کاربری، سطح ایمنی و حتی ظاهر تابلو برق را تحت تأثیر قرار دهد.
به همین دلیل، هنگام انتخاب کلید تنها نباید به جریان نامی یا تعداد پلها توجه کرد؛ بلکه باید نوع دسته و روش نصب نیز متناسب با شرایط پروژه انتخاب شود.
چرا نوع دسته اهمیت دارد؟
دسته کلید تنها برای چرخاندن مکانیزم نیست؛ بلکه نقش مهمی در موارد زیر دارد:
- سهولت بهرهبرداری توسط اپراتور
- افزایش ایمنی هنگام قطع و وصل مدار
- جلوگیری از عملکرد ناخواسته
- امکان قفل کردن کلید در برخی مدلها
- هماهنگی با طراحی تابلو برق
در محیطهای صنعتی، انتخاب دسته مناسب میتواند سرعت کار، ایمنی و قابلیت نگهداری سیستم را بهبود دهد.
۱. دسته استاندارد (Standard Knob Handle)
این رایجترین نوع دسته در سری LW28 است و برای اکثر تابلوهای برق صنعتی و ساختمانی استفاده میشود.
ویژگیها:
- طراحی ساده و ارگونومیک
- نصب آسان
- مناسب برای استفاده روزمره
- مناسب برای نصب مستقیم روی پنل
کاربردها:
- تابلوهای توزیع
- تابلوهای کنترل
- ماشینآلات صنعتی
۲. دسته نصب روی درب تابلو (Door Coupling Handle)
در بسیاری از تابلوهای برق، مکانیزم کلید داخل تابلو نصب میشود، اما دسته روی درب قرار میگیرد و از طریق یک شفت به کلید متصل میشود.
مزایا:
- امکان کنترل کلید بدون باز کردن درب
- افزایش ایمنی اپراتور
- مناسب برای تابلوهای بزرگ و صنعتی
- کاهش تماس مستقیم با تجهیزات برقدار
۳. دسته قفلدار (Lockable Handle)
برخی مدلهای LW28 امکان نصب دستههای قفلدار را دارند.
در این حالت، میتوان کلید را در وضعیت مشخص (معمولاً OFF) قفل کرد تا از تغییر وضعیت توسط افراد غیرمجاز جلوگیری شود.
موارد استفاده:
- تعمیر و نگهداری تجهیزات (Lockout/Tagout)
- تابلوهای صنعتی
- کارخانهها
- مراکز حساس
۴. دسته اضطراری (Emergency Handle)
این نوع دسته معمولاً با رنگ قرمز و صفحه زمینه زرد شناخته میشود و برای قطع اضطراری تجهیزات به کار میرود.
ویژگیهای اصلی:
- تشخیص سریع در شرایط اضطراری
- دسترسی آسان
- طراحی مطابق اصول ایمنی صنعتی
- مناسب برای ماشینآلات و خطوط تولید
توجه: این دسته لزوماً به معنی «کلید توقف اضطراری (Emergency Stop)» نیست و نوع کاربرد آن به طراحی مدار بستگی دارد.
انواع پنل (Front Plates)
علاوه بر دسته، پنل جلویی نیز در مدلهای مختلف عرضه میشود.
رایجترین انواع عبارتاند از:
- پنل مربعی
- پنل گرد
- پنل با درجهبندی موقعیتها
- پنل با علائم اختصاصی (مانند I–0–II)
انتخاب نوع پنل معمولاً بر اساس طراحی تابلو، فضای نصب و نیاز اپراتور انجام میشود.
انتخاب دسته مناسب
| نوع دسته | مناسب برای |
|---|---|
| استاندارد | تابلوهای عمومی و صنعتی |
| Door Coupling | تابلوهای بزرگ با نصب داخلی کلید |
| قفلدار | پروژههای صنعتی و تعمیرات |
| اضطراری | ماشینآلات و خطوط تولید |
💡 نکته مهندسی
در بسیاری از پروژهها، انتخاب دسته صرفاً از نظر ظاهری انجام میشود؛ در حالی که نوع دسته باید با روش نصب، سطح دسترسی اپراتور، الزامات ایمنی و فرآیند نگهداری هماهنگ باشد. برای مثال، در تابلوهایی که اپراتور نباید درب را هنگام بهرهبرداری باز کند، استفاده از Door Coupling Handle انتخاب مناسبتری نسبت به دسته استاندارد است.
ابعاد نصب کلیدهای سری LW28 (Installation Dimensions)
یکی از مهمترین مراحل در طراحی و ساخت تابلو برق، در نظر گرفتن فضای کافی برای نصب تجهیزات است. اگر ابعاد نصب کلید بهدرستی بررسی نشود، ممکن است هنگام مونتاژ با مشکلاتی مانند تداخل قطعات، محدودیت در عبور سیمها یا عدم امکان نصب صحیح دسته روی درب تابلو مواجه شوید.
به همین دلیل، شرکت TENGEN برای هر مدل از سری LW28 نقشههای نصب دقیقی ارائه کرده است که تمامی ابعاد موردنیاز را مشخص میکنند.
چرا ابعاد نصب اهمیت دارد؟
ابعاد نصب فقط برای مشخص کردن اندازه کلید نیست، بلکه اطلاعات مهمی مانند موارد زیر را در اختیار طراح قرار میدهد:
- فضای موردنیاز داخل تابلو
- فاصله سوراخهای نصب
- قطر و طول شفت (در مدلهای Door Coupling)
- فاصله مجاز از تجهیزات مجاور
- ابعاد برش روی درب یا پنل تابلو
بررسی این اطلاعات پیش از ساخت تابلو، از دوبارهکاری و افزایش هزینهها جلوگیری میکند.
مهمترین ابعاد در نقشه نصب
در نقشههای سری LW28 معمولاً با چند اندازه کلیدی روبهرو میشوید:
| پارامتر | مفهوم |
|---|---|
| A | عرض کلید |
| B | ارتفاع کلید |
| C | عمق نصب |
| D | فاصله سوراخهای نصب |
| Ø | قطر سوراخ یا شفت |
| L | طول شفت یا محور انتقال |
نکته: ممکن است نامگذاری این ابعاد بسته به مدل یا نسخه کاتالوگ کمی متفاوت باشد؛ بنابراین همیشه نقشه همان مدل را بررسی کنید.
هنگام طراحی تابلو به چه نکاتی توجه کنیم؟
پیش از پانچ یا برش درب تابلو، این موارد را بررسی کنید:
- فضای کافی برای چرخش کامل دسته وجود داشته باشد.
- سیمکشی پشت کلید بدون فشار یا خمیدگی شدید انجام شود.
- تجهیزات مجاور مانع دسترسی به کلید نشوند.
- در مدلهای نصب روی درب، طول شفت متناسب با عمق تابلو انتخاب شود.
- امکان باز و بسته شدن درب بدون ایجاد تنش روی مکانیزم انتقال وجود داشته باشد.
اشتباهات رایج در نصب
- انتخاب شفت با طول نامناسب
- عدم در نظر گرفتن فضای سیمکشی
- فاصله کم بین کلید و تجهیزات مجاور
- برش نادرست پنل یا درب تابلو
- نصب دسته بدون تنظیم صحیح موقعیت محور
این موارد میتوانند باعث سختی در عملکرد کلید، استهلاک زودهنگام یا حتی آسیب به مکانیزم شوند.
چگونه نقشه سیمبندی LW28 را بخوانیم؟
یکی از ارزشمندترین بخشهای کاتالوگ سری LW28، نقشههای سیمبندی است. این نقشهها نشان میدهند که در هر وضعیت دسته کلید، کدام ترمینالها به یکدیگر متصل هستند و کدام مسیرها قطع میشوند.
در نگاه اول ممکن است این دیاگرامها پیچیده به نظر برسند، اما اگر با اصول خواندن آنها آشنا باشید، میتوانید عملکرد هر مدل را تنها در چند دقیقه درک کنید.
اجزای اصلی یک Wiring Diagram
هر نقشه سیمبندی معمولاً از چهار بخش اصلی تشکیل شده است:
۱. شماره ترمینالها
تمام ترمینالهای کلید شمارهگذاری شدهاند. این شمارهها همان نقاطی هستند که سیمها به آنها متصل میشوند.
برای مثال:
- 1
- 2
- 3
- 4
- 5
- 6
این شمارهها روی بدنه کلید نیز حک شدهاند و باید دقیقاً با نقشه مطابقت داشته باشند.
۲. موقعیت دسته (Switch Position)
در بالای دیاگرام معمولاً وضعیتهای مختلف کلید نمایش داده میشود، مانند:
- I
- 0
- II
هر ستون نشاندهنده عملکرد کنتاکتها در همان وضعیت است.
۳. کنتاکتهای بسته (Closed Contacts)
خطوط یا علائم داخل جدول نشان میدهند که در آن وضعیت، کدام ترمینالها به یکدیگر متصل هستند.
به عبارت دیگر، این قسمت مسیر عبور جریان را مشخص میکند.
۴. کنتاکتهای باز (Open Contacts)
ترمینالهایی که در جدول به هم متصل نشدهاند، در آن وضعیت باز هستند و جریانی از آنها عبور نمیکند.
مثال ساده
فرض کنید کلید دارای سه وضعیت زیر باشد:
در وضعیت 0، تمام مسیرها قطع هستند.
در وضعیت II، منبع دوم به بار متصل میشود.
این همان آرایش رایج در کلیدهای چنجاور I–0–II است.
چرا Wiring Diagram مهم است؟
ممکن است دو کلید از نظر ظاهری کاملاً یکسان باشند و حتی جریان نامی برابری داشته باشند، اما نقشه سیمبندی آنها متفاوت باشد.
در این حالت، اگر فقط بر اساس ظاهر یا آمپر کلید را جایگزین کنید، مدار بهدرستی عمل نخواهد کرد.
به همین دلیل، در تعمیرات و خرید قطعات یدکی، بررسی Wiring Diagram و Function Code ضروری است.
اشتباهات رایج در خواندن دیاگرام
- توجه نکردن به شماره ترمینالها
- فرض یکسان بودن همه مدلهای LW28
- نادیده گرفتن وضعیت صفر (OFF)
- استفاده از دیاگرام مربوط به Function Code دیگر
- سیمبندی بر اساس ظاهر کلید بهجای نقشه
💡 نکته مهندسی
قبل از اتصال سیمها، ابتدا شماره ترمینالهای روی بدنه کلید را با نقشه سیمبندی تطبیق دهید. حتی اگر دو کلید از یک سری و با جریان یکسان باشند، ممکن است به دلیل تفاوت در Function Code، آرایش داخلی کنتاکتها کاملاً متفاوت باشد.
Function Code چیست؟
یکی از مهمترین بخشهای نامگذاری کلیدهای سری LW28، کد عملکرد یا Function Code است. این کد مشخص میکند که کنتاکتهای داخلی کلید در هر وضعیت چگونه به یکدیگر متصل میشوند. به بیان ساده، دو کلید با جریان نامی یکسان میتوانند به دلیل تفاوت Function Code، رفتار کاملاً متفاوتی در مدار داشته باشند.
برای مثال، یک مدل ممکن است برای انتقال بین دو منبع تغذیه طراحی شده باشد، در حالی که مدلی دیگر برای تغییر جهت موتور یا انتخاب ولتمتر استفاده شود. بنابراین، هنگام انتخاب یا جایگزینی کلید، بررسی Function Code به اندازه جریان نامی اهمیت دارد.
جدول راهنمای Function Codeهای پرکاربرد
| Function Code | کاربرد | تعداد وضعیت | کاربرد صنعتی |
|---|---|---|---|
| 0402 | کلید چنجاور (I-0-II) | 3 | برق شهر ↔ ژنراتور |
| 0401 | انتخاب مدار | 2 یا 3 | تابلوهای کنترل |
| F/R | چپگرد / راستگرد | 3 | کنترل موتور |
| Star–Delta | ستاره–مثلث | 4 یا بیشتر | راهاندازی موتور |
| Voltmeter Selector | انتخاب ولتاژ | چندحالته | تابلوهای اندازهگیری |
| Ammeter Selector | انتخاب جریان | چندحالته | تابلوهای اندازهگیری |
توجه: شماره Function Codeها بسته به مدل و پیکربندی داخلی کلید متفاوت است. برای اطلاع از آرایش دقیق کنتاکتها، همیشه به Wiring Diagram و Contact Table همان مدل در کاتالوگ رسمی مراجعه کنید.
جدول عملکرد کنتاکتها (Contact Tables) چیست؟
در کنار نقشههای سیمبندی، کاتالوگ سری LW28 جدولی با عنوان Contact Table ارائه میدهد. این جدول نشان میدهد که در هر موقعیت دسته کلید، کدام کنتاکتها به یکدیگر متصل (Closed) و کدامها از یکدیگر جدا (Open) هستند.
برخلاف Wiring Diagram که مسیرهای اتصال را بهصورت شماتیک نمایش میدهد، Contact Table اطلاعات را در قالب یک جدول منظم ارائه میکند. به همین دلیل، بسیاری از مهندسان و تابلوسازان برای بررسی سریع عملکرد کلید، ابتدا به این جدول مراجعه میکنند.
Contact Table چه اطلاعاتی در اختیار ما قرار میدهد؟
یک جدول عملکرد کنتاکتها معمولاً شامل این بخشها است:
- شماره ترمینالها (Terminal Numbers)
- وضعیتهای مختلف کلید (مانند I، 0 و II)
- کنتاکتهای بسته (Closed Contacts) در هر وضعیت
- کنتاکتهای باز (Open Contacts) در هر وضعیت
با استفاده از این اطلاعات میتوان بدون باز کردن کلید، عملکرد داخلی آن را بهطور کامل درک کرد.
چگونه Contact Table را بخوانیم؟
فرض کنید در جدول، برای وضعیت I نوشته شده است:
| وضعیت | کنتاکتهای متصل |
|---|---|
| I | 1-2 ، 5-6 |
| 0 | هیچ اتصال فعالی وجود ندارد |
| II | 3-4 ، 7-8 |
در این مثال:
- در وضعیت I، ترمینالهای 1 و 2 و همچنین 5 و 6 به هم متصل هستند.
- در وضعیت 0، همه مسیرها قطع شدهاند.
- در وضعیت II، اتصال به ترمینالهای 3 و 4 و 7 و 8 منتقل میشود.
این جدول، خلاصهای از عملکرد همان دیاگرام سیمبندی است.
تفاوت Contact Table و Wiring Diagram
| Contact Table | Wiring Diagram |
|---|---|
| نمایش عملکرد بهصورت جدول | نمایش عملکرد بهصورت شماتیک |
| مناسب برای بررسی سریع وضعیت کنتاکتها | مناسب برای سیمبندی و تحلیل مدار |
| خواندن سادهتر | نمایش دقیقتر مسیر جریان |
| ایدهآل برای مقایسه مدلها | ایدهآل برای اجرا و نصب |
در عمل، این دو مکمل یکدیگر هستند و برای انتخاب و سیمبندی صحیح کلید، بهتر است هر دو بررسی شوند.
کاربردهای Contact Table
این جدول در موقعیتهای مختلفی کاربرد دارد، از جمله:
- بررسی عملکرد کلید قبل از نصب
- مقایسه دو Function Code مختلف
- عیبیابی مدارهای فرمان و قدرت
- جایگزینی کلید با مدل مشابه
- طراحی مدارهای جدید بر اساس عملکرد کنتاکتها
اشتباهات رایج
برخی خطاهایی که هنگام استفاده از Contact Table رخ میدهد عبارتاند از:
- فرض یکسان بودن جدول همه مدلهای LW28
- بیتوجهی به Function Code
- اشتباه گرفتن شماره ترمینالها
- سیمبندی بر اساس ظاهر کلید بهجای جدول عملکرد
💡 نکته مهندسی
اگر بین Wiring Diagram و Contact Table اختلافی مشاهده کردید، ابتدا مطمئن شوید که هر دو مربوط به یک Function Code و یک مدل هستند. استفاده از جدول یا نقشه مربوط به مدل دیگر، یکی از رایجترین دلایل بروز خطا در سیمبندی و عیبیابی است.
کلید چنجاور یک کلید دستی است و تغییر منبع تغذیه توسط اپراتور انجام میشود؛ در حالی که ATS (Automatic Transfer Switch) این فرآیند را بهصورت خودکار انجام میدهد و پس از قطع برق، بدون دخالت کاربر بار را به ژنراتور منتقل میکند.
پاسخ به طراحی سیستم بستگی دارد. در بسیاری از پروژهها از کلید ۴ پل برای قطع همزمان نول استفاده میشود، اما در برخی طراحیها کلید ۳ پل نیز مطابق استاندارد کاملاً مناسب است. انتخاب نهایی باید بر اساس نقشه برق و روش ارتینگ انجام شود.
Function Code نحوه عملکرد داخلی کنتاکتهای کلید را مشخص میکند. ممکن است دو کلید از نظر ظاهر و جریان نامی کاملاً یکسان باشند اما به دلیل تفاوت در Function Code، عملکرد متفاوتی در مدار داشته باشند.
علاوه بر جریان مصرفی، باید نوع بار، کلاس بهرهبرداری، تعداد پل، شرایط محیطی و احتمال توسعه آینده سیستم نیز بررسی شوند. انتخاب کلید صرفاً بر اساس آمپر، روش مناسبی نیست.
بله، برخی مدلهای سری LW28 برای کنترل موتورهای سهفاز طراحی شدهاند. البته باید Function Code، کلاس بهرهبرداری (مانند AC-23A) و نقشه سیمبندی همان مدل را بررسی کنید تا از سازگاری آن با کاربرد موردنظر مطمئن شوید.
جمعبندی
کلید چنج اور یکی از مهمترین تجهیزات در سیستمهای توزیع برق، تابلوهای صنعتی و سامانههای برق اضطراری است. انتخاب صحیح این تجهیز، تنها به جریان نامی محدود نمیشود و عواملی مانند تعداد پل، کلاس بهرهبرداری، Function Code، نقشه سیمبندی، جدول عملکرد کنتاکتها، ابعاد نصب و نوع دسته نیز نقش مهمی در عملکرد صحیح و ایمن سیستم دارند.
در این مقاله تلاش کردیم علاوه بر معرفی کامل کلید چنجاور، تمامی بخشهای مهم کاتالوگ سری LW28 شرکت TENGEN را به زبانی ساده و کاربردی بررسی کنیم. از معرفی ساختار و نحوه عملکرد گرفته تا تحلیل مشخصات فنی، ابعاد نصب، Wiring Diagram، Contact Table و نکات مهم انتخاب و نصب، هدف این بود که مقاله تنها یک معرفی محصول نباشد، بلکه به یک راهنمای جامع و عملی برای مهندسان، تابلوسازان، تکنسینها و خریداران تجهیزات برق تبدیل شود.
اگر قصد خرید یا جایگزینی یک کلید چنجاور را دارید، پیشنهاد میشود پیش از انتخاب نهایی، مشخصات فنی مدل موردنظر را با نیاز واقعی پروژه تطبیق دهید و همواره به کد کامل محصول، نقشه سیمبندی و Function Code توجه کنید. این کار احتمال بروز خطا در نصب و بهرهبرداری را کاهش داده و فرآیند نگهداری و تأمین قطعات در آینده را نیز سادهتر خواهد کرد.
منابع معتبر
برای تهیه این مقاله از اطلاعات فنی و استانداردهای معتبر استفاده شده است. در صورت نیاز به بررسی جزئیات بیشتر، میتوانید به منابع زیر مراجعه کنید:
بدون دیدگاه
