مقدمه
کلید محافظ جان (Residual Current Device – RCD) یکی از تجهیزات مهم حفاظتی در تأسیسات برق است که برای شناسایی جریان نشتی و جلوگیری از برقگرفتگی و برخی حوادث ناشی از اتصال جریان به زمین استفاده میشود. این تجهیزات در مدلهای مختلفی تولید میشوند که یکی از مهمترین تفاوتهای آنها، تعداد فاز است. بهطور کلی، کلید محافظ جان تک فاز (Single-Phase RCD) بیشتر در مدارهای خانگی و تکفاز مورد استفاده قرار میگیرد، در حالی که محافظ جان سه فاز (Three-Phase RCD) برای تابلوهای برق صنعتی، موتورهای سهفاز و تجهیزات دارای سیستم تغذیه سهفاز کاربرد دارد.
اما سؤال مهم این است که کلید محافظ جان تک فاز بهتر است یا سه فاز ؟ پاسخ این سؤال به نوع شبکه برق، تعداد فازها، نوع بار و ساختار مدار بستگی دارد. در این مقاله، انواع محافظ جان تک فاز و سه فاز، نحوه سیمکشی و نصب، مدلهای دیجیتال و ترکیبی، جدول جریان و قیمت تقریبی، برندهای پرکاربرد و در نهایت بهترین انتخاب برای منزل و صنعت را بررسی میکنیم.
انواع کلید محافظ جان از نظر تعداد فاز
کلیدهای محافظ جان را میتوان بر اساس تعداد فازهای مدار به دو گروه اصلی تک فاز (Single-Phase) و سه فاز (Three-Phase) تقسیم کرد. انتخاب بین این دو مدل باید بر اساس نوع شبکه برق و تجهیزاتی که قرار است تحت حفاظت قرار بگیرند انجام شود.
کلید محافظ جان تک فاز (Single-Phase RCD)
کلید محافظ جان تک فاز معمولاً برای مدارهایی استفاده میشود که از یک فاز و یک نول تغذیه میشوند. به همین دلیل، این مدل یکی از رایجترین تجهیزات حفاظتی در تابلوهای برق ساختمانهای مسکونی، اداری و برخی تأسیسات سبک است.
عملکرد محافظ جان بر اساس مقایسه جریان عبوری از هادی فاز و نول انجام میشود. در شرایط عادی، جریان رفت و برگشت تقریباً برابر است؛ اما اگر بخشی از جریان از مسیر دیگری مانند بدنه فلزی دستگاه یا سیستم ارت به زمین نشت کند، بین جریان فاز و نول اختلاف ایجاد میشود. اگر این اختلاف از مقدار حساسیت کلید بیشتر شود، محافظ جان مدار را قطع میکند.

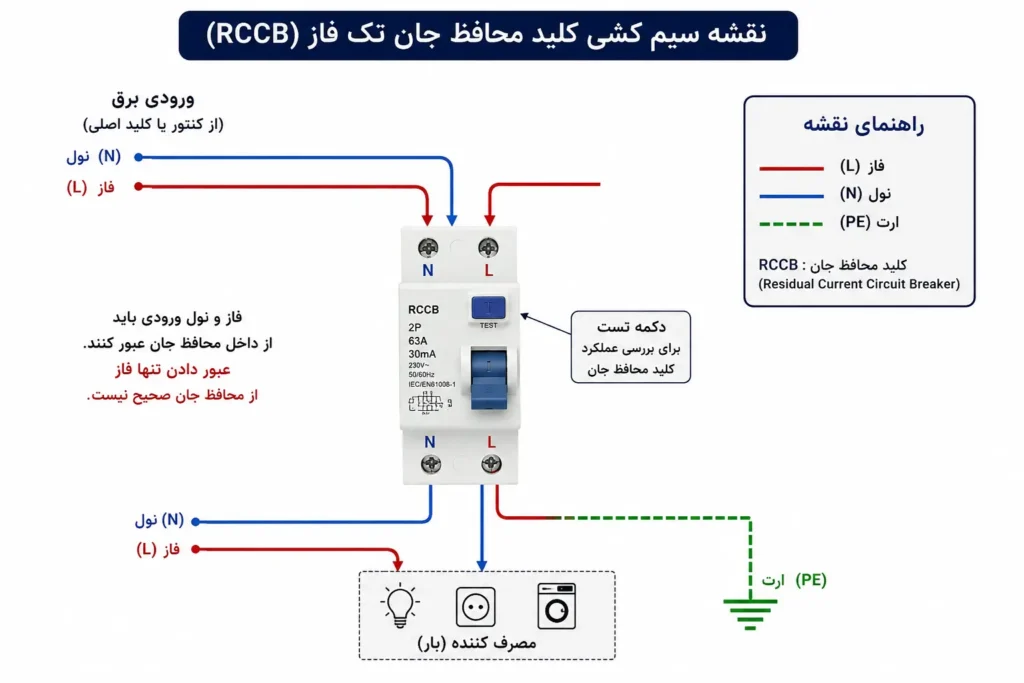

نقشه کلید محافظ جان تک فاز
در نصب یک محافظ جان تک فاز، فاز (L) و نول (N) باید از مسیر محافظ جان عبور کنند. بهعبارت دیگر، تنها عبور دادن فاز از محافظ جان کافی نیست و نول مدار نیز باید از ترمینال مربوط به خود عبور کند.
نمای کلی مسیر سیمکشی به شکل زیر است:
ورودی برق → محافظ جان → مدار مصرفکننده
در سمت ورودی، فاز و نول به ترمینالهای ورودی محافظ جان متصل میشوند و از ترمینالهای خروجی، فاز و نول به سمت بار یا مدار مصرفکننده ادامه پیدا میکنند.

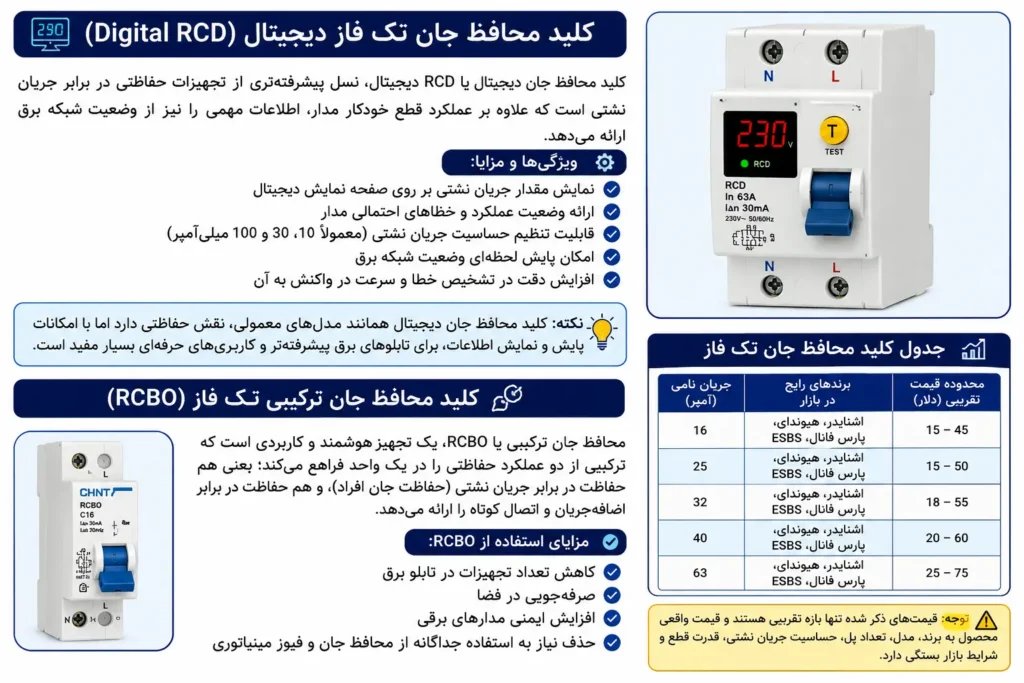

کلید محافظ جان تک فاز دیجیتال (Digital RCD)
کلید محافظ جان دیجیتال (Digital RCD) نسل پیشرفتهتری از تجهیزات حفاظت در برابر جریان نشتی است که علاوه بر عملکرد حفاظتی، ممکن است اطلاعاتی مانند وضعیت عملکرد، جریان نشتی یا شرایط مدار را روی نمایشگر دیجیتال نشان دهد؛ البته امکانات دقیق آن به مدل و سازنده بستگی دارد.
این مدلها برای کاربردهایی که پایش وضعیت شبکه و مشاهده اطلاعات الکتریکی اهمیت بیشتری دارد، گزینه مناسبی هستند. در پروژههای مسکونی، تابلوهای اداری و برخی کاربردهای صنعتی سبک میتوان از این تجهیزات برای افزایش قابلیت پایش و مدیریت سیستم حفاظتی استفاده کرد.
کلید محافظ جان ترکیبی تک فاز (RCBO)
یکی از تجهیزات پرکاربرد دیگر، محافظ جان ترکیبی یا RCBO (Residual Current Circuit Breaker with Overcurrent Protection) است. تفاوت اصلی RCBO با یک محافظ جان معمولی این است که چند وظیفه حفاظتی را در یک تجهیز ترکیب میکند.
RCBO میتواند حفاظت در برابر جریان نشتی (Residual Current) و همچنین اضافهجریان و اتصال کوتاه (Overcurrent & Short Circuit) را در یک واحد فراهم کند.
این ویژگی باعث میشود در تابلوهایی که فضای محدودی دارند، استفاده از RCBO مزیت قابل توجهی داشته باشد؛ زیرا بهجای استفاده جداگانه از محافظ جان و فیوز مینیاتوری، میتوان از یک تجهیز ترکیبی استفاده کرد.
جدول کلید محافظ جان تک فاز از نظر جریان
انتخاب جریان نامی محافظ جان باید با توجه به جریان مدار، ظرفیت سیمکشی و تجهیزات حفاظتی بالادست انجام شود. در بازار ایران، مدلهای مختلفی از برندهای داخلی و خارجی با جریانهای نامی متفاوت عرضه میشوند.
جریان نامی | برندهای رایج در بازار | محدوده قیمت تقریبی |
16 آمپر | اشنایدر، هیوندای، پارس فانال، ISBS | حدود 15 تا 45 دلار |
25 آمپر | اشنایدر، هیوندای، پارس فانال، ISBS | حدود 15 تا 50 دلار |
32 آمپر | اشنایدر، هیوندای، پارس فانال، ISBS | حدود 18 تا 55 دلار |
40 آمپر | اشنایدر، هیوندای، پارس فانال، ISBS | حدود 20 تا 60 دلار |
63 آمپر | اشنایدر، هیوندای، پارس فانال، ISBS | حدود 25 تا 75 دلار |
💡 توجه: قیمتهای جدول صرفاً بازههای تقریبی هستند و قیمت واقعی محصول به برند، مدل، تعداد پل، حساسیت نشتی، قدرت قطع، اصالت کالا و شرایط بازار بستگی دارد.
در بخش بعدی سراغ کلید محافظ جان سه فاز (Three-Phase RCD) میرویم و علاوه بر معرفی آن، نحوه سیمکشی مدل سهفاز و نکات مهم مربوط به محافظ جان سه فاز بدون نول را بررسی میکنیم.
کلید محافظ جان سه فاز (Three-Phase RCD)
کلید محافظ جان سه فاز برای حفاظت مدارهایی استفاده میشود که تغذیه آنها از یک شبکه سهفاز (Three-Phase) تأمین میشود. این تجهیزات در تابلوهای برق صنعتی، موتورهای سهفاز، ماشینآلات، کارگاهها و تأسیسات تجاری و صنعتی کاربرد زیادی دارند.
در یک مدار سهفاز، محافظ جان باید تمام هادیهای فعال مدار را تحت نظارت داشته باشد. بنابراین بسته به نوع سیستم، ممکن است از محافظ جان سهپل برای مدار بدون نول یا محافظ جان چهارپل برای مدار سهفاز به همراه نول استفاده شود.
نکته مهم این است که محافظ جان سهفاز نیز مانند مدل تکفاز، جریانهای عبوری از هادیهای مدار را با یکدیگر مقایسه میکند. اگر بخشی از جریان از مسیر ناخواستهای مانند بدنه تجهیزات یا سیستم ارت عبور کند، عدم تعادل ایجادشده باعث عملکرد مکانیزم قطع محافظ جان میشود.

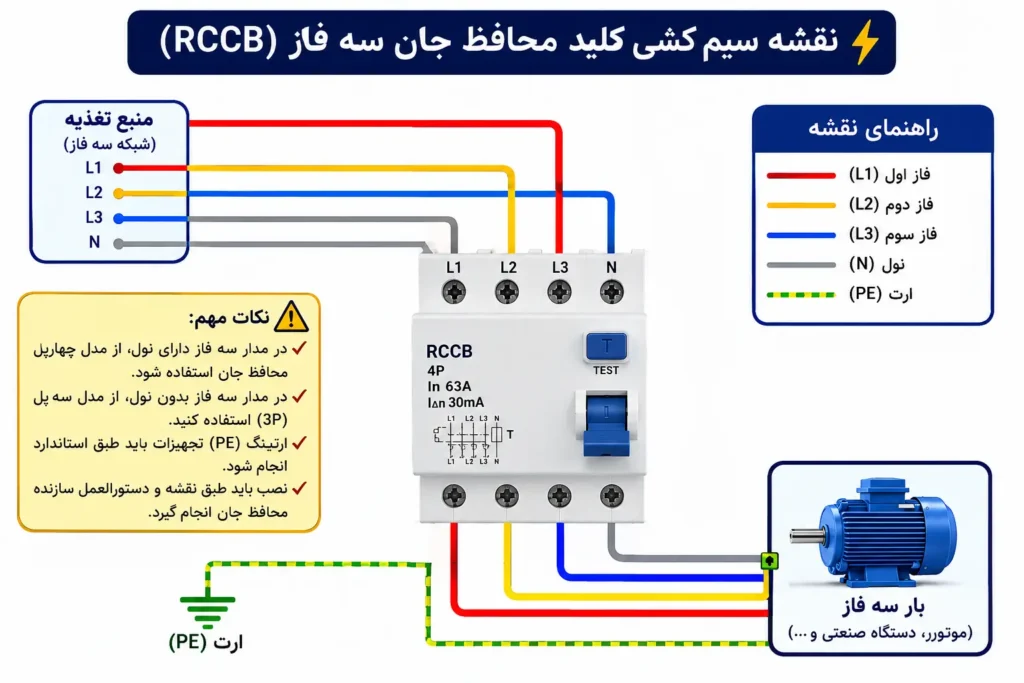

نقشه کلید محافظ جان سه فاز
در یک مدار سهفاز، سه هادی L1، L2 و L3 از ترمینالهای محافظ جان عبور میکنند. اگر مدار دارای نول باشد، هادی N نیز باید از مسیر مربوط به خود در محافظ جان عبور کند.
بهصورت کلی:
L1 + L2 + L3 (+ N) → محافظ جان سهفاز → بار سهفاز
در مدل چهارپل، چهار هادی L1، L2، L3 و N از داخل تجهیز عبور داده میشوند. در مدارهایی که نول ندارند، باید از محافظ جان مناسب مدار سهفاز بدون نول استفاده شود و نحوه اتصال دقیقاً مطابق نقشه روی بدنه تجهیز و دستورالعمل سازنده انجام گیرد.
⚠️ نکته مهم: در مدار سهفاز، نباید نول یک مدار را از خارج از محافظ جان عبور داد، در حالی که فازهای همان مدار از داخل محافظ جان عبور کردهاند؛ این کار میتواند باعث ایجاد عدم تعادل جریان و عملکرد نادرست یا ناخواسته RCD شود.
محافظ جان سه فاز بدون نول چگونه نصب میشود؟
در برخی تجهیزات صنعتی، بار سهفاز تنها به سه فاز L1، L2 و L3 نیاز دارد و هادی نول در مدار وجود ندارد. برای چنین کاربردهایی میتوان از محافظ جان سهفاز مناسب مدار بدون نول استفاده کرد.
در این حالت، سه فاز ورودی به ترمینالهای ورودی مربوطه متصل شده و از ترمینالهای خروجی به سمت بار ادامه پیدا میکنند.
نکته مهم این است که نباید صرفاً بر اساس تعداد ترمینالها تصمیم به اتصال یا حذف نول گرفت. برخی محافظهای جان سهفاز بهصورت سهپل و برخی بهصورت چهارپل طراحی شدهاند و نحوه عملکرد مدار تست داخلی آنها نیز میتواند متفاوت باشد.
بنابراین هنگام نصب محافظ جان سهفاز بدون نول، این موارد را بررسی کنید:
- تعداد پلهای تجهیز (Number of Poles)
- ولتاژ نامی (Rated Voltage)
- جریان نامی (Rated Current)
- حساسیت جریان نشتی (Residual Current Sensitivity)
- نقشه اتصال درجشده روی بدنه
- دستورالعمل رسمی سازنده
⚠️ هشدار: روش نصب RCD بین برندها و مدلهای مختلف یکسان نیست. مخصوصاً در مدارهای بدون نول، عملکرد دکمه TEST باید مطابق دستورالعمل همان مدل بررسی شود. بنابراین نقشه روی بدنه تجهیز، مرجع نهایی سیمبندی است.
جدول کلید محافظ جان سه فاز از نظر جریان
برای انتخاب جریان نامی محافظ جان سهفاز، باید جریان مصرفکننده و ظرفیت مدار در نظر گرفته شود. جدول زیر یک دید اولیه از رنجهای رایج بازار ارائه میدهد:
جریان نامی | برندهای رایج در بازار | محدوده قیمت تقریبی |
16 آمپر | اشنایدر، هیوندای، پارس فانال، ESBS | حدود 25 تا 65 دلار |
25 آمپر | اشنایدر، هیوندای، پارس فانال، ESBS | حدود 25 تا 70 دلار |
32 آمپر | اشنایدر، هیوندای، پارس فانال، ESBS | حدود 30 تا 80 دلار |
40 آمپر | اشنایدر، هیوندای، پارس فانال، ESBS | حدود 35 تا 90 دلار |
63 آمپر | اشنایدر، هیوندای، پارس فانال، ESBS | حدود 40 تا 110 دلار |
80 آمپر | اشنایدر و برندهای صنعتی | حدود 60 تا 140 دلار |
100 آمپر | اشنایدر و برندهای صنعتی | حدود 70 تا 160 دلار |
💡 توجه: قیمتهای دلاری بالا صرفاً برای ایجاد یک بازه مقایسهای در مقاله هستند و نباید بهعنوان قیمت قطعی بازار ایران در نظر گرفته شوند. مدل، تعداد پل، نوع RCD، حساسیت، قدرت قطع، برند و اصالت کالا میتواند اختلاف قیمت قابلتوجهی ایجاد کند.
تفاوت محافظ جان سهپل و چهارپل چیست؟
یکی از سؤالات مهم هنگام خرید محافظ جان سهفاز، تفاوت بین مدلهای 3P و 4P است.
محافظ جان سهپل (3P) برای مدارهای سهفاز بدون نول استفاده میشود؛ در حالی که محافظ جان چهارپل (4P) برای مدارهای سهفاز دارای نول طراحی شده است.
بنابراین انتخاب بین این دو مدل صرفاً بر اساس آمپراژ انجام نمیشود و باید مشخص شود که مدار موردنظر نول دارد یا خیر.
ویژگی | محافظ جان 3P | محافظ جان 4P |
فاز | 3 | 3 |
نول | ندارد | دارد |
کاربرد | بارهای سهفاز بدون نول | مدارهای سهفاز + نول |
کاربرد رایج | برخی موتورهای سهفاز و بارهای صنعتی | تابلوهای صنعتی و توزیع سهفاز |
ویژگی | محافظ جان 3P | محافظ جان 4P |
فاز | 3 | 3 |
نول | ندارد | دارد |
کاربرد | بارهای سهفاز بدون نول | مدارهای سهفاز + نول |
کاربرد رایج | برخی موتورهای سهفاز و بارهای صنعتی | تابلوهای صنعتی و توزیع سهفاز |
فیلم آموزش نصب و تست کلید محافظ جان
یکی از بهترین روشها برای یادگیری صحیح نصب کلید محافظ جان (RCD)، مشاهده سیمبندی واقعی تجهیز در کنار نقشه فنی آن است. البته قبل از اجرای مدار، باید مشخصات کلید، تعداد پل، جریان نامی و نقشه درجشده روی بدنه بررسی شود؛ زیرا نحوه ترمینالبندی ممکن است بین مدلها و برندهای مختلف متفاوت باشد.
فیلم آموزش نصب کلید محافظ جان
در این ویدئو، فرآیند نصب و سیمبندی کلید محافظ جان بهصورت عملی نمایش داده میشود. مشاهده مراحل اجرایی در کنار توضیحات این مقاله میتواند به درک بهتر مسیر فاز (L) و نول (N) و نحوه عبور آنها از محافظ جان کمک کند.
مشاهده فیلم آموزش نصب کلید محافظ جان در آپارات:
⚠️ نکته ایمنی: مشاهده فیلم آموزشی بهتنهایی برای اجرای یک مدار برق کافی نیست. نصب تجهیزات حفاظتی باید توسط فرد دارای صلاحیت و با رعایت استانداردهای ایمنی انجام شود.
فیلم آموزش تست کلید محافظ جان
پس از نصب محافظ جان، تنها روشن شدن کلید به معنای عملکرد صحیح آن نیست. یکی از مهمترین امکانات این تجهیزات، دکمه TEST است که برای بررسی عملکرد مکانیزم قطع در نظر گرفته شده است.
با فشردن دکمه TEST، در صورت سالم بودن تجهیز و فراهم بودن شرایط لازم، مکانیزم محافظ جان باید عمل کرده و مدار را قطع کند. زمان و روش تست و همچنین شرایط لازم برای عملکرد دکمه TEST باید مطابق دستورالعمل سازنده بررسی شود.
مشاهده فیلم آموزش تست کلید محافظ جان در آپارات:
چرا تست دورهای محافظ جان اهمیت دارد؟
کلید محافظ جان یک تجهیز حفاظتی (Protective Device) است و عملکرد صحیح آن اهمیت مستقیمی در ایمنی مدار دارد. بنابراین بهتر است تست آن مطابق توصیه سازنده و الزامات مربوط به تأسیسات انجام شود.
در هنگام تست باید به چند نکته توجه کرد:
- کلید باید مطابق دستورالعمل سازنده نصب شده باشد.
- دکمه TEST باید عملکرد صحیح داشته باشد.
- پس از قطع، کلید باید بهصورت صحیح قابل وصل مجدد باشد.
- اگر کلید بدون دلیل مشخص مرتباً قطع میکند، نباید صرفاً با وصل مجدد آن مشکل را نادیده گرفت؛ بلکه باید علت جریان نشتی بررسی شود.
- در صورت مشاهده عملکرد غیرعادی، بررسی تجهیز توسط برقکار یا متخصص ضروری است.
نکته مهم: دکمه TEST جایگزین تستهای تخصصی و اندازهگیریهای دورهای تأسیسات الکتریکی نیست؛ بلکه یک روش ساده برای بررسی عملکرد مکانیزم تست تجهیز محسوب میشود.
معرفی برندهای کلید محافظ جان موجود در بازار ایران
در بازار ایران، کلیدهای محافظ جان در برندها و رنجهای مختلف عرضه میشوند. هنگام انتخاب برند، علاوه بر قیمت، باید به اصالت کالا، مشخصات فنی، حساسیت جریان نشتی، تعداد پل، جریان نامی و قابلیت دسترسی به خدمات و قطعات توجه کرد.
در ادامه چهار برند مورد استفاده در بازار ایران را بررسی میکنیم.
کلید محافظ جان ISBS
ISBS یکی از برندهایی است که محصولات حفاظتی برق از جمله کلیدهای محافظ جان را در بازار ایران عرضه میکند. این محصولات میتوانند برای پروژههای ساختمانی، تابلوهای توزیع و برخی کاربردهای صنعتی مورد استفاده قرار گیرند.
هنگام انتخاب محصول ISBS نیز مانند سایر برندها باید مشخصات درجشده روی بدنه، بهخصوص جریان نامی (In) و حساسیت جریان نشتی (IΔn) بررسی شود.
کلید محافظ جان پارس فانال
پارس فانال از برندهای شناختهشده در حوزه تجهیزات برق و تابلو برق در بازار ایران است و محصولات حفاظتی مختلفی را عرضه میکند.
در انتخاب محصولات این برند، باید علاوه بر جریان نامی، تعداد پل و حساسیت محافظ جان نیز بررسی شود. برای مثال، کلید محافظ جان سه فاز پارس فانال باید متناسب با ساختار شبکه و نوع بار انتخاب شود و صرفاً بالا بودن آمپراژ به معنی مناسب بودن آن برای یک مدار خاص نیست.
کلید محافظ جان اشنایدر (Schneider Electric)
Schneider Electric یکی از تولیدکنندگان بزرگ تجهیزات مدیریت انرژی و حفاظت الکتریکی است و محصولات مختلفی در حوزه RCD، RCCB و RCBO ارائه میکند.
در محصولات اشنایدر، مشخصاتی مانند تعداد پل، جریان نامی، نوع تجهیز و حساسیت جریان نشتی باید دقیقاً با نیاز مدار تطبیق داده شود. این موضوع بهخصوص در تابلوهای صنعتی اهمیت بیشتری دارد.
کلید محافظ جان هیوندای (Hyundai)
محصولات برق هیوندای نیز در بازار ایران در رنجهای مختلفی عرضه میشوند و کلیدهای محافظ جان این برند در کاربردهای ساختمانی و برخی پروژههای صنعتی مورد استفاده قرار میگیرند.
برای انتخاب کلید محافظ جان سه فاز هیوندای نیز باید مشخصات شبکه، جریان بار، تعداد پل و حساسیت جریان نشتی بررسی شود. همچنین هنگام خرید، توجه به اصالت کالا و مشخصات فنی درجشده روی محصول اهمیت زیادی دارد.
معرفی پرکاربردترین کلیدهای محافظ جان در بازار ایران
بعد از بررسی انواع محافظ جان و برندهای موجود، حالا میتوانیم چند نمونه از کلیدهای محافظ جان پرکاربرد را از نظر جریان نامی و نوع کاربرد بررسی کنیم. توجه داشته باشید که صرفاً بالا بودن آمپراژ به معنی بهتر بودن محافظ جان نیست؛ جریان نامی، تعداد پل، حساسیت نشتی و ساختار مدار باید همگی با یکدیگر هماهنگ باشند.
کلید محافظ جان سه فاز 63 آمپر هیوندای
کلید محافظ جان سه فاز 63 آمپر هیوندای (Hyundai) یکی از گزینههایی است که برای تابلوهای سهفاز با جریان بالاتر مورد استفاده قرار میگیرد. در بازار ایران، این خانواده محصول در ساختار سه پل + نول (3P+N) و رنجهای مختلف جریان عرضه شده است. منابع فروش داخلی، مدل 63 آمپر را برای کاربردهای داخلی، تجاری و صنعتی معرفی کردهاند.
برای انتخاب این مدل باید جریان واقعی مدار و ظرفیت کابل بررسی شود. همچنین نباید تصور کرد که استفاده از محافظ جان 63 آمپر بهتنهایی جایگزین حفاظت اضافهبار و اتصال کوتاه است؛ RCCB وظیفه اصلی خود را در تشخیص جریان نشتی انجام میدهد و حفاظت اضافهجریان باید توسط تجهیز مناسب دیگری تأمین شود.
کاربردهای متداول:
- تابلوهای توزیع سهفاز
- تجهیزات و ماشینآلات صنعتی
- مدارهای تجاری با جریان بالاتر
- برخی تابلوهای اصلی و فرعی
کلید محافظ جان سه فاز 32 آمپر اشنایدر
کلید محافظ جان سه فاز 32 آمپر اشنایدر یکی از گزینههای مورد توجه برای مدارهای سهفاز با جریان متوسط است. البته هنگام خرید باید مشخص شود که محصول موردنظر RCCB است یا RCBO؛ زیرا برخی مدلهای 32 آمپر اشنایدر بهصورت محافظ جان ترکیبی عرضه میشوند.
برای نمونه، مدل ترکیبی سهفاز 32 آمپر اشنایدر با حساسیت 30 میلیآمپر در بازار عرضه شده و ساختار آن 3P+N گزارش شده است. این نوع تجهیز علاوه بر تشخیص جریان نشتی، حفاظت اضافهبار و اتصال کوتاه را نیز در یک تجهیز ترکیب میکند.
بنابراین هنگام خرید عبارت «محافظ جان 32 آمپر اشنایدر» بهتنهایی کافی نیست و باید کد فنی محصول و نوع حفاظت بررسی شود.
کلید محافظ جان تک فاز 32 آمپر اشنایدر
کلید محافظ جان تک فاز 32 آمپر اشنایدر برای مدارهای تکفاز با جریان نامی 32 آمپر مورد استفاده قرار میگیرد. در مدلهای RCBO، حفاظت نشتی جریان با حفاظت اضافهبار و اتصال کوتاه ترکیب شده است.
برای نمونه، یک مدل 32 آمپر تکفاز اشنایدر با حساسیت 30mA و ساختار 1P+N عرضه شده است. چنین محصولی برای مدارهای تکفاز مسکونی، اداری و تجاری میتواند گزینه مناسبی باشد؛ البته انتخاب نهایی باید بر اساس جریان مدار و مشخصات کابل انجام شود.
نکته: اگر تنها به حفاظت در برابر نشتی نیاز دارید، RCCB و اگر علاوه بر نشتی به حفاظت اضافهجریان و اتصال کوتاه نیز در همان تجهیز نیاز دارید، RCBO گزینه متفاوتی است.
محافظ جان سه فاز 32 آمپر پارس فانال
محافظ جان سه فاز 32 آمپر پارس فانال نیز در گروه تجهیزات حفاظتی مورد استفاده در تابلوهای برق قرار میگیرد. در انتخاب این محصول، علاوه بر 32 آمپر بودن، باید تعداد پل و حساسیت جریان نشتی را بررسی کرد.
در بازار، محصولات پارس فانال در گروه تجهیزات محافظ جان و مدلهای ترکیبی نیز عرضه میشوند. بنابراین بهتر است هنگام خرید، کد فنی دقیق محصول با نیاز پروژه تطبیق داده شود. برای مثال، در برخی فهرستهای فروش داخلی، مدلهای محافظ جان ترکیبی الکترونیکی پارس فانال در رنجهای مختلف آمپراژی دیده میشوند.
کاربردهای احتمالی:
- تابلوهای توزیع
- مدارهای سهفاز
- کارگاهها
- تجهیزات صنعتی سبک و متوسط
محافظ جان 16 آمپر اشنایدر
محافظ جان 16 آمپر اشنایدر بیشتر برای مدارهایی با جریان نامی پایینتر مورد توجه قرار میگیرد. این رنج میتواند برای برخی مدارهای روشنایی، پریزها و مصرفکنندههای تکفاز سبک مناسب باشد؛ اما انتخاب آن باید بر اساس جریان طراحی مدار و سطح مقطع هادی انجام شود.
اگر محصول از نوع RCBO باشد، علاوه بر حفاظت جریان نشتی، حفاظت اضافهبار و اتصال کوتاه نیز در همان تجهیز وجود خواهد داشت؛ بنابراین هنگام خرید باید بین RCCB و RCBO تفاوت قائل شد.
یک نکته مهم درباره انتخاب آمپراژ
فرض کنیم جریان طراحی یک مدار حدود 20 آمپر است. این موضوع به این معنا نیست که میتوان بدون بررسی، هر محافظ جان 25 یا 32 آمپری را انتخاب کرد. جریان نامی محافظ جان باید با ساختار حفاظت مدار، کابل، MCB بالادست و جریان بار هماهنگ باشد.
همچنین حساسیت نشتی (IΔn) با جریان نامی تجهیز یکسان نیست. برای مثال، یک محافظ جان میتواند جریان نامی 32 آمپر و حساسیت نشتی 30 میلیآمپر داشته باشد. عدد 32 آمپر ظرفیت جریان عبوری نامی تجهیز را نشان میدهد، در حالی که 30 میلیآمپر آستانه جریان نشتی عملکرد حفاظتی آن است.
مقایسه سریع محصولات بررسیشده
محصول | نوع مدار | جریان نامی | کاربرد کلی |
محافظ جان سه فاز هیوندای | سهفاز + نول | 63A | تابلو و بارهای سهفاز با جریان بالاتر |
محافظ جان سه فاز اشنایدر | سهفاز | 32A | مدارهای سهفاز متوسط |
محافظ جان تک فاز اشنایدر | تکفاز | 32A | مدارهای تکفاز |
محافظ جان سه فاز پارس فانال | سهفاز | 32A | تابلوها و مدارهای سهفاز |
محافظ جان اشنایدر | تکفاز | 16A | مدارهای تکفاز با جریان پایینتر |
کلید محافظ جان تک فاز یا سه فاز؟ کدام را انتخاب کنیم؟
انتخاب بین کلید محافظ جان تک فاز و سه فاز در درجه اول به نوع شبکه برق و مصرفکنندهای که قرار است تحت حفاظت قرار گیرد بستگی دارد. نمیتوان گفت یکی از این دو مدل همیشه بهتر است؛ بلکه هر کدام برای شرایط مشخصی طراحی شدهاند.
اگر برق ورودی ساختمان یا مدار موردنظر تک فاز باشد، استفاده از محافظ جان تک فاز انتخاب طبیعی و رایج است. در مقابل، در تابلوهایی که با برق سه فاز کار میکنند، باید از محافظ جان متناسب با ساختار مدار سهفاز استفاده شود.
محافظ جان مناسب برای منزل
در بیشتر واحدهای مسکونی، برق مصرفی بهصورت تکفاز در اختیار مصرفکننده قرار میگیرد. بنابراین برای حفاظت مدارهای خانگی، معمولاً کلید محافظ جان تک فاز گزینه مناسبتری است.
در یک مدار تکفاز، فاز و نول از محافظ جان عبور میکنند و تجهیز اختلاف جریان بین این دو هادی را بررسی میکند. اگر بخشی از جریان از مسیر ناخواستهای مانند بدنه دستگاه یا مسیر ارت عبور کند، محافظ جان میتواند مدار را قطع کند.
برای حفاظت در برابر برقگرفتگی، مدلهایی با حساسیت 30mA در بسیاری از کاربردهای نهایی مورد استفاده قرار میگیرند؛ البته مقدار مناسب حساسیت باید بر اساس طراحی تأسیسات و الزامات استاندارد پروژه تعیین شود.
برای منزل محافظ جان چند آمپر مناسب است؟
پاسخ این سؤال به جریان طراحی مدار بستگی دارد و نمیتوان یک آمپراژ ثابت را برای تمام خانهها پیشنهاد کرد.
برای مثال، مدارهای مختلف یک واحد مسکونی ممکن است جریانهای متفاوتی داشته باشند و به همین دلیل انتخاب محافظ جان باید با ظرفیت مدار و تجهیزات حفاظتی هماهنگ باشد.
💡 نکته مهم: عدد آمپر روی محافظ جان بهتنهایی نشاندهنده میزان حفاظت در برابر برقگرفتگی نیست. برای مثال، «32 آمپر» جریان نامی تجهیز است، در حالی که «30 میلیآمپر» میتواند مقدار حساسیت جریان نشتی آن باشد. این دو پارامتر کاملاً متفاوت هستند.
محافظ جان مناسب برای صنعت
در محیطهای صنعتی، استفاده از تجهیزات سهفاز بسیار رایج است. موتورهای الکتریکی، پمپها، کمپرسورها، ماشینآلات، تابلوهای توزیع و بسیاری از تجهیزات صنعتی با شبکه سهفاز کار میکنند.
در چنین شرایطی باید از محافظ جان سه فاز متناسب با ساختار مدار استفاده شود.
اگر مدار شامل سه فاز و نول باشد، باید تجهیز مناسب 3P+N / چهارپل انتخاب شود. اگر بار تنها از سه فاز استفاده میکند و نول در مدار وجود ندارد، بسته به طراحی و مشخصات تجهیز میتوان از مدل مناسب سهپل استفاده کرد.
در صنعت فقط آمپراژ مهم نیست
برای انتخاب محافظ جان صنعتی، موارد زیر باید همزمان بررسی شوند:
- جریان نامی Rated Current (In)
- تعداد پل Number of Poles
- حساسیت جریان نشتی Residual Current / IΔn
- ولتاژ نامی Rated Voltage
- نوع بار
- وجود یا عدم وجود نول
- هماهنگی با تجهیزات حفاظتی بالادست و پاییندست
- نوع سیستم اتصال زمین
- مشخصات فنی و دستورالعمل سازنده
بنابراین برای یک موتور سهفاز 32 آمپری نمیتوان صرفاً با مشاهده جریان موتور، یک محافظ جان 32 آمپر انتخاب کرد و کار را تمامشده دانست. ساختار شبکه و فلسفه حفاظت مدار نیز باید بررسی شود.
تفاوت کلید محافظ جان تک فاز و سه فاز در یک نگاه
ویژگی | محافظ جان تک فاز | محافظ جان سه فاز |
نوع شبکه | تک فاز | سه فاز |
هادیهای اصلی | فاز + نول | L1 + L2 + L3 و در صورت نیاز N |
کاربرد رایج | ساختمان و مصارف خانگی | صنعت و تابلوهای سهفاز |
تجهیزات متداول | روشنایی، پریز، لوازم خانگی | موتور، پمپ، کمپرسور، ماشینآلات |
تعداد پل متداول | 1P+N / 2P | 3P یا 3P+N |
انتخاب جریان | بر اساس جریان مدار | بر اساس جریان مدار سهفاز |
کاربرد صنعتی | محدودتر | گسترده |
نیاز به بررسی نول | دارد | بسته به ساختار مدار |
پس بالاخره تک فاز یا سه فاز؟
پاسخ را میتوان بسیار ساده خلاصه کرد:
برای مدار تکفاز → محافظ جان تکفاز
برای مدار سهفاز دارای نول → محافظ جان مناسب سهفاز + نول
برای مدار سهفاز بدون نول → محافظ جان مناسب مدار سهفاز بدون نول
بنابراین هنگام خرید، ابتدا نوع شبکه و مدار را مشخص کنید و سپس جریان نامی، تعداد پل و حساسیت جریان نشتی را بررسی کنید. انتخاب محافظ جان صرفاً بر اساس برند یا آمپراژ، روش مناسبی برای طراحی سیستم حفاظتی نیست.
جمعبندی ؛ برای منزل و صنعت کدام محافظ جان بهتر است؟
در نهایت، اگر هدف حفاظت از یک واحد مسکونی با مدارهای تکفاز باشد، محافظ جان تکفاز معمولاً انتخاب مناسبتری است. برای تابلوها و تجهیزات سهفاز صنعتی نیز باید از محافظ جان سهفاز متناسب با نوع شبکه استفاده شود.
در هر دو حالت، انتخاب صحیح باید بر اساس جریان مدار، تعداد پل، حساسیت جریان نشتی، نوع بار، سیستم ارت و هماهنگی حفاظتی انجام شود.
به همین دلیل، هنگام خرید محصولاتی مانند محافظ جان 16 آمپر اشنایدر، محافظ جان تک فاز 32 آمپر اشنایدر، محافظ جان سه فاز 32 آمپر پارس فانال یا محافظ جان سه فاز 63 آمپر هیوندای، بهتر است ابتدا مشخصات فنی مدار را تعیین کرده و سپس مدل مناسب را انتخاب کنید.
⚠️ هشدار ایمنی: کلید محافظ جان یکی از اجزای سیستم حفاظت الکتریکی است و جایگزین تمام تجهیزات حفاظتی دیگر مانند حفاظت اضافهبار، اتصال کوتاه و حفاظت مناسب هادیها نیست. طراحی و نصب نهایی باید مطابق مقررات و دستورالعمل سازنده انجام شود.
📚 منابع معتبر کلید محافظ جان
برای تهیه این مقاله از استانداردهای بینالمللی و منابع فنی معتبر در زمینه کلیدهای محافظ جان، RCCB، RCBO و تجهیزات حفاظت در برابر جریان نشتی استفاده شده است. برای مطالعه جزئیات بیشتر میتوانید منابع زیر را بررسی کنید.
- استاندارد IEC 61008-1:2024؛ الزامات و آزمونهای کلیدهای محافظ جان RCCB International Electrotechnical Commission (IEC)
- استاندارد IEC 61009-1:2024؛ الزامات کلیدهای محافظ جان ترکیبی RCBO International Electrotechnical Commission (IEC)
- معرفی انواع تجهیزات حفاظت جریان نشتی؛ RCCB و RCBO Schneider Electric
- سری Acti9 iID؛ کلیدهای محافظ جان RCCB برای تأسیسات تجاری و صنعتی Schneider Electric
- محصولات RCBO و مشخصات فنی کلیدهای محافظ جان ترکیبی ABB
- محصولات RCCB و مشخصات فنی کلیدهای محافظ جان ABB
❓ سوالات متداول کلید محافظ جان
کلید محافظ جان تک فاز بهتر است یا سه فاز؟
هیچکدام بهصورت مطلق بهتر نیستند؛ انتخاب بین محافظ جان تک فاز و سه فاز به نوع شبکه و مدار بستگی دارد. برای مدارهای تک فاز، مانند بسیاری از مدارهای خانگی، از محافظ جان تک فاز استفاده میشود. برای تابلوها و تجهیزات سه فاز نیز باید محافظ جان سه فاز متناسب با ساختار مدار انتخاب شود. اگر مدار سه فاز دارای نول باشد، معمولاً باید از مدل مناسب سه فاز به همراه نول استفاده شود. بنابراین هنگام خرید باید تعداد فاز، وجود یا عدم وجود نول، جریان نامی و حساسیت جریان نشتی را بررسی کرد.
علت پریدن کلید محافظ جان سه فاز چیست؟
پریدن یا قطع کردن کلید محافظ جان سه فاز معمولاً به دلیل وجود جریان نشتی در مدار اتفاق میافتد. این نشتی میتواند ناشی از خرابی عایق کابل، رطوبت، اتصال ناخواسته نول و ارت، نشتی در موتور یا سایر تجهیزات متصل به مدار باشد. همچنین سیمبندی اشتباه، عبور نکردن تمام هادیهای مربوط به مدار از داخل محافظ جان یا وجود نول مشترک بین چند مدار نیز میتواند باعث عملکرد ناخواسته RCD شود. برای تشخیص دقیق، باید مدار و مصرفکنندهها بهصورت مرحلهای بررسی و جریان نشتی اندازهگیری شود.
آیا میتوان محافظ جان سه فاز را بدون نول نصب کرد؟
بله، در مدارهای سه فازی که به نول نیاز ندارند، میتوان از محافظ جان مناسب مدار سه فاز بدون نول استفاده کرد؛ اما نوع و نحوه اتصال باید دقیقاً مطابق مشخصات همان مدل باشد. برخی تجهیزات سه پل برای مدارهای بدون نول طراحی شدهاند، در حالی که مدلهای چهارپل برای مدارهای سه فاز به همراه نول کاربرد دارند. بنابراین نباید صرفاً بر اساس ظاهر کلید یا تعداد ترمینالها اقدام به سیمبندی کرد و لازم است نقشه اتصال درجشده روی بدنه و دستورالعمل سازنده بررسی شود.
محافظ جان 30 میلیآمپر برای منزل مناسب است؟
محافظ جان با حساسیت 30mA در بسیاری از مدارهای نهایی ساختمانها برای حفاظت در برابر جریان نشتی و کاهش خطر برقگرفتگی مورد استفاده قرار میگیرد. با این حال، انتخاب حساسیت مناسب باید بر اساس نوع تأسیسات، استانداردهای مورد استفاده و طراحی سیستم حفاظتی انجام شود. همچنین مقدار 30 میلیآمپر با جریان نامی کلید، مانند 16 یا 32 آمپر، متفاوت است. برای مثال ممکن است یک تجهیز دارای جریان نامی 32 آمپر و حساسیت جریان نشتی 30 میلیآمپر باشد.
تفاوت کلید محافظ جان RCCB و RCBO چیست؟
RCCB یا کلید محافظ جان، وظیفه تشخیص جریان نشتی و قطع مدار در شرایط مشخص را بر عهده دارد و برای حفاظت اضافهبار و اتصال کوتاه به تجهیز حفاظتی مناسب دیگری نیاز دارد. در مقابل، RCBO علاوه بر حفاظت در برابر جریان نشتی، حفاظت اضافهجریان و اتصال کوتاه را نیز در یک تجهیز ترکیب میکند. به همین دلیل RCBO میتواند در تابلوهایی که فضای نصب محدود است یا برای هر مدار به حفاظت مستقل نیاز داریم، گزینه مناسبی باشد.
بدون دیدگاه
