مقدمه
المان صنعت برتر سپهر با نام تجاری ISBS یکی از برندهای فعال در حوزه تجهیزات برق صنعتی، کنترل و حفاظت الکتریکی است که محصولات آن در بخشهای مختلف تابلو برق و مدارهای فرمان و قدرت مورد استفاده قرار میگیرند. تنوع تجهیزات این برند باعث شده است محصولات ISBS از کلیدهای مینیاتوری و اتوماتیک گرفته تا کنتاکتور، بیمتال، کلید حرارتی، محافظ جان، رله، SSR، تایمر، خازن و رگولاتور را دربر بگیرد.
شناخت دستهبندی محصولات ISBS برای مصرفکننده نهایی، برقکار، پیمانکار و مهندس اهمیت زیادی دارد؛ زیرا انتخاب تجهیز مناسب فقط به برند محدود نمیشود و باید عواملی مانند جریان نامی، ولتاژ، تعداد پل، نوع بار، کاربرد مدار و سطح حفاظت موردنیاز نیز بررسی شود. در این مقاله قصد داریم ضمن معرفی برند ISBS، گروههای مختلف محصولات آن را بررسی کنیم و کاربرد هرکدام را به زبان ساده اما تخصصی توضیح دهیم تا انتخاب تجهیزات مناسب برای پروژههای مختلف آسانتر شود.
برند ISBS چیست؟ آشنایی با المان صنعت برتر سپهر
ISBS نام تجاری شرکت المان صنعت برتر سپهر است؛ مجموعهای که طبق معرفی رسمی خود، بیش از ۲۵ سال سابقه فنی و بازرگانی در صنعت برق ایران دارد و فعالیت آن بر ارائه تجهیزات برق صنعتی، کنترل و حفاظت متمرکز است. این شرکت اعلام کرده است که محصولات ISBS دارای استاندارد بینالمللی IEC هستند و برخی محصولات آن نیز تأییدیه آزمایشگاهها و شرکتهای توزیع نیروی برق داخلی را دریافت کردهاند.
یکی از ویژگیهای قابل توجه سبد محصولات ISBS، تنوع تجهیزات قابل استفاده در تابلوهای برق و مدارهای فرمان و قدرت است. در وبسایت رسمی این مجموعه، محصولاتی مانند کلید مینیاتوری، محافظ جان، کلید اتوماتیک کامپکت، کلید حرارتی، کلید هوایی، کنتاکتور، بیمتال، تایمر، شمارنده، رله، شستی و چراغ سیگنال، خازن و رگولاتور معرفی شدهاند.
ISBS چه تجهیزاتی تولید یا عرضه میکند؟
برای شناخت بهتر این برند، میتوان محصولات آن را در چند گروه اصلی قرار داد:
- تجهیزات حفاظتی: کلید مینیاتوری، کلید اتوماتیک، کلید حرارتی و محافظ جان
- تجهیزات مدار فرمان: کنتاکتور، بیمتال، رله، تایمر، شمارنده و پوشباتن
- تجهیزات کنترل و اعلام: شستی، کلید گردان و چراغ سیگنال
- تجهیزات مربوط به توان: خازن و رگولاتور
- تجهیزات قدرت: کلیدهای اتوماتیک کامپکت و کلیدهای هوایی
طبق اطلاعات رسمی سایت ISBS، برای نمونه کلیدهای اتوماتیک کامپکت این مجموعه در رنج 16 تا 1600 آمپر و کلیدهای حرارتی در رنج 0.63 تا 100 آمپر معرفی شدهاند؛ همچنین کنتاکتورها در رنج 6 تا 800 آمپر ارائه شدهاند. این اعداد مربوط به اطلاعات اعلامشده توسط خود شرکت هستند و هنگام انتخاب محصول نهایی باید مشخصات فنی همان مدل بررسی شود.
چرا شناخت دستهبندی محصولات ISBS اهمیت دارد؟
برای خرید یک تجهیز برق صنعتی، صرفاً دانستن نام برند کافی نیست. برای مثال، کنتاکتور، بیمتال و کلید حرارتی ممکن است همگی در یک مدار موتور مورد استفاده قرار بگیرند، اما وظیفه یکسانی ندارند. کنتاکتور وظیفه اصلی قطع و وصل مدار قدرت را بر عهده دارد، بیمتال برای حفاظت موتور در برابر اضافهبار به کار میرود و کلید حرارتی میتواند حفاظت در برابر اضافهبار و اتصال کوتاه را در یک تجهیز فراهم کند.
به همین دلیل در ادامه مقاله، هر گروه از محصولات ISBS را جداگانه بررسی میکنیم تا مشخص شود هر تجهیز چه کاری انجام میدهد، در چه مدارهایی کاربرد دارد و هنگام انتخاب آن باید به چه مشخصاتی توجه کرد.
دستهبندی محصولات برند ISBS
سبد محصولات برند ISBS مجموعهای از تجهیزات مورد استفاده در مدارهای قدرت، فرمان، کنترل و حفاظت الکتریکی را شامل میشود. در وبسایت رسمی شرکت، گروههایی مانند کلید مینیاتوری، کلید اتوماتیک، کلید حرارتی، کلید محافظ جان، کنتاکتور، بیمتال، تایمر و شمارنده، رله و SSR، خازن، رگولاتور و چراغ سیگنال و شستی در سبد محصولات معرفی شدهاند.
برای انتخاب هر یک از این تجهیزات، باید مشخصات فنی مدار و وظیفهای که تجهیز در سیستم بر عهده دارد بررسی شود. در ادامه، این گروهها را یکییکی بررسی میکنیم.

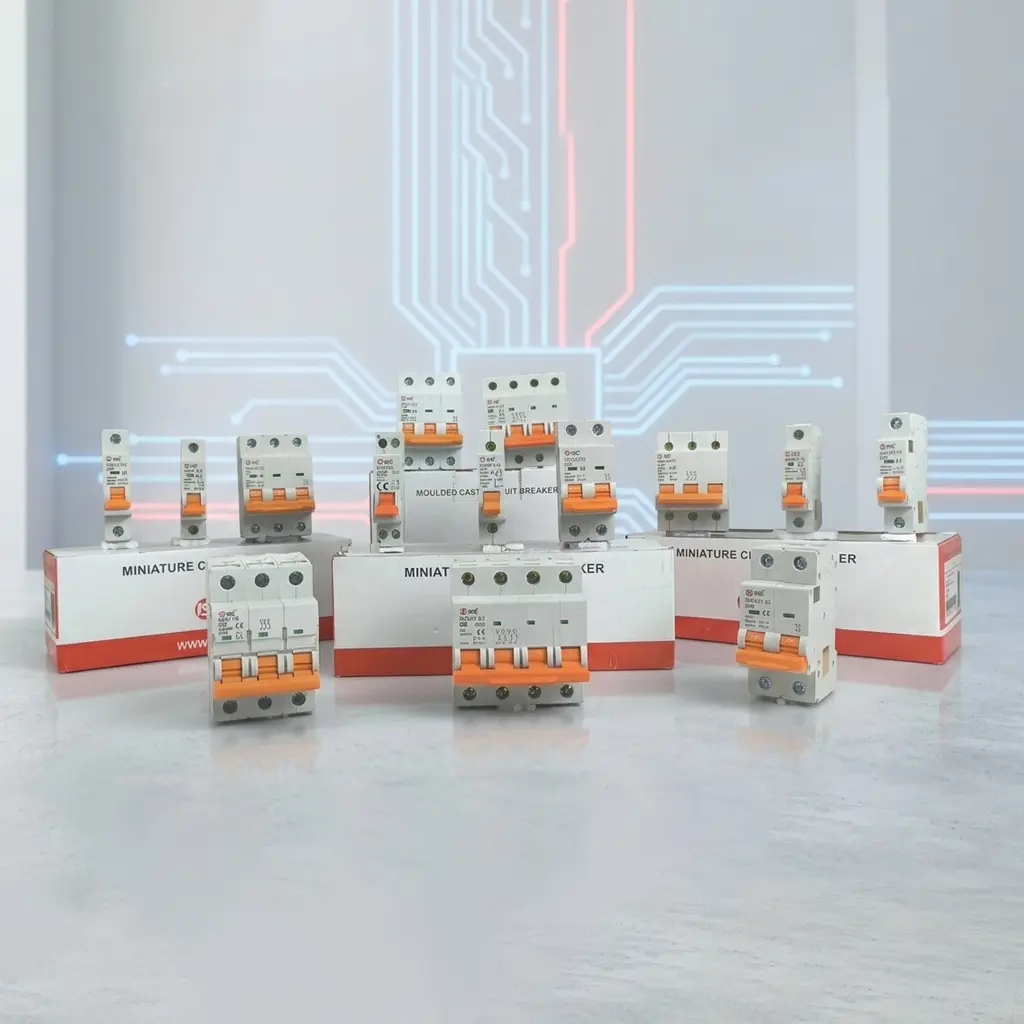

کلید مینیاتوری ISBS (MCB)
کلید مینیاتوری (Miniature Circuit Breaker یا MCB) یکی از تجهیزات اصلی حفاظت مدارهای الکتریکی است. وظیفه اصلی آن قطع مدار در شرایطی مانند اضافهجریان و اتصال کوتاه است تا از آسیب دیدن سیمها و تجهیزات جلوگیری شود.
کلیدهای مینیاتوری معمولاً بر اساس پارامترهایی مانند جریان نامی، تعداد پل، منحنی عملکرد و قدرت قطع انتخاب میشوند. بنابراین هنگام خرید یک MCB نباید فقط به عدد آمپر توجه کرد؛ بلکه مشخصات شبکه و نوع مصرفکننده نیز باید در نظر گرفته شود.
در سبد محصولات ISBS، کلید مینیاتوری بهعنوان یکی از گروههای اصلی تجهیزات حفاظتی معرفی شده است.
کلید مینیاتوری کنتور برق
یکی از کاربردهایی که کاربران هنگام جستجوی MCB به دنبال آن هستند، کلید مینیاتوری کنتور برق است. این تجهیز میتواند بخشی از سیستم حفاظت مدار ورودی یا خروجی باشد، اما انتخاب آن باید بر اساس طراحی تأسیسات، جریان موردنیاز و الزامات شرکت توزیع برق انجام شود.
به همین دلیل نمیتوان صرفاً با مشاهده ظرفیت کنتور، آمپراژ کلید مینیاتوری را تعیین کرد. هماهنگی کلید با ظرفیت هادیها و سایر تجهیزات حفاظتی اهمیت زیادی دارد.
کلید مینیاتوری دو پل
کلید مینیاتوری دو پل (2P MCB) برای مدارهایی کاربرد دارد که لازم است دو هادی مدار بهصورت همزمان توسط کلید قطع و وصل شوند. در بسیاری از مدارهای تکفاز، ساختار دوپل میتواند برای قطع همزمان فاز و نول مورد استفاده قرار گیرد؛ البته نوع دقیق کاربرد باید مطابق طراحی مدار و الزامات حفاظتی تعیین شود.
در زمان انتخاب کلید مینیاتوری دو پل، علاوه بر تعداد پل باید جریان نامی، منحنی قطع و قدرت قطع نیز بررسی شود.
کلید مینیاتوری تک فاز 32 آمپر
کلید مینیاتوری تک فاز 32 آمپر یکی از رنجهایی است که در مدارهای تکفاز مورد توجه قرار میگیرد. با این حال، 32 آمپر بودن کلید بهتنهایی دلیل مناسبی برای انتخاب آن نیست.
برای انتخاب صحیح باید ابتدا جریان طراحی مدار مشخص شود و سپس ظرفیت کابل، نوع مصرفکننده و هماهنگی با تجهیزات حفاظتی بالادست بررسی شود. استفاده از کلید با آمپراژ بالاتر از ظرفیت قابل تحمل هادی میتواند خطرناک باشد.
نکته فنی: در انتخاب MCB، ترتیب صحیح تصمیمگیری این است که ابتدا مدار و کابل بررسی شوند و سپس جریان نامی کلید انتخاب شود؛ نه اینکه صرفاً بر اساس توان مصرفکننده، یک کلید با آمپراژ بالا انتخاب کنیم.
کلید اتوماتیک ISBS (MCCB)
کلید اتوماتیک (Molded Case Circuit Breaker یا MCCB) برای حفاظت و قطعووصل مدارهایی با جریانهای بالاتر از محدوده معمول کلیدهای مینیاتوری استفاده میشود. این تجهیزات در تابلوهای برق صنعتی و مدارهای توزیع کاربرد گستردهای دارند.

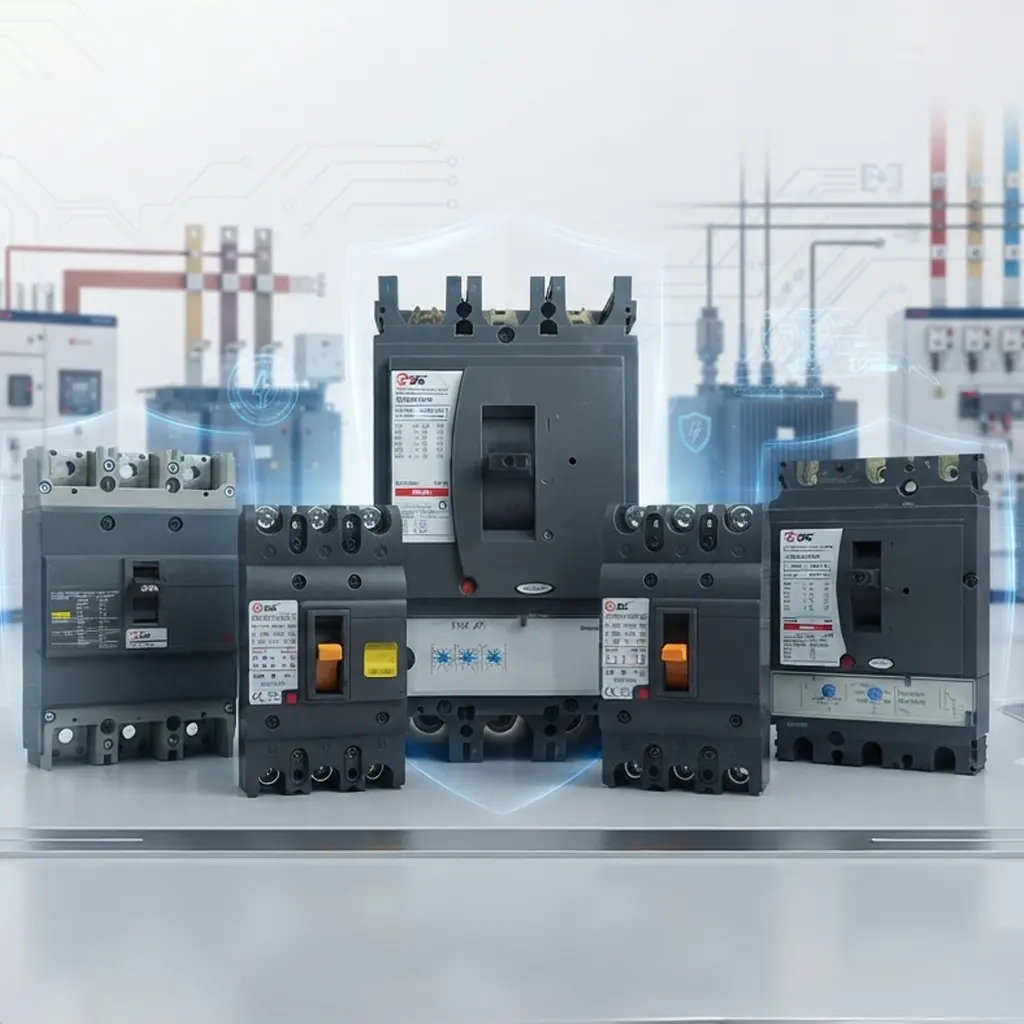

در وبسایت رسمی ISBS، گروه کلید اتوماتیک شامل مدلهایی مانند کلید اتوماتیک فیکس، کلید اتوماتیک کمپکت قابل تنظیم و مدل کمپکت قابل تنظیم الکترونیکی معرفی شده است. همچنین تجهیزات جانبی مربوط به کلید اتوماتیک نیز در سبد محصولات قرار گرفتهاند.
کلید اتوماتیک تک فاز
کلید اتوماتیک تک فاز برای حفاظت و کنترل مدارهای تکفاز با توجه به مشخصات فنی مورد استفاده قرار میگیرد. در انتخاب آن باید جریان نامی، ظرفیت قطع، نوع حفاظت و شرایط نصب بررسی شود.
کلید اتوماتیک سه فاز
کلید اتوماتیک سه فاز بیشتر در تابلوهای توزیع و مدارهای قدرت مورد استفاده قرار میگیرد و میتواند برای حفاظت مدارهای سهفاز با جریانهای بالاتر گزینه مناسبی باشد.
انواع کلید اتوماتیک
بهطور کلی، انواع کلید اتوماتیک را میتوان بر اساس ساختار و قابلیت تنظیم آنها دستهبندی کرد. در سبد ISBS، مدلهای فیکس، کمپکت قابل تنظیم و کمپکت قابل تنظیم الکترونیکی دیده میشود.
تفاوت اصلی این مدلها در نحوه تنظیم پارامترهای حفاظتی و امکاناتی است که برای هماهنگی با سیستم برق در اختیار طراح قرار میدهند.
پوش باتن و سیگنال ISBS
پوش باتن (Push Button) و تجهیزات سیگنالینگ از اجزای مهم مدارهای فرمان هستند. اپراتور از طریق شستیها میتواند فرمانهایی مانند Start، Stop یا Reset را به مدار ارسال کند و چراغهای سیگنال نیز برای نمایش وضعیت تجهیزات به کار میروند.

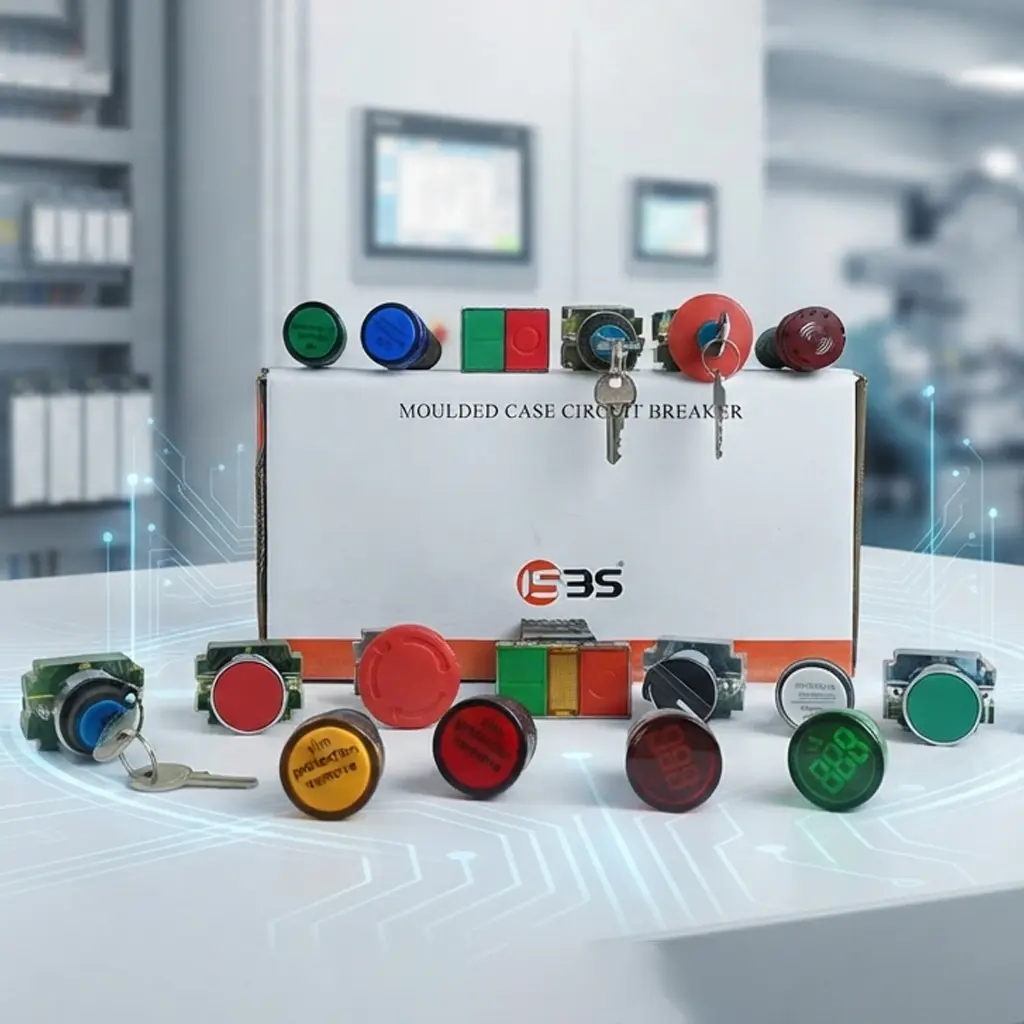

در وبسایت ISBS، گروه چراغ سیگنال و شستیها شامل محصولاتی مانند چراغ سیگنال، بیزر، ولتمتر، آمپرمتر، فرکانسمتر و شستیهای یکطرفه و دوطرفه معرفی شده است.
پوش باتن الکترونیکی
پوش باتن الکترونیکی در مدارهای فرمان برای ارسال فرمان به تجهیزات کنترلی استفاده میشود و بسته به ساختار آن میتواند در سیستمهای مختلف کنترل صنعتی کاربرد داشته باشد.
پوش باتن چراغ دار
پوش باتن چراغ دار علاوه بر عملکرد فرمان، امکان نمایش وضعیت را نیز فراهم میکند. این ویژگی باعث میشود اپراتور بتواند وضعیت فعال یا غیرفعال بودن یک فرمان را سریعتر تشخیص دهد.
تایمر و شمارنده ISBS

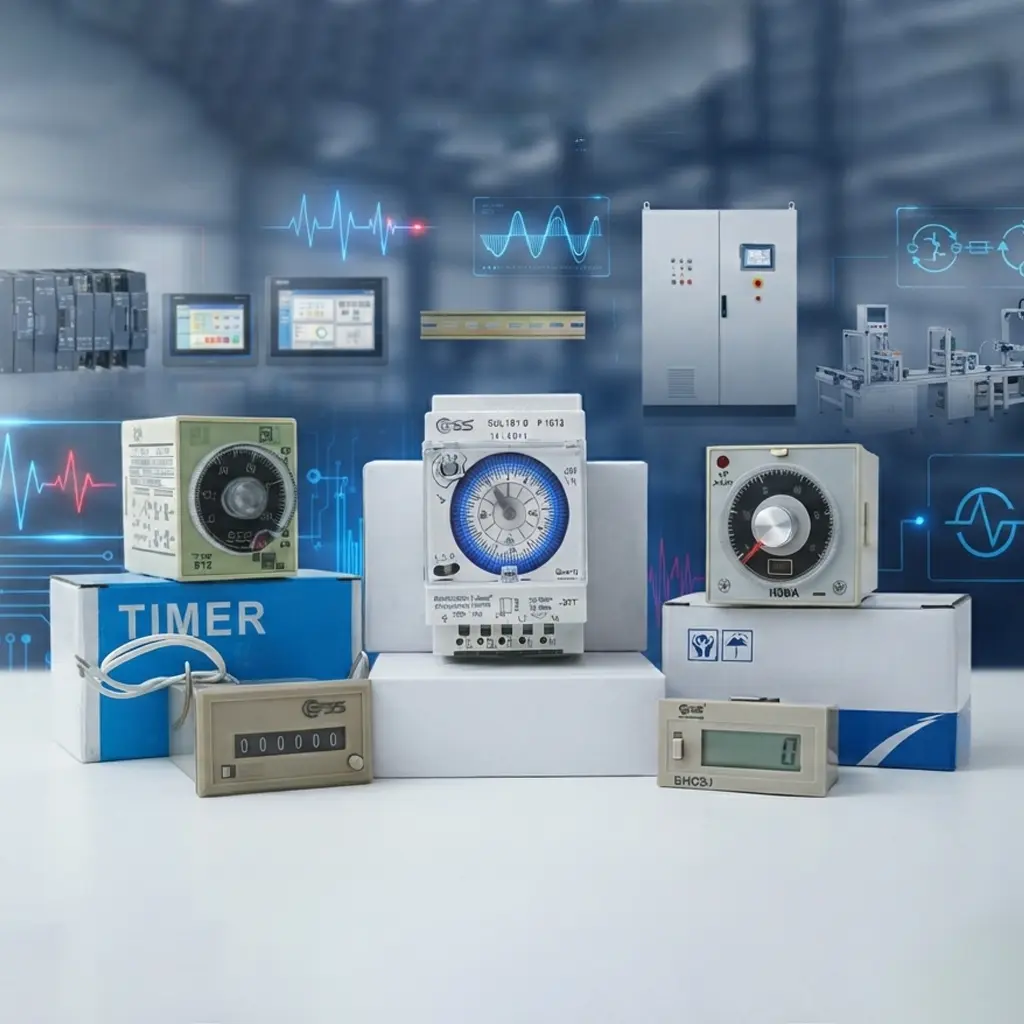

گروه دیگری از محصولات ISBS به تایمر و شمارنده (Timer & Counter) اختصاص دارد. این تجهیزات در مدارهای فرمان برای ایجاد تأخیر زمانی یا شمارش رویدادها مورد استفاده قرار میگیرند.
در فهرست محصولات رسمی ISBS، گروه تایمر و شمارنده بهعنوان یکی از دستههای اصلی سبد محصولات معرفی شده است.
تایمر دیجیتال
تایمر دیجیتال (Digital Timer) امکان کنترل یک فرآیند بر اساس زمان را فراهم میکند. برای مثال، میتوان از تایمر در مدارهای فرمان برای ایجاد تأخیر در وصل یا قطع یک تجهیز استفاده کرد.
در سیستمهایی مانند مدارهای موتور، تابلوهای کنترل، سیستمهای روشنایی و فرآیندهای صنعتی، انتخاب تایمر باید بر اساس نوع عملکرد زمانی، ولتاژ تغذیه و مشخصات خروجی انجام شود.
کنترل و حفاظت برق ISBS
در سیستمهای برق صنعتی، کنترل و حفاظت الکتریکی دو وظیفه متفاوت اما کاملاً مرتبط دارند. تجهیزات کنترلی برای مدیریت عملکرد مدار و ارسال فرمان به کار میروند، در حالی که تجهیزات حفاظتی وظیفه دارند در شرایط غیرعادی مانند اضافهجریان، اتصال کوتاه، اضافهبار یا جریان نشتی، از مدار و تجهیزات محافظت کنند.
به همین دلیل در یک تابلو برق معمولاً مجموعهای از تجهیزات مانند کلید مینیاتوری، کلید اتوماتیک، کلید حرارتی، بیمتال، محافظ جان و کنتاکتور در کنار یکدیگر قرار میگیرند و هرکدام وظیفه مشخصی دارند.
انواع حفاظت الکتریکی
حفاظت الکتریکی را میتوان بر اساس نوع خطری که باید کنترل شود دستهبندی کرد. برای مثال:
- حفاظت در برابر اتصال کوتاه: معمولاً توسط فیوزها و کلیدهای حفاظتی انجام میشود.
- حفاظت در برابر اضافهبار: در مدار موتور میتواند توسط بیمتال یا کلید حرارتی انجام شود.
- حفاظت در برابر جریان نشتی: با استفاده از کلید محافظ جان انجام میشود.
- حفاظت مدارهای قدرت: با تجهیزاتی مانند کلیدهای اتوماتیک و تجهیزات حفاظتی متناسب با جریان مدار انجام میشود.
بنابراین عبارت انواع حفاظت الکتریکی فقط به یک تجهیز خاص اشاره نمیکند؛ بلکه مجموعهای از روشها و تجهیزات برای کاهش خطرات ناشی از شرایط غیرعادی شبکه را دربر میگیرد.
تجهیزات حفاظتی تابلو برق
در یک تابلو برق، انتخاب تجهیزات حفاظتی باید بر اساس مشخصات واقعی مدار انجام شود. پارامترهایی مانند جریان نامی، ولتاژ، قدرت اتصال کوتاه، نوع بار، سطح مقطع کابل و سیستم زمین در انتخاب تجهیز اهمیت دارند.
برای نمونه، ممکن است در یک مدار موتور از ترکیب کلید حفاظتی + کنتاکتور + بیمتال استفاده شود؛ در حالی که برای یک مدار عمومی ساختمان، ترکیب تجهیزات حفاظتی متفاوت خواهد بود.
نکته فنی: تجهیزات حفاظتی جایگزین یکدیگر نیستند. هر تجهیز برای نوع مشخصی از خطا طراحی شده است و هماهنگی بین تجهیزات حفاظتی یکی از اصول مهم طراحی تابلو برق محسوب میشود.

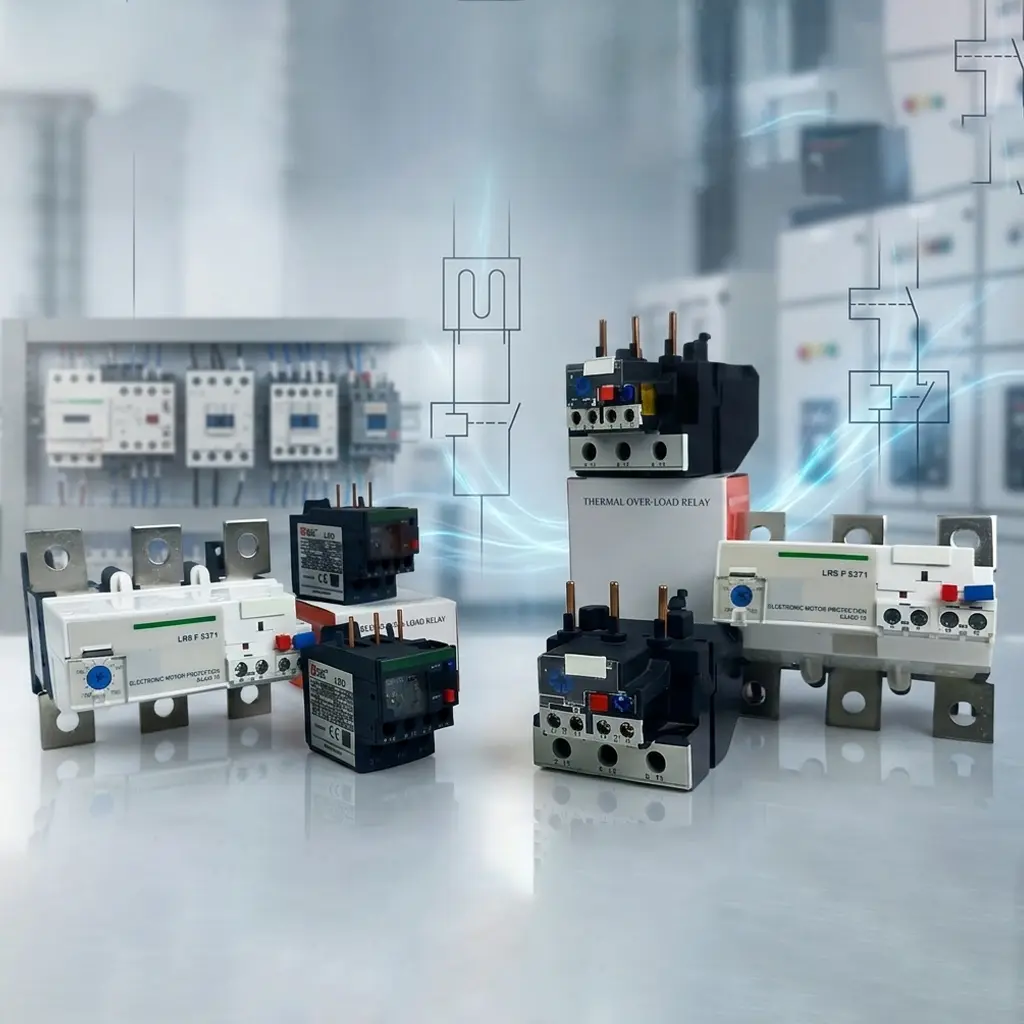

بی متال ISBS (Thermal Overload Relay)
بیمتال یا رله اضافهبار حرارتی (Thermal Overload Relay) یکی از تجهیزات مهم حفاظت موتورهای الکتریکی است. این تجهیز در مدار موتور معمولاً در کنار کنتاکتور قرار میگیرد و وظیفه اصلی آن حفاظت موتور در برابر اضافهبار طولانیمدت است.
زمانی که جریان موتور برای مدت مشخصی از مقدار تنظیمشده بیشتر شود، مکانیزم حرارتی بیمتال عمل کرده و فرمان قطع مدار فرمان را صادر میکند. به این ترتیب، از ادامه کار موتور در شرایط اضافهبار جلوگیری میشود.
البته بیمتال با کلید حرارتی تفاوت دارد و نباید این دو تجهیز را از نظر عملکرد کاملاً یکسان در نظر گرفت.
انواع بی متال
بیمتالها را میتوان بر اساس رنج جریان، تعداد فاز، ساختار و کاربرد دستهبندی کرد. هنگام انتخاب بیمتال باید جریان نامی موتور و محدوده تنظیم تجهیز مورد توجه قرار گیرد.
اگر رنج بیمتال بیش از حد بزرگ انتخاب شود، ممکن است حفاظت اضافهبار موتور بهدرستی انجام نشود. از طرف دیگر، انتخاب رنج بسیار پایین نیز میتواند باعث قطعهای مکرر و غیرضروری مدار شود.
بی متال تک فاز
بی متال تک فاز برای کاربردهایی طراحی میشود که مدار و بار موردنظر ساختار تکفاز دارد. انتخاب آن باید بر اساس جریان کاری واقعی موتور یا مصرفکننده انجام شود.
بی متال سه فاز
بیمتال سه فاز کاربرد گستردهای در مدار موتورهای سهفاز دارد. این تجهیز معمولاً همراه کنتاکتور در تابلوهای کنترل موتور نصب میشود.
برای انتخاب بیمتال سهفاز باید جریان پلاک موتور، شرایط کاری و محدوده تنظیم رله بررسی شود.

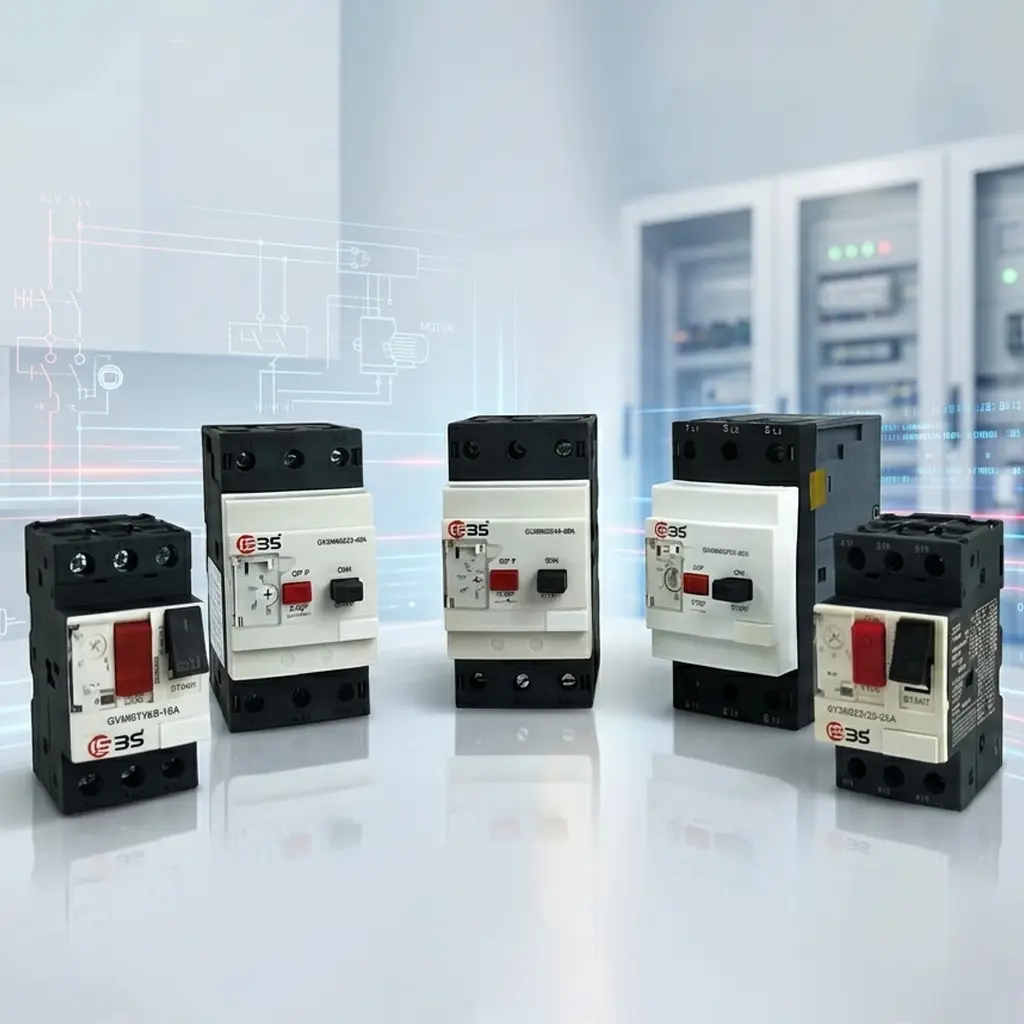

کلید حرارتی ISBS (MPCB)
کلید حرارتی یا Motor Protection Circuit Breaker (MPCB) یکی دیگر از تجهیزات مهم حفاظت موتور است. این تجهیز میتواند در یک ساختار واحد، حفاظتهای مرتبط با موتور مانند اضافهبار و اتصال کوتاه را فراهم کند؛ البته عملکرد دقیق آن به مشخصات و تنظیمات مدل مورد استفاده بستگی دارد.
تفاوت مهم کلید حرارتی با بیمتال در این است که کلید حرارتی یک تجهیز حفاظتی و قطعکننده مدار است، در حالی که بیمتال عمدتاً برای حفاظت حرارتی موتور و قطع مدار فرمان از طریق کنتاکتور استفاده میشود.
کلید حرارتی تک فاز
کلید حرارتی تک فاز برای حفاظت موتورهای تکفاز و برخی بارهای تکفاز مورد استفاده قرار میگیرد. هنگام انتخاب آن باید جریان کاری تجهیز، محدوده تنظیم و مشخصات فنی مدل بررسی شود.
کلید حرارتی سه فاز
کلید حرارتی سه فاز بیشتر در مدارهای موتورهای سهفاز کاربرد دارد و میتواند در تابلوهای صنعتی برای حفاظت موتور نصب شود.
یکی از مزیتهای این تجهیز، امکان تنظیم جریان حفاظتی متناسب با جریان کاری موتور در مدلهایی است که قابلیت تنظیم دارند.
تفاوت بیمتال و کلید حرارتی چیست؟
بهصورت خلاصه:
| ویژگی | بیمتال | کلید حرارتی |
|---|---|---|
| نام انگلیسی | Thermal Overload Relay | MPCB |
| حفاظت اصلی | اضافهبار | اضافهبار و اتصال کوتاه در مدلهای مربوطه |
| استفاده در مدار موتور | بسیار رایج | بسیار رایج |
| نیاز به کنتاکتور | معمولاً بله | بسته به طراحی مدار |
| عملکرد بهعنوان کلید قدرت | خیر | بله |
| قابلیت تنظیم جریان | در بسیاری از مدلها | در بسیاری از مدلها |
بنابراین انتخاب بین این دو باید بر اساس ساختار مدار، نوع موتور و فلسفه حفاظتی تابلو انجام شود و نمیتوان یکی را در تمام پروژهها جایگزین دیگری دانست.
کلید محافظ جان ISBS (RCD / RCCB / RCBO)

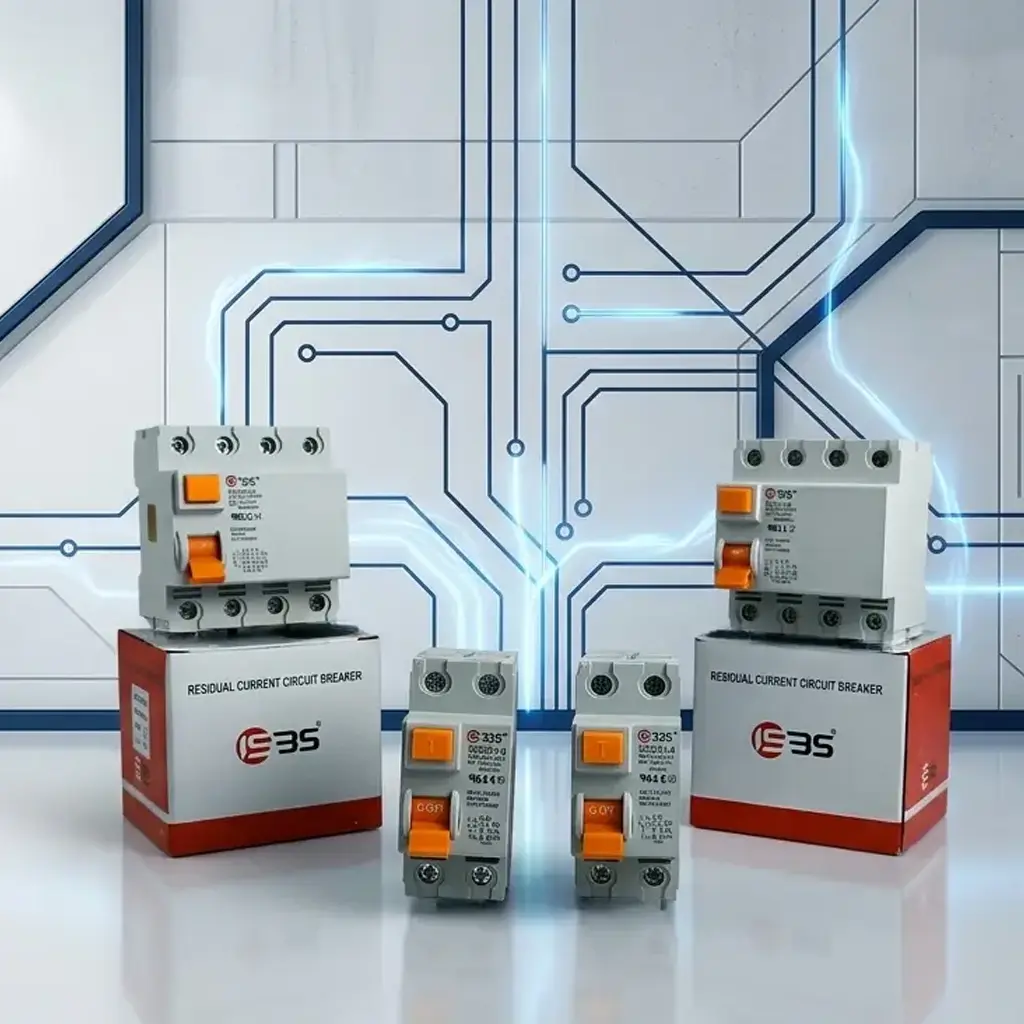

کلید محافظ جان (Residual Current Device) یکی از تجهیزات مهم حفاظت الکتریکی است که برای تشخیص جریان نشتی و قطع مدار در شرایط مشخص مورد استفاده قرار میگیرد. این تجهیز با مقایسه جریان عبوری از هادیهای مدار، در صورت تشخیص اختلاف جریان بیش از مقدار حساسیت تعیینشده، مدار را قطع میکند.
در سبد محصولات ISBS، گروه کلید محافظ جان نیز قرار دارد و انتخاب مدل مناسب آن باید بر اساس نوع شبکه، تعداد پل، جریان نامی و حساسیت جریان نشتی انجام شود.
کلید محافظ جان تک فاز
کلید محافظ جان تک فاز برای مدارهای تکفاز کاربرد دارد و معمولاً در تأسیسات ساختمانی و مدارهای نهایی مورد استفاده قرار میگیرد.
در زمان انتخاب این تجهیز باید مواردی مانند:
- جریان نامی
- حساسیت جریان نشتی
- تعداد پل
- ولتاژ کاری
- نوع مدار
- هماهنگی با سایر تجهیزات حفاظتی
بررسی شود.
برای مثال، در یک مدار تکفاز ممکن است از مدل 2P استفاده شود تا هادیهای مربوط به مدار مطابق طراحی سیستم از داخل تجهیز عبور کنند.
کلید محافظ جان سه فاز
کلید محافظ جان سه فاز برای مدارهای سهفاز طراحی شده و در تابلوهای صنعتی و مدارهای قدرت کاربرد دارد.
اگر مدار سهفاز دارای نول باشد، انتخاب تجهیز باید با توجه به ساختار سه فاز + نول انجام شود. در مدارهای سهفاز بدون نول نیز باید از مدل سازگار با همان ساختار استفاده شود.
⚠️ هنگام نصب محافظ جان، عبور صحیح هادیهای مدار از تجهیز بسیار مهم است. سیمبندی اشتباه میتواند باعث قطع ناخواسته یا عملکرد نادرست سیستم حفاظتی شود.
کلید محافظ جان ترکیبی
کلید محافظ جان ترکیبی یا RCBO (Residual Current Breaker with Overcurrent Protection) چند عملکرد حفاظتی را در یک تجهیز ترکیب میکند.
در مقایسه با RCCB که عمدتاً برای تشخیص جریان نشتی استفاده میشود، RCBO میتواند علاوه بر حفاظت جریان نشتی، حفاظت در برابر اضافهجریان و اتصال کوتاه را نیز فراهم کند؛ البته جزئیات عملکرد به مدل و مشخصات فنی محصول بستگی دارد.
این ساختار میتواند در تابلوهایی که فضای نصب محدود است یا برای هر مدار به حفاظت مستقل نیاز داریم، کاربرد زیادی داشته باشد.
کنتاکتور ISBS (Contactor)

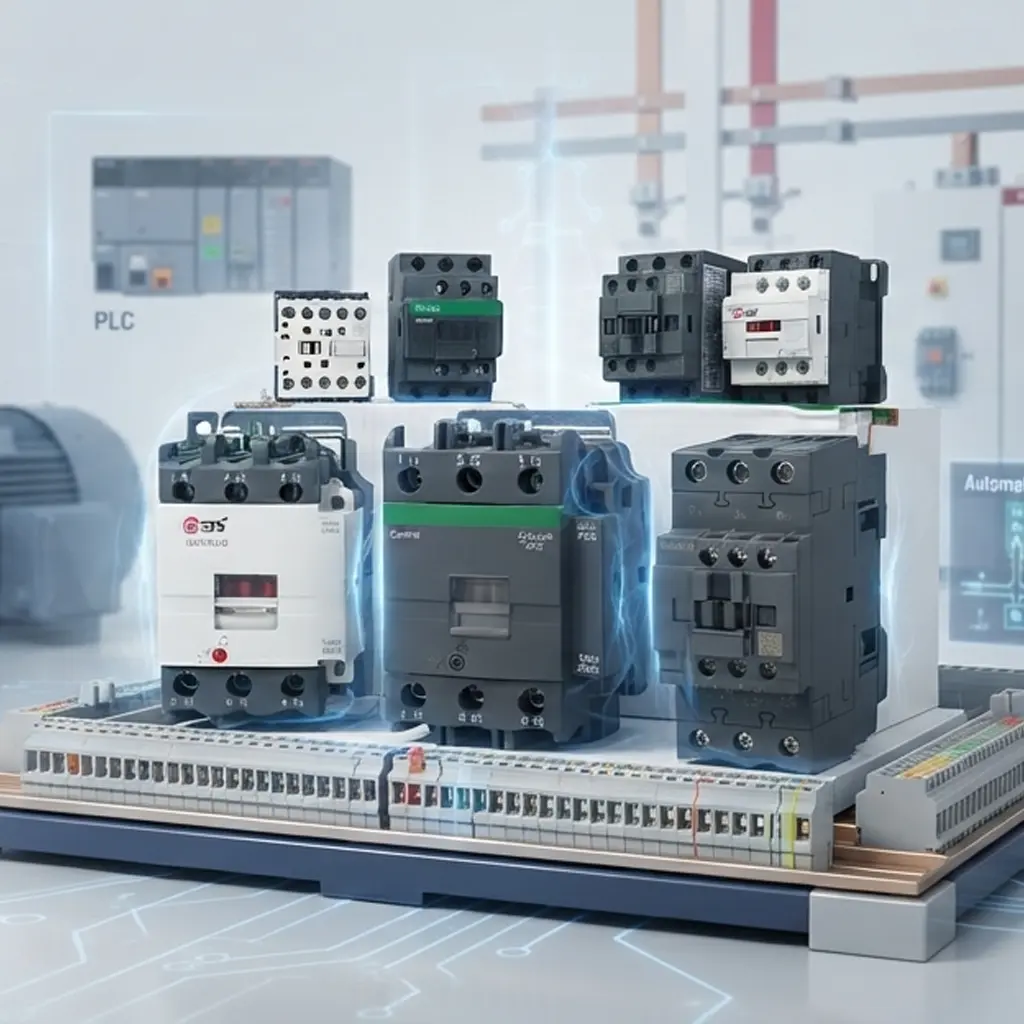

کنتاکتور (Contactor) یکی از پرکاربردترین تجهیزات مدار فرمان و قدرت است که برای قطع و وصل بارهای الکتریکی از طریق فرمان الکتریکی استفاده میشود.
کنتاکتورها بهخصوص در مدارهای موتور، تابلوهای صنعتی و سیستمهای اتوماسیون کاربرد زیادی دارند. در یک مدار موتور، کنتاکتور میتواند با دریافت فرمان از شستی، رله، PLC یا سایر تجهیزات کنترلی، مدار قدرت موتور را قطع یا وصل کند.
کنتاکتور تک فاز
کنتاکتور تک فاز برای کنترل بارهای تکفاز مورد استفاده قرار میگیرد و بسته به تعداد کنتاکتها و مشخصات تجهیز میتواند برای بارهایی مانند موتور، روشنایی یا سایر مصرفکنندهها استفاده شود.
در انتخاب آن باید جریان بار، نوع بار، ولتاژ مدار قدرت و ولتاژ بوبین بررسی شود.
کنتاکتور سه فاز
کنتاکتور سه فاز یکی از تجهیزات اصلی در تابلوهای کنترل موتورهای سهفاز است. این تجهیز میتواند در مدارهای مختلفی مانند:
- راهاندازی مستقیم موتور
- مدار ستاره مثلث
- کنترل پمپها
- فنها و کمپرسورها
- تابلوهای اتوماسیون صنعتی
استفاده شود.
یکی از نکات مهم هنگام انتخاب کنتاکتور، توجه به رده کاری (Utilization Category) است. برای مثال، انتخاب کنتاکتور برای موتور باید بر اساس شرایط واقعی بار و مشخصات فنی سازنده انجام شود و صرفاً مقایسه آمپراژ کافی نیست.
خازن ISBS (Capacitor)

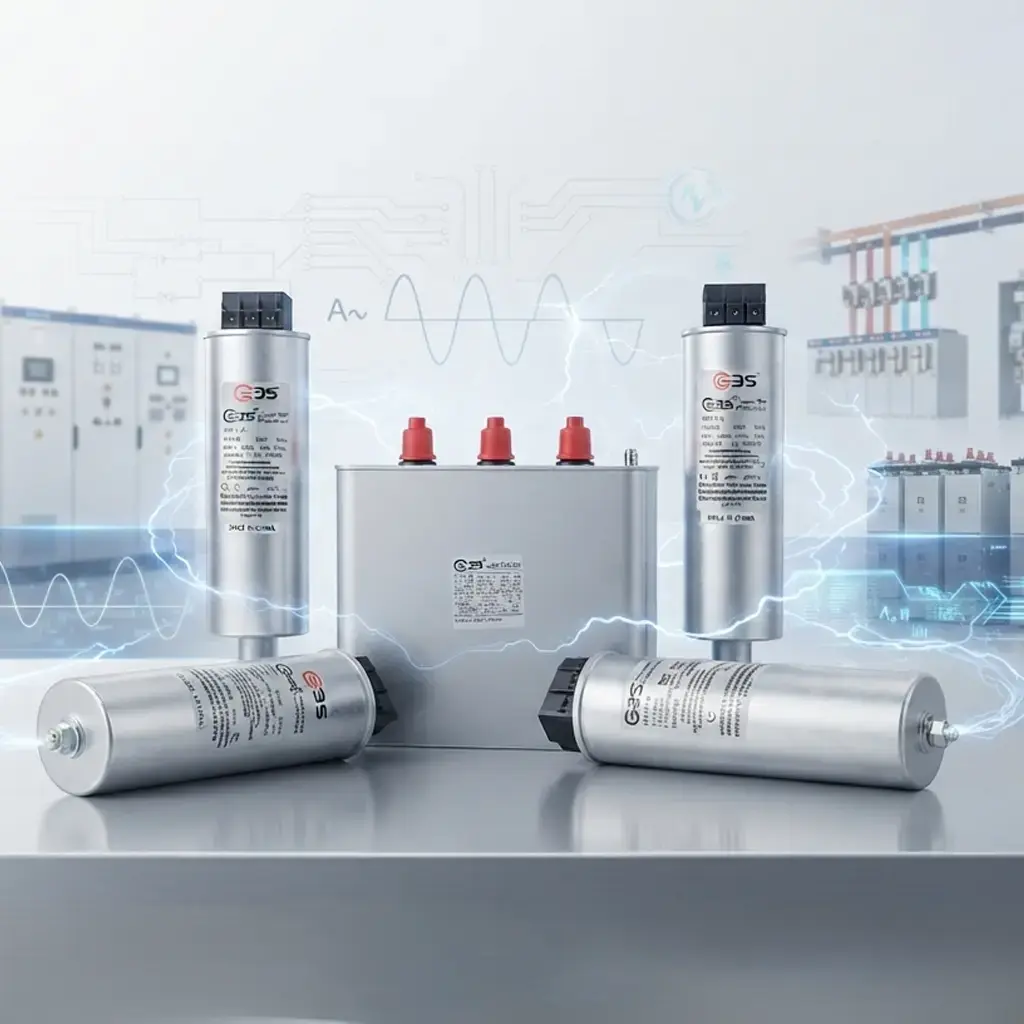

خازن برق (Electrical Capacitor) یکی دیگر از تجهیزات موجود در حوزه تجهیزات الکتریکی است که بسته به نوع و ساختار خود کاربردهای مختلفی دارد.
در سیستمهای برق صنعتی، یکی از کاربردهای مهم خازن، اصلاح ضریب توان (Power Factor Correction) است. در این کاربرد، خازنها معمولاً در تابلوهای بانک خازنی نصب میشوند تا توان راکتیو موردنیاز بارهای القایی را جبران کنند.
خازن برق چه کاربردی دارد؟
خازنها میتوانند در کاربردهای مختلفی مانند:
- اصلاح ضریب توان
- مدارهای الکتریکی
- تجهیزات کنترل
- برخی سیستمهای صنعتی
مورد استفاده قرار گیرند.
انتخاب خازن باید بر اساس پارامترهایی مانند ظرفیت، ولتاژ نامی، فرکانس، نوع کاربرد و شرایط کاری انجام شود.
نکته: خازن اصلاح ضریب توان با خازنهای مورد استفاده در مدارهای الکترونیکی یا کاربردهای دیگر یکسان نیست و نباید بدون بررسی مشخصات فنی جایگزین شود.

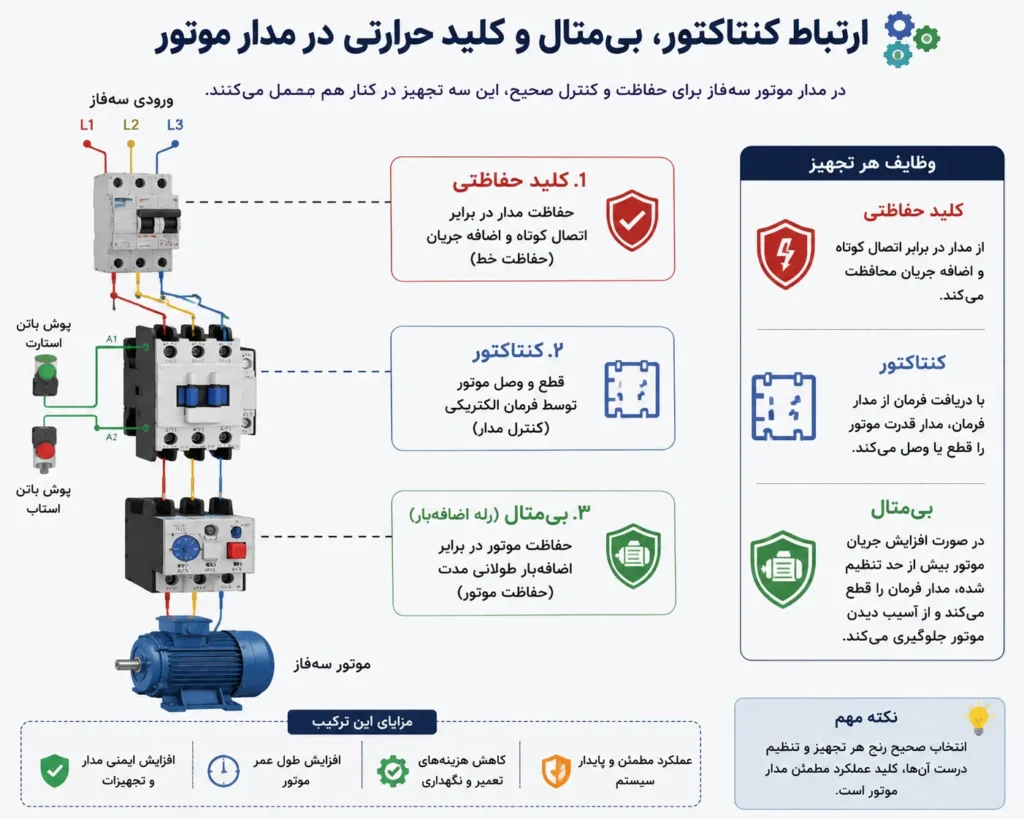

ارتباط کنتاکتور، بیمتال و کلید حرارتی در مدار موتور
برای درک بهتر جایگاه محصولات ISBS، یک مدار موتور سهفاز را در نظر بگیرید. در یک ساختار متداول میتوان از کلید حفاظتی، کنتاکتور و رله اضافهبار استفاده کرد.
در این ترکیب:
کلید حفاظتی → حفاظت مدار
کنتاکتور → قطع و وصل موتور
بیمتال → حفاظت موتور در برابر اضافهبار

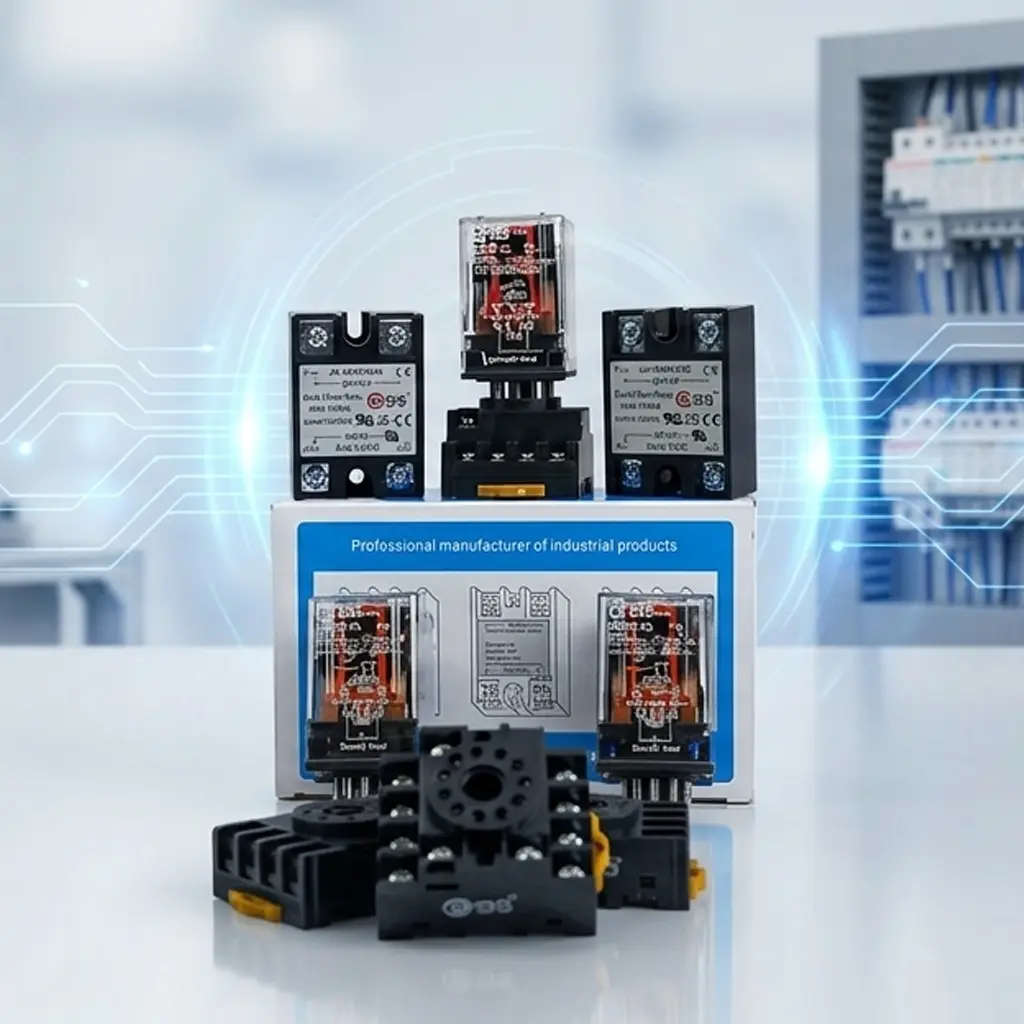

رله و SSR برند ISBS
رله (Relay) یکی از تجهیزات پرکاربرد در مدارهای فرمان و کنترل است که برای کنترل یک مدار با استفاده از سیگنال الکتریکی به کار میرود. رلهها در تابلوهای برق، سیستمهای کنترل صنعتی و مدارهای واسط بین تجهیزات مختلف کاربرد دارند.
در کنار رلههای معمولی، رله SSR یا Solid State Relay نیز قرار میگیرد که برخلاف رلههای الکترومکانیکی، برای قطع و وصل بار از اجزای نیمههادی استفاده میکند. به همین دلیل در کاربردهایی که سرعت سوئیچینگ بالا و عملکرد بدون کنتاکت مکانیکی اهمیت دارد، SSR میتواند گزینه مناسبی باشد.
رله برق ISBS
رله برق معمولاً زمانی استفاده میشود که لازم باشد یک سیگنال کنترلی، مدار دیگری را کنترل کند. برای مثال، یک رله میتواند بین تجهیزات کنترلی و بار قرار بگیرد و امکان جداسازی مدار فرمان از مدار تحت کنترل را فراهم کند.
در انتخاب رله باید مشخصاتی مانند:
- ولتاژ بوبین یا ورودی
- تعداد کنتاکتها
- جریان قابل تحمل کنتاکت
- ولتاژ مدار خروجی
- نوع بار
- نحوه نصب
بررسی شود.
انواع رله
انواع رله را میتوان از جنبههای مختلف دستهبندی کرد. از نظر ساختار، رلههای الکترومکانیکی و رلههای حالت جامد دو گروه مهم هستند.
رلههای الکترومکانیکی دارای کنتاکت مکانیکی هستند و برای کاربردهای عمومی مدار فرمان بسیار رایجاند. در مقابل، SSR فاقد کنتاکت مکانیکی متحرک است و عمل قطع و وصل را بهصورت الکترونیکی انجام میدهد.
رله SSR ISBS
رله SSR (Solid State Relay) برای کنترل الکترونیکی بارهای الکتریکی استفاده میشود و یکی از تفاوتهای اصلی آن با رله معمولی، نداشتن کنتاکت مکانیکی متحرک است.
این ساختار باعث میشود SSR در کاربردهایی که تعداد دفعات سوئیچینگ زیاد، سرعت عملکرد بالا یا کاهش استهلاک مکانیکی اهمیت دارد، مورد توجه قرار گیرد.
با این حال، SSR نیز محدودیتهای خاص خود را دارد و هنگام انتخاب باید مواردی مانند جریان بار، ولتاژ خروجی، نوع بار و روش دفع حرارت بررسی شود.
رله SSR سه فاز
رله SSR سه فاز برای کنترل بارهای سهفاز استفاده میشود و میتواند در برخی کاربردهای صنعتی مانند کنترل تجهیزات گرمایشی، ماشینآلات و بارهای سهفاز مورد استفاده قرار گیرد.
در این نوع تجهیز، انتخاب صرفاً بر اساس آمپراژ اسمی کافی نیست؛ زیرا شرایط نصب، دمای محیط و نیاز به هیتسینک میتواند روی ظرفیت واقعی قابل استفاده تأثیر بگذارد.
⚠️ نکته فنی: در SSRها، جریان اعلامشده روی بدنه را نباید بدون در نظر گرفتن شرایط حرارتی، بهعنوان جریان قابل تحمل دائمی در هر شرایطی در نظر گرفت. برای انتخاب نهایی باید دیتاشیت همان مدل بررسی شود.

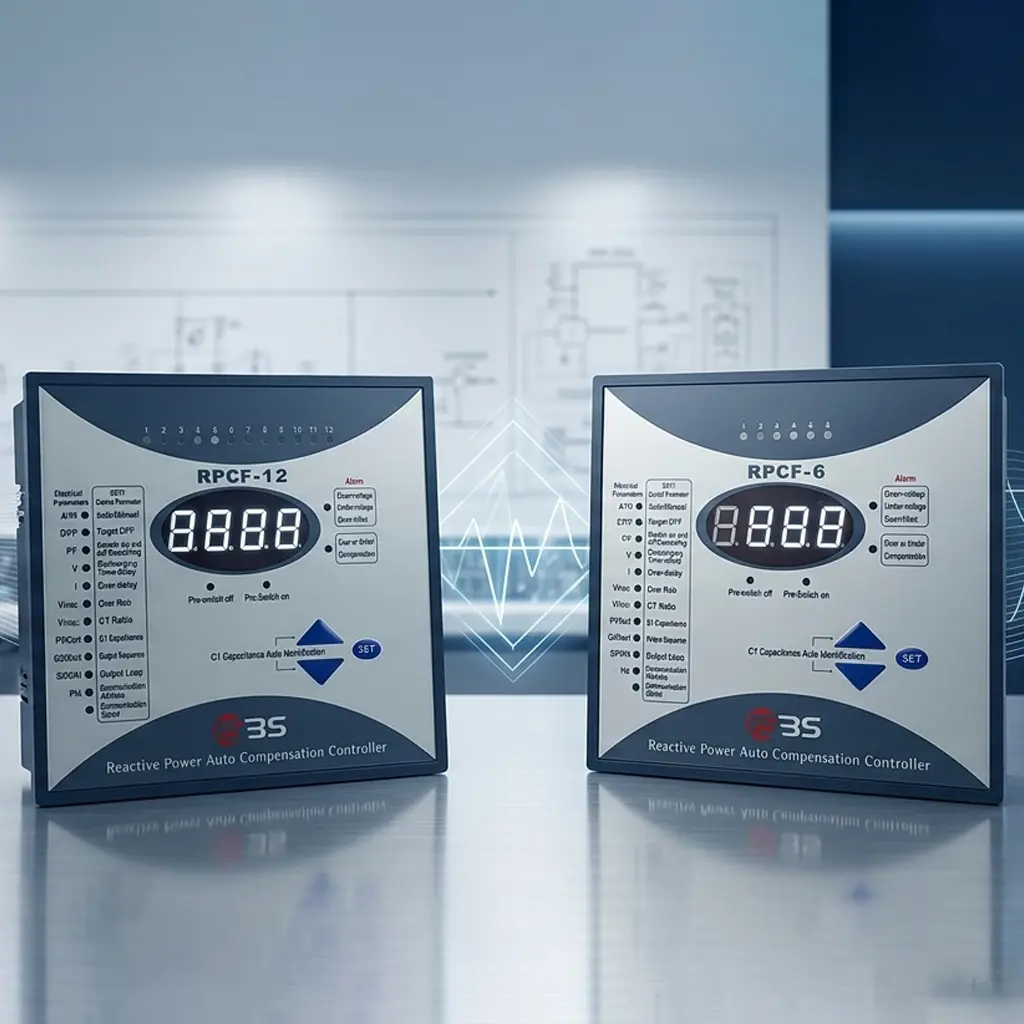

رگولاتور ISBS
رگولاتور برق (Voltage Regulator) تجهیزی برای کنترل یا تنظیم پارامتر الکتریکی موردنظر است. استفاده از رگولاتور در سیستمهای برق و کنترل میتواند به تثبیت شرایط کاری تجهیزات کمک کند؛ اما عملکرد دقیق آن به نوع رگولاتور و مشخصات مدل بستگی دارد.
رگولاتور برق ISBS
هنگام انتخاب رگولاتور باید مشخصاتی مانند محدوده ولتاژ ورودی، ولتاژ خروجی، جریان یا توان قابل پشتیبانی، دقت تنظیم و شرایط کاری بررسی شود.
همچنین نباید رگولاتور را با استابلایزر یکسان در نظر گرفت. استابلایزر معمولاً برای تثبیت ولتاژ ورودی تجهیزات در محدوده مشخص طراحی میشود، در حالی که رگولاتورها میتوانند ساختارها و کاربردهای متفاوتی داشته باشند.
بنابراین برای انتخاب صحیح، ابتدا باید مشخص شود که تجهیز موردنظر دقیقاً چه نوع تنظیم و کنترلی را باید انجام دهد.
محصولات ISBS را بر اساس کاربرد چگونه انتخاب کنیم؟
یکی از بهترین روشها برای شناخت سبد محصولات ISBS، بررسی تجهیزات بر اساس کاربرد آنها در مدار است. این روش بهخصوص برای برقکار و مهندس طراح تابلو کمک میکند سریعتر تجهیز موردنیاز خود را پیدا کند.
برای حفاظت مدار
اگر هدف اصلی، حفاظت مدار در برابر اضافهجریان یا اتصال کوتاه باشد، تجهیزاتی مانند:
- کلید مینیاتوری MCB
- کلید اتوماتیک MCCB
در این گروه قرار میگیرند.
برای حفاظت در برابر جریان نشتی نیز باید تجهیزات مناسب RCD، RCCB یا RCBO بررسی شوند.
برای حفاظت موتور
در مدار موتور، بسته به طراحی سیستم میتوان از تجهیزاتی مانند:
- کلید حرارتی MPCB
- بیمتال Thermal Overload Relay
- کنتاکتور Contactor
استفاده کرد.
نکته مهم این است که این تجهیزات وظایف یکسانی ندارند و انتخاب آنها باید بر اساس نقشه مدار و فلسفه حفاظتی انجام شود.
برای مدار فرمان
در مدارهای فرمان معمولاً تجهیزاتی مانند:
- کنتاکتور
- رله
- تایمر
- شمارنده
- پوش باتن
- چراغ سیگنال
در کنار یکدیگر قرار میگیرند.
برای مثال، پوش باتن فرمان را از اپراتور دریافت میکند، رله یا PLC میتواند سیگنال را پردازش یا منتقل کند، کنتاکتور بار قدرت را قطع و وصل میکند و تایمر میتواند عملکرد مدار را بر اساس زمان کنترل کند.
برای کنترل بارهای الکتریکی
در کاربردهایی که نیاز به سوئیچینگ الکترونیکی وجود دارد، SSR میتواند نسبت به رله الکترومکانیکی گزینه مناسبی باشد؛ البته انتخاب نهایی به نوع بار، جریان، ولتاژ و شرایط حرارتی بستگی دارد.
برای اصلاح ضریب توان نیز میتوان تجهیزات مرتبط با خازن برق و رگولاتور را با توجه به طراحی سیستم بررسی کرد.
جدول خلاصه دستهبندی محصولات ISBS
| گروه محصول | معادل انگلیسی | کاربرد اصلی |
|---|---|---|
| کلید مینیاتوری | MCB | حفاظت مدار در برابر اضافهجریان و اتصال کوتاه |
| کلید اتوماتیک | MCCB | حفاظت و قطع مدارهای قدرت |
| پوش باتن | Push Button | ارسال فرمان به مدار |
| چراغ سیگنال | Pilot Light | نمایش وضعیت مدار |
| تایمر | Timer | کنترل عملکرد بر اساس زمان |
| شمارنده | Counter | شمارش رویدادها یا پالسها |
| بیمتال | Thermal Overload Relay | حفاظت موتور در برابر اضافهبار |
| کلید حرارتی | MPCB | حفاظت مدار موتور |
| محافظ جان | RCCB / RCD | حفاظت در برابر جریان نشتی |
| محافظ جان ترکیبی | RCBO | حفاظت نشتی و اضافهجریان |
| کنتاکتور | Contactor | قطع و وصل بار |
| رله | Relay | کنترل و واسط مدار فرمان |
| رله SSR | Solid State Relay | سوئیچینگ الکترونیکی بار |
| خازن | Capacitor | کاربردهای مختلف از جمله اصلاح ضریب توان |
| رگولاتور | Voltage Regulator | تنظیم پارامتر الکتریکی |
جمعبندی
برند ISBS (المان صنعت برتر سپهر) سبد متنوعی از تجهیزات مورد استفاده در مدارهای قدرت، فرمان، کنترل و حفاظت الکتریکی را ارائه میکند. از کلید مینیاتوری و کلید اتوماتیک برای حفاظت مدار گرفته تا کنتاکتور، بیمتال و کلید حرارتی برای مدارهای موتور و همچنین رله، SSR، تایمر و پوشباتن برای مدارهای فرمان، هر گروه وظیفه مشخصی در سیستم برق دارد.
نکته مهم این است که انتخاب تجهیزات ISBS، مانند هر برند دیگری، نباید صرفاً بر اساس قیمت یا آمپراژ انجام شود. جریان نامی، ولتاژ کاری، تعداد پل، نوع بار، قدرت قطع، رده کاری، شرایط نصب و الزامات حفاظتی پروژه از جمله عواملی هستند که باید پیش از انتخاب محصول بررسی شوند.
برای یک مصرفکننده نهایی، شناخت تفاوت تجهیزات باعث میشود محصول اشتباه خریداری نشود. برای برقکار و پیمانکار نیز آشنایی با مشخصات فنی هر تجهیز، انتخاب و اجرای صحیح تابلو برق را آسانتر میکند. از طرف دیگر، مهندس طراح باید علاوه بر مشخصات یک محصول، هماهنگی آن با سایر تجهیزات حفاظتی و کنترلی سیستم را نیز در نظر بگیرد.
در نتیجه، بهتر است هنگام انتخاب محصولات ISBS ابتدا وظیفه تجهیز در مدار مشخص شود و سپس بر اساس شرایط واقعی پروژه، مدل و رنج مناسب انتخاب گردد.
منابع
۱. وبسایت رسمی شرکت المان صنعت برتر سپهر (ISBS)
مرجع اصلی اطلاعات برند، معرفی شرکت و دستهبندی محصولات:
وبسایت رسمی ISBS – المان صنعت برتر سپهر
۲. بخش محصولات ISBS
برای بررسی گروههای مختلف محصولات شامل کلید مینیاتوری، کنتاکتور، بیمتال، رله و SSR، تایمر، خازن، رگولاتور و تجهیزات حفاظتی:
۳. پایگاه دانش ISBS
وبسایت رسمی شرکت علاوه بر معرفی محصولات، مقالات فنی درباره تجهیزاتی مانند کلیدهای برق صنعتی، محافظ جان و بانک خازنی نیز منتشر کرده است.
سوالات متداول
برند ISBS چیست و چه محصولاتی ارائه میکند؟
ISBS نام تجاری شرکت المان صنعت برتر سپهر است که در حوزه تجهیزات برق صنعتی، کنترل و حفاظت الکتریکی فعالیت میکند. سبد محصولات این برند شامل تجهیزاتی مانند کلید مینیاتوری، کلید اتوماتیک، کنتاکتور، بیمتال، کلید حرارتی، کلید محافظ جان، رله، رله SSR، تایمر و شمارنده، پوش باتن، خازن و رگولاتور است. انتخاب هر محصول باید بر اساس مشخصات فنی مدار و کاربرد موردنظر انجام شود.
کلید مینیاتوری ISBS برای چه کاربردی مناسب است؟
کلید مینیاتوری یا MCB یکی از تجهیزات حفاظتی مدار است که برای حفاظت در برابر اضافهجریان و اتصال کوتاه مورد استفاده قرار میگیرد. هنگام انتخاب کلید مینیاتوری ISBS باید عواملی مانند جریان نامی، تعداد پل، منحنی عملکرد، قدرت قطع و مشخصات مدار بررسی شود. بنابراین صرفاً انتخاب کلید بر اساس آمپراژ کافی نیست و ظرفیت سیم و کابل و نوع مصرفکننده نیز باید در نظر گرفته شود.
تفاوت کنتاکتور، بیمتال و کلید حرارتی ISBS چیست؟
این سه تجهیز در مدارهای موتور کاربرد دارند اما وظیفه یکسانی ندارند. کنتاکتور وظیفه اصلی قطع و وصل مدار قدرت را بر عهده دارد. بیمتال یا رله اضافهبار حرارتی برای حفاظت موتور در برابر اضافهبار استفاده میشود و معمولاً همراه کنتاکتور به کار میرود. کلید حرارتی یا MPCB نیز بسته به مدل میتواند حفاظت موتور در برابر اضافهبار و اتصال کوتاه را در یک تجهیز فراهم کند.
تفاوت رله معمولی و رله SSR برند ISBS چیست؟
رلههای معمولی یا Electromechanical Relay از کنتاکتهای مکانیکی برای قطع و وصل مدار استفاده میکنند، در حالی که SSR یا Solid State Relay برای سوئیچینگ از قطعات نیمههادی استفاده میکند و فاقد کنتاکت مکانیکی متحرک است. SSR میتواند برای کاربردهایی که تعداد دفعات سوئیچینگ زیاد یا سرعت عملکرد بالا اهمیت دارد مناسب باشد. با این حال، در انتخاب SSR باید جریان، ولتاژ، نوع بار و شرایط حرارتی تجهیز بهخصوص نیاز به هیتسینک بررسی شود.
برای حفاظت موتور از کدام محصولات ISBS استفاده کنیم؟
انتخاب تجهیزات حفاظتی موتور به نوع موتور و طراحی مدار بستگی دارد. در یک مدار متداول میتوان از ترکیبی شامل کلید حفاظتی، کنتاکتور و بیمتال استفاده کرد. در برخی مدارها نیز استفاده از کلید حرارتی یا MPCB میتواند گزینه مناسبی باشد. برای انتخاب دقیق باید جریان پلاک موتور، جریان راهاندازی، شرایط کاری، نوع اتصال و مشخصات حفاظتی موردنیاز بررسی شود. به همین دلیل توصیه میشود قبل از انتخاب نهایی، مشخصات فنی تجهیز و موتور با یکدیگر تطبیق داده شوند.
بدون دیدگاه
