کلید های اتوماتیک هوایی یا Air Circuit Breaker (ACB) از خانواده کلید های اتوماتیک و از دسته قطع کننده های فشار ضعیف به حساب می آیند. این کلید ها در آمپرهای بالا در ورودی تابلوهای برق بکار می روند. در این کلید ها عمل جرقه در هنگام کلید زنی، در محفظه قطعی با هوای آزاد که به صورت فشرده پر شده است؛ انجام می شود. همین مسئله علت نام گذاری این دسته از کلید ها می باشد. در واقع کلید های هوایی جایگزینی برای کلید های روغنی هستند.کلید های هوایی دو وظیفه عمده دارند : سوئیچینگ و حفاظت از مدار. این کلید ها علاوه بر قطع و وصل مدار پایین دستی خود، عملیات حفاظت از مدار را در مواجه با مواردی همچون : نوسان ولتاژ شبکه، اتصال کوتاه شبکه، نوسان بیش از حد فرکانس شبکه، افزایش حرارت تجهیزات مصرفی در شبکه به علت جریان کشی زیاد یا اضافه بار، از سنکرون خارج شدن ژنراتورها و… انجام می دهد. حفاظت کلید های هوایی مشابه کلید های اتوماتیک کامپکت حرارتی و مغناطیسی است. همچنین عملکرد آنها به دو صورت دستی و اتوماتیک می باشد. قطع و وصل کلید های هوایی توسط فنر شارژ شده، انجام می شود. این فنر به صورت دستی یا با استفاده از موتور به صورت اتوماتیک شارژ می شود. هنگامی که فنر شارژ باشد؛ کلید آماده کار است. برای شارژ دستی کافیست چند بار اهرم کلید را پایین و بالا کنید تا نشانگر روی کلید به رنگ سبز و یا علامت شارژ است و… را نشان دهد. پس از شارژ کلید با فشار دادن شاسی Close یا بسته بر روی کلید، کنتاکت های کلید به هم متصل و مدار وصل می شود. در مقابل با فشار دادن شاسی Open یا باز بر روی کلید، کنتاکت های کلید باز شده و مدار قطع می شود. لازم به ذکر است که این امکان وجود دارد که با اتصال ورودی های کلید به یکدیگر و جا زدن کلید در داخل تابلو ورودی ها را زمین کرده و مصرف کننده های پشت کلید را زمین کرد. در اینصورت شما یک کلید زمین در تابلو خواهید داشت.

مزایای کلید های هوایی نسبت به کلید های اتوماتیک کامپکت:

• عمر بالا
• قدرت قطع بالا
• رنج جریان بالا
• دقت و حفاظت بالاتر
• قابلیت سلکتیو بالا



کاربرد کلید هوایی:

• سوئیچینگ ورودی یا اصلی تابلو فشار ضعیف
• حفاظت از ترانسفورماتور ها، ماشین ها و تجهیزات الکتریکی و…
• اندازه گیری پارامتر های مختلف شبکه مانند هارمونیک، ولتاژ، جریان و…
• ثبت تمامی خطاها و پارامتر های مهم و اعلام از طریق آلارم



موارد لازم برای خرید کلید هوایی:

• جریان نامی کلید
• قدرت قطع کلید
• تعداد پل های کلید
• نوع واحد میکرولوجیک کلید
• نوع شارژ فنر کلید (دستی یا اتوماتیک)



معرفی کلید های هوایی CHiNT

 در حال حاضربخشی از کلید های هوایی CHiNT در ایران موجود می باشند. این کلید های هوایی به صورت سه پل فیکس (ثابت) به فروش می رسند.کلید های هوایی فیکس از رنج 1000 تا 32000 آمپر موجود می باشند.تجهیزات جانبی همراه کلید عبارت است از :

• موتور

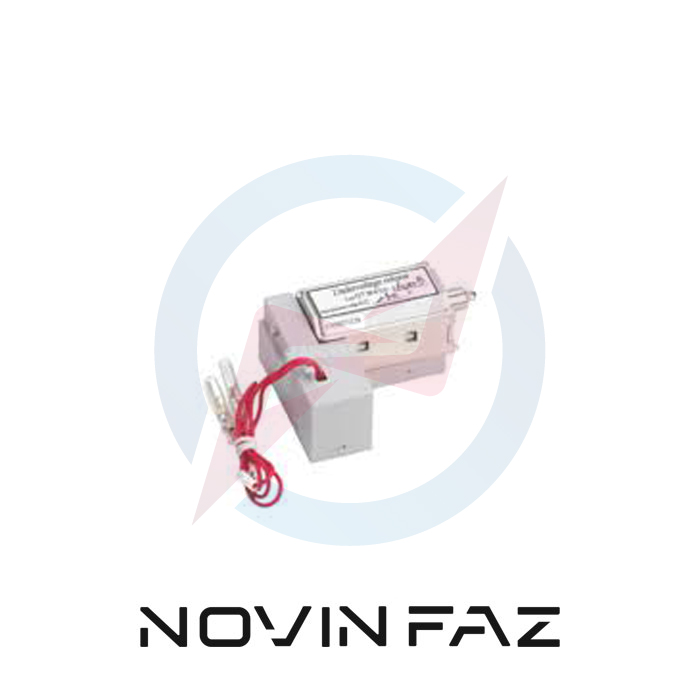

• رله کاهش ولتاژ یا رله آندر ولتاژ
• رله شنت
• بوبین وصل
• کنتاکت کمکی

 کلید های هوایی CHiNT با یکسال ضمانت تعمیر و  خدمات پس از فروش ارائه می شوند.برای کسب اطلاعات بیشتر در خصوص این محصولات می توانید از سربرگ پیوستها کاتالوگ جامع محصول را دانلود نمائید.
