بی متال (Thermal overload relay) یا رله اضافه بار حرارتی ، یک قطعه برقی است که به صورت سری در مدار قرار گرفته و عموماً برای حفاظت از موتور ها استفاده می شود.اساس کار یک بی متال برخواسته از نحوه کار یک ترموستات یا دماپا است و بر پایه اختلاف ضریب انبساط طولی دو فلز کار می کند. جریان عبوری از دو فلز، سبب گرم شدن آنها و افزایش طول آنها می شود. حال اگر جریان اضافه بار داشته باشیم؛ در این حالت دو فلز به سمت فلزی با ضریب انبساط طولی کمتر خم شده و در نهایت سبب تغییر وضعیت اهرم متصل به آنها می شود. با جابجایی اهرم ها یک میکروسوئیچ که دارای کنتاکت هایی باز و بسته است؛ عمل کرده و جریان عبوری از بی متال را قطع می کند. همچنین می توان به وسیله بی متال به کنتاکتور بالا دستی، فرمان قطع داد.جنس دو فلز متصل به هم در یک رله بی متال، عموما از فولاد و مس یا فولاد و برنج است که با لحیم، جوش و یا پرچ به هم متصل اند. بعد از عملکردن و خم شدن تیغه ها و انجام عملیات قطع جریان، فلز تیغه ها سرد شده و تیغه به وضعیت اول برمی گردد. شرایط دمایی یک بی متال از 20- تا 60+ درجه سانتی گراد   می باشد. همچنین جریان آنها از 0.1 الی 800 آمپر متغیر است.

اجزای بی متال :

• ترمینال های قدرت ورودی جهت اتصال به کنتاکتور
• ترمینال های قدرت خروجی جهت ارتباط با مصرف کننده یا اتصال به کابل
• کنتاکت های باز و کنتاکت های بسته فرمان
• پیچ تنظیم جریان حساسیت رله بی متال
• پیچ تغییر وضعیت رله از حالت دستی به اتومات و بلاعکس
• دکمه ریست رله
• دکمه تست



انواع بی متال ها :

1- بی متال دستی2- بی متال اتوماتیک3- بی متال دستی-اتوماتیک

کاربرد بی متال ها :

1- دماسنج2- ترموستات3- محافظت از موتورها4- تشخیص خطای دو فاز5- کرنومتر6- کلید زنی با فاصله زمانیو…

دلایل قطع فرمان بی متال :

1- وجود اضافه بار2- وجود خطای دو فاز (قطع شدن یک فاز ورودی به بی متال)3- نبود تعادل در فازها

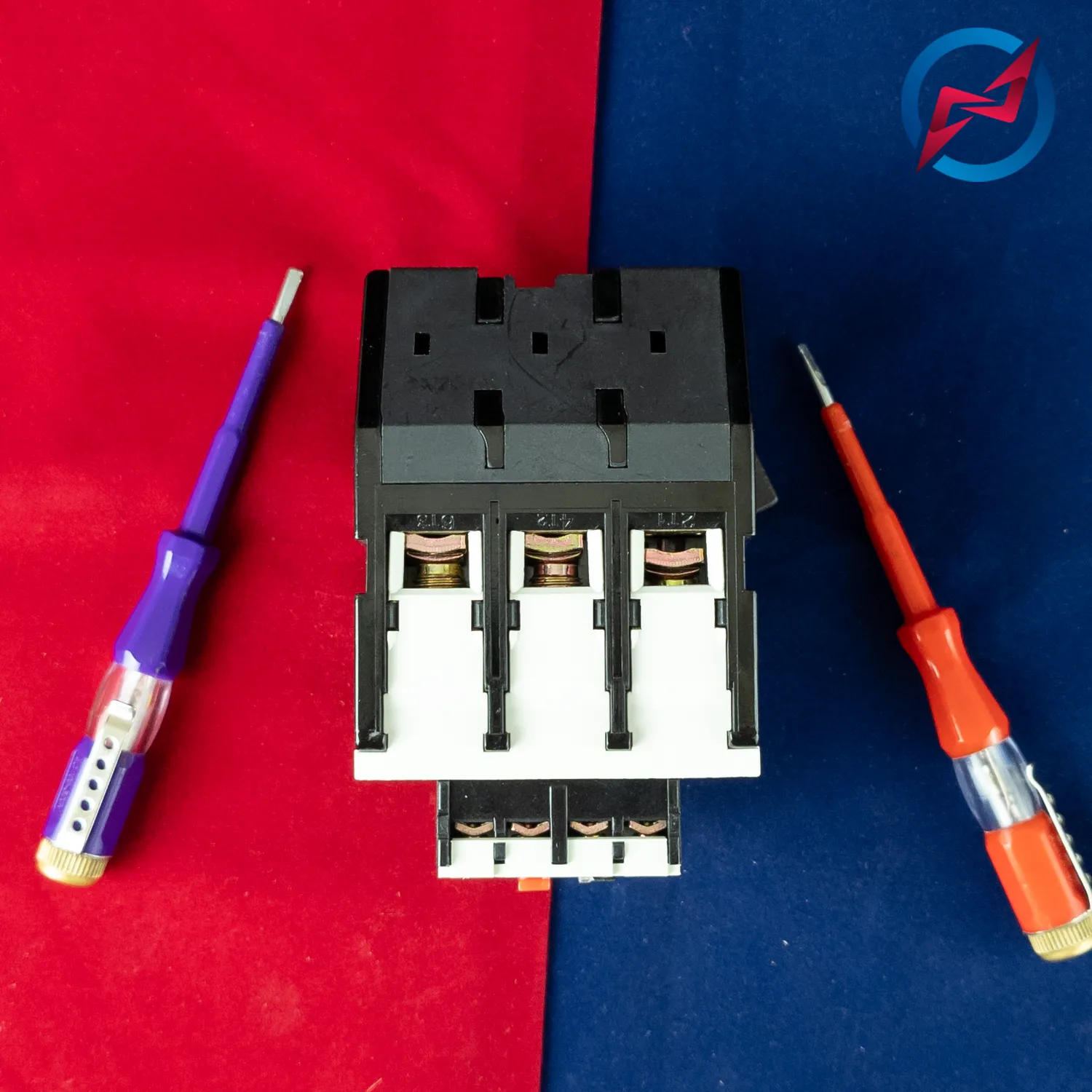

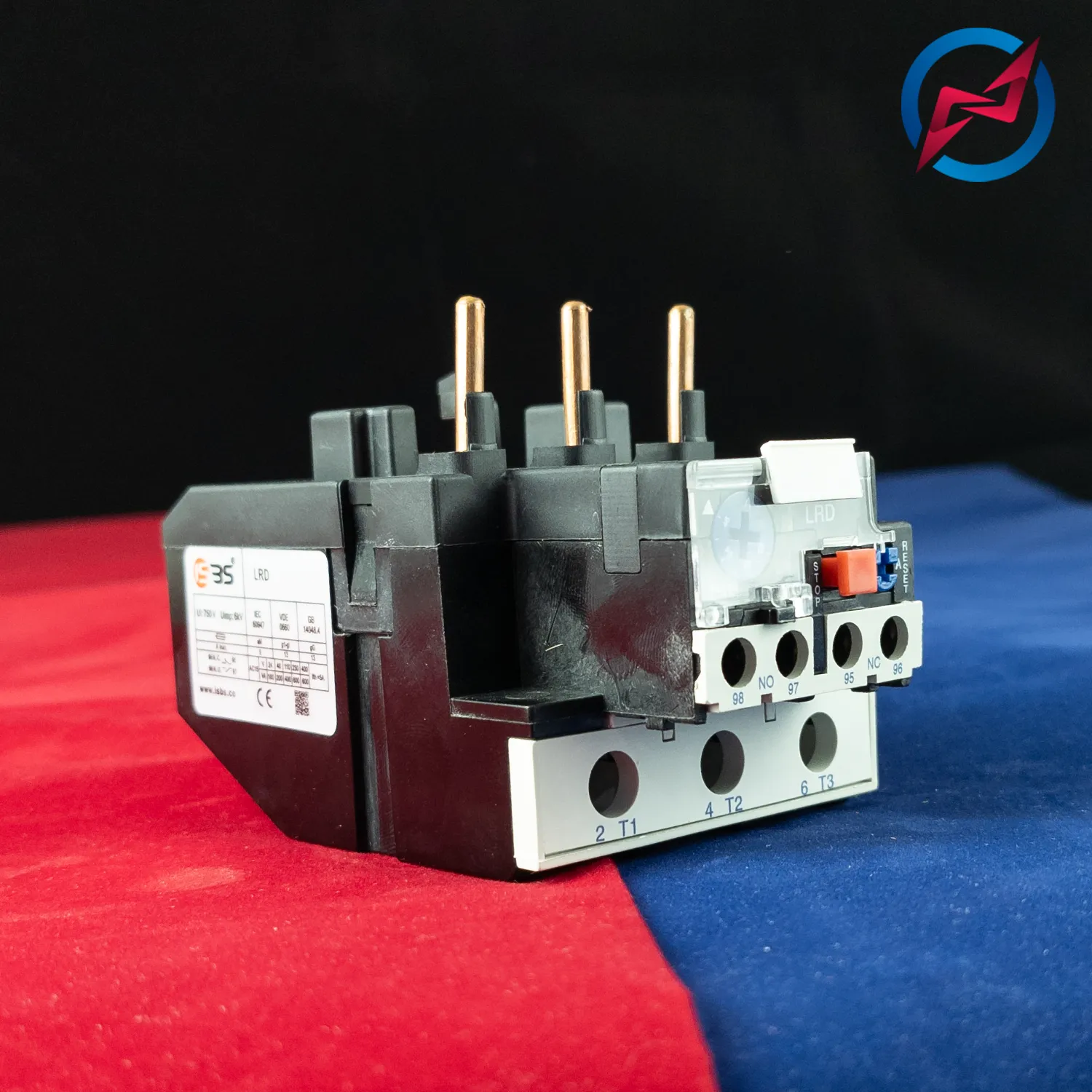

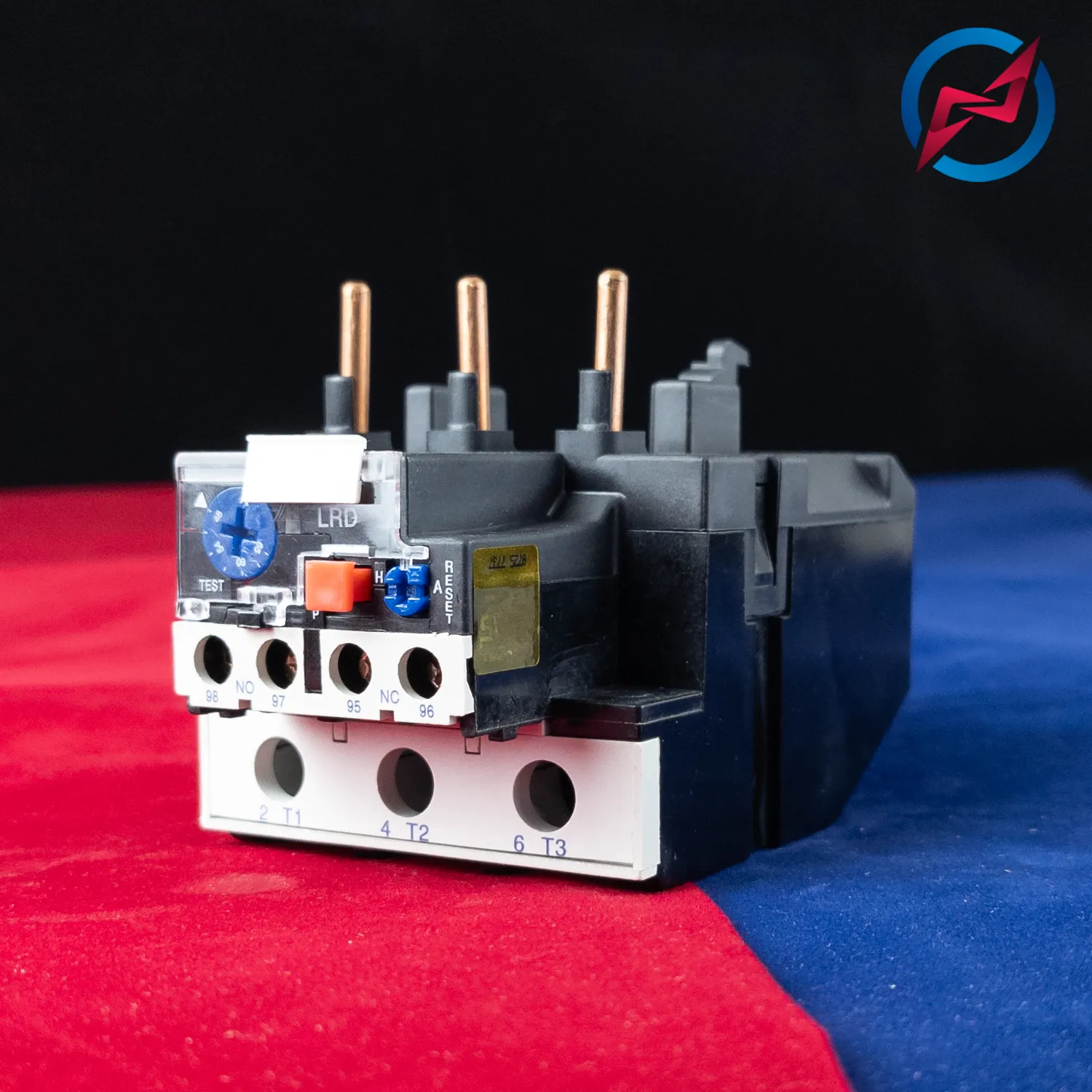

معرفی بی متال های ISBS

• برند ایرانی ISBS دارای دو سال گارانتی تعویض می باشد. بخشی از محصولات این برند در کشور چین تولید می شود. با این حال، دارای سبدی کامل از محصولات برق صنعتی بوده و دارای بی متال در رنج های مختلف جریانی متناسب با نوع کنتاکتور ها می باشد. تقسیم بندی بی متال های ISBS به شرح زیر است:
• تعداد پل :

سه پل

• رنج و نوع جریان :

0.63 الی 220 آمپر / جریان متناوب (AC)

• رنج آمپری کنتاکتور:

مناسب برای کنتاکتور های 6 الی 800 آمپر

• لوازم جانبی:

پای بی متال
