کلید مینیاتوری خشک LS

تجهیزات کلیدی در این زمینه، کلید مینیاتوری خشک LS است که در پروژه‌های ساختمانی، صنعتی و تجاری استفاده می‌شود.

کلیدهای مینیاتوری LS که به اختصار MCB (Miniature Circuit Breaker) نامیده می‌شوند، وظیفه دارند از تجهیزات الکتریکی در برابر آسیب‌های ناشی از جریان‌های بیش‌ازحد یا خطاهای ناگهانی محافظت کنند. مدل خشک (Dry Type) این کلیدها، به‌دلیل طراحی بدون روغن و ساختار مقاوم در برابر رطوبت، به یکی از محبوب‌ترین گزینه‌ها در تابلو برق‌های صنعتی و ساختمانی تبدیل شده است.

در این مقاله، به‌صورت کامل و تخصصی، به بررسی مشخصات، انواع، مزایا، قیمت و راهنمای خرید کلید مینیاتوری خشک LS خواهیم پرداخت و در انتها نیز لینک دانلود کاتالوگ رسمی LS Electric را معرفی می‌کنیم.

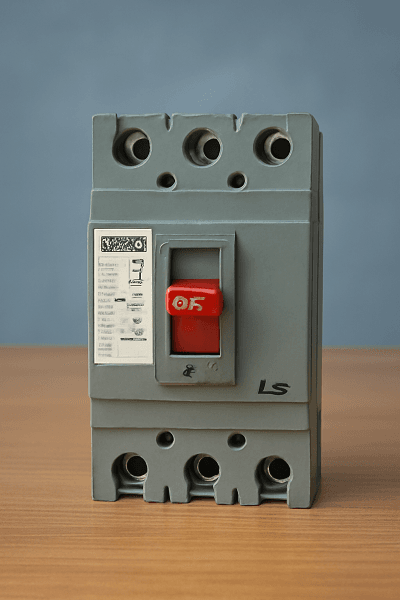

کلید مینیاتوری خشک LS چیست؟

کلید مینیاتوری خشک LS نوعی کلید حفاظتی اتوماتیک است که در مدارهای الکتریکی فشار ضعیف برای جلوگیری از اتصال کوتاه (Short Circuit) و اضافه‌بار (Overload) به کار می‌رود.

این نوع کلید برخلاف کلیدهای روغنی، از هوا به‌عنوان محیط عایق و خاموش‌کننده قوس الکتریکی استفاده می‌کند، از این‌رو کلید خشک (Dry Type) نامیده می‌شود.

وظیفه اصلی کلید مینیاتوری خشک LS

هنگامی‌که در مدار جریان بیش‌ازحد مجاز عبور کند، کلید مینیاتوری LS به‌صورت خودکار مدار را قطع کرده و از آسیب به تجهیزات و سیم‌کشی جلوگیری می‌کند.

ساختار و نحوه عملکرد کلید مینیاتوری خشک LS

کلید مینیاتوری خشک LS از دو مکانیزم حفاظتی هم‌زمان بهره می‌برد:

1. حفاظت حرارتی (Thermal Protection)

در صورت عبور جریان بیش‌ازحد، نوار دو فلزی داخل کلید گرم شده و خم می‌شود. این تغییر شکل موجب قطع مدار می‌گردد.

2. حفاظت مغناطیسی (Magnetic Protection)

در زمان بروز اتصال کوتاه، جریان بالا باعث تحریک بوبین مغناطیسی داخلی می‌شود و تیغه‌های کلید را به‌سرعت از هم جدا کرده و مدار را قطع می‌کند.

این دو سیستم با هم باعث می‌شوند که کلید مینیاتوری LS در برابر هر نوع خطای الکتریکی واکنشی سریع، دقیق و ایمن داشته باشد.

ویژگی‌ها و مزایای کلید مینیاتوری خشک LS

1. طراحی خشک (بدون روغن) برای افزایش عمر مفید و کاهش نیاز به نگهداری

2. قابلیت نصب آسان روی ریل DIN استاندارد

3. مقاومت بالا در برابر حرارت و رطوبت

4. عملکرد دقیق در برابر اضافه‌بار و اتصال کوتاه

5. طول عمر بالا (بیش از ۲۰ هزار سیکل کاری)

6. قابلیت استفاده در شرایط محیطی سخت

7. قیمت اقتصادی در مقایسه با برندهای اروپایی

8. در دسترس بودن قطعات و پشتیبانی فنی در ایران

انواع کلید مینیاتوری خشک LS

کلیدهای مینیاتوری خشک LS در مدل‌ها و تیپ‌های مختلف برای کاربردهای گوناگون طراحی شده‌اند.

1. بر اساس منحنی قطع جریان (Trip Curve)

2. بر اساس تعداد پل‌ها

• تک‌فاز (1P) برای مصارف خانگی

• دو پل (2P) برای مدارهای دوبل

• سه پل (3P) برای مدارهای صنعتی سه‌فاز

• سه فاز + نول (4P) برای سیستم‌های توزیع پیچیده‌تر

3. بر اساس جریان نامی (Ampere Rating)

از 2 آمپر تا 63 آمپر در مدل‌های مختلف برای انواع مدارها تولید می‌شود.

مشخصات فنی کلید مینیاتوری خشک LS

تفاوت کلید مینیاتوری خشک LS با کلید معمولی

کاربرد کلید مینیاتوری خشک LS

کلیدهای مینیاتوری خشک LS در طیف گسترده‌ای از صنایع و پروژه‌ها استفاده می‌شوند.

مصارف خانگی

• حفاظت مدار پریزها

• سیستم روشنایی

• پمپ‌های آب خانگی

• کولرهای گازی و وسایل برقی

مصارف صنعتی

• تابلوهای برق سه‌فاز

• ماشین‌آلات صنعتی

• سیستم‌های تهویه و سرمایش

• تجهیزات موتوری سنگین

مصارف تجاری

• مراکز خرید و اداری

• سیستم‌های UPS

• مراکز داده و تجهیزات IT

• ساختمان‌های بزرگ و برج‌ها

بررسی سری‌های محبوب کلید مینیاتوری خشک LS

سری BKN (پرکاربردترین مدل بازار ایران)

• رنج جریان: 6 تا 63 آمپر

• توان قطع: 6kA

• مدل‌های B، C و D

• نصب آسان و طول عمر بالا

• مناسب برای تابلوهای برق خانگی و صنعتی

سری BKN-C10 LS (ویژه مصارف صنعتی متوسط)

• جریان نامی 10 آمپر

• مناسب برای تجهیزات موتوری

• عملکرد دقیق در برابر جریان‌های لحظه‌ای بالا

سری BKN-D32 LS (مخصوص بارهای سنگین)

• جریان نامی 32 آمپر

• منحنی D برای حفاظت مدارهای موتوری و کمپرسورها

• قدرت قطع بالا و مقاومت عالی در برابر گرما

قیمت کلید مینیاتوری خشک LS

قیمت کلید مینیاتوری خشک LS به عوامل مختلفی بستگی دارد:

• نوع منحنی (B، C یا D)

• تعداد پل (1P تا 4P)

• جریان نامی (آمپر)

• توان قطع (6 یا 10kA)

• کشور تولید (کره یا OEM چین تحت لیسانس LS)

محدوده تقریبی قیمت (به‌روزرسانی ۱۴۰۴):

نکته: قیمت‌ها بسته به موجودی، تعداد سفارش و مدل، متغیر است. برای خرید عمده، تخفیف‌های همکاری ارائه می‌شود.

نحوه انتخاب کلید مینیاتوری خشک LS مناسب

1. نوع بار مصرفی را مشخص کنید:

   • روشنایی و پریزها → منحنی B

   • موتوری و صنعتی → منحنی C یا D

2. جریان مدار را محاسبه کنید:
   جریان مدار باید کمتر از جریان نامی کلید باشد.

3. توان قطع را متناسب با شبکه انتخاب کنید:
   در شبکه‌های صنعتی، مدل‌های با 10kA توصیه می‌شوند.

4. به نوع تابلو توجه کنید:
   در تابلوهای کوچک از مدل‌های فشرده‌تر استفاده کنید.

5. اصالت کالا را بررسی کنید:
   کلیدهای اصلی LS دارای لوگوی برجسته، هولوگرام کره‌ای و کد سریال هستند.

مزایای خرید کلید مینیاتوری خشک LS از فروشگاه معتبر

• ضمانت اصالت و گارانتی رسمی

• مشاوره فنی پیش از خرید

• ارسال سریع و ایمن

• موجودی کامل مدل‌ها و آمپرهای مختلف

• تخفیف ویژه پروژه‌ای و خرید عمده

دانلود کاتالوگ کلید مینیاتوری خشک LS

کاتالوگ رسمی LS Electric شامل اطلاعات کامل فنی، ابعاد، دیاگرام‌های نصب و جدول انتخاب کلید مناسب است.

محتوای کاتالوگ:

• منحنی‌های قطع (Trip Curve)

• ابعاد نصب

• مشخصات فنی مدل‌های مختلف (BKN، BKN-C و BKN-D)

• نمودارهای تحمل جریان و زمان قطع

• راهنمای انتخاب کلید مناسب بر اساس بار

برای دانلود آخرین نسخه کاتالوگ، به سایت رسمی LS Electric یا نمایندگی فروش معتبر مراجعه کنید.

تفاوت کلید مینیاتوری خشک LS با سایر برندها

نتیجه: LS با حفظ کیفیت بین‌المللی و قیمت مناسب، بهترین گزینه برای خرید اقتصادی و حرفه‌ای است.

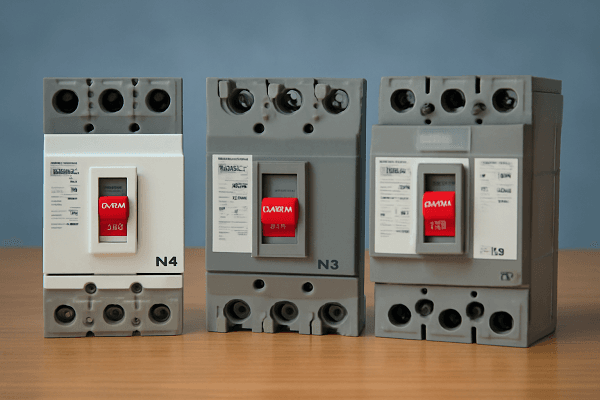

بررسی دقیق سری‌های کلید مینیاتوری خشک LS و ویژگی فنی آن‌ها

شرکت LS Electric برای پوشش کامل نیاز بازار، کلیدهای مینیاتوری خشک را در چندین سری و مدل تولید می‌کند که هرکدام برای نوع خاصی از بار و شرایط کاری طراحی شده‌اند. شناخت تفاوت این سری‌ها به انتخاب دقیق‌تر و عملکرد بهینه‌تر مدار کمک زیادی می‌کند.

1. سری BKN – پرفروش‌ترین مدل بازار ایران

این سری یکی از محبوب‌ترین مدل‌های کلید مینیاتوری خشک LS است و در پروژه‌های مسکونی، تجاری و صنعتی سبک بیشترین کاربرد را دارد.

ویژگی‌های کلیدی سری BKN:

• محدوده جریان نامی از 2 تا 63 آمپر

• قدرت قطع اتصال کوتاه تا 6 کیلوآمپر

• ولتاژ کاری 230 تا 400 ولت

• در سه نوع منحنی B، C و D تولید می‌شود

• بدنه مقاوم از پلی‌کربنات ضد حرارت

• نصب سریع روی ریل DIN

کاربرد سری BKN:

• مدارهای روشنایی

• تابلو برق‌های اداری

• پمپ‌های خانگی

• کولر گازی و وسایل برقی

نکته: در بین مدل‌های این سری، BKN-C16 LS و BKN-D32 LS از پرفروش‌ترین مدل‌ها هستند.

2. سری BKN-C – مدل صنعتی با دقت بالا

سری BKN-C برای محیط‌های صنعتی طراحی شده است و از دقت بالاتری در زمان قطع جریان برخوردار است.

مشخصات فنی:

• قدرت قطع 10kA (در برخی مدل‌ها)

• عملکرد پایدار در دماهای بالا

• سیستم مغناطیسی تقویت‌شده برای جلوگیری از آسیب در بارهای موتوری

• طراحی خشک برای کاهش خوردگی و رطوبت‌پذیری

کاربرد:

• تابلو برق صنعتی

• سیستم‌های تهویه و سرمایش مرکزی

• مدارهای موتوری با جریان لحظه‌ای بالا

• ماشین‌آلات تولیدی

3. سری BKN-D – مخصوص بارهای سنگین (Heavy Duty)

این مدل به‌صورت خاص برای موتورهای بزرگ، پمپ‌ها، کمپرسورها و تجهیزات صنعتی با جریان راه‌اندازی بالا طراحی شده است.

ویژگی‌ها:

• تحمل جریان لحظه‌ای تا 20 برابر جریان نامی

• طراحی مقاوم در برابر شوک الکتریکی

• طول عمر مکانیکی بسیار بالا

• قابلیت اطمینان بالا در تابلوهای برق صنعتی

کاربرد:

• صنایع فولاد و پتروشیمی

• خطوط تولید سنگین

• سیستم‌های تهویه صنعتی بزرگ (HVAC)

• پست‌های برق و کارگاه‌های صنعتی

نحوه تست سلامت کلید مینیاتوری خشک LS

برای اطمینان از عملکرد صحیح و طول عمر بیشتر کلیدهای مینیاتوری LS، انجام تست‌های دوره‌ای ضروری است.

1. تست عملکرد حرارتی:

با استفاده از منبع جریان، بررسی کنید که آیا کلید در زمان افزایش دما یا عبور جریان اضافی قطع می‌کند یا خیر.

2. تست عملکرد مغناطیسی:

جریان لحظه‌ای بالا را به مدار اعمال کرده و زمان قطع را ثبت کنید. در صورت تأخیر بیش از حد، کلید باید تعویض شود.

3. بررسی سلامت بدنه:

هرگونه تغییر رنگ، سوختگی یا شکستگی در بدنه نشانه خرابی یا داغی بیش‌ازحد است.

4. تست مکانیکی:

چند بار کلید را به‌صورت دستی قطع و وصل کنید تا از سلامت فنرها و عملکرد روان اطمینان حاصل شود.

نکات مهم در نصب کلید مینیاتوری خشک LS

1. برق ورودی را قبل از نصب به‌طور کامل قطع کنید.

2. کلید را روی ریل استاندارد DIN نصب کنید.

3. سیم‌های ورودی (فاز) را به ترمینال بالایی و خروجی را به ترمینال پایینی متصل نمایید.

4. از گشتاور مناسب هنگام بستن پیچ‌ها استفاده کنید.

5. اتصالات را محکم ولی بدون فشار بیش از حد سفت کنید تا از آسیب به هادی‌ها جلوگیری شود.

6. از نصب کلید در محل‌های مرطوب یا در معرض تابش مستقیم آفتاب خودداری کنید.

7. در صورت استفاده در تابلوهای بیرونی، از تابلو ضدآب (IP65) استفاده نمایید.

نگهداری و افزایش طول عمر کلید مینیاتوری خشک LS

با رعایت چند نکته ساده می‌توانید طول عمر کلیدهای LS را تا چندین سال افزایش دهید:

• تابلو برق را حداقل هر ۶ ماه تمیز کنید.

• از نفوذ گردوغبار به کلید جلوگیری کنید.

• در صورت کارکرد در محیط گرم، از تهویه مناسب استفاده نمایید.

• هر ۱۲ ماه یک‌بار عملکرد کلید را تست کنید.

• در مدارهای دارای بارهای موتوری، از مدل‌های منحنی D استفاده کنید تا فشار کمتری به کلید وارد شود.

تفاوت کلید مینیاتوری خشک LS با کلید کمپکت (MCCB)

مقایسه کلید مینیاتوری خشک LS با برندهای دیگر

نتیجه:
کلیدهای مینیاتوری LS با حفظ کیفیت اروپایی و قیمت پایین‌تر، انتخابی هوشمندانه برای پروژه‌های حرفه‌ای هستند.

چرا کلید مینیاتوری خشک LS انتخاب مهندسان حرفه‌ای است؟

1. کیفیت ساخت کره‌ای: ساخته‌شده با فناوری روز شرکت LS Electric.

2. ایمنی بالا: حفاظت هم‌زمان حرارتی و مغناطیسی.

3. قیمت رقابتی: در مقایسه با برندهای اروپایی.

4. طراحی فشرده و زیبا: مناسب برای تابلوهای مدرن.

5. تست‌شده طبق استاندارد IEC 60898-1.

6. در دسترس بودن در بازار ایران: موجود در آمپرها و مدل‌های مختلف.

نکات مهم برای خرید کلید مینیاتوری خشک LS اصل

1. خرید فقط از نمایندگی رسمی یا فروشگاه معتبر

2. بررسی لوگوی برجسته LS Electric روی بدنه

3. بررسی هولوگرام کره‌ای روی بسته‌بندی

4. توجه به کد محصول درج‌شده روی بدنه (مثلاً BKN-C16)

5. تطبیق مشخصات روی بدنه با فاکتور فروش

6. پرهیز از خرید محصولات فاقد بسته‌بندی اصلی

نحوه دانلود و استفاده از کاتالوگ کلید مینیاتوری LS

کاتالوگ رسمی LS Electric اطلاعات دقیق تمامی مدل‌ها را در اختیار شما قرار می‌دهد.

مراحل دانلود کاتالوگ:

1. ورود به سایت رسمی ls-electric.com.

2. انتخاب بخش Products → Low Voltage → Miniature Circuit Breaker (MCB).

3. انتخاب مدل مورد نظر (BKN، BKN-C یا BKN-D).

4. دانلود فایل PDF کاتالوگ به‌صورت رایگان.

محتوای کاتالوگ:

• مشخصات فنی کامل

• منحنی‌های قطع

• ابعاد نصب و نقشه فنی

• جدول انتخاب مدل مناسب بر اساس نوع بار

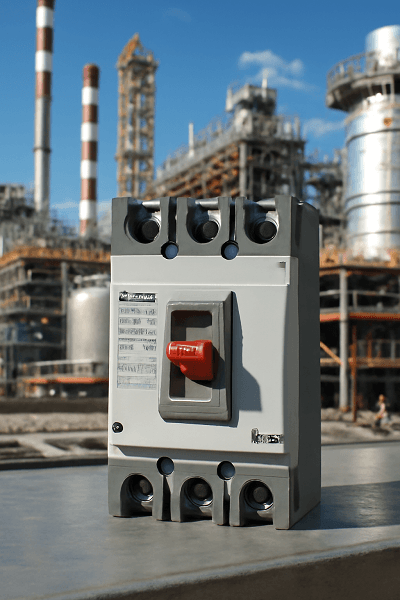

کاربرد کلید مینیاتوری خشک LS در پروژه‌های واقعی

کلیدهای مینیاتوری LS در بسیاری از پروژه‌های صنعتی و ساختمانی در ایران و جهان مورد استفاده قرار گرفته‌اند.

نمونه پروژه‌های داخلی:

• پروژه مترو تهران: برای حفاظت تابلوهای کنترل مرکزی

• کارخانه فولاد هرمزگان: استفاده در تابلوهای کنترل خطوط تولید

• برج‌های اداری سعادت‌آباد: برای سیستم روشنایی سه‌فاز

• پروژه پتروشیمی عسلویه: برای حفاظت تجهیزات اتوماسیون

نتیجه‌گیری نهایی

کلید مینیاتوری خشک LS انتخابی مطمئن برای حفاظت از مدارهای الکتریکی در هر نوع پروژه است.
این کلید با طراحی خشک، عملکرد دقیق و عمر طولانی، در دسته پرفروش‌ترین محصولات حفاظتی بازار ایران قرار دارد.

اگر قصد خرید کلید مینیاتوری خشک LS اصل را دارید، پیشنهاد می‌شود از نمایندگی‌های معتبر اقدام کرده و با مطالعه کاتالوگ رسمی LS Electric، بهترین مدل متناسب با نیاز پروژه خود را انتخاب کنید.

کلید مینیاتوری خشک LS؛ ایمنی، دوام و اعتماد در قلب تابلوهای برق مدرن.

سوالات متداول

1. آیا کلید مینیاتوری خشک LS نیاز به سرویس دارد؟

خیر، این کلیدها طراحی خشک دارند و بدون نیاز به سرویس دوره‌ای کار می‌کنند. تنها تست دوره‌ای توصیه می‌شود.

2. آیا کلید LS قابل استفاده در سیستم‌های خورشیدی است؟

بله، مدل‌های DC مخصوص مدارهای خورشیدی نیز توسط LS Electric تولید می‌شوند.

3. تفاوت منحنی B، C و D در چیست؟

تفاوت در سرعت قطع مدار هنگام عبور جریان لحظه‌ای است؛ نوع B سریع‌تر و نوع D کندتر عمل می‌کند.

4. آیا می‌توان از کلید سه‌فاز LS برای مدار تک‌فاز استفاده کرد؟

بله، در صورت رعایت اصول فنی، استفاده از یک فاز از کلید سه‌فاز امکان‌پذیر است.
