کلید حرارتی (  Motor Protection Circuit یا Manual Motor Starter) در نقش کلید راه انداز موتور و محافظ موتور شناخته می شود. این تجهیز، موتور ها را در مقابل جریان اضافه بار و جریان اتصال کوتاه محافظت می کند. همچنین این کلید از جمله کلید هایی است که توانایی قطع مدار در حین کار موتور را دارا می باشد.   محافظت از موتور های سه فاز آسنکرون قفسه سنجابی که بیشترین کاربرد را در صنعت دارند؛ بسیار مهم است. کلید های حرارتی به همراه ادوات جانبی توانسته اند به خوبی از عهده این کار برآیند. اصلی ترین تفاوت یک کلید حرارتی و بی متال در نوع حفاظت و نحوه قرارگیری آنها در مدار می باشد. کلید حرارتی مستقیما در مدار قدرت به کار می رود؛ ولی بی متال مدار فرمان را قطع می کند. از طرفی حفاظت کلید حرارتی به دو صورت اضافه بار و اتصال کوتاه است؛ اما حفاظت بی متال تنها اضافه بار است. بر همین اساس، ضریب اطمینان کلید حرارتی برای حفاظت از موتور ها بیشتر از بی متال می باشد.

اجزای کلید حرارتی

• شستی قطع و وصل
• رنج جریان قابل تنظیم با استفاده از یک زبانه دوار در محدوده مشخص
• کلید تست
• ترمینال های ورودی و خروجی قدرت
• شیار های قرار گیری تجهیزات جانبی



تجهیزات جانبی کلید های حرارتی:

• رله شنت
• رله آندر ولتاژ
• کنتاکت های کمکی نصب از رو یا نصب از بغل
• کنتاکت خطا یا آلارم
• دستگیره گردان
• ترمینال رابط کنتاکتور و حرارتی

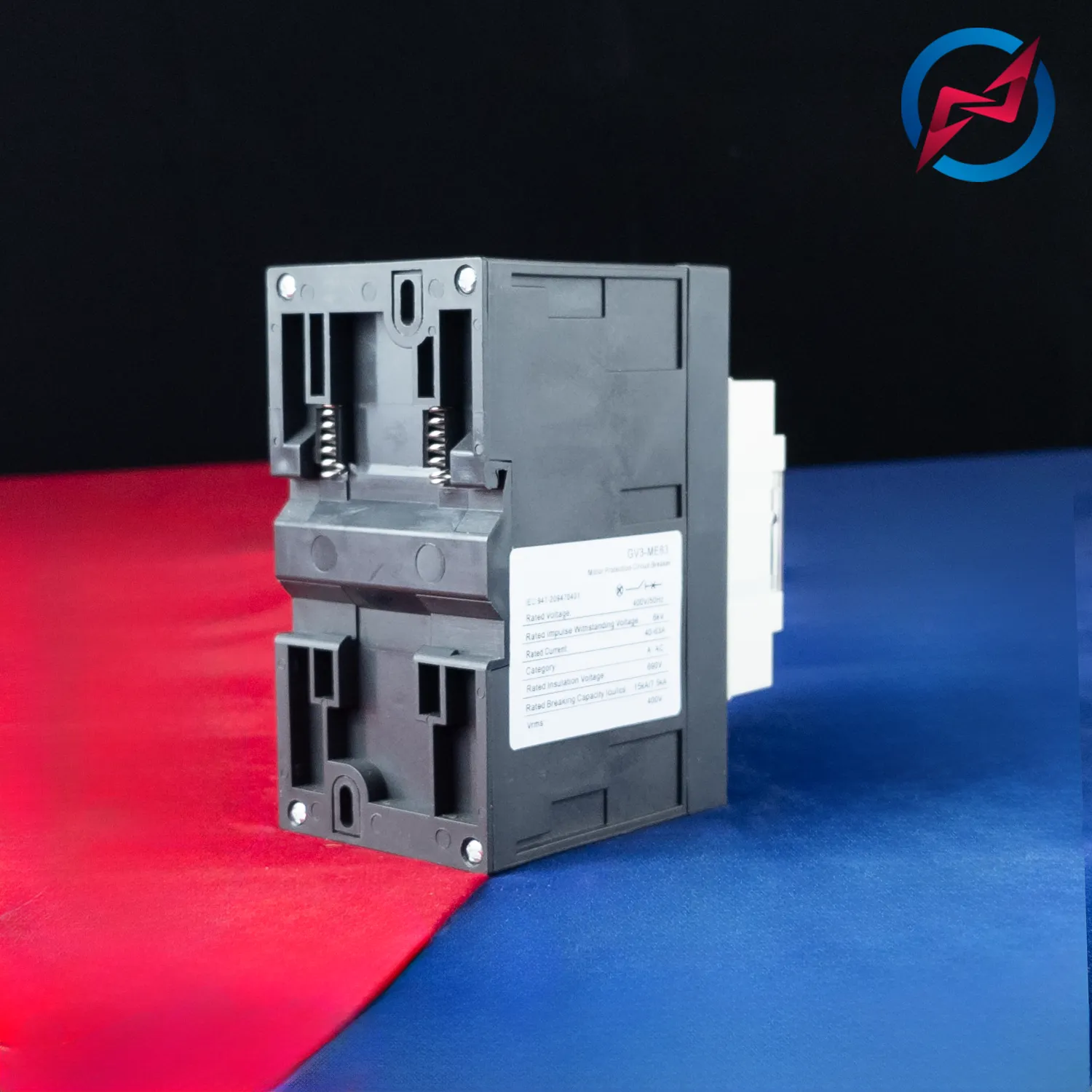

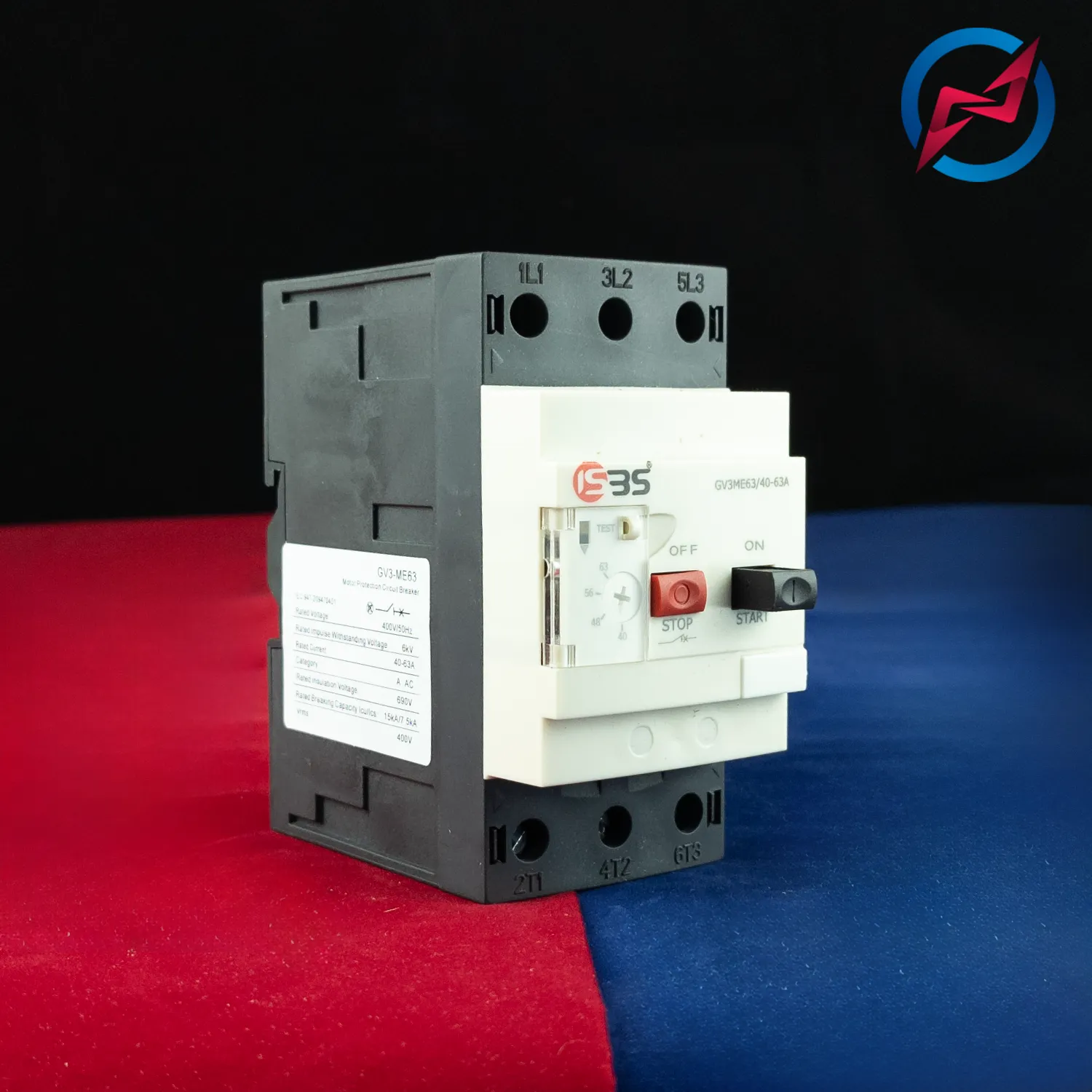

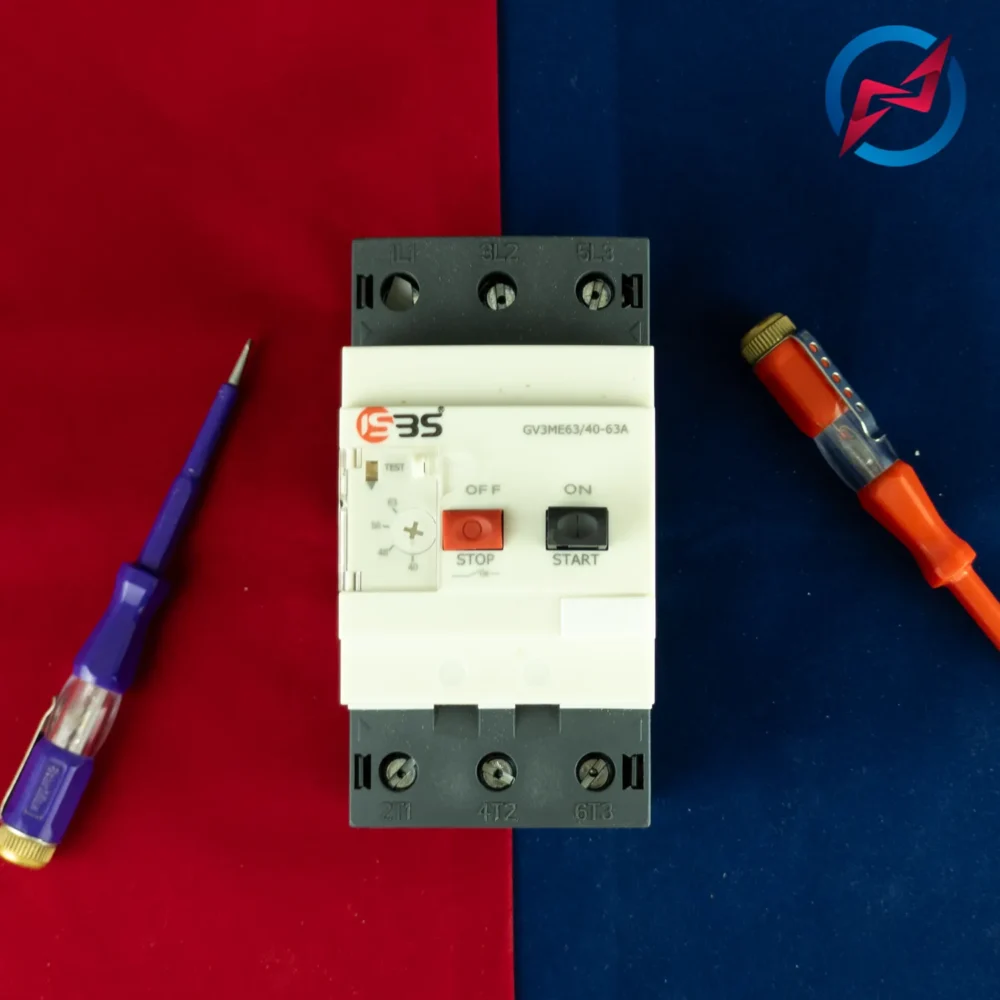

معرفی کلید های حرارتی ISBS

 برند ایرانی ISBS دارای دو سال گارانتی تعویض می باشد. بخشی از محصولات این برند در کشور چین تولید می شود. با این حال، دارای سبدی کامل از محصولات برق صنعتی بوده و دارای حرارتی در رنج های مختلف جریانی می باشد. تقسیم بندی حرارتی های ISBS به شرح زیر است:

• تعداد پل :

سه پل

• رنج و نوع جریان :

0.63 الی 80 آمپر / جریان متناوب (AC)

• قدرت قطع:

4 الی 10 کیلو آمپر

• انواع:

شستی ( ON-OFF )

• تجهیزات جانبی :

کنتاکت کمکی
