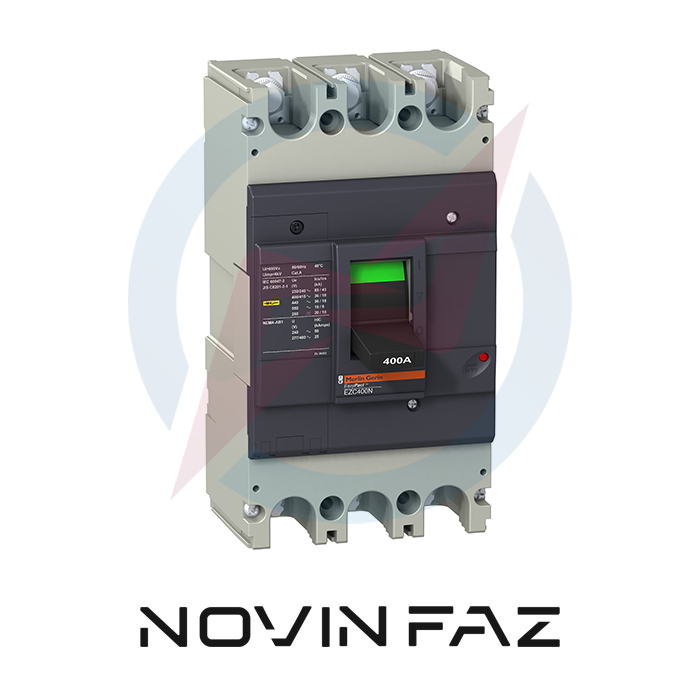

کليد اتوماتيک فیکس 400 آمپر اشنایدر سه پل 50KA

کلید اتوماتیک بر اساس قابلیت تنظیم جریان نامی به دو دسته تقسیم می شود:  کلید اتوماتیک قابل تنظیم که در این کلید جریان نامی قابل تنظیم است و  کلید اتوماتیک غیر قابل تنظیم که جریان نامی در این کلید ثابت بوده و امکان تغییر آن وجود ندارد. در مدارهایی که از تغذیه DC استفاده می کنند، بهترین انتخاب برای حفاظت، کلید اتوماتیک فیکس است، زیرا در هر دو مدار DC و AC قابل نصب است.

مشخصات کلید اتوماتیک با کد فنی EZC400H3400، به شرح زیر است:

1. EZC400: این محصول از سری ساخت ایزی پکت اشنایدر است.
2. 400H: کلید اتوماتیک غیر قابل تنظیم می تواند در شرایط اتصال کوتاه با استفاده از حفاظت مغناطیسی از مدار و تجهیزات محافظت کند. به این صورت که جریان زیاد ناشی از اتصال کوتاه از سیم پیچ می گذرد، این جریان سبب القای میدان مغناطیسی و حرکت سیم پیچ می شود، با این حرکت، هسته به کلید قطع برخورد کرده و برق را قطع می کند. حداکثر جریانی که در این شرایط می تواند بدون آسیب، از کلید عبور کند را قدرت قطع می گویند. قدرت قطع این کلید اتوماتیک فیکس، 50 کیلو آمپر است. از آن جا که با وقوع اتصال کوتاه، کلید بدون هیچ تاخیری برق را قطع می کند، دسته بندی آن از نوع Category A است.
3. 3: تعداد پل کلید را نشان می دهد.
4. 400: جریان نامی، به عنوان بیش ترین جریانی که کلید می تواند روشن بماند، یکی از مشخصه های مهم کلید اتوماتیک فیکس است. جریانِ بیش تر از مقدار نامی بی متال را گرم می کند و اگر در مدت مشخصی کم نشود، بی متال خم شده و با برخورد به میله ی تریپ، سبب قطع برق می شود.
5. تعداد دفعاتی که کلید اتوماتیک فیکس می تواند قطع و وصل شود در حالی که کنتاکت آن به بار متصل است را دوام الکتریکی گویند. اگر کنتاکت به بار متصل نباشد، تعداد دفعات قطع و وصل کلید را دوام مکانیکی می گویند. دوام الکتریکی کلید سری EZC400 برابر با 1000 بار و دوام مکانیکی آن برابر با 4000 بار است
