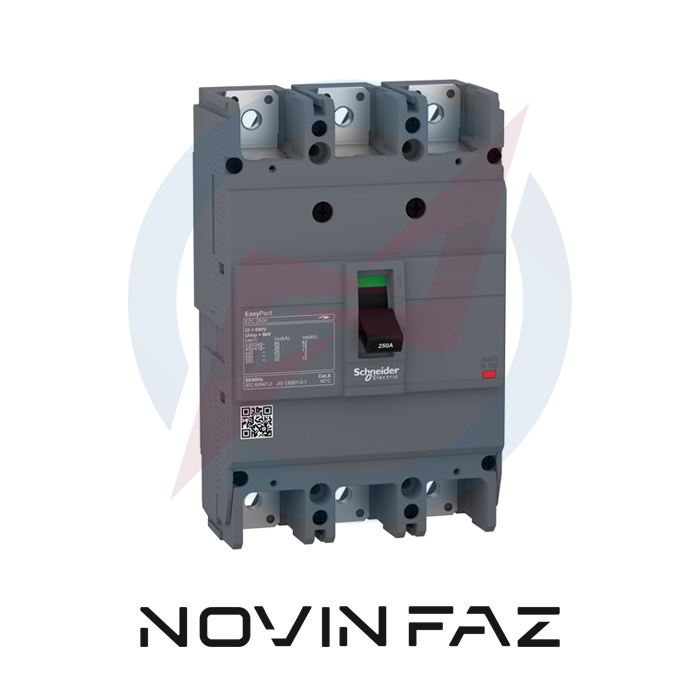

کليد اتوماتيک فیکس 250 آمپر اشنایدر سه پل 36KA

از انواع کلید اتوماتیک می توان به کلید اتوماتیک قابل تنظیم و غیر قابل تنظیم اشاره کرد. در نوع قابل تنظیم، جریان نامی قابل تنظیم و تغییر است، در حالی که در نوع غیر قابل تنظیم، جریان بر روی یک مقدار مشخصی ثابت است و امکان تغییر آن وجود ندارد. از کلید اتوماتیک فیکس در صنایع نفت و گاز، سیستم روشنایی خانگی و صنعتی، ورودی تابلو برق ها و… استفاده می شود، اما مهم ترین کاربرد آن در حفاظت از موتورها است. حفاظت از موتورها در کلید اتوماتیک غیر قابل تنظیم، حرارتی – مغناطیسی است:

1. حفاظت حرارتی: موتور در شرایط اضافه بار، بیش تر از حد معمول گرم می شود و به علت کشیدن جریانی بیش تر از جریان نامی احتمال آسیب دیدگی و سوختن آن وجود دارد، بنابراین برای حفاظت از موتور در برابر اضافه جریان از حفاظت حرارتی استفاده می شود. عبور جریان از بی متالِ حساس به حرارت که دو فلز با ضریب دمایی متفاوت هستند، سبب گرم شدن آن می شود. اما اگر جریان از مقدار نامی بیش تر شود و بعد از مدت مشخصی کم نشود، به علت گرمای زیاد، بی متال خم شده و با برخورد به میله ی تریپ، برق را قطع می کند.
2. حفاظت مغناطیسی: اتصال دو فاز یا یک فاز و زمین به یکدیگر را اتصال کوتاه گویند. با وقوع اتصال کوتاه، جریان زیادی وارد مدار می شود که آسیب های جبران ناپذیری به موتور وارد می کند. اگر کلید، حفاظت مغناطیسی داشته باشد این جریان زیاد از سیم پیچ که حساس به جریان است، عبور کرده و میدان مغناطیسی تولید می کند، نیروی حاصل از این میدان، هسته ی سیم پیچ را حرکت داده و برق را به سرعت قطع می کند. بنابراین با استفاده از حفاظت مغناطیسی از موتور در برابر اتصال کوتاه محافظت می شود.
