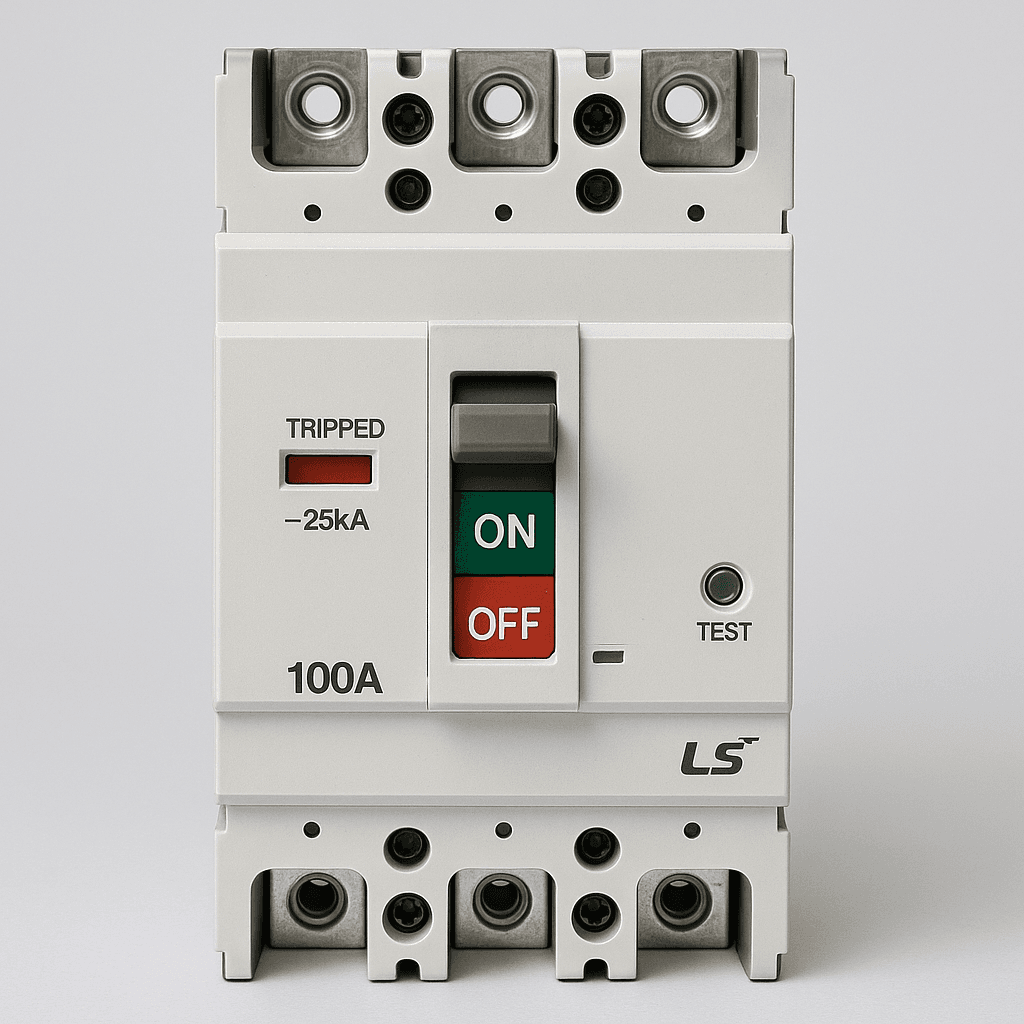

کلید محافظ جان سه فاز LS

در سیستم‌های برق سه‌فاز صنعتی و تجاری، کوچک‌ترین خطا می‌تواند خسارات سنگینی به تجهیزات، ماشین‌آلات و حتی جان افراد وارد کند.
به همین دلیل استفاده از کلید محافظ جان سه فاز LS، یکی از ضروری‌ترین اقدامات برای حفظ ایمنی در تابلو برق‌های صنعتی است.

برند LS Electric (ال‌اس الکتریک) ساخت کره جنوبی، یکی از معتبرترین تولیدکنندگان تجهیزات حفاظتی در جهان است. کلیدهای محافظ جان این برند با دقت بالا، عملکرد سریع و طراحی مهندسی‌شده، به عنوان یکی از بهترین گزینه‌ها برای حفاظت در برابر نشتی جریان، اتصال زمین و برق‌گرفتگی شناخته می‌شوند.

اگر به دنبال خرید کلید محافظ جان سه فاز LS با بهترین قیمت و گارانتی معتبر هستید، در این مقاله با بررسی فنی، انواع مدل‌ها و نکات خرید، راهنمای کاملی برای انتخاب هوشمندانه در اختیارتان قرار گرفته است.

کلید محافظ جان سه فاز LS چیست و چه وظیفه‌ای دارد؟

کلید محافظ جان سه فاز که با نام RCCB 4P (Residual Current Circuit Breaker) شناخته می‌شود، یکی از تجهیزات حیاتی در تابلو برق‌های صنعتی است که برای تشخیص و قطع جریان نشتی طراحی شده است.

وظیفه اصلی:

تشخیص اختلاف جریان بین فازها و نول. در صورت بروز نشتی یا تماس غیرمجاز جریان با زمین (مثلاً هنگام برق‌گرفتگی یا اتصال بدنه تجهیزات)، کلید مدار را در کمتر از ۳۰ میلی‌ثانیه قطع می‌کند.

کاربرد:

• تابلو برق کارخانه‌ها، کارگاه‌ها و ساختمان‌های تجاری

• موتورهای سه‌فاز، پمپ‌ها و دستگاه‌های صنعتی

• سیستم‌های سرمایش و گرمایش مرکزی

• آسانسورها، خطوط تولید و مراکز داده

ساختار داخلی کلید محافظ جان سه فاز LS

1. ترانس جریان تفاضلی (CT): اندازه‌گیری هم‌زمان جریان فازها و نول برای تشخیص نشتی.

2. مدار مغناطیسی قطع‌کننده: واکنش سریع به اختلاف جریان.

3. ماژول قطع مکانیکی: برای قطع خودکار مدار.

4. کلید تست (TEST): جهت بررسی سلامت عملکرد کلید.

5. محفظه ایمن: مقاوم در برابر حرارت و شعله با استاندارد IP20 تا IP40.

مزایای استفاده از کلید محافظ جان سه فاز LS

• ایمنی کامل در برابر برق‌گرفتگی

• محافظت از تجهیزات صنعتی گران‌قیمت در برابر نشتی جریان

• کارکرد سریع و دقیق: قطع مدار در کمتر از ۰.۰۳ ثانیه

• طراحی صنعتی و طول عمر بالا (بیش از ۱۰,۰۰۰ بار قطع‌و‌وصل)

• سازگار با انواع تابلو برق‌های ریلی و مدرن

• مصرف انرژی بسیار پایین و ثبات عملکرد در دماهای بالا

مشخصات فنی کلید محافظ جان سه فاز LS

تفاوت کلید محافظ جان سه فاز LS با تک فاز

نتیجه: برای مصارف صنعتی، مدل سه فاز LS ضروری است زیرا امکان حفاظت هم‌زمان از سه خط جریان و نول را فراهم می‌کند.

انواع کلید محافظ جان سه فاز LS

۱. RCCB سه فاز 4P نوع AC

• مناسب برای جریان‌های متناوب ساده (AC)

• پرکاربردترین مدل در تابلوهای عمومی

• حساسیت: 30mA تا 300mA

۲. RCCB نوع A (نیمه‌موج DC + AC)

• تشخیص جریان‌های نشتی DC (در اینورترها و UPS)

• مناسب برای خطوط تولید مدرن با تجهیزات الکترونیکی

۳. RCBO سه فاز LS (ترکیبی از RCCB و MCB)

• حفاظت هم‌زمان در برابر نشتی جریان و اتصال کوتاه

• صرفه‌جویی در فضا و هزینه

• عملکرد دقیق‌تر در مدارهای صنعتی

نحوه انتخاب کلید محافظ جان سه فاز LS

برای انتخاب مدل مناسب، به فاکتورهای زیر توجه کنید:

1. ظرفیت جریان نامی (In):
   بر اساس توان تجهیزات، معمولاً بین 40A تا 100A.

2. حساسیت نشتی (IΔn):

   • 30mA برای حفاظت از انسان

   • 100mA تا 300mA برای حفاظت تجهیزات صنعتی

3. نوع بار:
   در صورت وجود اینورتر یا منابع تغذیه DC، از مدل نوع A استفاده کنید.

4. محیط نصب:
   برای محیط‌های مرطوب از مدل با عایق حرارتی بالا بهره ببرید.

5. برند و اصالت کالا:
   محصولات LS دارای هولوگرام و سریال منحصربه‌فرد هستند.

قیمت کلید محافظ جان سه فاز LS

قیمت‌ها بسته به جریان نامی، نوع حفاظت و مدل متفاوت است:

نکته: این قیمت‌ها به‌روز بوده و بسته به نوسانات ارزی و تأمین بازار ممکن است تغییر کنند.

مزایای خرید کلید محافظ جان LS از فروشگاه معتبر

• دریافت ضمانت اصالت کالا و گارانتی معتبر کره‌ای

• امکان مشاوره فنی رایگان قبل از خرید

• ارسال سریع و امکان خرید عمده برای پروژه‌ها

• مقایسه قیمت و انتخاب مدل مناسب بر اساس کاربرد

مقایسه برند LS با سایر برندهای مشابه

در مقایسه با سایر برندها، LS Electric تعادل عالی بین کیفیت، قیمت و دوام ارائه می‌دهد.

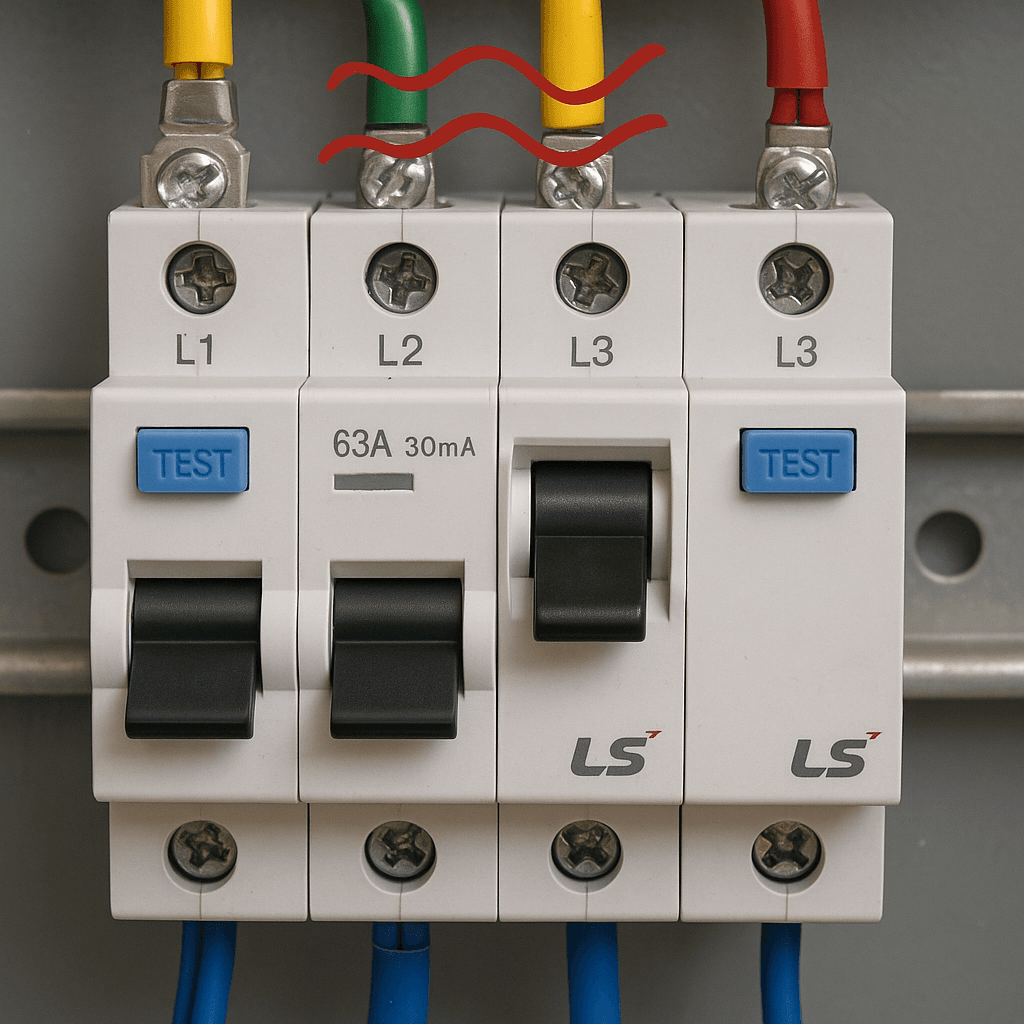

نکات ایمنی در نصب کلید محافظ جان سه فاز

1. نصب توسط برق‌کار متخصص انجام شود.

2. دکمه TEST هر ماه یک‌بار برای اطمینان از سلامت دستگاه فشرده شود.

3. سیم زمین (ارت) به‌درستی متصل باشد.

4. در تابلوهای بزرگ صنعتی، برای هر بخش جداگانه یک محافظ جان مجزا نصب شود.

عملکرد دقیق کلید محافظ جان سه فاز LS در شرایط واقعی

کلید محافظ جان سه فاز LS در مدارهایی که چندین دستگاه و موتور صنعتی به صورت هم‌زمان کار می‌کنند، نقشی حیاتی دارد.
در چنین محیط‌هایی، احتمال نشتی جریان به زمین یا بروز جریان خطا بسیار بالاست، و اگر این اتفاق در زمان مناسب تشخیص داده نشود، می‌تواند منجر به سوختن تجهیزات گران‌قیمت یا حتی خطرات جانی شود.

سناریو واقعی:

فرض کنید در یک کارگاه صنعتی، سه موتور الکتریکی ۳ فاز در حال کار هستند. در صورت آسیب عایق سیم‌پیچ یکی از موتورها، جریان کمی به زمین نشت می‌کند.
در این شرایط، کلید محافظ جان LS به سرعت اختلاف بین جریان‌های ورودی و خروجی را تشخیص داده و مدار را قطع می‌کند — پیش از آنکه تجهیزات یا اپراتورها آسیب ببینند.

این دقت بالا نتیجه استفاده از ترانس جریان تفاضلی با سنسور حساس و رله مغناطیسی سریع‌العمل LS Electric است.

تفاوت کلید محافظ جان با فیوز و کلید مینیاتوری

بسیاری از خریداران تصور می‌کنند کلید محافظ جان همان فیوز یا کلید مینیاتوری است، اما این اشتباه رایج می‌تواند منجر به خطرات جدی شود.

نتیجه: کلید محافظ جان مکمل فیوز و کلید مینیاتوری است، نه جایگزین آن. برای حفاظت کامل، هر سه باید در مدار وجود داشته باشند.

نگهداری و تست دوره‌ای کلید محافظ جان سه فاز LS

برای اطمینان از عملکرد صحیح کلید، رعایت نکات زیر ضروری است:

1. تست ماهانه کلید:
   دکمه “TEST” روی کلید را فشار دهید. اگر مدار قطع شد، عملکرد صحیح است.

2. تمیز نگه‌داشتن تابلو برق:
   گردوغبار زیاد می‌تواند مانع عملکرد صحیح قطعات مکانیکی شود.

3. بازبینی اتصالات:
   اتصالات فاز و نول باید محکم و بدون حرارت اضافی باشند.

4. عدم استفاده در مدارهای دارای نویز بالا بدون فیلتر مناسب:
   نویزهای فرکانسی ممکن است باعث قطع ناخواسته کلید شوند.

5. بررسی دوره‌ای جریان نشتی:
   در محیط‌های صنعتی، مقدار جریان نشتی کل مدار را با ابزار مخصوص اندازه‌گیری کنید.

کاربردهای تخصصی کلید محافظ جان سه فاز LS

کلید محافظ جان LS در پروژه‌های بزرگ و حساس استفاده می‌شود. در ادامه، کاربردهای تخصصی آن را بررسی می‌کنیم:

۱. صنایع تولیدی و خطوط مونتاژ

در خطوط تولید که چندین موتور و PLC فعال‌اند، احتمال نشت جریان به زمین بالاست. محافظ جان LS از آسیب به کنترلرها و اپراتورها جلوگیری می‌کند.

۲. سیستم‌های تهویه صنعتی (HVAC)

در چیلرها، کولینگ تاورها و پمپ‌ها که در فضای مرطوب قرار دارند، وجود محافظ جان سه فاز الزامی است.

۳. کارگاه‌های نجاری، فلزکاری و ماشین‌سازی

دستگاه‌های سنگین با بدنه فلزی در معرض خطر برق‌گرفتگی هستند؛ محافظ جان LS با حساسیت ۳۰ میلی‌آمپر از اپراتور محافظت می‌کند.

۴. مراکز داده (Data Center)

در سرور روم‌ها، استفاده از کلید RCCB برای جلوگیری از شوک الکتریکی در سیستم‌های تغذیه UPS و رک‌های شبکه توصیه می‌شود.

۵. ساختمان‌های چندمنظوره

در تابلو برق آسانسورها، پمپ‌های آب، سیستم‌های سرمایش مرکزی و تابلو روشنایی مشاعات، از مدل‌های ۴ پل LS استفاده می‌شود.

چگونه کلید محافظ جان سه فاز LS اصل را از تقلبی تشخیص دهیم؟

متأسفانه نمونه‌های تقلبی با ظاهر مشابه LS در بازار وجود دارند. برای اطمینان از خرید کالای اصلی:

1. لوگوی برجسته LS Electric روی بدنه باید با لیزر حک شده باشد.

2. هولوگرام امنیتی نقره‌ای با شماره سریال روی جعبه وجود دارد.

3. رنگ بدنه سفید کرمی مات است، نه براق.

4. وزن کلید اصلی حدود ۴۵۰ تا ۵۵۰ گرم است (نمونه تقلبی سبک‌تر است).

5. شماره سریال قابل استعلام در سایت رسمی LS Electric.

همیشه از فروشگاه‌های تخصصی تجهیزات برق صنعتی خرید کنید تا از گارانتی واقعی و خدمات پس از فروش بهره‌مند شوید.

نکات طلایی خرید کلید محافظ جان سه فاز LS

• اگر مدار شما شامل موتور یا اینورتر است، مدل نوع A را انتخاب کنید.

• برای بارهای عادی صنعتی، نوع AC کفایت می‌کند.

• برای ایمنی انسانی، حساسیت ۳۰mA؛ برای ایمنی تجهیزات، ۱۰۰ تا ۳۰۰mA مناسب‌تر است.

• در تابلوهایی با چند مصرف‌کننده، از چند محافظ جان مستقل استفاده کنید.

• در تابلوهای بزرگ، برای هر خط خروجی جداگانه محافظ جان در نظر بگیرید.

بررسی کلید محافظ جان LS از نگاه فنی مهندسان برق

متخصصان برق صنعتی دلایل زیر را برای انتخاب LS نسبت به سایر برندها عنوان می‌کنند:

• طراحی مطابق با استاندارد IEC 61008 و KEMKO کره جنوبی

• پایداری عملکرد حتی در جریان‌های نوسانی و غیرسینوسی

• قابلیت قطع سریع بدون ایجاد قوس الکتریکی قابل مشاهده

• دوام فوق‌العاده در تست‌های دمایی از -۵ تا +۶۵ درجه سانتی‌گراد

• سازگاری کامل با سیستم‌های تابلو برق مدرن (DIN Rail)

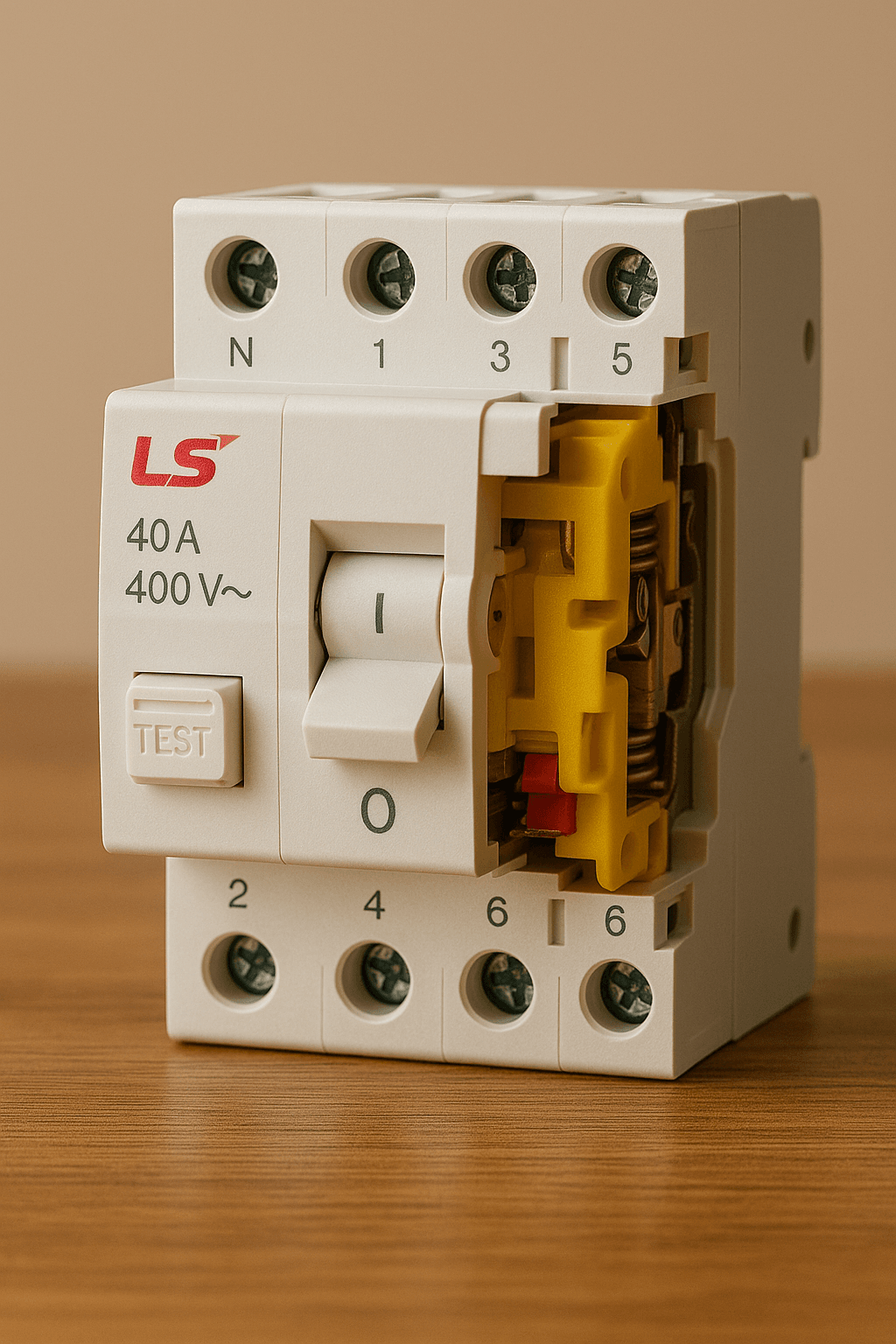

چرا انتخاب LS انتخابی هوشمندانه است؟

• ساخت کشور کره جنوبی با ۶۰ سال سابقه تولید تجهیزات حفاظتی

• قیمت مناسب نسبت به برندهای اروپایی با کیفیت برابر

• در دسترس بودن قطعات یدکی و خدمات پس از فروش در ایران

• پشتیبانی کامل از سری‌های مینیاتوری، کنتاکتور و RCBO LS

• مورد تأیید پیمانکاران برق در پروژه‌های ملی (نفت، پتروشیمی، ساختمانی)

نتیجه‌گیری

کلید محافظ جان سه فاز LS یکی از مطمئن‌ترین تجهیزات حفاظتی موجود در بازار ایران است.
ترکیب کیفیت کره‌ای، سرعت عملکرد بالا، طراحی صنعتی و قیمت مناسب باعث شده این محصول در میان برق‌کاران، مهندسان و پیمانکاران حرفه‌ای، انتخاب اول برای ایمنی مدارهای سه‌فاز باشد.

با استفاده از مدل‌های RCCB و RCBO LS، می‌توانید امنیت سیستم‌های برقی خود را در بالاترین سطح تضمین کنید.
به خاطر داشته باشید:

در برق صنعتی، پیشگیری همیشه کم‌هزینه‌تر از جبران خسارت است.

سوالات متداول

۱. آیا می‌توان کلید محافظ جان سه فاز LS را در سیستم تک‌فاز استفاده کرد؟
بله، اما توصیه نمی‌شود؛ مدل مخصوص تک‌فاز بازده و عملکرد بهتری دارد.

۲. آیا محافظ جان LS نیاز به ارت دارد؟
بله، سیستم ارت الزامی است تا در هنگام نشتی جریان، مسیر تخلیه مناسب ایجاد شود.

۳. آیا می‌توان چند کلید محافظ جان را در یک تابلو نصب کرد؟
بله، به‌خصوص در تابلوهای چند خطی (مثلاً روشنایی و پریزها) برای دقت بیشتر توصیه می‌شود.

۴. چه زمانی باید کلید محافظ جان تعویض شود؟
اگر بعد از تست، مدار قطع نشود یا کلید به‌صورت خودبه‌خود قطع کند، باید تعویض گردد.

۵. آیا LS مدل RCBO هم تولید می‌کند؟
بله، LS RCBO ترکیبی از محافظ جان و کلید مینیاتوری است که در تابلوهای فشرده بسیار کاربردی است.
