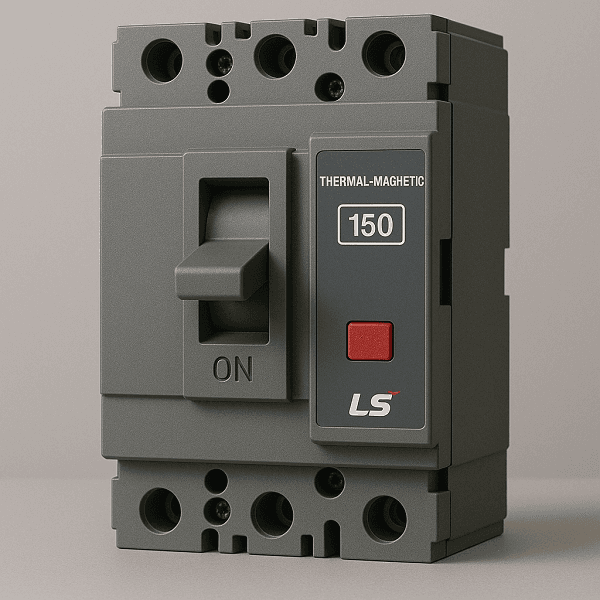

کلید اتوماتیک LS قابل حرارتی- مغناطیسی

بررسی فنی عملکرد کلید اتوماتیک LS قابل حرارتی-مغناطیسی

ساختار دوگانه برای حفاظت جامع

این کلید به گونه‌ای طراحی شده است که هم در برابر افزایش تدریجی جریان (اضافه‌بار) و هم در برابر جریان‌های ناگهانی (اتصال کوتاه) واکنش سریع نشان دهد. ترکیب دو سیستم حفاظتی — حرارتی و مغناطیسی — باعث می‌شود که مدار هم در شرایط طولانی‌مدت و هم لحظه‌ای ایمن بماند.

مکانیزم حرارتی (Thermal Trip Unit)

در این مکانیزم، صفحه‌ی بیمتال در اثر عبور جریان بیش از حد گرم می‌شود و با خم شدن، باعث قطع جریان می‌گردد. این سیستم برای بارهای تدریجی و دائمی، مانند موتورهایی که بیش از ظرفیت خود کار می‌کنند، بسیار کاربردی است.

مکانیزم مغناطیسی (Magnetic Trip Unit)

در مقابل، مکانیزم مغناطیسی در زمان بروز اتصال کوتاه فعال می‌شود. در این حالت جریان بسیار زیاد از سیم‌پیچ عبور کرده و نیروی مغناطیسی آن باعث جذب سریع قطعه‌ی متحرک و قطع فوری مدار می‌شود. واکنش این بخش در کمتر از ۱۰ میلی‌ثانیه اتفاق می‌افتد.

نکات تخصصی انتخاب کلید اتوماتیک LS حرارتی-مغناطیسی

برای انتخاب درست کلید مناسب پروژه، باید چند پارامتر فنی کلیدی را در نظر گرفت:

1. جریان نامی (Rated Current):
   مقدار جریان مدار نباید بیشتر از جریان نامی کلید باشد. به‌عنوان مثال، برای موتوری با جریان ۳۲ آمپر باید از کلید ۴۰ آمپر استفاده شود.

2. ظرفیت قطع (Breaking Capacity):
   ظرفیت قطع کلید باید برابر یا بیشتر از حداکثر جریان اتصال کوتاه مدار باشد. برای تابلو برق‌های صنعتی حداقل ۵۰kA توصیه می‌شود.

3. نوع منحنی قطع (Trip Curve):

   • نوع B برای بارهای سبک خانگی

   • نوع C برای بارهای موتوری

   • نوع D برای بارهای سنگین و صنعتی

4. ولتاژ کاری (Rated Voltage):
   معمولاً بین 415 تا 690 ولت AC بسته به نوع مدار.

5. محیط نصب:
   در محیط‌های مرطوب یا دارای گردوغبار، از محفظه با استاندارد IP65 استفاده شود.

تفاوت کلید اتوماتیک LS با کلید مینیاتوری

مزایای اقتصادی و فنی در پروژه‌های صنعتی

استفاده از کلید اتوماتیک LS قابل حرارتی-مغناطیسی مزایای متعددی دارد که تأثیر مستقیمی بر کارایی و امنیت سیستم برق می‌گذارد:

• افزایش طول عمر تجهیزات برقی و موتورها

• جلوگیری از هزینه‌های سنگین ناشی از خرابی ناگهانی

• کاهش خاموشی‌های ناگهانی و توقف تولید

• قابلیت تنظیم جریان برای شرایط متفاوت کاری

• امکان استفاده در خطوط توزیع برق، کنترل موتور، تابلو برق و تأسیسات بزرگ

• صرفه‌جویی در هزینه نگهداری و تعمیرات به دلیل قابلیت استفاده مجدد

نکات نگهداری و بازرسی دوره‌ای

• هر سه تا شش ماه عملکرد مکانیزم حرارتی و مغناطیسی بررسی شود.

• از تمیزی ترمینال‌ها و سفتی پیچ‌های اتصال اطمینان حاصل گردد.

• از تجمع گردوغبار در اطراف کلید جلوگیری شود.

• دمای محیط باید بین ۵ تا ۴۰ درجه سانتی‌گراد باشد.

• در صورت تغییر بار یا اضافه‌کردن تجهیزات جدید، جریان تنظیمی کلید بازبینی شود.

دلایل محبوبیت برند LS Electric

برند کره‌ای LS Electric یکی از معتبرترین نام‌ها در حوزه تجهیزات برق صنعتی است که محصولات آن با استانداردهای IEC، CE و ISO تولید می‌شوند.
ویژگی‌های خاص این برند شامل موارد زیر است:

• دقت بالا در ساخت و طراحی

• پایداری در عملکرد طولانی‌مدت

• قیمت اقتصادی‌تر نسبت به برندهای اروپایی

• تنوع گسترده در مدل‌ها (ABN، ABH، Metasol، Susol)

• خدمات پس از فروش گسترده در ایران

مقایسه سری‌های مختلف کلید اتوماتیک LS

راهکار جلوگیری از خرابی کلید

• از اتصال کابل‌ها با سطح مقطع پایین خودداری کنید.

• در صورت تکرار قطع خودکار، علت خطا بررسی شود و از ریست مکرر بپرهیزید.

• هنگام نصب، فاصله‌ی حرارتی بین کلید و سایر تجهیزات رعایت شود.

• از فشار مکانیکی زیاد روی دسته‌ی کلید اجتناب کنید.

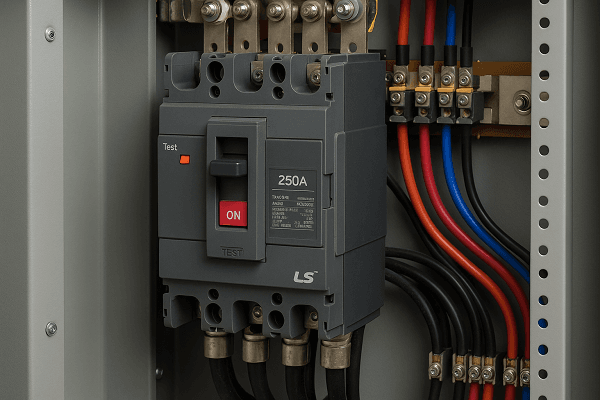

نقش کلید اتوماتیک LS در تابلو برق صنعتی

در تابلوهای برق سه‌فاز، کلید اتوماتیک LS حرارتی-مغناطیسی نقش اصلی حفاظت را بر عهده دارد. در این سیستم‌ها، این کلید معمولاً در ورودی تابلو نصب می‌شود تا از کل مدار در برابر خطاهای احتمالی محافظت کند. همچنین در خروجی تابلو، برای هر موتور یا بخش مجزا، کلیدهای با آمپراژ پایین‌تر نصب می‌شوند.
این طراحی باعث افزایش ایمنی، کاهش احتمال قطع هم‌زمان چند مدار و تسهیل تعمیرات دوره‌ای می‌شود.

نتیجه‌گیری

کلید اتوماتیک LS قابل حرارتی-مغناطیسی یکی از بهترین تجهیزات حفاظتی در صنعت برق به شمار می‌رود که با ترکیب دو مکانیزم هوشمند، محافظت کاملی از مدار ارائه می‌دهد. سیستم حرارتی آن از مدار در برابر اضافه‌بار طولانی محافظت می‌کند، در حالی که بخش مغناطیسی با واکنشی بسیار سریع از آسیب ناشی از اتصال کوتاه جلوگیری می‌نماید.
برند LS Electric با عرضه‌ی مدل‌های متنوع در سری‌های ABN، ABH، Metasol و Susol توانسته است نیاز تمامی پروژه‌های خانگی تا صنعتی را پوشش دهد.
اگر به‌دنبال کلیدی هستید که هم از نظر کیفیت، هم از نظر دوام و هم از لحاظ قیمت به‌صرفه باشد، کلید اتوماتیک LS قابل حرارتی-مغناطیسی بهترین انتخاب برای شماست.
با نصب صحیح و نگهداری منظم، این کلید می‌تواند سال‌ها بدون نیاز به تعویض، عملکردی بی‌نقص ارائه دهد و ایمنی تجهیزات و افراد را تضمین کند.

سوالات متداول درباره کلید اتوماتیک LS قابل حرارتی-مغناطیسی

کلید اتوماتیک LS قابل حرارتی-مغناطیسی چگونه کار می‌کند؟
این کلید با استفاده از دو مکانیزم بیمتال (برای اضافه‌بار) و سیم‌پیچ مغناطیسی (برای اتصال کوتاه)، در زمان مناسب مدار را قطع می‌کند تا از آسیب به تجهیزات جلوگیری شود.

تفاوت کلید اتوماتیک حرارتی-مغناطیسی با حرارتی ساده چیست؟
مدل حرارتی فقط در برابر اضافه‌بار محافظت می‌کند، اما مدل حرارتی-مغناطیسی علاوه بر آن، در برابر اتصال کوتاه نیز واکنش سریع دارد.

آیا این کلید برای موتورهای سه‌فاز مناسب است؟
بله، کلید اتوماتیک LS حرارتی-مغناطیسی به‌طور خاص برای حفاظت از موتورهای القایی و سیستم‌های سه‌فاز طراحی شده است.

آیا این کلید قابل نصب در تابلو برق خانگی است؟
بله، مدل‌های با آمپراژ پایین (تا 63 آمپر) برای تابلو برق‌های خانگی و اداری نیز کاملاً مناسب هستند.

چه زمانی باید کلید اتوماتیک LS سرویس شود؟
بهتر است هر شش ماه عملکرد حرارتی و مغناطیسی آن تست شود تا از سلامت کامل اطمینان حاصل گردد.

از کجا می‌توان مدل اصلی LS را خریداری کرد؟
بهترین گزینه، خرید از نمایندگی رسمی LS Electric یا فروشگاه‌های معتبر دارای نماد اعتماد الکترونیکی است که گارانتی و خدمات پس از فروش معتبر ارائه می‌دهند.

آیا کلید LS حرارتی-مغناطیسی قابل ریست است؟
بله، پس از رفع خطا، می‌توانید کلید را به‌صورت دستی ریست کرده و دوباره از آن استفاده کنید.

عمر مفید کلید اتوماتیک LS چقدر است؟
در صورت نصب و نگهداری صحیح، بیش از ۱۰ سال عمر مفید دارد و تا ده‌ها هزار بار عمل قطع و وصل را بدون افت عملکرد انجام می‌دهد.

آیا می‌توان این کلید را با تجهیزات هوشمند ترکیب کرد؟
بله، مدل‌های جدید LS مانند سری Metasol قابلیت اتصال به سیستم‌های مانیتورینگ و کنترل از راه دور را دارند.

بهترین مدل برای تابلو برق صنعتی کدام است؟
مدل‌های سری Metasol و Susol به دلیل ظرفیت بالا، قابلیت تنظیم و مقاومت حرارتی، برای تابلوهای صنعتی بهترین گزینه محسوب می‌شوند.
