ایمنی در سیستمهای برق خانگی و صنعتی از مهمترین اصولی است که بیتوجهی به آن میتواند خسارتهای جانی و مالی جدی به دنبال داشته باشد. یکی از خطرناکترین مشکلات در مدارهای الکتریکی، نشتی جریان برق است؛ جریانی پنهان که بر اثر خرابی عایقها، اتصال بدنه تجهیزات یا خطاهای نصب ایجاد میشود و میتواند منجر به برقگرفتگی، آتشسوزی و آسیب به تجهیزات شود. در چنین شرایطی، استفاده از تجهیزات حفاظتی استاندارد یک ضرورت محسوب میشود.
کلید محافظ جان (RCCB یا RCD) با تشخیص سریع نشتی جریان و قطع مدار در کسری از ثانیه، نقش مهمی در جلوگیری از حوادث برقی ایفا میکند. به همین دلیل، نصب این کلید در ساختمانهای مسکونی، تجاری و صنعتی بهعنوان یک الزام ایمنی مطرح است.
در این مقاله به بررسی نحوه عملکرد کلید محافظ جان، انواع آن، روشهای نصب و تنظیم، نقشههای تکفاز و سهفاز و همچنین معایب و نکات نگهداری این تجهیز ایمنی پرداخته میشود.

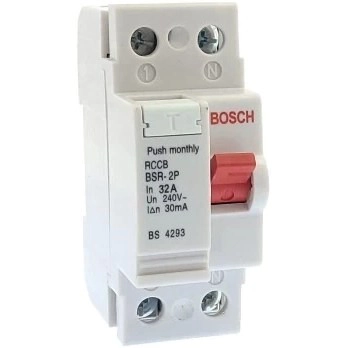

معرفی کوتاه کلید محافظ جان
کلید محافظ جان یکی از مهمترین تجهیزات ایمنی در سیستمهای برقرسانی به شمار میرود که وظیفه اصلی آن حفاظت از جان انسانها در برابر خطر برقگرفتگی و کاهش احتمال بروز حوادث ناشی از نشتی جریان برق است. این کلید که با نامهای فنی RCCB یا RCD نیز شناخته میشود، بهگونهای طراحی شده است که کوچکترین اختلاف جریان بین سیم فاز و نول را تشخیص داده و در صورت مشاهده هرگونه نشتی غیرعادی، مدار برق را در مدتزمانی بسیار کوتاه قطع کند. به بیان ساده، کلید محافظ جان قبل از آنکه جریان نشتی بتواند از بدن انسان عبور کرده یا باعث ایجاد جرقه و آتشسوزی شود، جریان برق را متوقف میکند.

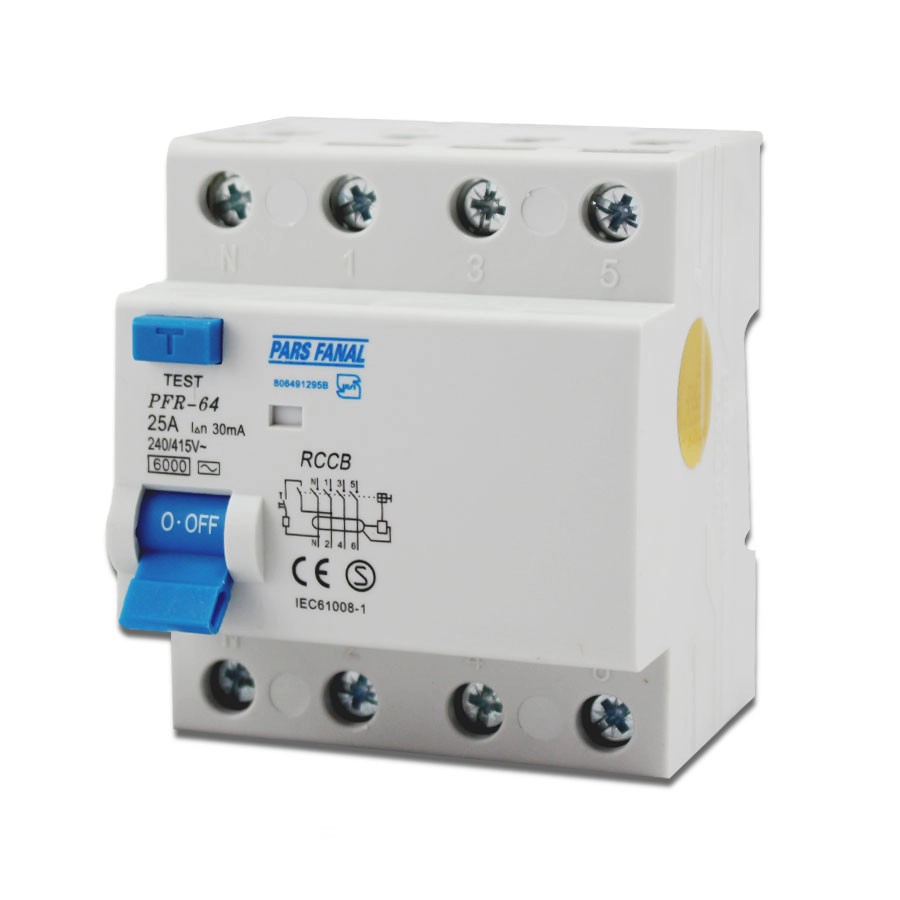

از نظر عملکرد علمی، اساس کار کلید محافظ جان بر مقایسه جریان عبوری از فاز و نول استوار است. در شرایط عادی، مقدار جریانی که از سیم فاز وارد مدار میشود، باید دقیقاً از طریق سیم نول بازگردد. اگر بخشی از این جریان به دلایلی مانند تماس با بدنه فلزی دستگاه، رطوبت، یا تماس انسان با هادی برق از مسیر دیگری عبور کند، تعادل جریان به هم میخورد. کلید محافظ جان این اختلاف را که معمولاً در حد چند میلیآمپر است، بهسرعت تشخیص داده و در کسری از ثانیه مدار را قطع میکند. این سرعت عمل بالا باعث میشود خطر برقگرفتگی شدید یا مرگآور تا حد زیادی کاهش یابد.
یکی از نکات مهمی که باید به آن توجه داشت، تفاوت کلید محافظ جان با تجهیزات حفاظتی رایج مانند فیوز و کلید مینیاتوری است. فیوزها و کلیدهای مینیاتوری عمدتاً برای حفاظت از سیمکشی و تجهیزات در برابر اضافهبار و اتصال کوتاه طراحی شدهاند و در برابر نشتی جریان حساسیتی ندارند. به همین دلیل، ممکن است در شرایطی که جریان نشتی خطرناک وجود دارد، این تجهیزات عمل نکنند. در مقابل، کلید محافظ جان بهطور اختصاصی برای تشخیص نشتی جریان و حفاظت از جان افراد طراحی شده است و مکمل مهمی برای سایر تجهیزات حفاظتی در هر سیستم برق خانگی یا صنعتی محسوب میشود.
انواع کلید محافظ جان
کلیدهای محافظ جان با توجه به نوع شبکه برق، میزان حساسیت و نوع جریان نشتی، در مدلهای مختلفی تولید میشوند تا بتوانند نیازهای متنوع محیطهای مسکونی، اداری و صنعتی را پوشش دهند. یکی از رایجترین دستهبندیها، تقسیم این کلیدها به نوع تکفاز و سهفاز است. کلید محافظ جان تکفاز معمولاً در ساختمانهای مسکونی و واحدهای کوچک مورد استفاده قرار میگیرد و برای مدارهایی با یک فاز و یک نول طراحی شده است. در مقابل، کلید محافظ جان سهفاز در محیطهای صنعتی، کارگاهها و ساختمانهایی که از برق سهفاز استفاده میکنند به کار میرود و توانایی کنترل همزمان چند فاز را دارد.
دستهبندی مهم دیگر کلید محافظ جان بر اساس میزان حساسیت به نشتی جریان انجام میشود. کلیدهای با حساسیت 30 میلیآمپر بیشترین کاربرد را در حفاظت از جان انسان دارند و معمولاً برای فضاهای مسکونی، حمامها، آشپزخانهها و پریزهای عمومی توصیه میشوند. کلیدهای 100 میلیآمپر بیشتر برای حفاظت ترکیبی جان و تجهیزات در ساختمانهای بزرگتر استفاده میشوند، در حالی که کلیدهای 300 میلیآمپر عمدتاً نقش حفاظتی در برابر آتشسوزی ناشی از نشتی جریان را دارند و در ورودی اصلی تأسیسات برق یا محیطهای صنعتی نصب میشوند.
از نظر نوع جریان قابل تشخیص نیز کلیدهای محافظ جان به انواع AC، A و B تقسیم میشوند. نوع AC تنها به جریان نشتی متناوب حساس است و برای مصارف ساده خانگی کاربرد دارد. نوع A علاوه بر جریان متناوب، نشتی جریان مستقیم پالسی را نیز تشخیص میدهد و برای تجهیزات الکترونیکی مدرن مناسبتر است. نوع B پیشرفتهترین مدل محسوب میشود و قادر به تشخیص انواع جریانهای نشتی AC، DC و فرکانس متغیر بوده و معمولاً در محیطهای صنعتی، آسانسورها و سیستمهای خاص استفاده میشود. انتخاب نوع مناسب کلید محافظ جان بر اساس محل نصب، نوع مصرفکننده و سطح ایمنی مورد نیاز، نقش مهمی در افزایش ایمنی سیستم برق دارد.
نحوه بستن و نصب کلید محافظ جان
نصب صحیح کلید محافظ جان نقش بسیار مهمی در عملکرد دقیق و ایمن آن دارد و هرگونه خطا در سیمکشی یا تنظیم میتواند باعث کاهش کارایی این تجهیز حیاتی شود. پیش از شروع فرآیند نصب، نخستین و مهمترین اقدام قطع کامل برق از تابلو اصلی است تا خطر برقگرفتگی به صفر برسد. پس از اطمینان از قطع جریان، کلید محافظ جان در محل مناسب داخل تابلو برق و معمولاً پس از کنتور و قبل از انشعابهای اصلی نصب میشود تا بتواند کل مدار را تحت پوشش حفاظتی خود قرار دهد.
در مرحله اتصال سیمها، سیم فاز و نول ورودی از منبع برق به ترمینالهای ورودی کلید محافظ جان متصل میشوند و سپس خروجی فاز و نول از ترمینالهای خروجی کلید به مدار مصرفکننده هدایت میگردند. نکته مهم در این مرحله، رعایت دقیق محل اتصال فاز و نول طبق علامتگذاری درجشده روی بدنه کلید است، زیرا جابهجایی یا اشتباه در اتصال میتواند باعث عملکرد نادرست یا عدم عملکرد کلید شود. همچنین، سیم ارت نباید از داخل کلید محافظ جان عبور داده شود و باید بهصورت مستقیم به شینه ارت تابلو متصل گردد.
در حین نصب، رعایت نکات ایمنی اهمیت زیادی دارد. استفاده از ابزار عایقدار، بستن محکم پیچ ترمینالها، جلوگیری از لختماندن بیش از حد سیمها و رعایت فاصلههای استاندارد بین تجهیزات داخل تابلو از جمله مواردی هستند که باید به آنها توجه شود. پس از اتمام سیمکشی، لازم است قبل از بهرهبرداری، عملکرد کلید محافظ جان بررسی شود. برای این منظور، دکمه تست که معمولاً با حرف T یا TEST مشخص شده است فشار داده میشود. در صورت عملکرد صحیح، کلید باید بلافاصله مدار را قطع کند که این موضوع نشاندهنده سلامت عملکرد آن است.
تنظیم کلید محافظ جان
در برخی مدلهای پیشرفته، امکان تنظیم حساسیت جریان نشتی و زمان واکنش وجود دارد. تنظیم حساسیت معمولاً بر اساس نوع کاربری انجام میشود؛ بهعنوان مثال، برای فضاهای مسکونی حساسیت 30 میلیآمپر توصیه میشود. زمان واکنش نیز باید مطابق استانداردها در کوتاهترین حالت ممکن تنظیم شود تا ایمنی حداکثری فراهم گردد. همواره باید به دستورالعملهای ارائهشده توسط تولیدکننده و استانداردهای ملی یا بینالمللی برق توجه شود، زیرا رعایت این موارد تضمینکننده عملکرد ایمن و پایدار کلید محافظ جان خواهد بود.

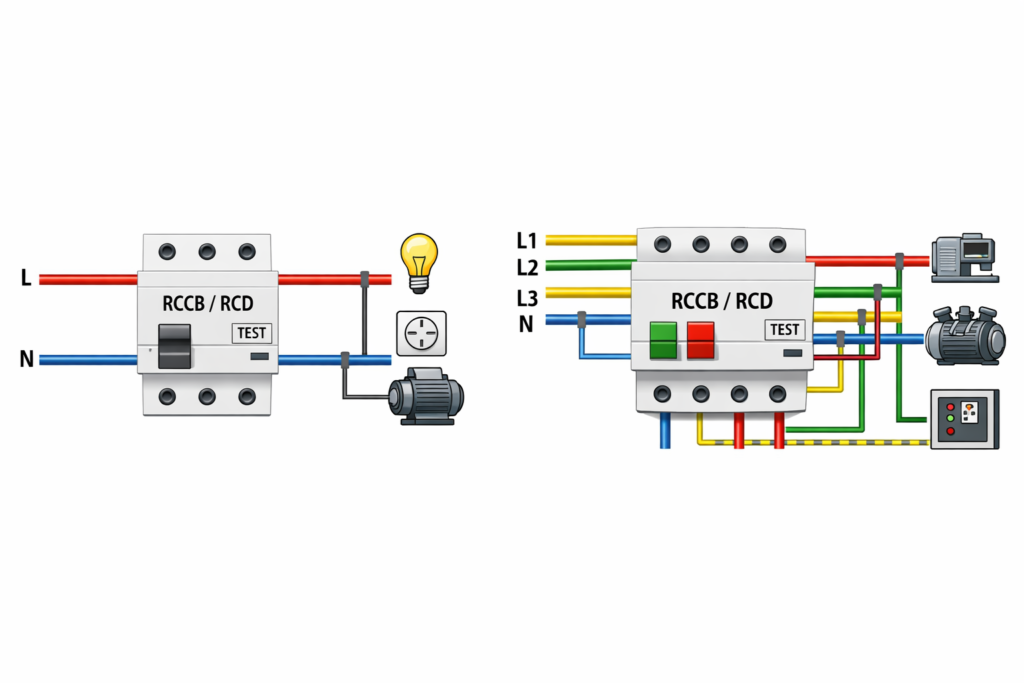

نقشه نصب کلید محافظ جان تکفاز
نصب کلید محافظ جان تکفاز معمولاً در ساختمانهای مسکونی و مدارهای تکفاز انجام میشود. در این نقشه، سیم فاز و نول ورودی از تابلو اصلی به ترمینالهای ورودی کلید محافظ جان متصل میشوند. سپس خروجی فاز و نول از ترمینالهای خروجی به فیوزهای مینیاتوری و در نهایت به مصرفکنندهها هدایت میشود. کلید محافظ جان با مقایسه جریان ورودی و خروجی، کوچکترین اختلاف جریان را تشخیص داده و در صورت نشتی جریان، مدار را قطع میکند. این ساختار ساده، امکان حفاظت سریع و مؤثر از جان انسان و تجهیزات را فراهم میکند.
پس از اتصال سیمها، مرحله تست کلید انجام میشود تا از عملکرد صحیح آن اطمینان حاصل شود. برای این کار از دکمه TEST روی بدنه کلید استفاده میشود؛ فشار دادن این دکمه باید باعث قطع فوری مدار شود. رعایت نکات ایمنی مانند عدم عبور سیم ارت از کلید، بستن محکم ترمینالها و رعایت فواصل استاندارد بین تجهیزات تابلو، تضمینکننده عملکرد پایدار و مطمئن کلید محافظ جان تکفاز است و از بروز خطاهای رایج در نصب جلوگیری میکند.
مشاهده محصولات مرتبط : کلید محافظ جان تک فاز ال اس

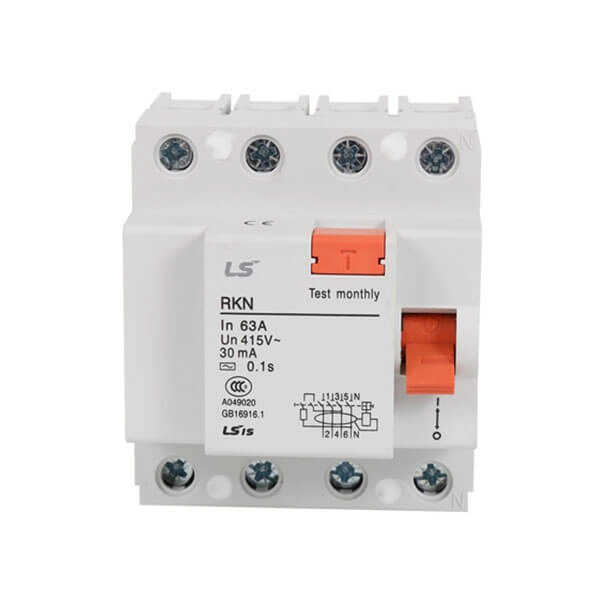

نقشه نصب کلید محافظ جان سهفاز
کلید محافظ جان سهفاز معمولاً در تابلوهای صنعتی، ساختمانهای بزرگ و مدارهایی با برق سهفاز نصب میشود. در این نقشه، هر سه فاز و سیم نول به ورودی کلید متصل میشوند و خروجی آنها به تجهیزات بعدی یا بارهای سهفاز هدایت میگردد. کلید سهفاز قادر است هرگونه عدم تعادل جریان بین فازها و نول را تشخیص داده و در صورت بروز نشتی، کل مدار را قطع کند. این ویژگی، حفاظت مؤثر از جان افراد و تجهیزات صنعتی را تضمین میکند.
سیم ارت در این مدار بهطور مستقیم به شینه زمین متصل میشود و نباید از داخل کلید محافظ جان عبور کند. تست عملکرد کلید پس از نصب نیز مشابه مدل تکفاز انجام میشود و باید اطمینان حاصل شود که هرگونه نشتی جریان بهسرعت شناسایی و مدار قطع میشود. رعایت نکات کلیدی مانند اتصال صحیح فاز و نول، انتخاب نوع کلید متناسب با جریان مصرفی و استفاده از تجهیزات استاندارد، از بروز اختلال در عملکرد کلید محافظ جان سهفاز جلوگیری کرده و ایمنی سیستم برق را تضمین میکند.
مشاهده محصولات مرتبط : کلید محافظ جان سه فاز ال اس
معایب و محدودیتهای کلید محافظ جان
با وجود نقش بسیار مهم کلید محافظ جان در افزایش ایمنی سیستمهای برق، این تجهیز نیز مانند هر وسیله حفاظتی دیگری دارای محدودیتها و معایبی است که آگاهی از آنها به انتخاب و استفاده صحیحتر کمک میکند. یکی از رایجترین مشکلات کلید محافظ جان، قطع ناخواسته مدار است. این حالت معمولاً زمانی رخ میدهد که نشتیهای بسیار جزئی یا نویزهای الکتریکی در مدار وجود داشته باشد و کلید به دلیل حساسیت بالا، جریان را قطع کند. هرچند این موضوع از نظر ایمنی مطلوب است، اما میتواند در برخی شرایط باعث اختلال در عملکرد تجهیزات شود.
حساسیت بیش از حد نیز از دیگر محدودیتهای این کلید به شمار میرود. در مدارهایی که تجهیزات الکترونیکی متعددی وجود دارد، مانند رایانهها، درایوها یا دستگاههای دارای منابع تغذیه سوئیچینگ، امکان ایجاد نشتیهای کوچک طبیعی وجود دارد که ممکن است باعث عملکرد مکرر کلید محافظ جان شود. در چنین شرایطی، انتخاب نادرست میزان حساسیت میتواند مشکلات عملیاتی ایجاد کند. از سوی دیگر، هزینه تهیه و نصب کلید محافظ جان نسبت به تجهیزات حفاظتی سادهتر مانند فیوز یا کلید مینیاتوری بالاتر است و نیاز به بررسی دورهای و نگهداری منظم دارد تا از عملکرد صحیح آن اطمینان حاصل شود.
در محیطهای خانگی، مشکلات معمولاً به قطع ناگهانی برق در اثر رطوبت، فرسودگی سیمکشی یا استفاده از تجهیزات غیراستاندارد مربوط میشود. در محیطهای صنعتی نیز شرایط پیچیدهتر است؛ وجود بارهای سنگین، جریانهای هجومی بالا و تجهیزات حساس میتواند باعث عملکرد ناپایدار کلید محافظ جان شود. به همین دلیل، در این فضاها انتخاب نوع مناسب کلید، تنظیم صحیح حساسیت و استفاده از مدلهای صنعتی اهمیت ویژهای دارد. شناخت این محدودیتها و مدیریت صحیح آنها کمک میکند تا ضمن حفظ ایمنی، از بروز اختلالهای غیرضروری در سیستم برق جلوگیری شود.
نحوه حذف کلید محافظ جان به صورت اصولی
حذف کلید محافظ جان موضوعی حساس و تخصصی است و تنها در شرایط خاص و با بررسی دقیق فنی مطرح میشود. در برخی موارد، ممکن است به دلیل تغییر کاربری سیستم برق، ارتقای تجهیزات حفاظتی، جایگزینی با کلید محافظ جان پیشرفتهتر یا بروز اختلالهای مکرر و غیرقابلحل در عملکرد مدار، نیاز به حذف یا تعویض این کلید احساس شود. بهعنوان مثال، در بعضی محیطهای صنعتی که از تجهیزات خاص با جریانهای نشتی ذاتی استفاده میشود، ممکن است کلید محافظ جان معمولی پاسخگوی شرایط نباشد و حذف آن بهمنظور جایگزینی با مدل مناسبتر در دستور کار قرار گیرد.
روش اصولی حذف کلید محافظ جان باید بهگونهای انجام شود که ایمنی سیستم برق به خطر نیفتد. پیش از هر اقدامی، لازم است وضعیت سیمکشی، وجود سیستم ارت استاندارد و سایر تجهیزات حفاظتی مانند کلیدهای مینیاتوری یا فیوزها بهدقت بررسی شود. حذف کلید محافظ جان نباید بهصورت مستقیم و بدون در نظر گرفتن جایگزین ایمن انجام گیرد، زیرا این کار میتواند خطر برقگرفتگی و آتشسوزی را بهطور قابلتوجهی افزایش دهد. در بسیاری از موارد، بهجای حذف کامل، استفاده از کلید محافظ جان با حساسیت یا نوع مناسبتر، راهکار ایمنتری محسوب میشود.
نکته بسیار مهم در این فرآیند، سپردن کار به تکنسین برق متخصص و دارای صلاحیت است. افراد غیرمتخصص ممکن است با یک تصمیم نادرست یا اجرای غیراصولی، جان افراد و تجهیزات را در معرض خطر قرار دهند. یک تکنسین حرفهای با آگاهی از استانداردهای ملی و بینالمللی، میتواند بهترین تصمیم را برای حذف، تعویض یا ارتقای کلید محافظ جان اتخاذ کند و ایمنی سیستم برق را در سطح مطلوب حفظ نماید.
جمعبندی و نکات نهایی
کلید محافظ جان بهعنوان یکی از مهمترین تجهیزات ایمنی در سیستمهای برق خانگی و صنعتی، نقش حیاتی در حفاظت از جان افراد و کاهش خطرات ناشی از نشتی جریان برق ایفا میکند. در این مقاله تلاش شد تا بهصورت جامع و کاربردی، جنبههای مختلف این تجهیز ایمنی بررسی شود؛ از معرفی و نحوه عملکرد کلید محافظ جان گرفته تا انواع آن، روشهای نصب و تنظیم، نقشههای تکفاز و سهفاز، محدودیتها و حتی شرایط خاصی که ممکن است حذف یا جایگزینی آن مطرح شود. آشنایی با این موارد به کاربران کمک میکند تا تصمیمهای آگاهانهتری در زمینه ایمنی سیستم برق اتخاذ کنند.
اهمیت کلید محافظ جان تنها به جلوگیری از برقگرفتگی محدود نمیشود، بلکه این تجهیز با تشخیص سریع نشتی جریان میتواند از بروز آتشسوزی، آسیب به تجهیزات الکتریکی و خسارتهای مالی سنگین نیز جلوگیری کند. به همین دلیل، استفاده از کلید محافظ جان استاندارد و متناسب با نوع کاربری، یکی از الزامات اساسی در ساختمانهای مسکونی، اداری و صنعتی محسوب میشود. انتخاب صحیح نوع کلید، تنظیم مناسب حساسیت و نصب اصولی آن تأثیر مستقیمی بر عملکرد ایمن سیستم برق دارد.
در نهایت، توصیه میشود کلید محافظ جان بهصورت دورهای مورد بررسی و تست قرار گیرد تا از سلامت عملکرد آن اطمینان حاصل شود. انجام تست منظم با استفاده از دکمه مخصوص، بررسی اتصالات و توجه به علائم خرابی، میتواند از بروز حوادث ناگهانی جلوگیری کند. اقدام آگاهانه در نصب، تست و نگهداری صحیح کلید محافظ جان، گامی مؤثر در جهت افزایش ایمنی ساختمانها و حفاظت از جان و سرمایه افراد خواهد بود.
