کلید های محافظ جان یا Residual Current Device ، به منظور حفاظت از اشخاص و تجهیزات برقی به کار گرفته می شود. این تجهیز مهم، برای حفاظت در برابر نشتی جریان برق و همچنین جلوگیری از شوک ناشی از تماس غیر مستقیم با برق ، بکار می رود.
نحوه عملکرد یک کلید محافظ جان از قانون ساده کیرشهف روسی تبعیت می کند. این کلید از مقایسه جریان رفت و برگشت و اختلاف بین این دو استفاده می کند. این کلید جریان ورودی به تجهیز و جریان خروجی از تجهیز را اندازه گیری کرده و در صورتی که اختلافی وجود داشته باشد؛ در این صورت سیستم نشتی جریان داشته و کلید عمل قطع را انجام می دهد. این اختلاف می تواند از طریق اتصال بین فاز ها یا اتصال فاز مدار با بدنه و یا اتصال قسمت های الکتریکی یک قطعه با بدنه آن باشد. در این صورت جریان نشتی داریم. باید دقت داشت که کلید های محافظ جان در کسری از ثانیه جریان نشتی را کشف می کنند. اما کلید های مینیاتوری فاقد توانایی لازم، برای شناسایی جریان های نشتی کوچک می باشند.
کلید های محافظ جان به دو دسته تقسیم می شوند
کلید های محافظ جان RCCB یا Residual Current Circuit Breaker
این کلید ها فقط حفاظت اضافه بار نداشته و فقط حفاظت در برابر جریان نشتی دارند.
کلید های محافظ جان RCBO یا Residual Current Circuit Breaker With Over
این کلید علاوه بر حفاظت در برابر جریان نشتی، حفاظت اضافه بار و اتصال کوتاه را نیز پوشش می دهد. نام دیگر آن کلید محافظ جان ترکیبی است. زیرا این دسته از کلید ها در ساختار شامل یک کلید مینیاتوری و یک کلید محافظ جان هستند.
طبق استاندارد و مقررات ایمنی ساختمان ، استفاده از کلید محافظ جان در سه بخش لازم است : ابتدای برق ورودی، در کنار پریز ها و در مناطق مرطوب مانند سرویس بهداشتی و حمام.
نحوه تست کلید محافظ جان
برای اطمینان از سالم بودن کلید محافظ جان خود، کافیست پس از اتصال ورودی و خروجی ها به کلید، کلید را در وضعیت ON قرار داده و سپس کلید Test را فشار دهید. چنانچه کلید محافظ جان شما بلافاصله به وضعیت OFF بازگشت؛ کلید سالم است. در هنگام نصب دقت شود که حتما فاز ورودی به پایه P و نول ورودی به پایه N بسته شود. در غیر اینصورت، کلید شما بلافاصله خواهد سوخت.
شرایط استفاده از کلید محافظ جان
- کلید های محافظ جان در قدرت قطع های 6 و 10 کیلو آمپر تولید می شوند.
- دمای کاری آنها از 35- تا 70+ درجه سانتی گراد است.
- جریان نامی آنها در ایران عموماً از 10 الی 63 آمپر است.
- میزان حساسیت یا جریان قطع خودکار کلید محافظ جان از 10 تا 500 میلی آمپر در مدت زمان حداکثر 150 ثانیه است.

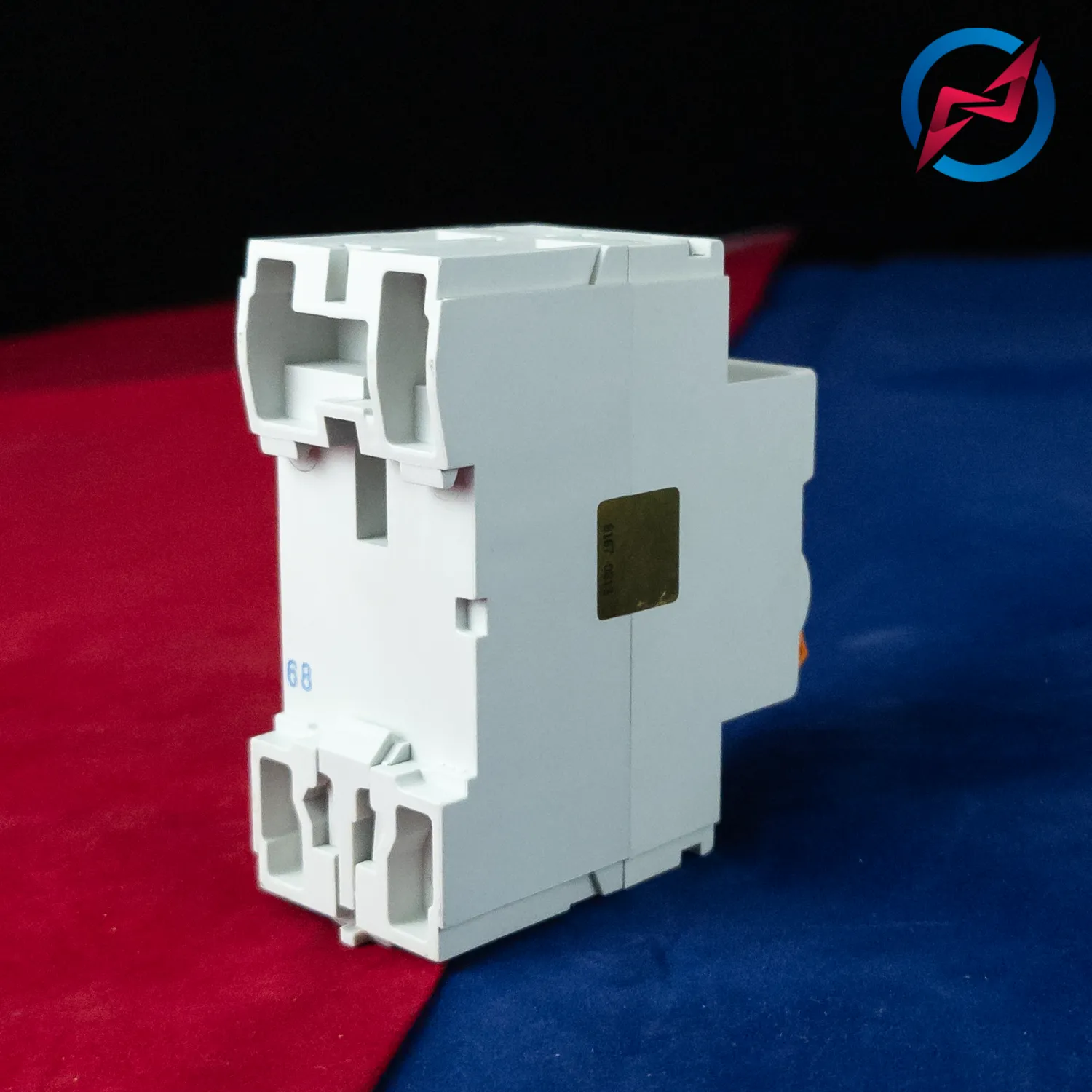

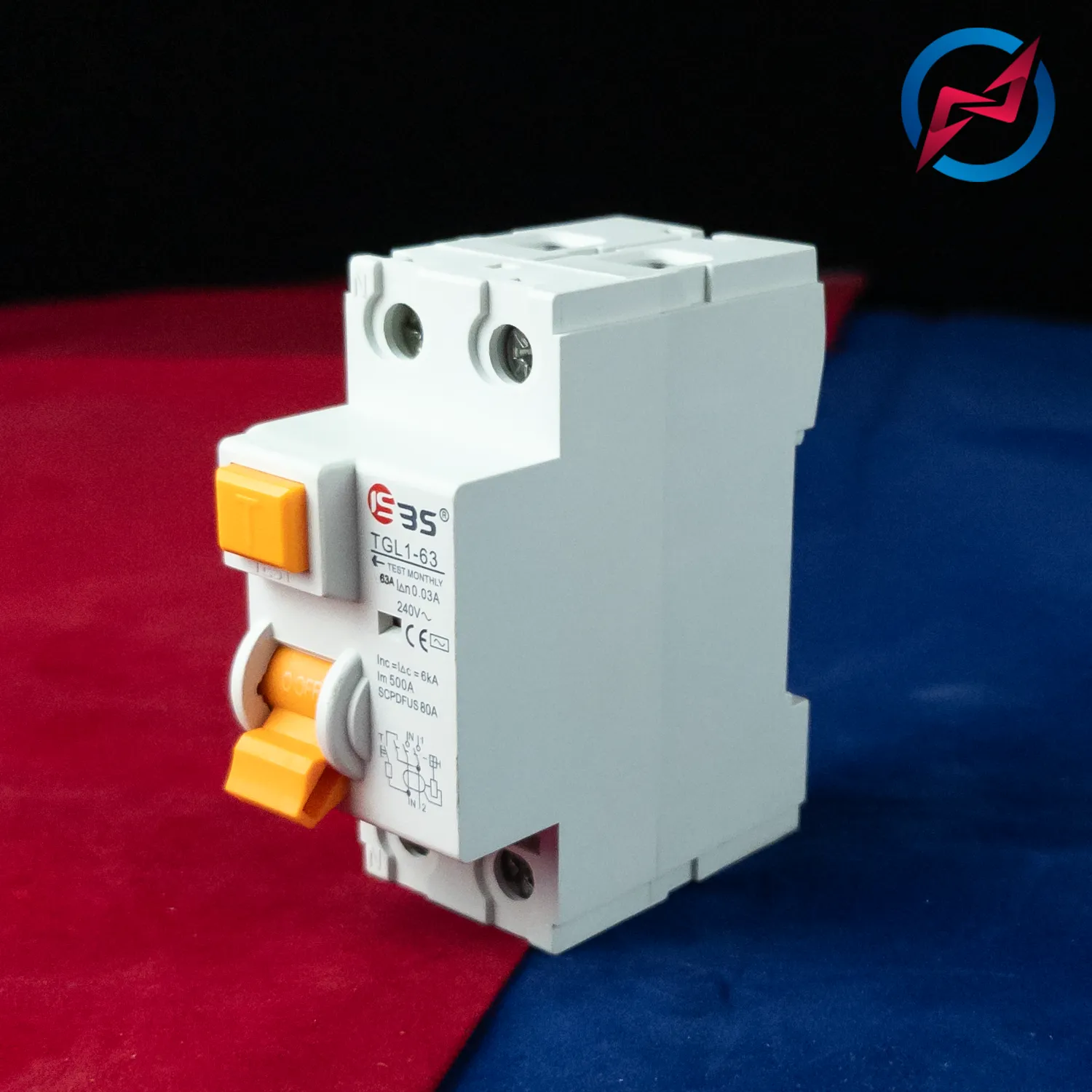

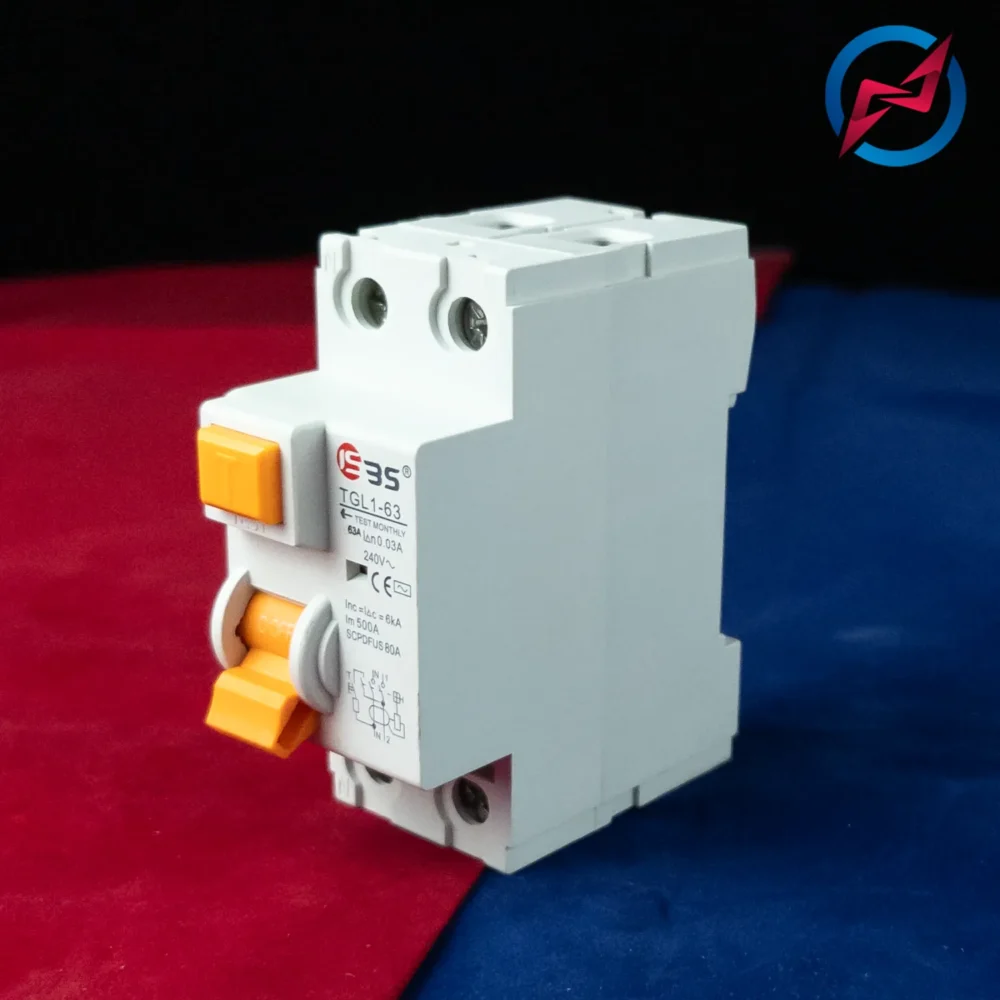

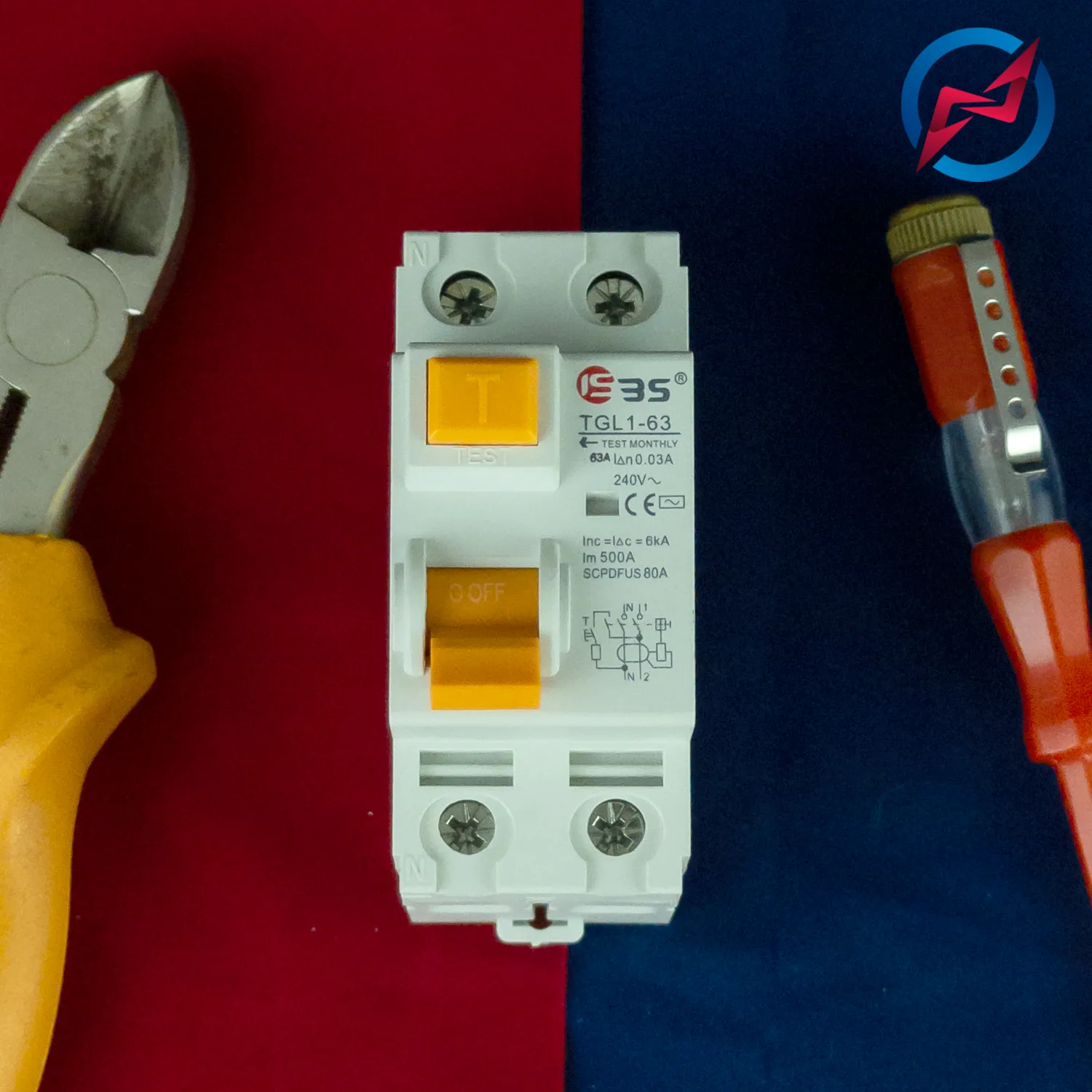

معرفی کلید های محافظ جان ISBS
برند ایرانی ISBS تولید تجهیزات برق صنعتی و اتوماسیون را به صورت مشترک با کشور چین انجام می دهد. این شرکت طیف وسیعی از انواع کلید های محافظ جان را تولید می نماید. محصولات این شرکت دارای دو سال گارانتی تعویض بوده و ویژگی های آنها به طور خلاصه عبارت اند از :
تک پل بعلاوه نول / سه پل بعلاوه نول
RCCB
16 الی 63 آمپر / جریان متناوب (AC)
220 الی 400 ولت
6 کیلو آمپر
30 میلی آمپر
دانلود کتابچه راهنما
