کلید اتوماتیک کامپکت ( Molded Case Circuit Breaker ) ، یکی دیگر از انواع کلید های قطع کننده در زیر بار، برای مدارات قدرت می باشد. این کلید برای حفاظت اتصال کوتاه و اضافه بار در اکثر سیستم های صنعتی اعم از موتوری، روشنایی و… کاربرد دارد. به آنها کامپکت گفته می شود؛ زیرا نمونه اولیه این کلید ها دارای ابعاد بزرگتر بود. قطع مدار در برابر افت ولتاژ بیش از اندازه مجاز، جریان کشی خارج از اندازه توسط تجهیز مصرف کننده و برگشت جریان، از جمله وظایف این کلید می باشد. محل استفاده از این کلید در ورودی تابلو برق می باشد. از جمله مزیت های کلید های اتوماتیک کمپکت قابلیت قطع در زیر بار است. زیرا بسیاری از کلید های قدرت در مدارات فشار متوسط و فشار قوی این خصوصیت را ندارند. این کلید ها به محض قطع شدن در اثر اضافه بار یا اتصال کوتاه در رنج مجاز، می توانند بلافاصله بعد از رفع خطا، جهت استفاده مجدد راه اندازی شوند. به طور کلی کلید های اتوماتیک کامپکت به دو دسته تقسیم می شوند : قابل تنظیم و غیر قابل تنظیم.

کلید های اتوماتیک کامپکت غیر قابل تنظیم ( فیکس) :

این کلید ها از نظر رنج جریان قابل تنظیم نبوده و از نظر حرارتی و مغناطیسی غیر قابل تنظیم هستند.

کلید های اتوماتیک کامپکت قابل تنظیم:

این کلید ها از نظر رنج جریان قابل تنظیم بوده و معمولا بین 0.6 تا یک برابر جریان نامی قابلیت تنظیم دارند. این کلید ها به دو زیر مجموعه ی قابل تنظیم حرارتی-مغناطیسی و قابل تنظیم الکترونیکی تقسیم می شوند.   رنج جریانی کلید های اتوماتیک کمپکت بسیار وسیع بوده و محدوده 16 تا 1600 آمپر را پوشش می دهند. همچنین قدرت قطع آنها به نسبت کلید های مینیاتوری وسیع تر بوده و بازه 16 تا 150 کیلو آمپر را به راحتی پوشش می دهند. از دیگر مزایای این کلید ها در مقابل کلید های مینیاتوری می توان به طول عمر بسیار بالاتر اشاره کرد. از جمله موارد مشابه این کلید ها با کلید مینیاتوری در تعداد پل ها می باشد. کلید های اتوماتیک کامپکت در انواع تک پل، دو پل، سه پل و چهار پل ساخته می شود.

اجزای کلید اتوماتیک کامپکت:

• فریم یا قاب کلید
• کنتاکت های کلید
• کلید قطع و وصل
• جرقه گیر ها
• کلید تریپ ( واحد تریپ)

تجهیزات جانبی کلید اتوماتیک کامپکت:

1- کنتاکت های کمکی ( مشابه کنتاکت های کنتاکتور) 2- کنتاکت خطا (برای استفاده در زمان وقوع خطای اضافه بار که کلید به حالت تریپ می رود) 3- رله شنت 4- رله آندر ولتاژ 5- موتور ( جهت راه اندازی اتوماتیک و از راه دور) 6- شمش باس 7- دسته گردان ( برای کنترل کلید از روی درب تابلو) 8- پایه پلاگین ( برای کشویی کردن کلید) 9- دیوایدر( جداسازی و عایق بندی بین فاز ها) 10- ماژول نشتی جریان ( برای اندازه گیری  و اعلام نشتی جریان زمین) 11- اینترلاک مکانیکی ( جهت تامین ایمنی بیشتر از افراد و تاسیسات در محل های پر حادثه)

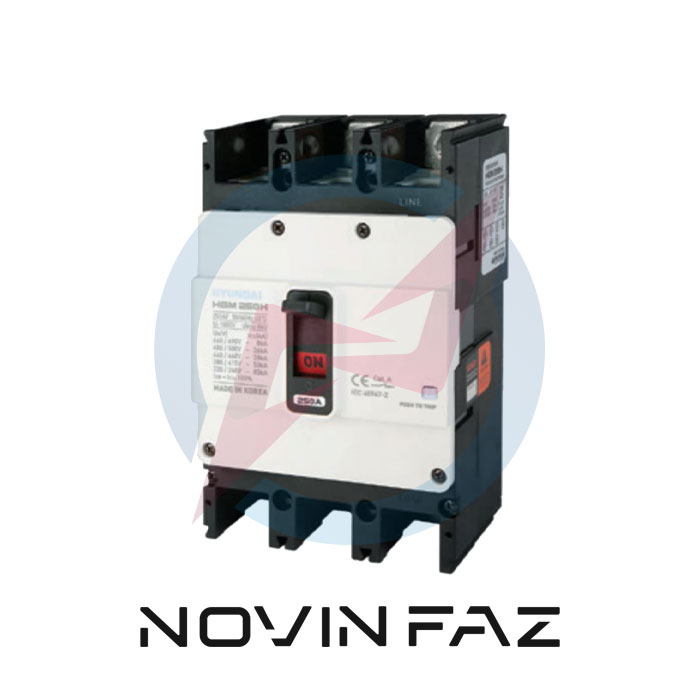

معرفی کلید های اتو ماتیک کامپکت HYUNDAI

شرکت کره ای HYUNDAI با سابقه ای درخشان درتولید تجهیزات برق صنعتی و اتوماسیون، طیف وسیعی از کلید های اتوماتیک کامپکت را در آمپرهای مختلف، برای حفاظت بیشتر و بهتر در سیستم های فشار ضعیف، تولید می نماید. این کلید ها در دو نوع قابل تنظیم و فیکس تولید می شود. در حال حاضر بخشی از این محصولات در داخل کشور قابل ارائه بوده که ویژگی های آنها به طور خلاصه در زیر عنوان می گردد :

• تعداد پل :

سه پل

• رنج و نوع جریان :

16 الی 1600 آمپر / جریان متناوب (AC)

• قدرت قطع:

16 الی 100 کیلو آمپر

• انواع:

غیر قابل تنظیم حرارتی مغناطیسی سری HGM-Hدر دو فریم کوچک و بزرگ قابل تنظیم حرارتی و غیر قابل تنظیم مغناطیسی سری HGM-H F قابل تنظیم حرارتی مغناطیسی سری HGP قابل تنظیم الکترونیکی سری UPB

• تجهیزات جانبی :

رله شنت رله آندر ولتاژ کنتاکت کمکی کنتاکت خطا (آلارم) شمش نرمینال (باس بار) موتور دسته گردان کوتاه و بلند پایه پلاگین پوشش ترمینال ( دیوایدر)
