از جمله تجهیزات مهم برای عملیات قطع و وصل در تابلو های برق، کنتاکتور می باشد. این تجهیز با تحریک بوبین داخلی از طریق ولتاژ های AC یا DC عمل قطع یا وصل را انجام می دهد. این تجهیز توسط این بوبین، مدار تک فاز یا سه فاز را وصل می نماید. کنتاکتور با بهره گیری از عملکردی مشابه رله برای آمپر های بالا و برای عملیات قطع و وصل کمتر مورد استفاده قرار می گیرد.همچنین بر روی هر کنتاکتور یک یا دو کنتاکت باز و بسته فرمان  وجود دارد که می توان از آنها برای بخش فرمان تابلو برق استفاده کرد. کنتاکتور ها در آمپر ها و ولتاژ های  مختلف ساخته می شود. آمپر کنتاکتور ها عموما از 6 آمپر شروع شده و تا 800 آمپر تولید می شوند. ولتاژ کنتاکتور ها نیز از 24 تا 400 ولت متغیر است. بوبین ها قابل تعویض اند. البته ابعاد کنتاکتورهای DC در آمپر های یکسان، بزرگتر از کنتاکتورهای AC می باشد.نحوه عملکرد کنتاکت های کمکی کنتاکتور به شرح زیر است :در حالت بدون برق، کنتاکت های باز به صورت کلید باز و کنتاکت های بسته به صورت کلید بسته عمل می کنند.در حالت برق دار، کنتاکت های باز، بسته می شوند و کنتاکت های بسته، باز می شوند.

نمای ظاهری و عملکرد کنتاکتور

بر روی کنتاکتور سه پیچ بزرگ در قسمت بالا، سه پیچ بزرگ در قسمت پایین، دو پیچ کوچکتر در قسمت بالا یا پایین کنتاکتور و در پشت پیچ های بزرگتر و در نهایت تعدادی پیچ کوچک یا یک قطعه جانبی در طرف راست یا چپ وجود دارد. پیچ های بزرگ بالا با حروف R1,S1,T1 و پیچ های بزرگ پایین با حروف R2,S2,T2 نمایش داده می شود. همچنین پیچ های کوچک عموماً با A1,A2 نمایش داده می شود که برای اتصال برق به بوبین کنتاکتور مطابق با رنج ولتاژی و نوع جریان آن است. پیچ های کناری یا قطعه جانبی برای کنتاکت ها می باشد که در کنار آنها حروف NC (Normally Close) و NO (Normally Open) نوشته شده است. اعداد دو رقمی کنار کنتاکت های کمکی نیز برای مشخص کردن ورودی و خروجی هر کنتاکت به کار می رود. برای مثال 21  و 22 مشخص کننده یک کنتاکت بسته بر روی کنتاکتور هستند. یک زائده نیز در مرکز یا بالای کنتاکتور وجود دارد که با قطع و وصل کنتاکتور جابجا می شود. این قطعه متصل به بوبین است. بوبین یا سیم پیچ که در داخل تجهیز قرار دارد؛ با اتصال برق ایجاد میدان مغناطیسی کرده و همانند یک آهنربا، قسمت متحرک هسته را به خود جذب می کند. در محل جذب کنتاکت هایی وجود دارند که با قطع و وصل شدن هسته، قطع و وصل می شوند و به صورت کلید عمل می نمایند. یک فنر در داخل کنتاکتور وجود دارد که هنگام قطع بوبین کنتاکتور ، قسمت متحرک را به وضعیت اول بر می گرداند.

مزیت های کنتاکتور

• امکان قطع و وصل زیاد
• توانایی اتوماتیک کردن مدار
• حفاظت از دستگاه ها
• بالا بردن سرعت قطع و وصل در مدار های قدرت
• امکان کنترل مصرف کننده از راه دور و در محل های مختلف
• قابلیت اتصال و ارتباط با قطعات اتوماسیون مانند PLC



لوازم های جانبی کنتاکتور

• کنتاکت کمکی
• تایمر پنوماتیک یا الکترونیک
• اینترلاک مکانیکی
• واحد خازنی
• نویز گیر
• قفل الکترومغناطیسی ( لچ)

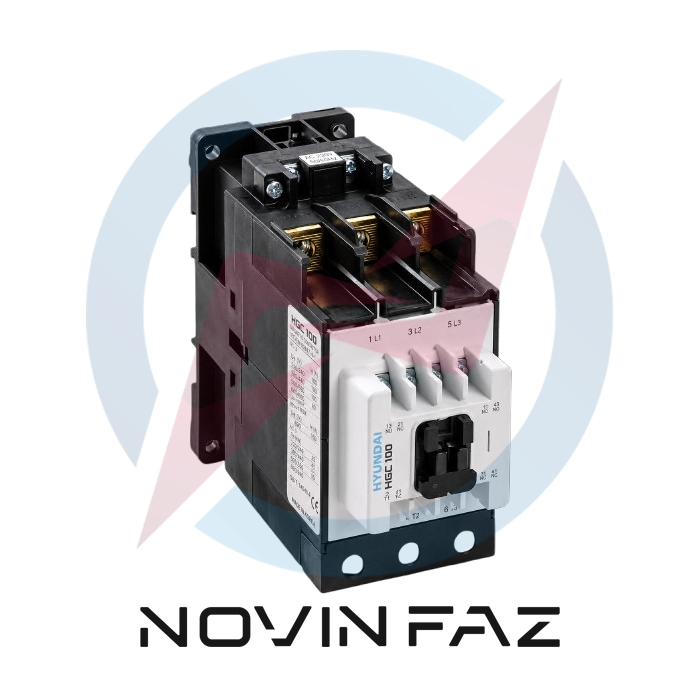

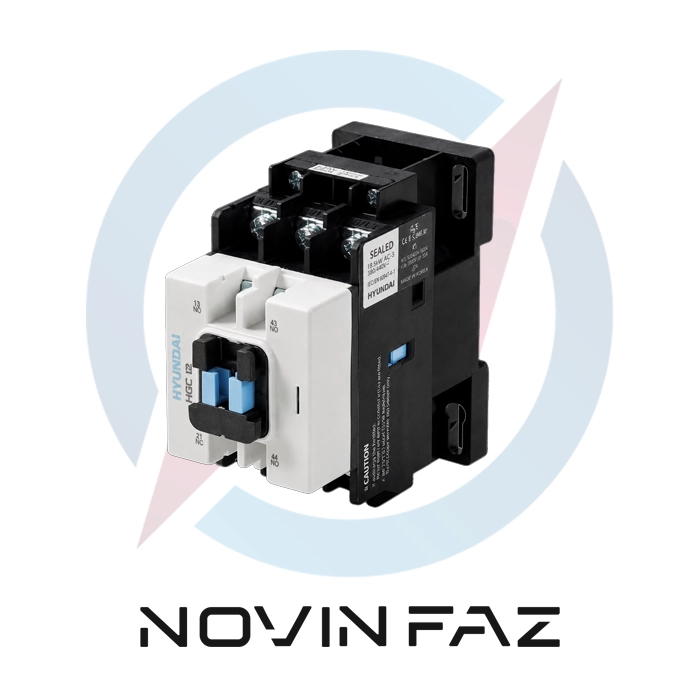

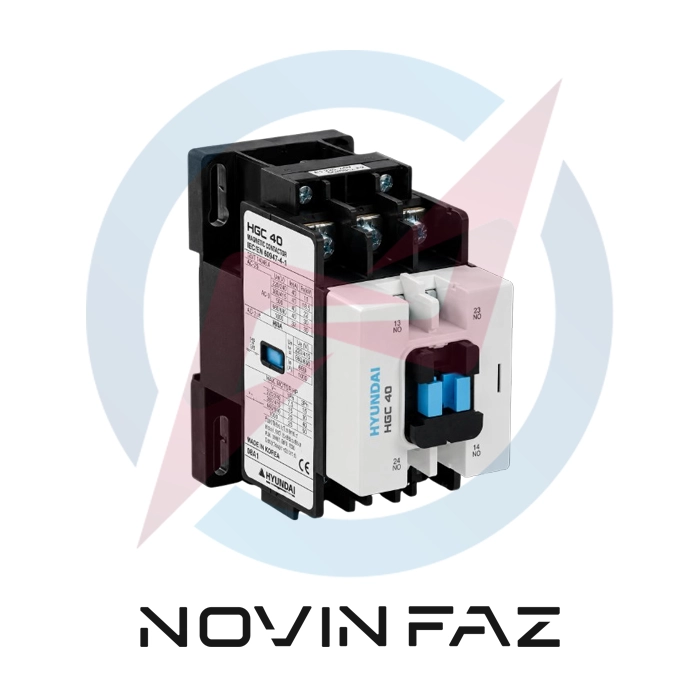

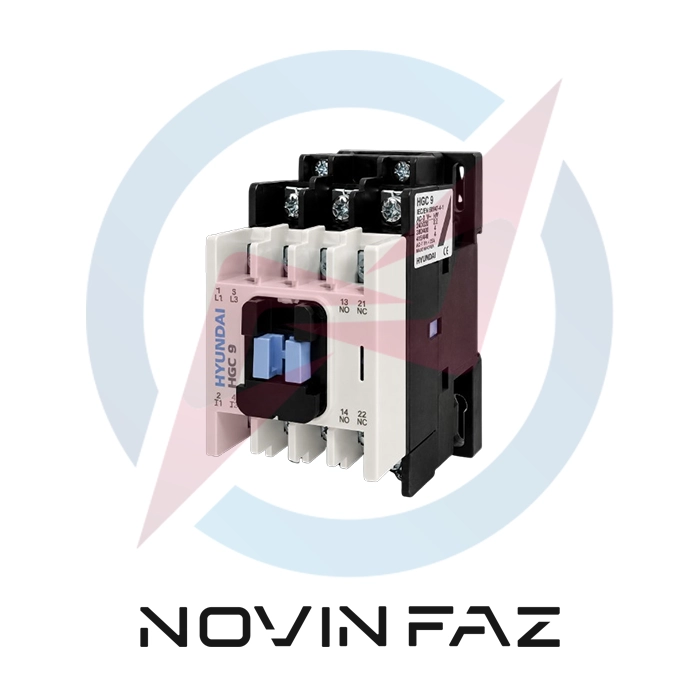

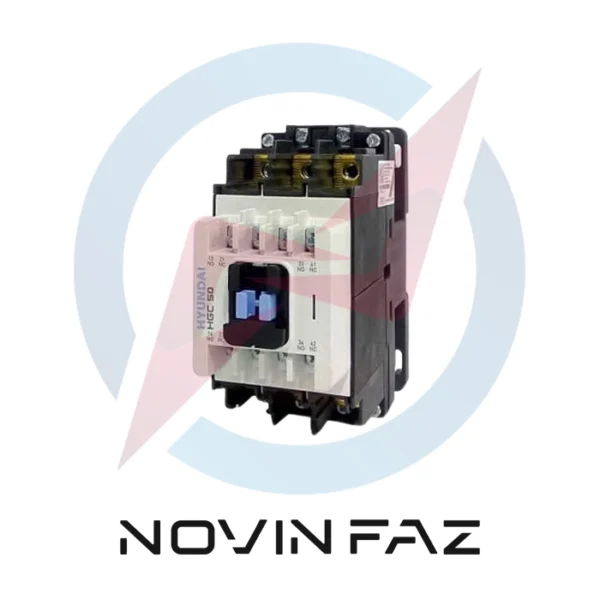

معرفی کنتاکتورهای HYUNDAI

شرکت کره ای HYUNDAI با سابقه ای درخشان درتولید تجهیزات برق صنعتی و اتوماسیون، طیف وسیعی از کنتاکتور ها را در آمپرهای مختلف تولید می نماید. در حال حاضر بخشی از این محصولات در داخل کشور قابل ارائه بوده که ویژگی های آنها به طور خلاصه در زیر عنوان می گردد :

• تعداد پل :

سه پل

• رنج و نوع جریان :

9 الی 800 آمپر / جریان متناوب (AC)9 الی 50 آمپر / جریان مستقیم (DC) در رنج 24 الی 220 ولت185 الی 800 آمپر / چریان مستقیم (DC) در رنج 110 الی 220 ولت

• رنج ولتاژ:

24 / 48 / 110 / 220 / 380 ولت

• لوازم جانبی:

کنتاکت های کمکیبوبین ولتاژ ثابتبوبین ولتاژ متغیرپلاتینواحد خازنیاینترلاکپایه بی متال
