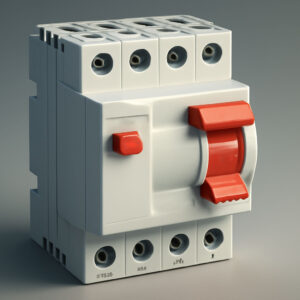

کلید محافظ جان

این کلید در رنج آمپری 10 الی 63 آمپر تولید شده و به دو صورت دو پل ( تک فاز به همراه نول) و چهار پل ( سه فاز به همراه نول) به فروش می رسد. کلید های محافظ جان دارای یک خصوصیت جدید نسبت به کلید های مینیاتوری هستند؛ این خصوصیت، میزان حساسیت کلید است که مقدار آن بر اساس آمپر بوده و هرچه رقم آن کمتر باشد؛ نشان از حساسیت بالاتر کلید نسبت به نشتی جریان است. در حال حاضر کلید های محافظ جان موجود در بازار دارای حساسیت 30 و 300 میلی آمپری می باشند. خوب است بدانید که قدرت قطع کلید های محافظ جان موجود در بازار عموماً 4.5 و 6 کیلو آمپر می باشد.

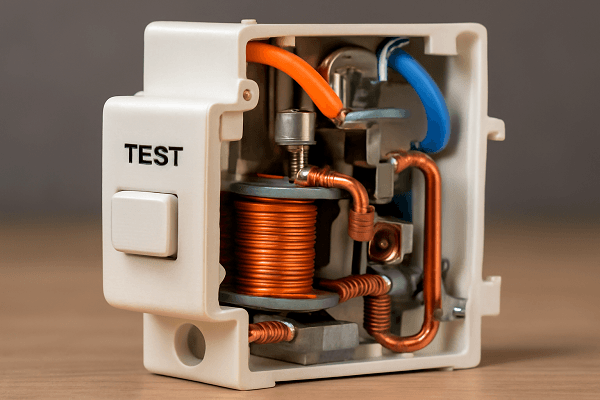

نحوه عملکرد کلید محافظ جان

تفاوت ساختار کلید مینیاتوری و محافظ جان در قرار داشتن یک کیت الکترونیکی در داخل محافظ جان می باشد. کلید محافظ جان با استفاده از قانون معروف کیرشهف ، جریان ورودی به کلید را با جریان خروجی و مصرفی کلید مورد مقایسه قرار می دهد که این مقایسه توسط بخش الکترونیکی انجام می شود. چنانچه در میان این دو جریان اختلافی وجود داشته باشد؛ نشان می دهد که مدار شبکه دارای نشتی است که همین جریان نشتی کم می تواند باعث بروز حادثه ای همچون برق گرفتگی شود بر همین اساس کلید عملیات قطع شبکه را انجام می دهد.

انواع کلید محافظ جان

به طور کلی دو نوع کلید محافظ جان در بازار داریم:

۱- کلید محافظ جان RCCB
این کلید که مخفف Residual Current Circuit Breaker است؛ تنها به تشخیص نشتی جریان می پردازد و مدار را نسبت به نشتی جریان محافظت می کند.

۲- کلید محافظ جان RCBO
این کلید که مخفف Residual Current Circuit Breaker With Over Protection می باشد؛ به نام کلید محافظ جان ترکیبی نیز شناخته می شود. کلید محافظ جان ترکیبی متشکل از یک کلید محافظ جان RCCB به همراه یک کلید مینیاتوری MCB می باشد پس بر همین اساس، علاوه بر نشتی جریان، از مدار در مقابل اضافه بار نیز محافظت می کند.

الزامات استفاده از کلید محافظ جان

بر اساس قوانین استاندارد مهندسی ساختمان، کلید های محافظ جان باید در سه نقطه از ساختمان مورد استفاده قرار بگیرند:
۱- تابلو برق ورودی ساختمان یا ابتدای جعبه فیوز های هر واحد ساختمان
۲- تمامی پریز ها و سوئیچ ها
۳- مناطقی که با رطوبت سر و کار دارند؛ مانند سرویس های بهداشتی و حمام

نحوه نصب کلیدهای محافظ جان

با فرض اینکه ما از یک کلید محافظ جان RCCB استفاده می کنیم؛ باید کلید را در ابتدای فیدر یا ابتدای جعبه فیوز ساختمان نصب نماییم و در ادامه از خروجی کلید محافظ جان به ابتدای دیگر فیوز های مینیاتوری که پس از کلید نصب شده اند؛ انشعاب بدهیم. این نکته را در نظر داشته باشید که حتما پیش از نصب عملیات تست کلید محافظ جان را انجام داده باشد.

بهترین مارک کلید محافظ جان و راهنمای خرید آن

برای خرید کلید محافظ جان موارد زیر را به ترتیب در نظر می گیریم:

۱- تعداد پل ها را مشخص می کنیم (دو پل، چهار پل)
۲- میزان جریان شبکه را مشخص می کنیم ( ۱۰ الی ۶۳ آمپر)
۳- قدرت قطع کلید را مشخص می کنیم ( ۴.۵، ۶ کیلو آمپر)
۴- نوع کلید محافظ جان را مشخص می کنیم (RCCB,RCBO)
۵- با توجه به موارد قبلی، بر اساس آنچه که در قسمت ” راهنمای خرید کلید مینیاتوری و بهترین آن” عنوان شد؛ برند مطلوب را مشخص می کنیم.

نکات مهم در انتخاب و استفاده از کلید محافظ جان

در انتخاب و نصب کلید محافظ جان (RCCB یا RCBO) توجه به جزئیات فنی و اصول ایمنی نقش بسیار مهمی در عملکرد درست سیستم دارد. این تجهیز حیاتی، در واقع خط نجات مدار الکتریکی است؛ چراکه در کسری از ثانیه، می‌تواند جان انسان را از خطر برق‌گرفتگی نجات دهد و از تجهیزات در برابر آسیب ناشی از جریان نشتی محافظت کند. در ادامه، چند نکته کلیدی را برای انتخاب و استفاده صحیح از کلید محافظ جان بررسی می‌کنیم.

تفاوت کلید محافظ جان با کلید مینیاتوری

اگرچه در ظاهر هر دو کلید عملکردی مشابه دارند (قطع مدار در شرایط غیرعادی)، اما هدف و نوع حفاظت آن‌ها کاملاً متفاوت است:

• کلید مینیاتوری (MCB): در برابر اضافه بار و اتصال کوتاه از مدار محافظت می‌کند.

• کلید محافظ جان (RCCB یا RCBO): وظیفه دارد در صورت بروز نشتی جریان یا برق‌گرفتگی، مدار را قطع کند.

در واقع، کلید مینیاتوری از تجهیزات محافظت می‌کند، در حالی که کلید محافظ جان از انسان محافظت می‌کند. ترکیب این دو در سیستم‌های خانگی و صنعتی، کامل‌ترین سطح ایمنی را ایجاد می‌کند.

مزایای استفاده از کلید محافظ جان

استفاده از این کلید مزایای فراوانی دارد که از جمله می‌توان به موارد زیر اشاره کرد:

1. افزایش ایمنی جانی:
   با تشخیص نشتی حتی در حد چند میلی‌آمپر، از برق‌گرفتگی جلوگیری می‌کند.

2. محافظت از تجهیزات برقی:
   در زمان بروز اتصالات جزئی یا نشتی جریان، قبل از آن‌که تجهیزات آسیب ببینند، مدار را قطع می‌کند.

3. کاهش خطر آتش‌سوزی:
   جریان نشتی می‌تواند در مدارهای فرسوده یا سیم‌کشی‌های قدیمی باعث داغ شدن و نهایتاً آتش‌سوزی شود. کلید محافظ جان از این خطر جلوگیری می‌کند.

4. کارکرد ترکیبی در مدل RCBO:
   این مدل ترکیبی، همزمان نقش کلید مینیاتوری و محافظ جان را ایفا کرده و بهینه‌ترین گزینه برای تابلوهای مدرن محسوب می‌شود.

روش تست و نگهداری کلید محافظ جان

یکی از ویژگی‌های مهم این کلیدها وجود دکمه تست (Test Button) است که عملکرد مدار حفاظتی را شبیه‌سازی می‌کند.
برای اطمینان از صحت عملکرد:

• هر ماه یک‌بار دکمه تست را فشار دهید.

• در صورت عملکرد صحیح، کلید باید بلافاصله مدار را قطع کند.

• اگر هیچ واکنشی مشاهده نشد، باید کلید را تعویض یا توسط متخصص بررسی کنید.

همچنین پیشنهاد می‌شود در زمان رطوبت بالا یا محیط‌های صنعتی، بازدیدهای دوره‌ای انجام شود تا اطمینان حاصل گردد که عملکرد کلید دچار اختلال نشده است.

انتخاب حساسیت مناسب کلید محافظ جان

میزان حساسیت (بر حسب میلی‌آمپر) از مهم‌ترین ویژگی‌های فنی در انتخاب کلید است:

• ۳۰ میلی‌آمپر: مناسب برای مصارف خانگی و حفاظت از جان انسان.

• ۱۰۰ تا ۳۰۰ میلی‌آمپر: مخصوص کاربردهای صنعتی و جلوگیری از آتش‌سوزی.

نکته مهم: در ساختمان‌های مسکونی، استفاده از کلیدهای با حساسیت بالا (بیش از ۳۰ میلی‌آمپر) توصیه نمی‌شود، زیرا ممکن است در زمان بروز نشتی خطرناک، عملکرد کافی برای نجات جان انسان نداشته باشند.

توصیه‌های ایمنی هنگام نصب

1. نصب کلید محافظ جان باید توسط برق‌کار مجاز و ماهر انجام شود.

2. قبل از نصب، تمام مدارها و بارهای مصرفی بررسی شوند تا نشتی‌های ناخواسته موجب عملکرد اشتباه کلید نگردند.

3. در تابلو برق، کلید محافظ جان باید قبل از فیوزهای مینیاتوری قرار گیرد تا از کل شبکه حفاظت کند.

4. در مناطق مرطوب مانند حمام و آشپزخانه، استفاده از کلید محافظ جان اجباری است.

برندهای معتبر کلید محافظ جان

در بازار ایران برندهای مختلفی وجود دارد، اما برای اطمینان از کیفیت و ایمنی، پیشنهاد می‌شود از برندهای معتبر استفاده کنید.
برخی از برندهای پیشنهادی شامل موارد زیر هستند:

• اشنایدر (Schneider Electric)

• ABB

• زیمنس (Siemens)

• هاگر (Hager)

• هیوندای (Hyundai)

• الکتروکاوه و پارس‌الکتریک (در بین برندهای ایرانی معتبر)

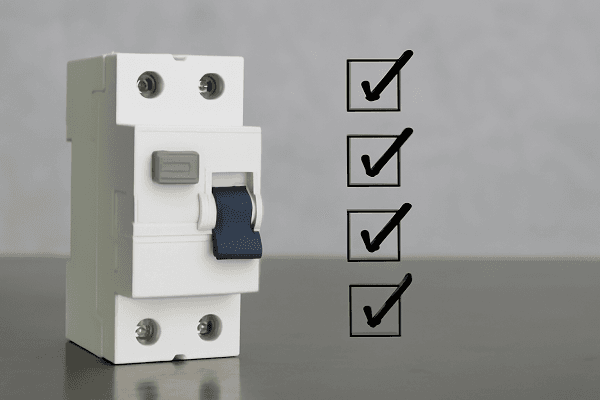

نکات مهم در خرید کلید محافظ جان

در هنگام خرید کلید محافظ جان، علاوه بر مشخصات فنی، به برخی ویژگی‌های دیگر نیز باید توجه کرد تا بهترین انتخاب را داشته باشید. در این بخش، به چند نکته مهم برای خرید کلید محافظ جان اشاره می‌کنیم:

1. توجه به استانداردها:
   اطمینان حاصل کنید که کلید محافظ جان انتخابی شما دارای گواهینامه‌های استاندارد بین‌المللی مانند CE، IEC، UL و استانداردهای ملی ایران باشد. این گواهینامه‌ها تضمین‌کننده کیفیت و ایمنی محصول هستند.

2. ضمانت و خدمات پس از فروش:
   انتخاب برندهایی که خدمات پس از فروش و گارانتی معتبر دارند، بسیار مهم است. اگر مشکلی برای کلید پیش آمد، داشتن یک گارانتی معتبر می‌تواند هزینه‌های تعمیر یا تعویض را کاهش دهد.

3. نوع نصب و سازگاری با سیستم:
   برخی کلیدهای محافظ جان نیاز به نصب در سیستم‌های سه فاز یا تک فاز دارند. قبل از خرید، مشخص کنید که به چه نوع سیستم برقی نیاز دارید و از سازگاری کلید با سیستم خود مطمئن شوید.

4. راهنمایی از برق‌کار متخصص:
   اگر به جزئیات فنی و انتخاب درست کلید آشنایی ندارید، مشورت با یک برق‌کار متخصص می‌تواند به شما کمک کند تا بهترین انتخاب را داشته باشید.

کاربرد کلید محافظ جان در صنایع مختلف

کلیدهای محافظ جان نه تنها در خانه‌ها و ساختمان‌ها، بلکه در بسیاری از صنایع و کارگاه‌ها نیز کاربرد دارند. این کلیدها می‌توانند در محافظت از سیستم‌های برقی و جلوگیری از حوادث ناشی از نشتی جریان بسیار موثر باشند. در اینجا به چند مورد از کاربردهای کلید محافظ جان در صنایع مختلف اشاره می‌کنیم:

1. صنعت ساختمان‌سازی:
   در تمامی پروژه‌های ساختمان‌سازی و تأسیسات برق، استفاده از کلید محافظ جان برای محافظت از سیستم‌های الکتریکی ضروری است. نصب این کلیدها در بخش‌های مختلف ساختمان از جمله در ورودی تابلو برق و مناطق مرطوب، ایمنی ساکنان ساختمان را تضمین می‌کند.

2. صنایع غذایی و دارویی:
   در صنایع حساس مانند صنایع غذایی و دارویی که تجهیزات برقی به‌طور مداوم با مواد مرطوب در تماس هستند، استفاده از کلید محافظ جان می‌تواند از بروز برق‌گرفتگی و آتش‌سوزی جلوگیری کند.

3. کارگاه‌های صنعتی و آزمایشگاهی:
   در محیط‌هایی که با تجهیزات حساس و گران‌قیمت کار می‌شود، کلید محافظ جان به عنوان یک محافظت اضافی از جان کارکنان و تجهیزات برقی در برابر مشکلات احتمالی مانند نشتی جریان عمل می‌کند.

4. مناطق رطوبتی مانند استخرها و حمام‌ها:
   استفاده از کلیدهای محافظ جان در مکان‌هایی که احتمال تماس با رطوبت وجود دارد، مانند استخرها، حمام‌ها و سرویس‌های بهداشتی، به ویژه ضروری است. در این مکان‌ها خطر برق‌گرفتگی بسیار بیشتر است و کلید محافظ جان می‌تواند ایمنی افراد را تضمین کند.

بررسی مشکلات متداول در کلیدهای محافظ جان و راه‌حل‌ها

در برخی مواقع، ممکن است با مشکلاتی در عملکرد کلیدهای محافظ جان مواجه شوید. در این بخش، به برخی از مشکلات رایج و راه‌حل‌های آن‌ها اشاره می‌کنیم:

1. عملکرد نامناسب دکمه تست:

   • مشکل: دکمه تست روی کلید محافظ جان کار نمی‌کند یا هیچ واکنشی نشان نمی‌دهد.

   • راه‌حل: بررسی کنید که آیا کلید به درستی نصب شده است و آیا هیچ مشکلی در اتصال آن به مدار وجود ندارد. در صورت عدم پاسخ‌دهی، ممکن است کلید نیاز به تعویض داشته باشد.

2. عملکرد قطع مدار در زمان بروز نشتی:

   • مشکل: کلید محافظ جان در زمان بروز نشتی جریان به‌درستی مدار را قطع نمی‌کند.

   • راه‌حل: ممکن است حساسیت کلید به درستی تنظیم نشده باشد یا کلید خراب شده باشد. در چنین شرایطی، بهتر است از یک برق‌کار مجاز برای بررسی و تعویض آن استفاده کنید.

3. قطع مکرر مدار:

   • مشکل: کلید محافظ جان به طور مداوم و بدون دلیل خاصی مدار را قطع می‌کند.

   • راه‌حل: این مشکل معمولاً ناشی از وجود مشکل در مدار مانند نوسانات برق، خرابی تجهیزات یا استفاده بیش از حد از بار است. باید مدار و تجهیزات متصل به آن بررسی شوند.

کلید محافظ جان در آینده: پیشرفت‌ها و فناوری‌های جدید

با توجه به پیشرفت‌های علمی و فناوری‌های نوین، انتظار می‌رود که کلیدهای محافظ جان در آینده به مراتب هوشمندتر و کارآمدتر شوند. به عنوان مثال، برخی از ویژگی‌هایی که ممکن است در آینده به این دستگاه‌ها اضافه شوند، عبارتند از:

1. کلیدهای محافظ جان هوشمند:
   این کلیدها قادر خواهند بود اطلاعات مربوط به مصرف برق و وضعیت شبکه را به صورت بلادرنگ به سیستم‌های مدیریت انرژی ارسال کنند.

2. حفاظت از جان در برابر جرقه‌های الکتریکی:
   سیستم‌های جدید قادر خواهند بود علاوه بر جریان نشتی، جرقه‌های الکتریکی را نیز شناسایی و مدار را قطع کنند.

3. کاهش اندازه و مصرف انرژی:
   با استفاده از فناوری‌های جدید، انتظار می‌رود که اندازه کلیدهای محافظ جان کوچک‌تر و مصرف انرژی آن‌ها بهینه‌تر شود.

قیمت کلید محافظ جان

قیمت کلید محافظ جان بسته به نوع، برند، جریان نامی، قدرت قطع و حساسیت آن متغیر است. در بازار ایران، محدوده قیمتی این محصول از گزینه‌های اقتصادی تا مدل‌های حرفه‌ای و صنعتی گسترده است. در ادامه، عوامل مؤثر بر قیمت و محدوده تقریبی آن را بررسی می‌کنیم:

 عوامل مؤثر بر قیمت کلید محافظ جان

1. نوع کلید (RCCB یا RCBO):
   کلیدهای RCBO به دلیل دارا بودن هر دو عملکرد محافظت در برابر نشتی جریان و اضافه بار، قیمت بالاتری نسبت به RCCB دارند.

2. تعداد پل‌ها:
   کلیدهای دو پل (تک‌فاز) معمولاً ارزان‌تر از مدل‌های چهار پل (سه‌فاز) هستند، زیرا در طراحی و ظرفیت جریان تفاوت دارند.

3. محدوده جریان نامی:
   هرچه جریان نامی کلید بیشتر باشد (مثلاً ۶۳ آمپر در مقابل ۱۰ آمپر)، قیمت آن نیز افزایش می‌یابد.

4. قدرت قطع:
   کلیدهایی با قدرت قطع بالاتر (۶ کیلوآمپر یا بیشتر) نسبت به مدل‌های با قدرت قطع پایین‌تر (۴.۵ کیلوآمپر) قیمت بالاتری دارند.

5. حساسیت (بر حسب میلی‌آمپر):
   کلیدهای محافظ جان با حساسیت پایین‌تر (۳۰ میلی‌آمپر) که برای حفاظت جانی استفاده می‌شوند، معمولاً از مدل‌های صنعتی (۳۰۰ میلی‌آمپر) گران‌تر هستند، زیرا دقت بالاتری در عملکرد دارند.

6. برند و کشور سازنده:
   برندهای معتبر بین‌المللی مانند اشنایدر، ABB، زیمنس و هیوندای معمولاً قیمت بیشتری دارند، در حالی‌که برندهای داخلی مانند الکتروکاوه، پارس‌الکتریک و لگراند ایران قیمت مناسب‌تری ارائه می‌دهند.

 محدوده تقریبی قیمت در بازار (پاییز ۱۴۰۴)

نکته: قیمت‌ها تقریبی هستند و با توجه به نوسانات بازار ارز و موجودی برندها ممکن است تغییر کنند. برای اطلاع از قیمت دقیق‌تر، مراجعه به فروشگاه‌های معتبر تجهیزات برق صنعتی یا نمایندگی‌های رسمی برندها توصیه می‌شود.

نتیجه‌گیری

کلیدهای محافظ جان، ابزاری ضروری برای حفظ ایمنی در سیستم‌های برقی هستند. این کلیدها با تشخیص نشتی جریان، از وقوع حوادثی مانند برق‌گرفتگی، آتش‌سوزی، و آسیب به تجهیزات جلوگیری می‌کنند. انتخاب درست کلید محافظ جان بستگی به چندین عامل دارد، از جمله نوع کلید (RCCB یا RCBO)، جریان نامی، قدرت قطع، حساسیت و نوع کاربرد. همچنین، توجه به استانداردها و گارانتی‌های معتبر در انتخاب محصول مناسب برای محافظت از جان و مال اهمیت دارد.

برای خرید، می‌بایست مواردی مانند تعداد پل‌ها (دو پل یا چهار پل)، جریان نامی (۱۰ الی ۶۳ آمپر)، حساسیت (۳۰ یا ۳۰۰ میلی‌آمپر) و برند معتبر را مد نظر قرار دهید. در نهایت، کلید محافظ جان می‌تواند به عنوان یک سیستم حفاظتی مؤثر در برابر خطرات احتمالی عمل کند و از جان انسان‌ها و تجهیزات الکتریکی محافظت نماید.

سوالات متداول (FAQ)

1. کلید محافظ جان چیست و چگونه کار می‌کند؟

   • کلید محافظ جان یک دستگاه حفاظتی است که برای تشخیص نشتی جریان طراحی شده است. در صورت تشخیص هر نوع نشتی، این کلید به سرعت مدار را قطع کرده و از خطرات ناشی از برق‌گرفتگی و آسیب به تجهیزات جلوگیری می‌کند.

2. چه تفاوتی بین RCCB و RCBO وجود دارد؟

   • RCCB فقط به تشخیص نشتی جریان پرداخته و از مدار محافظت می‌کند. اما RCBO ترکیبی از RCCB و کلید مینیاتوری است که علاوه بر نشتی جریان، از مدار در برابر اضافه بار نیز محافظت می‌کند.

3. چرا باید از کلید محافظ جان در سیستم‌های برقی استفاده کنیم؟

   • کلید محافظ جان برای محافظت از جان انسان‌ها و جلوگیری از حوادثی مانند برق‌گرفتگی و آتش‌سوزی طراحی شده است. این کلیدها با شناسایی نشتی جریان، سریعاً مدار را قطع کرده و ایمنی افراد را تأمین می‌کنند.

4. چگونه باید کلید محافظ جان را نصب کرد؟

   • کلید محافظ جان باید در ابتدای فیدر یا جعبه فیوز ساختمان نصب شود و از آن به دیگر فیوزها و تجهیزات برق کشی متصل گردد. همچنین، قبل از نصب، باید عملیات تست کلید محافظ جان انجام شود.

5. چگونه می‌توان از عملکرد صحیح کلید محافظ جان مطمئن شد؟

   • برای اطمینان از عملکرد صحیح کلید محافظ جان، باید دکمه تست آن را به طور منظم فشار دهید. اگر کلید به درستی کار کند، بلافاصله مدار را قطع خواهد کرد.

6. چه برندی را برای خرید کلید محافظ جان توصیه می‌کنید؟

   • برندهای معتبر مانند اشنایدر، ABB، زیمنس و هیوندای از بهترین گزینه‌ها برای خرید کلید محافظ جان هستند. همچنین، برندهای ایرانی معتبر مانند الکتروکاوه و پارس‌الکتریک نیز گزینه‌های قابل اعتمادی هستند.

7. چه میزان حساسیت برای کلید محافظ جان مناسب است؟

   • برای مصارف خانگی، کلیدهایی با حساسیت ۳۰ میلی‌آمپر مناسب‌تر هستند، زیرا در این صورت از برق‌گرفتگی جلوگیری می‌کنند. برای صنایع و مناطق مرطوب، کلیدهایی با حساسیت ۳۰۰ میلی‌آمپر مناسب‌تر خواهند بود.

8. چه زمانی باید کلید محافظ جان را تعویض کرد؟

   • در صورتی که کلید محافظ جان به‌طور مکرر عملکرد قطع داشته باشد یا دکمه تست آن کار نکند، باید کلید را تعویض کرد. همچنین، در صورت آسیب دیدن یا خراب شدن قطعات داخلی، تعویض کلید ضروری است.

9. آیا نصب کلید محافظ جان الزامی است؟

   • بله، طبق قوانین استاندارد مهندسی ساختمان، نصب کلید محافظ جان در ورودی تابلو برق ساختمان، پریزها و مناطقی با رطوبت (مانند حمام و سرویس بهداشتی) الزامی است.

10. چگونه از خرابی کلید محافظ جان جلوگیری کنیم؟

    • برای جلوگیری از خرابی کلید محافظ جان، باید آن را در برابر نوسانات برق و شرایط رطوبتی محافظت کرد و از نصب درست و صحیح آن اطمینان حاصل کرد.
