کلید حرارتی LS – خرید با بهترین قیمت

در دنیای برق صنعتی، استفاده از کلید حرارتی LS یکی از بهترین روش‌ها برای محافظت از موتورهای الکتریکی و تجهیزات در برابر اضافه‌بار و اتصال کوتاه است. این نوع کلیدها با عملکرد دقیق، طول عمر بالا و قیمت مناسب، به یکی از محبوب‌ترین محصولات حفاظتی در بازار ایران و جهان تبدیل شده‌اند.
اگر قصد خرید کلید حرارتی LS را دارید، در این مقاله با بررسی کامل انواع، ویژگی‌ها، مزایا، کاربردها و نکات مهم انتخاب و خرید با بهترین قیمت، به شما کمک می‌کنیم تصمیمی آگاهانه و اقتصادی بگیرید.

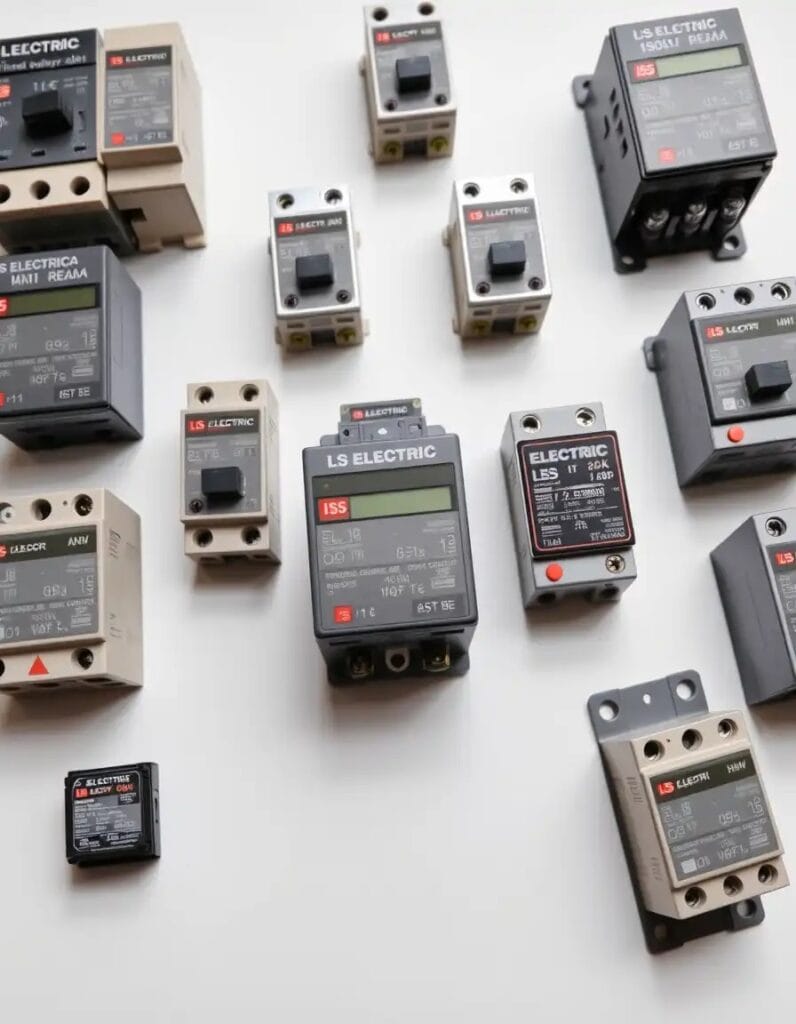

آشنایی با کلید حرارتی LS و کاربرد آن در صنعت

کلید حرارتی (Motor Protection Circuit Breaker – MPCB) یک تجهیز حفاظتی است که برای محافظت از موتورهای الکتریکی در برابر جریان بیش‌ازحد (Overload) و اتصال کوتاه (Short Circuit) استفاده می‌شود.

برند LS Electric (که پیش‌تر با نام LG Industrial Systems شناخته می‌شد) یکی از معتبرترین تولیدکنندگان تجهیزات برق صنعتی در جهان است. کلیدهای حرارتی LS با فناوری کره‌ای، دقت بالا و دوام زیاد، در پروژه‌های صنعتی، تابلوهای برق و سیستم‌های اتوماسیون مورد استفاده قرار می‌گیرند.

کاربرد اصلی کلید حرارتی LS:

• حفاظت از موتورهای سه‌فاز در برابر اضافه‌بار

• جلوگیری از سوختن سیم‌پیچ موتور

• قطع سریع مدار در زمان اتصال کوتاه

• کنترل روشن و خاموش موتور

ساختار و نحوه عملکرد کلید حرارتی LS

کلید حرارتی LS از دو بخش اصلی تشکیل شده است:

1. بخش حرارتی (بی‌متال) برای تشخیص اضافه‌بار

2. بخش مغناطیسی برای تشخیص اتصال کوتاه

عملکرد حرارتی

زمانی که جریان عبوری از حد مجاز بالاتر رود، المنت بی‌متال گرم شده و باعث خم شدن تیغه داخلی می‌شود. در نتیجه مدار به‌صورت خودکار قطع می‌گردد.

عملکرد مغناطیسی

در زمان اتصال کوتاه، نیروی مغناطیسی بالا باعث عملکرد سریع کلید و قطع مدار می‌شود.

این ترکیب باعث می‌شود کلید حرارتی LS هم از عملکرد سریع در زمان خطا و هم از پایداری بالا در بارهای لحظه‌ای برخوردار باشد.

ویژگی‌ها و مزایای کلید حرارتی LS

کلیدهای حرارتی LS نسبت به برندهای دیگر مانند زیمنس یا اشنایدر، چند ویژگی متمایز دارند که آن‌ها را به گزینه‌ای اقتصادی و قابل اعتماد تبدیل کرده است:

• حفاظت کامل در برابر اضافه‌بار و اتصال کوتاه

• طراحی فشرده و نصب آسان در تابلو برق

• قابلیت تنظیم جریان در محدوده مشخص

• پایداری بالا در برابر نوسانات ولتاژ

• عمر مکانیکی و الکتریکی طولانی

• دارای دکمه‌های تست، ریست و قطع دستی

• سازگار با تجهیزات جانبی (کنتاکت کمکی، رهاساز شنت و…)

انواع کلید حرارتی LS

کلیدهای حرارتی LS در مدل‌ها و ظرفیت‌های مختلف برای مصارف متنوع عرضه می‌شوند. در ادامه، انواع پرکاربرد را بررسی می‌کنیم:

کلید حرارتی قابل تنظیم (Adjustable Thermal Overload)

این مدل دارای پیچ تنظیم است که به کاربر امکان می‌دهد جریان قطع را متناسب با موتور تنظیم کند.

کاربرد: موتورهای سه‌فاز در تابلوهای صنعتی

کلید حرارتی فیکس (Fixed Type)

در این مدل، جریان قطع ثابت است و معمولاً برای موتورهایی با ظرفیت مشخص استفاده می‌شود.

کاربرد: سیستم‌های با بار ثابت مانند پمپ‌ها یا فن‌ها

کلید حرارتی با رهاساز شنت (Shunt Trip)

با دریافت سیگنال الکتریکی از راه دور، مدار را قطع می‌کند. این مدل در سیستم‌های ایمنی و اضطراری کاربرد دارد.

کاربرد: خطوط تولید خودکار، سیستم‌های PLC، تابلوهای کنترلی

کلید حرارتی با رهاساز آندر ولتاژ (Under Voltage)

در زمان افت ناگهانی ولتاژ، مدار را قطع کرده و از آسیب به موتور جلوگیری می‌کند.

کاربرد: مکان‌هایی با نوسان ولتاژ بالا یا شبکه‌های ضعیف برق

تفاوت کلید حرارتی با بی‌متال

گرچه هر دو تجهیز برای حفاظت از موتور طراحی شده‌اند، اما تفاوت‌های مهمی دارند:

نتیجه: کلید حرارتی LS عملکرد کامل‌تر و ایمن‌تری دارد و گزینه‌ای ایده‌آل برای تابلوهای صنعتی است.

مزایا و معایب استفاده از کلید حرارتی LS

مزایا

• حفاظت چندمرحله‌ای در برابر خطاها

• طراحی مطابق با استاندارد IEC

• امکان نصب تجهیزات جانبی

• کیفیت ساخت بالا و دوام طولانی

• سازگاری با سیستم‌های اتوماسیون

معایب

• قیمت بالاتر نسبت به بی‌متال

• نیاز به فضای نصب بیشتر در تابلو

• نیاز به تنظیم دقیق جریان قبل از استفاده

نکات مهم در انتخاب کلید حرارتی LS

برای خرید درست و عملکرد بهینه، حتماً موارد زیر را در نظر بگیرید:

• جریان نامی موتور (In): بر اساس توان موتور انتخاب شود.

• ولتاژ کاری: متناسب با سیستم تک‌فاز یا سه‌فاز باشد.

• نوع راه‌اندازی موتور: مستقیم، ستاره-مثلث یا نرم‌استارت.

• شرایط محیطی: دما، رطوبت و گردوغبار.

• مدل کلید و لوازم جانبی سازگار: از دفترچه فنی LS استفاده کنید.

جدول مشخصات فنی کلیدهای حرارتی LS

مقایسه کلید حرارتی LS با برندهای مشابه

کاربردهای کلید حرارتی LS در صنایع

کلید حرارتی LS در طیف وسیعی از صنایع استفاده می‌شود:

• صنایع نفت و گاز

• خطوط تولید کارخانه‌ها

• سیستم‌های تهویه (HVAC)

• صنایع غذایی و دارویی

• تابلوهای برق قدرت و کنترل

• سیستم‌های کشاورزی و پمپ‌های آب

قیمت کلید حرارتی LS در بازار

قیمت کلید حرارتی LS به عوامل مختلفی بستگی دارد:

عوامل مؤثر بر قیمت:

• مدل و رنج جریان

• نوع حفاظت (با رهاساز یا بدون آن)

• کشور سازنده

• نوسانات بازار ارز

• نوع فروشگاه (حضوری یا اینترنتی)

میانگین قیمت‌ها در سال ۱۴۰۴:

• مدل‌های 0.63 تا 1 آمپر: حدود ۴۰۰ تا ۶۰۰ هزار تومان

• مدل‌های 9 تا 32 آمپر: حدود ۷۰۰ تا ۱.۵ میلیون تومان

• مدل‌های بالای 63 آمپر: تا ۳ میلیون تومان

نحوه نصب و تنظیم کلید حرارتی LS

مراحل نصب

1. اطمینان از قطع کامل برق اصلی

2. نصب کلید روی ریل DIN یا صفحه تابلو

3. اتصال سیم‌های ورودی و خروجی به ترمینال‌ها

4. نصب تجهیزات جانبی در صورت نیاز

5. تست عملکرد کلید

تنظیم جریان

پیچ تنظیم روی بدنه کلید را متناسب با جریان نامی موتور تنظیم کنید. این مقدار معمولاً بین ۱ تا ۱.۲ برابر جریان موتور انتخاب می‌شود.

نکات ایمنی در استفاده از کلید حرارتی LS

• همیشه کلید را در محیط خشک و بدون گردوغبار نصب کنید.

• پس از هر بار عملکرد حرارتی، اجازه دهید بی‌متال خنک شود.

• از نصب کلید در نزدیکی منابع حرارتی خودداری کنید.

• در تابلوهای با چند موتور، از کلیدهای مجزا استفاده کنید.

نگهداری و سرویس دوره‌ای

برای افزایش عمر مفید کلید حرارتی LS، انجام سرویس‌های دوره‌ای ضروری است:

• تمیز کردن گردوغبار از ترمینال‌ها

• بررسی اتصالات مکانیکی

• تست عملکرد بخش حرارتی و مغناطیسی

• اطمینان از سلامت رهاساز شنت و کنتاکت کمکی

خرید اینترنتی کلید حرارتی LS – نکات قبل از سفارش

اگر قصد خرید اینترنتی دارید، حتماً موارد زیر را بررسی کنید:

• داشتن نماد اعتماد الکترونیکی (eNAMAD)

• موجودی به‌روز و قیمت واقعی

• مشخصات فنی دقیق در صفحه محصول

• پشتیبانی و مشاوره فنی پیش از خرید

• امکان بازگشت کالا در صورت مغایرت

دلایل محبوبیت کلید حرارتی LS در ایران

• قیمت مناسب در مقایسه با برندهای اروپایی

• خدمات گسترده در بازار داخلی

• کیفیت ثابت و قابل اعتماد

• طراحی سازگار با استانداردهای صنعتی ایران

• نصب آسان و در دسترس بودن قطعات یدکی

آینده کلیدهای حرارتی LS و تجهیزات حفاظتی هوشمند

با رشد فناوری، LS Electric در حال توسعه نسل جدیدی از کلیدهای حرارتی هوشمند است که قابلیت مانیتورینگ از راه دور، اتصال به PLC و ارسال هشدار خطا را خواهند داشت.
این فناوری‌ها مسیر را برای اتوماسیون هوشمند و کاهش هزینه‌های نگهداری هموار می‌کنند.

بررسی دقیق اجزای داخلی کلید حرارتی LS

برای درک بهتر عملکرد کلید حرارتی LS، باید اجزای داخلی آن را بشناسیم. این قطعه از چند بخش کلیدی تشکیل شده است که هر کدام وظیفه خاصی دارند.

اجزای اصلی کلید حرارتی LS

• تیغه‌های قدرت (Power Contacts):
  وظیفه هدایت جریان برق اصلی را دارند و در هنگام بروز خطا مدار را قطع می‌کنند.

• المنت بی‌متال (Bimetal Element):
  از دو فلز با ضرایب انبساط متفاوت ساخته شده است. در زمان افزایش جریان، گرم شده و با خم شدن باعث قطع مدار می‌شود.

• مغناطیس قطع‌کننده (Magnetic Coil):
  در شرایط اتصال کوتاه فعال می‌شود و قطع فوری مدار را انجام می‌دهد.

• دکمه‌های کنترل (ON, OFF, RESET):
  برای کنترل دستی و بازگرداندن مدار پس از عملکرد حفاظتی استفاده می‌شوند.

• پایانه‌های ورودی و خروجی:
  برای اتصال سیم‌های مدار قدرت و فرمان.

• محفظه عایق:
  از جنس پلاستیک فشرده ضدحرارت برای محافظت از اجزای داخلی در برابر شوک‌های الکتریکی و مکانیکی.

مدل‌های محبوب کلید حرارتی LS در بازار ایران

شرکت LS Electric چندین مدل کلید حرارتی تولید کرده که در بازار ایران پرفروش هستند. در ادامه برخی مدل‌های کاربردی معرفی می‌شوند:

مدل Metasol MS32

پرکاربردترین مدل برای موتورهای تا 15 کیلووات. دارای تنظیم جریان بین 0.1 تا 32 آمپر و قابلیت نصب کنتاکت کمکی.

مدل MMS-100

مناسب برای موتورهای تا 45 کیلووات. دارای سیستم دوگانه حفاظت حرارتی و مغناطیسی با دقت بالا.

مدل MMS-1000

برای پروژه‌های صنعتی سنگین با جریان‌های بالا (تا 1000 آمپر) طراحی شده است. مناسب برای تابلوهای برق فشار ضعیف.

مدل GMC و GMD

این مدل‌ها ترکیب‌شده از کنتاکتور و کلید حرارتی هستند و برای راه‌اندازی موتورهای سه‌فاز کوچک و متوسط کاربرد دارند.

کلید حرارتی LS چگونه از موتور محافظت می‌کند؟

زمانی که موتور در حال کار است، جریان مشخصی از مدار عبور می‌کند. اگر به هر دلیل بار افزایش یابد (مثلاً گیر کردن محور موتور یا افت ولتاژ)، جریان بالا می‌رود.
در این حالت، بخش حرارتی کلید LS فعال می‌شود و جریان را قطع می‌کند تا از سوختن سیم‌پیچ موتور جلوگیری کند.

همچنین اگر اتصال کوتاه رخ دهد، بخش مغناطیسی کلید در چند میلی‌ثانیه مدار را قطع می‌کند.
به همین دلیل، کلید حرارتی LS نسبت به فیوزهای معمولی سرعت عمل بالاتر و دقت حفاظتی بیشتری دارد.

نکات مهم هنگام خرید کلید حرارتی LS

خرید کلید حرارتی نباید صرفاً بر اساس قیمت انجام شود. بلکه باید موارد زیر را در نظر گرفت:

• توان موتور (کیلووات): هر مدل کلید برای محدوده خاصی از توان طراحی شده است.

• جریان نامی: جریان موتور باید با محدوده تنظیمی کلید هماهنگ باشد.

• شرایط محیطی: در محیط‌های گرم یا مرطوب باید از کلیدهای با IP بالا استفاده شود.

• تجهیزات جانبی: در صورت نیاز به کنترل از راه دور، باید مدل‌هایی با امکان نصب رهاساز شنت انتخاب شود.

• برند و گارانتی: خرید از نمایندگی رسمی LS اطمینان از اصالت کالا را تضمین می‌کند.

چرا برند LS Electric انتخاب اول مهندسان است؟

LS Electric به دلیل ترکیب فناوری کره‌ای، قیمت رقابتی و پشتیبانی در ایران، جایگاه ویژه‌ای در بین مهندسان برق دارد.

ویژگی‌های متمایز LS:

• تولید مطابق با استاندارد IEC60947

• دقت بالا در عملکرد حرارتی و مغناطیسی

• سازگاری با کنتاکتورهای LS و سایر برندها

• در دسترس بودن تجهیزات جانبی متنوع

• سهولت نصب روی ریل‌های استاندارد DIN

بررسی فنی عملکرد کلید حرارتی LS در تابلو برق

در تابلو برق صنعتی، کلید حرارتی LS معمولاً در مسیر تغذیه موتور قرار می‌گیرد. زمانی که خطا یا اضافه‌بار رخ می‌دهد، این کلید به‌صورت خودکار مدار را قطع می‌کند.

ویژگی‌های فنی مهم:

• تحمل جریان لحظه‌ای تا 12 برابر جریان نامی

• زمان قطع کمتر از 20 میلی‌ثانیه در اتصال کوتاه

• قابلیت ریست دستی یا خودکار

• هماهنگی کامل با کنتاکتورهای سری Metasol

روش تست و تنظیم کلید حرارتی LS

تست دستی

کلیدهای حرارتی LS دارای دکمه TEST هستند. با فشردن آن، عملکرد بی‌متال شبیه‌سازی شده و مدار قطع می‌شود. این کار برای اطمینان از سلامت سیستم حفاظت ضروری است.

تنظیم جریان

بر روی بدنه کلید پیچ تنظیمی وجود دارد که بر حسب آمپر تنظیم می‌شود. مقدار مناسب باید مطابق با جریان کاری موتور تنظیم گردد.

برای مثال، برای موتوری با جریان 10 آمپر، مقدار تنظیم بین 10 تا 12 آمپر پیشنهاد می‌شود.

راهنمای انتخاب بر اساس توان موتور

تفاوت کلید حرارتی LS با فیوز و MCB

نتیجه: برای موتورهای صنعتی، کلید حرارتی LS گزینه‌ای مطمئن‌تر و مقرون‌به‌صرفه‌تر است.

خطاهای رایج در استفاده از کلید حرارتی LS

• تنظیم اشتباه جریان نامی (خیلی بالا یا پایین)

• نصب در محل‌های بدون تهویه مناسب

• استفاده از سیم‌های غیراستاندارد یا نازک

• بی‌توجهی به تمیزکاری دوره‌ای

• استفاده از قطعات تقلبی یا مشابه چینی

نکته مهم: همیشه شماره سریال حک‌شده روی محصول را با سایت LS بررسی کنید تا از اصالت کالا مطمئن شوید.

نکات نگهداری برای افزایش عمر کلید حرارتی LS

• هر ۶ ماه یک‌بار کلید را بازبینی کنید.

• گردوغبار و رطوبت را از روی سطح آن پاک کنید.

• تست دکمه عملکرد (TEST) انجام دهید.

• اگر کلید چندین بار پشت سر هم عمل کرد، جریان مدار را بازبینی کنید.

مزایای خرید اینترنتی کلید حرارتی LS

با گسترش فروشگاه‌های تخصصی آنلاین، خرید کلید حرارتی LS بسیار ساده‌تر شده است.

مزایای خرید اینترنتی:

• دسترسی سریع به مدل‌های مختلف

• مشاهده قیمت لحظه‌ای و مشخصات فنی

• مشاوره تخصصی قبل از خرید

• صرفه‌جویی در زمان و هزینه

• ارسال سریع و گارانتی اصالت کالا

راهکارهای تشخیص کلید حرارتی LS اورجینال

• بسته‌بندی دارای هولوگرام و کد QR

• لوگوی حک‌شده LS Electric روی بدنه

• وجود کاتالوگ اصلی با کد محصول

• شماره سریال قابل رهگیری در سایت رسمی LS

• رنگ خاکستری خاص بدنه و کیفیت چاپ بالا

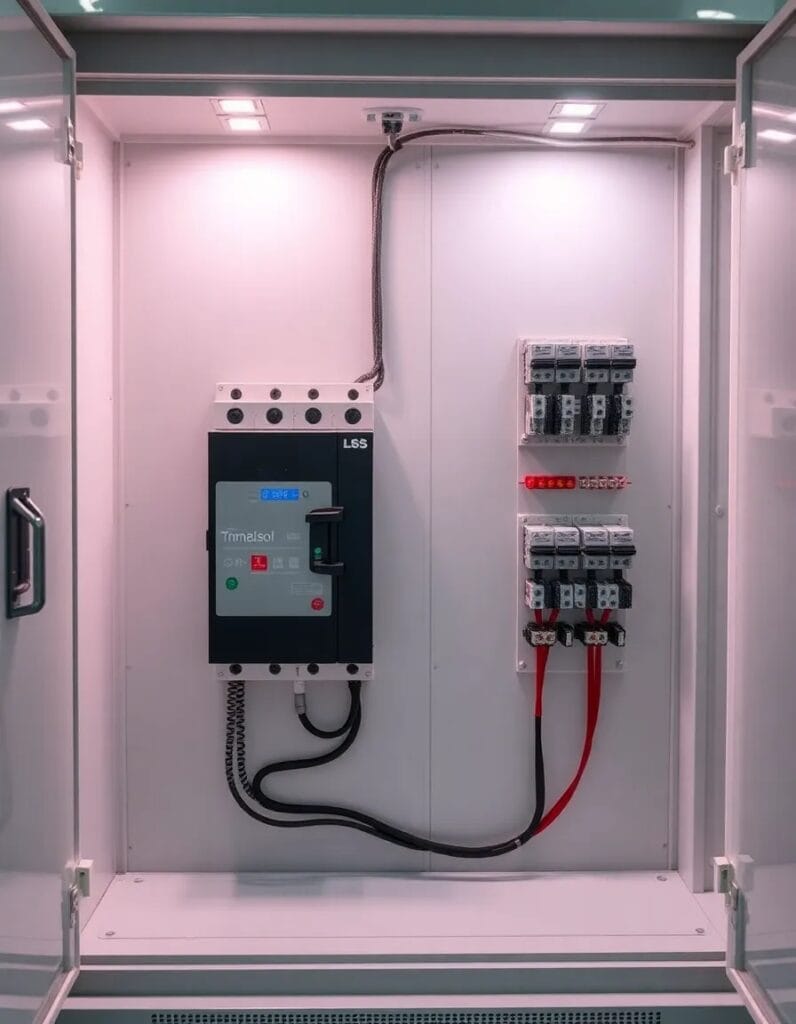

پرکاربردترین تجهیزات جانبی کلید حرارتی LS

برای افزایش کارایی، می‌توان تجهیزات زیر را به کلید حرارتی اضافه کرد:

• کنتاکت کمکی (Auxiliary Contact): اعلام وضعیت قطع یا وصل کلید

• رهاساز شنت (Shunt Trip): قطع از راه دور با سیگنال برق

• رهاساز آندر ولتاژ (Under Voltage Release): قطع مدار در افت ولتاژ

• دسته گردان (Rotary Handle): کنترل از بیرون تابلو

• ترمینال کاور: افزایش ایمنی در برابر تماس دست

نتیجه‌گیری نهایی

کلید حرارتی LS یکی از مهم‌ترین و مطمئن‌ترین تجهیزات حفاظتی برای موتورهای سه‌فاز صنعتی است. با ترکیب عملکرد حرارتی و مغناطیسی، این کلید از بروز آسیب‌های پرهزینه جلوگیری کرده و ایمنی سیستم را تضمین می‌کند.

در زمان خرید، به مدل، جریان کاری، شرایط محیطی و اصالت برند توجه کنید. خرید از نمایندگی‌ها و فروشگاه‌های معتبر، بهترین راه برای اطمینان از کیفیت و گارانتی محصول است.

با انتخاب صحیح کلید حرارتی LS، می‌توانید طول عمر تجهیزات خود را افزایش دهید و از عملکرد بی‌نقص سیستم‌های برقی صنعتی لذت ببرید.

سوالات متداول درباره کلید حرارتی LS

کلید حرارتی LS برای چه موتورهایی مناسب است؟
برای تمامی موتورهای سه‌فاز صنعتی با توان ۰.۱ تا ۱۰۰۰ آمپر، با تنظیم جریان دقیق.

آیا کلید حرارتی LS جای فیوز را می‌گیرد؟
در بیشتر کاربردها بله، چون در برابر اضافه‌بار و اتصال کوتاه هر دو محافظت می‌کند.

چطور مدل مناسب را انتخاب کنم؟
باید جریان نامی و توان موتور را بدانید و از جدول فنی LS استفاده کنید.

آیا نصب کلید حرارتی نیاز به متخصص دارد؟
بله، برای اطمینان از ایمنی مدار و عملکرد صحیح، نصب باید توسط تکنسین برق انجام شود.

کلید حرارتی LS در چه محدوده جریانی عرضه می‌شود؟
از 0.1 تا 1000 آمپر برای انواع کاربردهای صنعتی سبک و سنگین.

آیا کلید حرارتی LS با کنتاکتور هماهنگ می‌شود؟
بله، کلیدهای LS به‌طور کامل با کنتاکتورهای سری Metasol سازگار هستند.

در چه مواردی نباید از کلید حرارتی استفاده کرد؟
در مدارهای DC یا سیستم‌هایی با جریان خیلی پایین، استفاده از MCB پیشنهاد می‌شود.

چگونه بفهمم کلید حرارتی من خراب است؟
اگر بدون بار مدار قطع می‌کند یا دکمه RESET عمل نمی‌کند، احتمال خرابی بی‌متال وجود دارد.
