Drive DC (کانورتر)

استفاده از درایو DC در بسیاری از صنایع از جمله خطوط تولید، نوار نقاله‌ها، ماشین‌آلات صنعتی، صنایع نساجی و سیم‌پیچی، سیستم‌های آسانسور و جرثقیل، رایج و ضروری است.

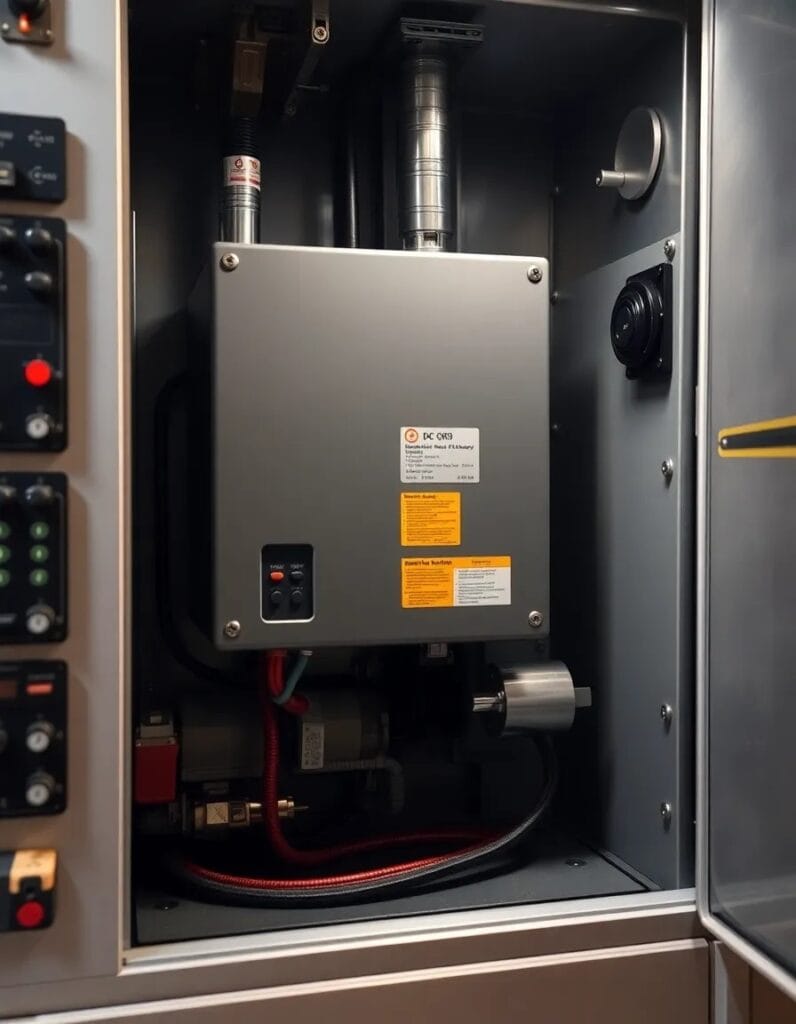

کاربرد درایو DC

درایوهای DC با توجه به توانایی بالایی که در تنظیم سرعت موتورهای جریان مستقیم دارند، در بسیاری از فرآیندهای صنعتی مورد استفاده قرار می‌گیرند. برخی از کاربردهای آن شامل موارد زیر است:

• کنترل سرعت و گشتاور موتورهای DC در ماشین‌آلات صنعتی
• سیستم‌های انتقال قدرت متغیر مانند نوار نقاله‌ها و خطوط مونتاژ
• تجهیزات جرثقیل، بالابر، آسانسور و وینچ‌ها
• ماشین‌آلات با نیاز به گشتاور راه‌اندازی بالا
• تست موتورهای DC در آزمایشگاه‌ها و مراکز تحقیقاتی

نحوه عملکرد کانورتر DC

درایو DC با دریافت ولتاژ AC (یا DC ورودی) و تبدیل آن به ولتاژ DC با مقدار قابل تنظیم، امکان کنترل دقیق سرعت و جهت چرخش موتورهای جریان مستقیم را فراهم می‌کند. این کار معمولاً از طریق مدارهای تریستوری یا ترانزیستوری و با کنترل زاویه آتش انجام می‌شود.

ساختار کلی یک کانورتر DC شامل بخش‌های زیر است:

1. یکسو کننده (Rectifier)
2. فیلتر و خازن‌ها
3. مدار کنترل (کنترل فیدبک، PWM یا Phase Control)
4. رابط اپراتوری برای تنظیم پارامترها

انواع درایو DC

درایوهای DC با توجه به نوع کنترل و کاربرد به دسته‌های مختلفی تقسیم می‌شوند، از جمله:

• تک‌ربع (1-Quadrant): مناسب برای حرکت در یک جهت و بار ثابت
• دو‌ربع (2-Quadrant): برای کنترل سرعت در یک جهت با قابلیت ترمز
• چهار‌ربع (4-Quadrant): کنترل کامل سرعت، جهت، و ترمز؛ ایده‌آل برای سیستم‌های پیشرفته مانند آسانسورها و نوار نقاله‌های برگشت‌پذیر

مزایای استفاده از درایو DC

• کنترل بسیار دقیق سرعت و گشتاور
• پاسخ‌گویی سریع به تغییرات بار
• نصب و راه‌اندازی ساده‌تر در مقایسه با برخی درایوهای AC
• هزینه مناسب در سیستم‌های کوچک و متوسط
• قابلیت بهره‌برداری از موتورهای DC موجود در خطوط تولید قدیمی

مزایای استفاده از درایو DC در سیستم‌های صنعتی

استفاده از درایو DC (درایو جریان مستقیم) در صنایع مختلف مزایای چشمگیری دارد که باعث محبوبیت آن در کاربردهای خاص شده است. این مزایا به‌ویژه در صنایعی که به کنترل دقیق سرعت و گشتاور موتور نیاز دارند، اهمیت بیشتری پیدا می‌کند.

مزایای کلیدی درایو DC

• کنترل دقیق سرعت موتور:
  با استفاده از سیستم فیدبک، درایو DC قادر است سرعت موتور را با دقت بسیار بالا کنترل کند؛ حتی در بارهای متغیر.

• پاسخ سریع به تغییرات بار:
  این درایوها به دلیل ساختار ساده‌تر کنترلی نسبت به درایوهای AC، واکنش سریع‌تری به تغییرات بار دارند.

• گشتاور بالا در سرعت‌های پایین:
  در سیستم‌هایی که نیاز به گشتاور زیاد در هنگام راه‌اندازی دارند (مانند جرثقیل یا بالابر)، درایو DC عملکرد بسیار قدرتمندی دارد.

• قابلیت کنترل چهار‌ربع:
  درایوهای DC چهار‌ربع می‌توانند سرعت، جهت چرخش و ترمز موتور را به‌صورت کامل و مستقل کنترل کنند.

• سادگی در تعمیر و نگهداری:
  ساختار مداری و کنترلی درایوهای DC نسبت به AC ساده‌تر است و در صورت خرابی به‌راحتی تعمیر می‌شوند.

• قیمت مناسب‌تر در توان‌های پایین:
  در سیستم‌های کوچک و متوسط، هزینه پیاده‌سازی درایو DC کمتر از نمونه‌های AC است.

معایب درایو DC و محدودیت‌های آن

در کنار تمام مزایا، استفاده از درایو DC معایبی نیز دارد که در انتخاب نهایی باید در نظر گرفته شوند.

• نیاز به نگهداری بیشتر موتور DC: موتورهای جریان مستقیم دارای جاروبک و کموتاتور هستند که باید به‌صورت دوره‌ای سرویس شوند.

• ایجاد نویز الکتریکی: به دلیل سوئیچینگ در مدارهای تریستوری، ممکن است نویز هارمونیکی در سیستم ایجاد شود.

• راندمان پایین‌تر در توان‌های بالا: در مقایسه با درایوهای AC مدرن، بهره‌وری کمتری دارد.

• وزن و ابعاد بیشتر: برخی مدل‌ها نسبت به درایوهای AC مشابه سنگین‌تر و حجیم‌تر هستند.

تفاوت درایو DC با درایو AC

یکی از پرسش‌های رایج مهندسان و تکنسین‌ها این است که درایو DC بهتر است یا درایو AC؟ پاسخ به این سؤال بستگی به نوع کاربرد دارد. جدول زیر مقایسه‌ای دقیق بین این دو نوع درایو را نشان می‌دهد:

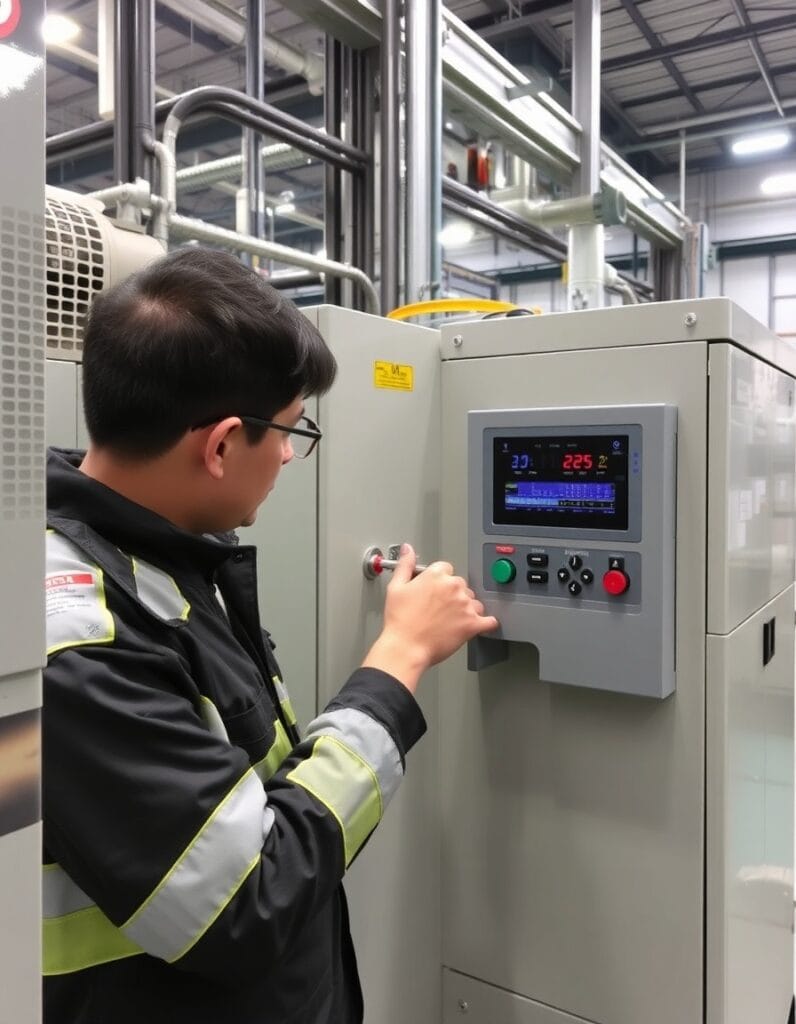

نحوه انتخاب درایو DC مناسب

انتخاب درایو DC باید بر اساس پارامترهای فنی سیستم و شرایط کاری انجام شود. انتخاب نادرست ممکن است باعث کاهش عمر موتور یا عملکرد نامطلوب شود.

پارامترهای کلیدی انتخاب

• ولتاژ ورودی: تعیین‌کننده محدوده کاری درایو (معمولاً 220V یا 380V).

• جریان نامی موتور: درایو باید حداقل ۱۰ تا ۲۰ درصد بالاتر از جریان نامی موتور انتخاب شود.

• نوع کاربرد: مثلاً نوار نقاله، جرثقیل یا بالابر؛ چون هرکدام به نوع خاصی از کنترل (دو‌ربع یا چهار‌ربع) نیاز دارند.

• نوع فیدبک: انتخاب بین تکوژنراتور، انکدر یا فیدبک ولتاژ برای کنترل سرعت.

• محیط نصب: در محیط‌های صنعتی مرطوب یا گردوغباردار، درایو با IP بالا انتخاب شود.

برندهای معتبر درایو DC در بازار ایران

در بازار ایران، برندهای مختلفی از درایوهای DC عرضه می‌شوند. در جدول زیر چند برند معتبر را معرفی می‌کنیم:

نکات مهم هنگام نصب و راه‌اندازی درایو DC

• قبل از نصب، ولتاژ و جریان موتور را با مشخصات درایو تطبیق دهید.

• سیم‌کشی زمین (ارت) را به‌درستی انجام دهید تا نویز سیستم کاهش یابد.

• برای حفاظت از مدار، از فیوز یا کلید اتوماتیک DC استفاده کنید.

• پارامترهای کنترلی مانند سرعت پایه، حداکثر جریان و جهت چرخش را تنظیم کنید.

• از تهویه مناسب اطراف درایو اطمینان حاصل کنید تا از گرم‌شدن بیش از حد جلوگیری شود.

نگهداری و عیب‌یابی درایو DC

درایوهای DC اگر به‌درستی نصب و نگهداری شوند، عمر طولانی و عملکرد پایداری دارند. با این حال، رعایت نکات زیر برای پیشگیری از خرابی ضروری است:

نگهداری پیشگیرانه

• تمیزکردن گردوغبار از روی مدارها و فن‌ها

• بررسی دوره‌ای سلامت خازن‌ها

• تست عملکرد تریستورها و ترانزیستورهای قدرت

• بررسی سیستم خنک‌کننده و فن داخلی

عیب‌یابی متداول

مزایای اقتصادی استفاده از درایو DC

• کاهش مصرف انرژی: با کنترل بهینه سرعت موتور، مصرف برق کاهش می‌یابد.

• افزایش طول عمر تجهیزات: به دلیل حذف استارت ناگهانی، استهلاک موتور کمتر می‌شود.

• کاهش هزینه نگهداری: تعمیرات کمتر نسبت به سیستم‌های کنترل سنتی.

• امکان استفاده مجدد از موتورهای قدیمی DC: بدون نیاز به تعویض کامل سیستم.

مقایسه درایو DC با روش‌های سنتی کنترل موتور

پیش از ورود فناوری درایوهای DC، کنترل سرعت موتورهای جریان مستقیم معمولاً با مقاومت‌های سری، تغییر ولتاژ تغذیه یا کنترل مکانیکی انجام می‌شد.
این روش‌ها اگرچه ساده بودند، اما مشکلات زیادی از جمله تلفات انرژی بالا، کنترل ضعیف و استهلاک زیاد موتور داشتند.

تفاوت‌های کلیدی بین سیستم سنتی و درایو DC

به لطف تکنولوژی نیمه‌هادی‌ها و کنترل دیجیتال، درایوهای DC امروزی توانسته‌اند این معایب را برطرف کرده و بهره‌وری انرژی تا ۳۰٪ بیشتر از روش‌های سنتی ارائه دهند.

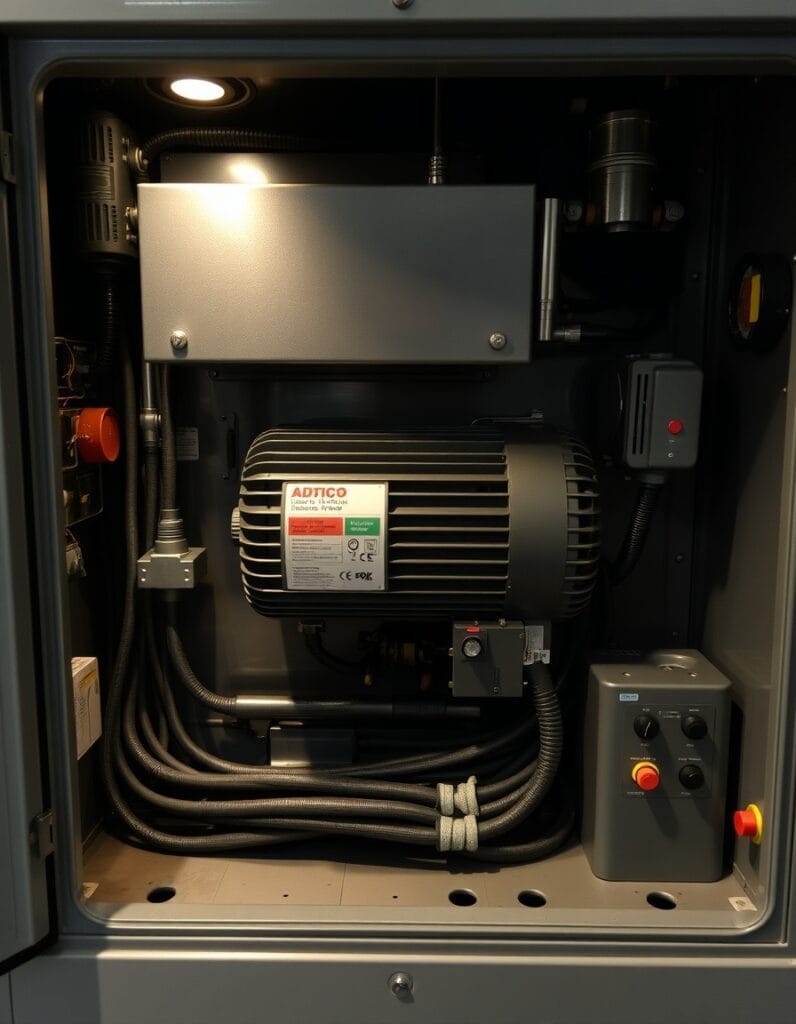

کاربرد درایو DC در اتوماسیون صنعتی و سیستم‌های هوشمند

درایوهای DC نه‌تنها در ماشین‌آلات قدیمی بلکه در سیستم‌های هوشمند امروزی نیز نقش مهمی دارند.
این درایوها به‌راحتی با PLC، HMI و سیستم‌های مانیتورینگ صنعتی (SCADA) ادغام می‌شوند تا کنترل خودکار و هوشمند فرآیندها فراهم شود.

کاربردهای مدرن درایو DC

• کنترل سرعت در خطوط تولید اتوماتیک: برای حفظ هماهنگی بین نوار نقاله‌ها و ربات‌ها.

• ماشین‌آلات بسته‌بندی: کنترل دقیق برای توقف و حرکت سریع در چرخه‌های تولید.

• صنایع آسانسور و جرثقیل‌های هوشمند: با قابلیت ترمز نرم و برگشت انرژی.

• آزمایشگاه‌های تست موتور: برای اندازه‌گیری دقیق گشتاور و بازده موتورهای DC.

• سیستم‌های CNC قدیمی و خطوط ماشین‌کاری: همچنان از درایوهای DC برای دقت بالا استفاده می‌کنند.

مزیت کلیدی در اتوماسیون

درایوهای DC به‌راحتی با کنترل‌کننده‌های دیجیتال ارتباط برقرار می‌کنند و قابلیت‌هایی مانند:

• تنظیم خودکار پارامترها (Auto Tuning)

• مانیتورینگ آنلاین خطاها

• ذخیره‌سازی داده‌ها و ارسال گزارش به سیستم مرکزی
  را فراهم می‌کنند.

این ویژگی‌ها باعث شده‌اند که در بسیاری از خطوط تولید قدیمی، ارتقاء به سیستم‌های نیمه‌هوشمند با هزینه کمتر از تعویض کامل تجهیزات انجام شود.

جمع‌بندی نهایی

درایو DC یکی از مؤثرترین تجهیزات کنترلی برای موتورهای جریان مستقیم است که با کنترل دقیق سرعت، گشتاور بالا و پاسخ سریع، در بسیاری از صنایع کاربرد دارد.
از خطوط تولید و نوار نقاله‌ها گرفته تا آسانسورها، جرثقیل‌ها و ماشین‌آلات نساجی، همگی به قابلیت‌های منحصربه‌فرد این سیستم متکی هستند.

اگر به دنبال خرید درایو DC با بهترین قیمت و گارانتی معتبر هستید، پیشنهاد می‌شود از برندهای معتبر مانند LS Electric، Siemens یا ABB خرید کنید تا از کیفیت، دقت و طول عمر بالای دستگاه اطمینان داشته باشید.

سوالات متداول درباره درایو DC

آیا درایو DC با برق تک‌فاز هم کار می‌کند؟
بله، برخی مدل‌های کوچک (زیر 5 کیلووات) قابلیت کار با برق تک‌فاز را دارند.

درایو DC بهتر است یا AC؟
اگر نیاز به کنترل دقیق گشتاور و سرعت دارید، درایو DC گزینه‌ای عالی است؛ در غیر این صورت درایو AC مناسب‌تر است.

آیا درایو DC نیاز به فیدبک دارد؟
برای کنترل دقیق سرعت و جلوگیری از نوسان، استفاده از فیدبک (انکدر یا تکوژنراتور) توصیه می‌شود.

چطور درایو DC را ایمن کنیم؟
با نصب فیوز حفاظتی، سیستم ارتینگ صحیح و تهویه مناسب، ایمنی کامل درایو تضمین می‌شود.
